Elegir la capacidad adecuada de una plegadora es una de las decisiones más prácticas en el plegado de chapa metálica. Un tonelaje insuficiente puede provocar plegados incompletos, inconsistencia de ángulos y tensión en las herramientas. Una capacidad muy superior a los requisitos del trabajo aumenta el coste del equipo, la carga sobre el suelo y el consumo de energía. En la producción diaria, el cálculo del tonelaje conecta la capacidad de la máquina con el tipo de material, el espesor de la chapa, la longitud de plegado y las condiciones reales del taller.

Por qué el cálculo del tonelaje es importante en la fabricación

Una plegadora no dobla el metal simplemente mediante fuerza. Realiza el plegado dentro de una ventana de proceso determinada por las herramientas, la resistencia del material, el ancho de apertura y la geometría de la pieza.

Por eso, el cálculo del tonelaje no es solo una cuestión de compra. También afecta a la fiabilidad de la configuración, la repetibilidad y la vida útil.

En talleres de fabricación que trabajan con acero inoxidable, acero al carbono o aluminio, la misma longitud de plegado puede requerir niveles de fuerza muy diferentes. Pequeños errores de estimación se convierten en grandes problemas durante las series de producción.

Esto es especialmente relevante para proveedores con amplias carteras de maquinaria. Wuxi Samgins International Trade Co.,Ltd ha suministrado plegadoras, cizallas, roladoras, equipos CNC y sistemas relacionados de trabajo de metales a diversos mercados internacionales, por lo que la adecuación de la capacidad rara vez se considera un parámetro aislado.

El concepto básico del tonelaje de una plegadora

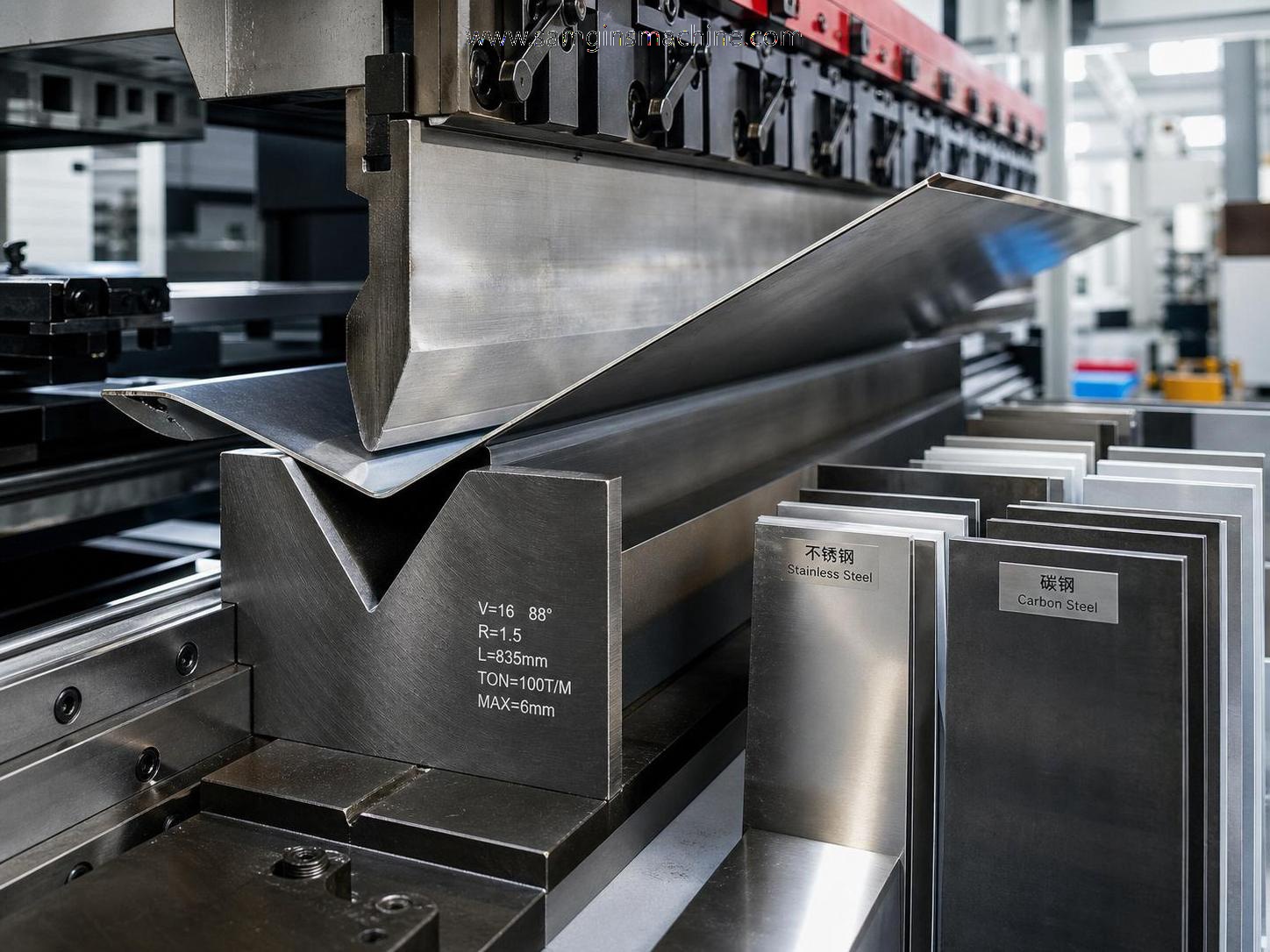

En términos simples, el tonelaje es la fuerza necesaria para plegar un material a lo largo de una determinada longitud con una apertura específica de matriz.

Para el plegado al aire, la fórmula de taller más común utiliza cuatro datos clave:

• resistencia a la tracción del material o categoría de material
• espesor de la chapa
• longitud de plegado
• apertura de la matriz en V

Una expresión de referencia ampliamente utilizada es:

El tonelaje requerido por metro es proporcional a la resistencia del material multiplicada por el cuadrado del espesor y dividida por la apertura de la matriz.

El significado práctico es claro. El espesor tiene un efecto importante. Un aumento moderado del espesor puede elevar considerablemente la demanda de fuerza.

Los plegados más largos también aumentan la fuerza total de forma directa. Si se duplica la longitud de plegado, el tonelaje requerido se duplica aproximadamente.

Una referencia rápida

Cómo cambia el material la fuerza requerida

La selección del material es a menudo el punto donde fallan las estimaciones de tonelaje. Los operarios pueden recordar un valor para acero dulce y aplicarlo al acero inoxidable.

Ese atajo es arriesgado. El acero inoxidable suele necesitar más fuerza debido a su mayor resistencia a la tracción y a un retorno elástico más pronunciado.

El aluminio suele requerir menos fuerza, pero aun así puede crear problemas si la apertura de matriz seleccionada es demasiado pequeña o si el radio de plegado no es realista.

Cuando se disponga de datos exactos de tracción en el certificado del material, utilícelos. Cuando no sea así, utilice una tabla conservadora de materiales proporcionada por el proveedor de la máquina o de las herramientas.

Esta es una de las razones por las que las operaciones serias de trabajo de metales prefieren una planificación de procesos basada en datos reales del trabajo, no solo en la memoria.

La longitud de plegado es más que un detalle dimensional

La longitud de plegado se subestima con frecuencia durante la selección de la máquina. Una plegadora puede tener fuerza suficiente para una sección corta, pero no para un panel de longitud completa.

Un plegado largo también provoca deflexión. Incluso si el tonelaje total está técnicamente disponible, puede seguir siendo necesaria la compensación de coronación para mantener la consistencia de los ángulos.

Esto es importante en armarios, carcasas, cajas eléctricas, paneles arquitectónicos y piezas estructurales de chapa. La uniformidad a lo largo de todo el plegado puede ser tan importante como la fuerza bruta.

Por esta razón, la adecuación de la capacidad debe considerar tanto el tonelaje nominal como la longitud de plegado utilizable en condiciones de producción.

Situaciones comunes que requieren un margen de seguridad

• trabajos con acero inoxidable de alta resistencia
• plegado a longitud completa cerca de los límites de la máquina
• plegado a fondo o acuñado en lugar de plegado al aire
• piezas con requisitos estrictos de radio interior
• lotes de materiales mixtos con límite elástico variable

La elección de herramientas puede cambiar el cálculo

Las herramientas forman parte de la ecuación del tonelaje, no son un aspecto secundario. La apertura de matriz en V seleccionada afecta directamente a la fuerza requerida.

Una apertura de matriz más pequeña aumenta la demanda de fuerza. Puede mejorar el control en algunos casos, pero también eleva la carga sobre la máquina y las herramientas.

Una apertura mayor reduce el tonelaje, aunque modifica el radio interior y puede afectar a los requisitos de diseño de la pieza.

En talleres reales, el mejor resultado se obtiene equilibrando la fuerza de conformado, el radio objetivo, la calidad superficial y el inventario de herramientas disponible.

Esta visión más amplia del proceso se aplica a todos los equipos de trabajo de metales. Por ejemplo, cuando la preparación de agujeros u operaciones secundarias siguen al plegado, los talleres también pueden utilizar unataladradora radial para piezas metálicas medianas y grandes, especialmente en trabajos de una sola pieza o de pequeños lotes donde el posicionamiento flexible es importante.

De la fórmula a la selección de la máquina

Un valor calculado no debe considerarse como el número final de compra. Es el punto de partida.

El siguiente paso es comparar ese valor con la capacidad nominal de la máquina, la longitud de plegado prevista y la combinación de producción.

Si la mayoría de los trabajos están cerca del límite de la máquina, la configuración se vuelve menos tolerante. El desgaste de las herramientas, las variaciones de la chapa y los ajustes del operario pueden llevar el proceso fuera de un rango estable.

Una regla más práctica es seleccionar una plegadora con suficiente reserva para las variaciones normales, evitando al mismo tiempo un sobredimensionamiento importante.

Aquí es donde resulta útil la experiencia del proveedor. Las empresas que trabajan con plegadoras junto con sistemas de fresado, corte, taladrado y soldadura suelen ver cómo un cuello de botella afecta al resto de la producción.

Qué comparar antes de confirmar la capacidad

Errores típicos en la planificación del tonelaje de plegadoras

Un error común es utilizar una tabla genérica de tonelaje sin comprobar la apertura de matriz en la que se basa el valor de la tabla.

Otro es ignorar el retorno elástico. Si la recuperación del material es considerable, puede ser necesario un ajuste adicional del proceso incluso cuando la fuerza sea suficiente.

Algunos talleres también se centran solo en el tonelaje máximo e ignoran la profundidad de garganta, el rango del tope trasero, la apertura y la carrera. La capacidad por sí sola no garantiza la adecuación al proceso.

También existe un error de planificación en el sentido contrario. Las máquinas sobredimensionadas pueden parecer más seguras, pero pueden reducir la eficiencia en trabajos con chapa de pequeño espesor y aumentar el coste de propiedad.

Una decisión equilibrada suele ofrecer mejores resultados que el número más alto del folleto.

Una forma práctica de avanzar

Comience con tres valores verificados: grado real del material, espesor máximo y mayor longitud de plegado. Después, confirme el método de plegado previsto y el rango de herramientas.

A partir de ahí, compare la fuerza calculada con la capacidad nominal de la plegadora y deje margen para las variaciones normales de producción.

Si la combinación de trabajos incluye piezas metálicas medianas y grandes con operaciones adicionales de taladrado o escariado, los equipos relacionados deben considerarse parte del mismo flujo de trabajo. Una familia de modelos como Z3032 a Z3080 puede admitir diámetros de taladrado de 32 mm a 80 mm, con velocidades de husillo de 25 a 2000 r/min y una carrera de husillo de hasta 500 mm, lo que resulta útil cuando el plegado es solo una etapa del proceso.

Una decisión acertada sobre el tonelaje rara vez se basa únicamente en la fuerza. Se trata de ajustar la capacidad de la máquina a la pieza real, el material real y la ruta de producción real. Esto proporciona una base más clara para comparar equipos, revisar los planes de herramientas y decidir qué capacidad se necesita realmente a continuación.
