1.Introducción a la máquina de soldadura para estructuras espaciales:

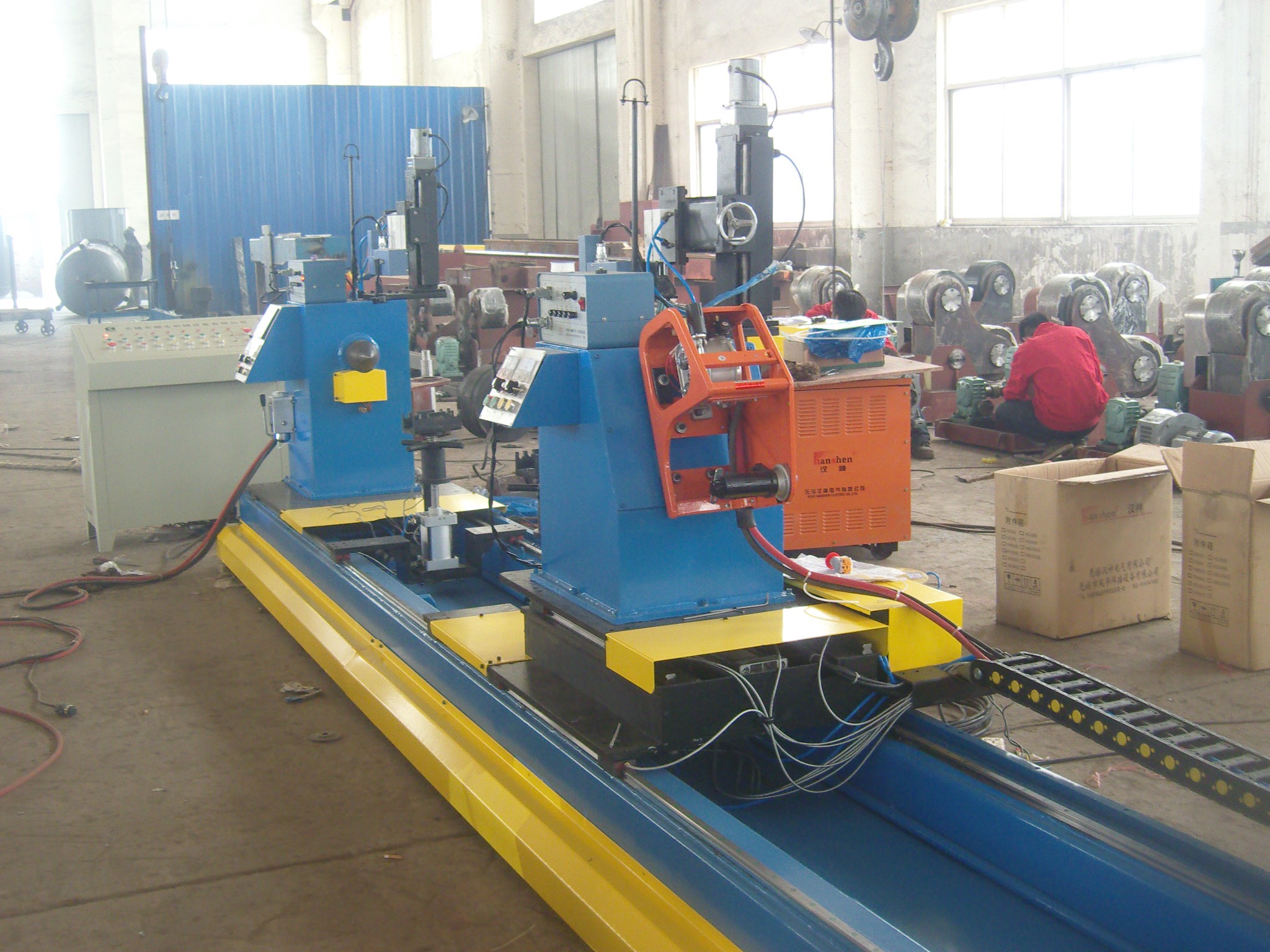

El cuerpo principal de la máquina automática de soldadura para estructuras espaciales está ensamblado con componentes metálicos de acero de alta calidad. Todas las piezas estructurales se someten a tratamiento térmico de recocido para aliviar las tensiones internas, lo que garantiza una excelente estabilidad y durabilidad a largo plazo bajo funcionamiento continuo.
Este sistema de soldadura automática cuenta con una función de soldadura oscilante para la antorcha de soldadura, con capacidad de ajuste manual para adaptarse a diferentes configuraciones de junta y requisitos de soldadura.
Los dispositivos de sujeción principal y auxiliar son accionados hidráulicamente, proporcionando una fuerza de sujeción de la pieza de trabajo fiable y constante. Una vez finalizada la soldadura, la máquina libera automáticamente la pieza de trabajo. La elevación de la pieza de trabajo se realiza mediante un mecanismo manual de husillo, lo que ofrece un manejo sencillo y controlado.
2.Parámetros técnicos de la máquina de soldadura para estructuras espaciales
3.Características de la máquina de soldadura para estructuras espaciales:
Características y rendimiento
La máquina automática de soldadura para estructuras espaciales está diseñada para la soldadura automatizada de alta eficiencia de estructuras de cerchas. Su característica destacada es la capacidad de soldar ambos lados de la pieza de trabajo simultáneamente, duplicando eficazmente la producción en comparación con los sistemas de soldadura por un solo lado. Esta capacidad de soldadura por ambos lados mejora significativamente la eficiencia general y garantiza una calidad de soldadura equilibrada en ambos extremos.
La máquina ofrece una calidad de soldadura fiable que cumple con las normas chinas de detección de defectos (nivel Clase I/II). Con control PLC importado, el sistema ofrece alta precisión, rendimiento estable y bajos costes de mantenimiento. Su operación es excepcionalmente sencilla; incluso los operarios sin experiencia previa en soldadura pueden dominarla tras un breve periodo de formación.
Rango de diámetros de soldadura
La máquina admite piezas de trabajo en barra con diámetros de 42 mm a 180 mm. La longitud estándar del cuerpo es de 7,2 metros, y se ofrecen longitudes personalizadas bajo pedido para adaptarse a requisitos específicos de producción.
Configuración estándar
Cada unidad estándar incluye:
Cuerpo principal de la máquina de soldadura con cabezales de soldadura por ambos lados
Sistema de control PLC importado
Dispositivos hidráulicos de sujeción principal y auxiliar
Mecanismo manual de elevación por husillo
Dos fuentes de alimentación de soldadura CO₂/MAG (la marca puede ser especificada por el cliente o seleccionada por nuestra empresa según la calidad y disponibilidad)
Proceso de trabajo
La secuencia de trabajo habitual es la siguiente:
Carga de la pieza de trabajo – La barra se posiciona y fija mediante el sistema hidráulico de sujeción.
Soldadura – Ambas antorchas de soldadura operan simultáneamente en ambos lados de la pieza de trabajo, con función de soldadura oscilante y ajuste manual de la antorcha para una cobertura óptima de las juntas.
Liberación de la pieza de trabajo – Al finalizar la soldadura, el sistema hidráulico de sujeción libera automáticamente la pieza de trabajo.
Elevación y descarga – La pieza de trabajo terminada se eleva mediante el mecanismo manual de husillo para su retirada segura.
Datos de productividad
Pieza de trabajo Ф48 mm – Ciclo de soldadura: aproximadamente 20 segundos por pieza; una bobina de alambre de soldadura puede producir hasta 1.000 piezas.
Producción diaria (por trabajador):
Ф48 mm: 600–800 piezas/día
Ф76 mm: 400–600 piezas/día (utilizando 1,5 botellas de gas mixto)

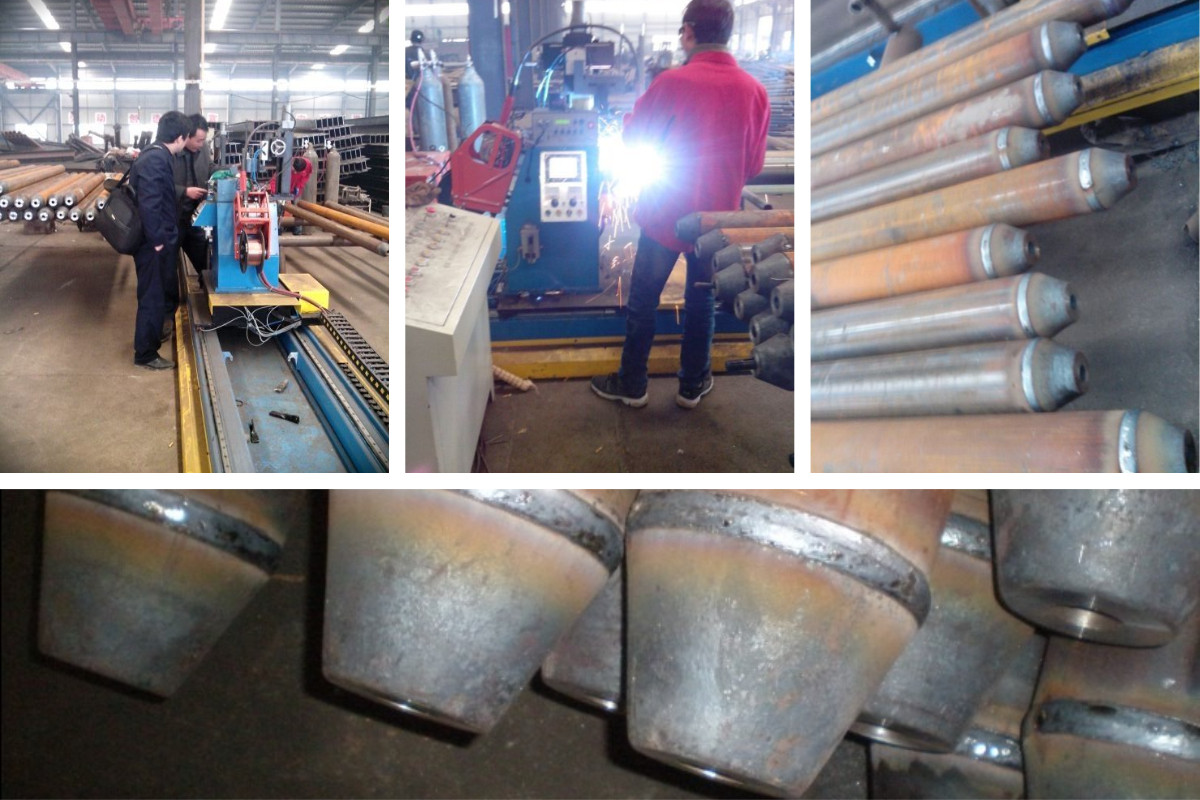

4.Proyecto de máquina de soldadura para estructuras espaciales
Preguntas frecuentes sobre productos
Una máquina de soldadura estándar es una fuente de alimentación única que requiere operación manual y equipos de posicionamiento externos. En cambio, un Centro de Soldadura Automático es un sistema integrado que combina la fuente de alimentación de soldadura, el alimentador de alambre, el manipulador, el posicionador y el control PLC en una unidad coordinada. Automatiza todo el proceso de soldadura, incluido el movimiento de la antorcha, la rotación de la pieza de trabajo y el ajuste de parámetros, lo que proporciona mayor uniformidad, mayor productividad y menor dependencia del operario.
Según la configuración, un Centro de Soldadura Automática puede admitir múltiples procesos, incluidos GMAW (MIG/MAG), GTAW (TIG), soldadura por arco sumergido (SAW) y RMD (deposición metálica regulada) para la soldadura del cordón de raíz. Algunos diseños avanzados integran hasta tres métodos de soldadura en un solo manipulador, intercambiables mediante la rotación de la pluma 180°, lo que ofrece una flexibilidad excepcional para diversas aplicaciones.
El sistema está diseñado principalmente para componentes cilíndricos y de revolución, incluidos recipientes a presión, virolas de calderas, tuberías, secciones de torres eólicas y cilindros hidráulicos. Es adecuado tanto para la soldadura de costuras longitudinales como para la soldadura de costuras circunferenciales. Con accesorios de posicionamiento modulares, como bastidores de rodillos, posicionadores y soportes de elevación, puede adaptarse a una amplia gama de diámetros, longitudes y espesores de material.
La calidad se mantiene mediante varias funciones integradas: el control de parámetros basado en PLC garantiza condiciones de soldadura repetibles; el seguimiento láser de la junta (en modelos avanzados) mantiene la alineación de la antorcha dentro de una tolerancia de ±1%; los variadores de frecuencia proporcionan una regulación continua de velocidad para un movimiento suave; y los sistemas de monitorización en tiempo real detienen la soldadura de inmediato si se detecta alguna anomalía en un subsistema, evitando defectos antes de que se produzcan.
Sí. El sistema cuenta con paneles de interfaz fáciles de usar y cajas de control remoto para una operación flexible. La configuración implica la introducción de parámetros básicos para el trabajo de soldadura específico, como velocidad, corriente, voltaje y distancia de desplazamiento, tras lo cual el centro ejecuta automáticamente la secuencia programada. El almacenamiento de programas por lotes permite cambios rápidos para la fabricación de productos mixtos. La capacitación del operador suele ser sencilla y cuenta con el respaldo de documentación completa.
El mantenimiento rutinario incluye la inspección de los cables de soldadura, los consumibles de la antorcha y las conexiones a tierra; la comprobación de la lubricación de las piezas móviles (brazos manipuladores, accionamientos de rodillos y guías lineales); y la supervisión del sistema de refrigeración y del estado del alimentador de alambre. Los sistemas PLC y de variador de frecuencia generalmente no requieren mantenimiento, pero deben mantenerse libres de polvo y humedad. Recomendamos programas de inspección periódica basados en las horas de funcionamiento, con asistencia técnica completa y repuestos disponibles a través de nuestro equipo de servicio.
