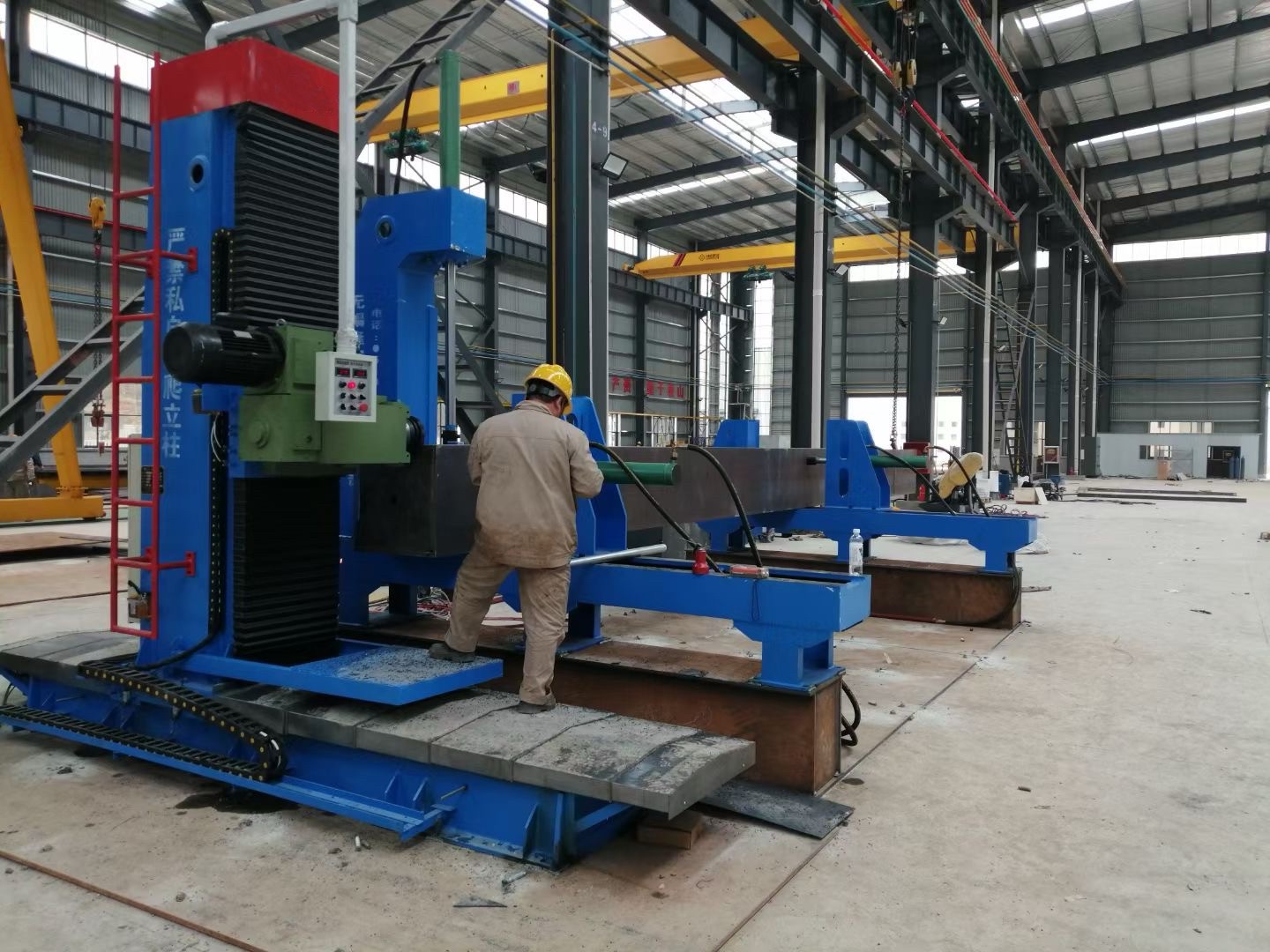

1.Introducción a la fresadora frontal NC estándar:

La fresadora frontal está diseñada específicamente para el fresado de caras de componentes estructurales metálicos, incluidas vigas H, vigas cajón, vigas transversales y columnas. Proporciona superficies planas y precisas en los extremos de las piezas de trabajo para garantizar un ajuste y una alineación exactos en las operaciones posteriores de soldadura o montaje.

Características principales:

Amplio rango de procesamiento – capaz de fresar extremos de vigas de hasta 2500mm × 2000mm (máx.)

Operación fácil de usar – estructura simple, ajuste rápido y mínima capacitación requerida para el operario

Equipo esencial – ampliamente utilizado por fabricantes de vigas y columnas para la fabricación de estructuras

Composición del sistema:

La fresadora de caras de extremos de vigas consta de los siguientes componentes principales:

Cabezal de fresado – con herramientas de corte para la eliminación de material

Columna elevadora – permite el movimiento vertical del cabezal de fresado

Mesa de trabajo – fija la pieza de trabajo durante el mecanizado

Bancada – proporciona una base estable para toda la máquina

Sistema de avance – controla el movimiento a lo largo de los ejes X, Y y Z

Sistema de control eléctrico – gestiona el funcionamiento y los parámetros

Unidad de protección ferroviaria – garantiza la seguridad del operario

Herramental – incluye fresas e insertos

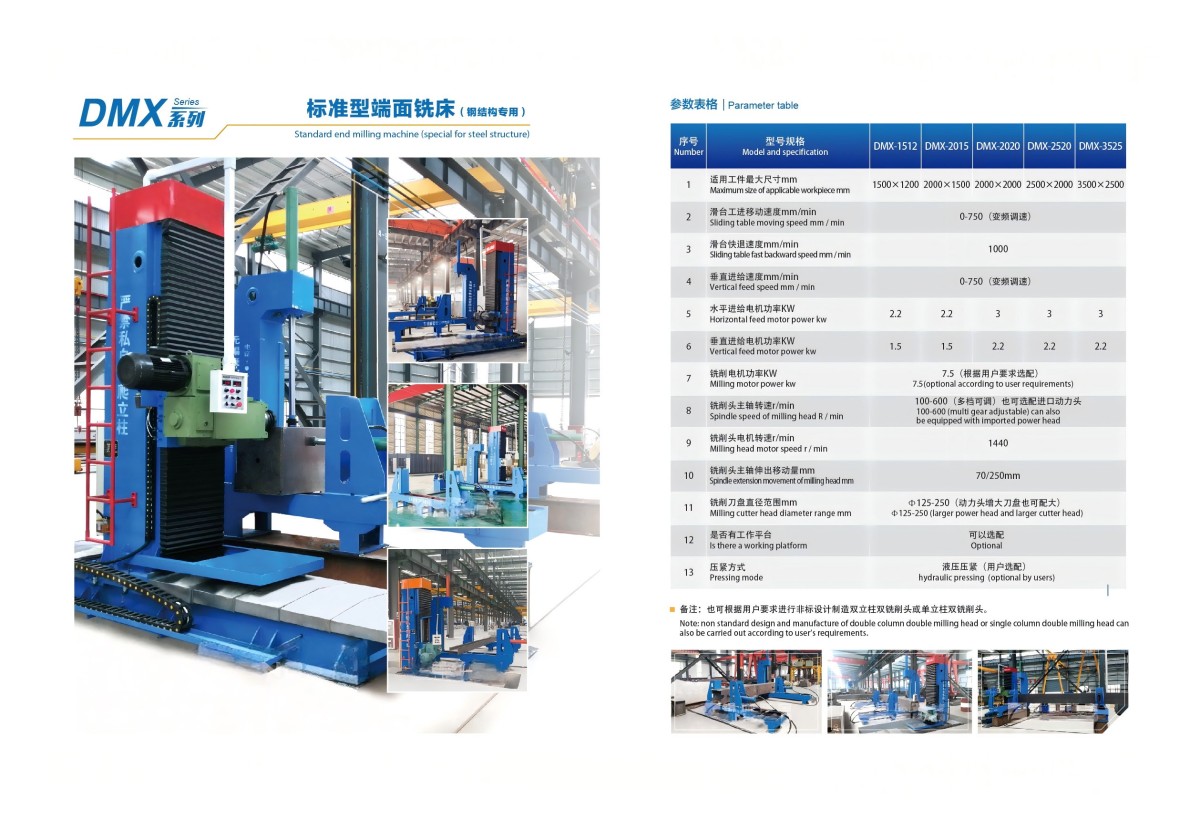

2.Parámetros técnicos de la fresadora frontal CNC

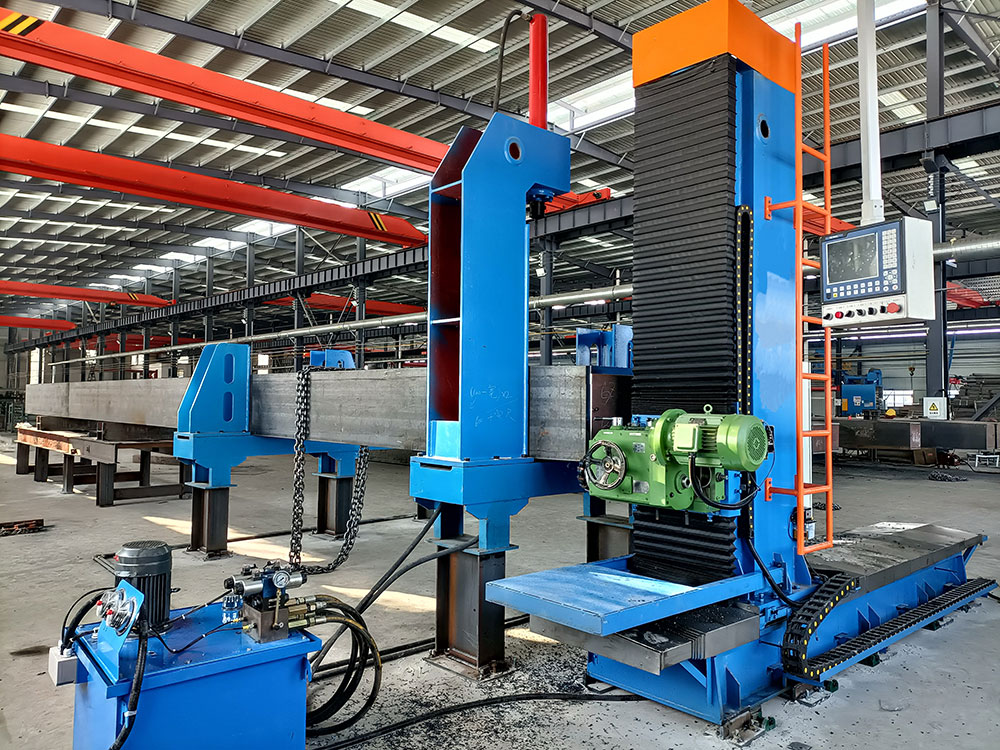

3.Características de la fresadora frontal NC estándar:

3.1 Procesamiento de alta precisión
El sistema CNC controla con precisión la trayectoria de la herramienta y la velocidad de avance, garantizando la planitud y perpendicularidad exactas de la cara frontal de la pieza de trabajo. El sistema compensa eficazmente los errores mecánicos y mantiene una precisión geométrica constante.

3.2 Alta eficiencia & tasa de eliminación de metal
Las fresas de extremo con filos de corte primarios y secundarios realizan el corte y el alisado simultáneamente, proporcionando un excelente acabado superficial. Combinada con el control de velocidad VFD continuo y el accionamiento por servomotor, la máquina logra un corte a alta velocidad para maximizar la productividad.

3.3 Alto grado de automatización
Basada en sistemas CNC avanzados (p. ej., GSK, Huachuan), la máquina admite el funcionamiento programado con múltiples conjuntos de parámetros almacenados para un cambio rápido de trabajo. Ideal para la producción en masa con un tiempo mínimo de preparación.

3.4 Estructura rígida & gran adaptabilidad
Los componentes clave, como la bancada y las columnas, están fabricados en hierro fundido de alta resistencia (p. ej., hierro Hanas C250), con guías templadas para mantener la precisión a largo plazo. La máquina procesa diversas piezas de trabajo, incluidas vigas H, columnas cajón, moldes y bridas.

3.5 Integración multifuncional
Además del fresado de caras de extremos, la máquina puede ampliar sus funciones mediante accesorios para taladrado, mandrinado, roscado, chaflanado y procesamiento de ranuras en T. Algunos modelos admiten el enlace multieje (p. ej., siete ejes) para operaciones complejas.

3.6 Operación conveniente & alta seguridad
Equipada con volantes electrónicos, enclavamientos de seguridad, lubricación automática y cubiertas de guías, lo que reduce la intensidad de trabajo y mejora la seguridad operativa.
