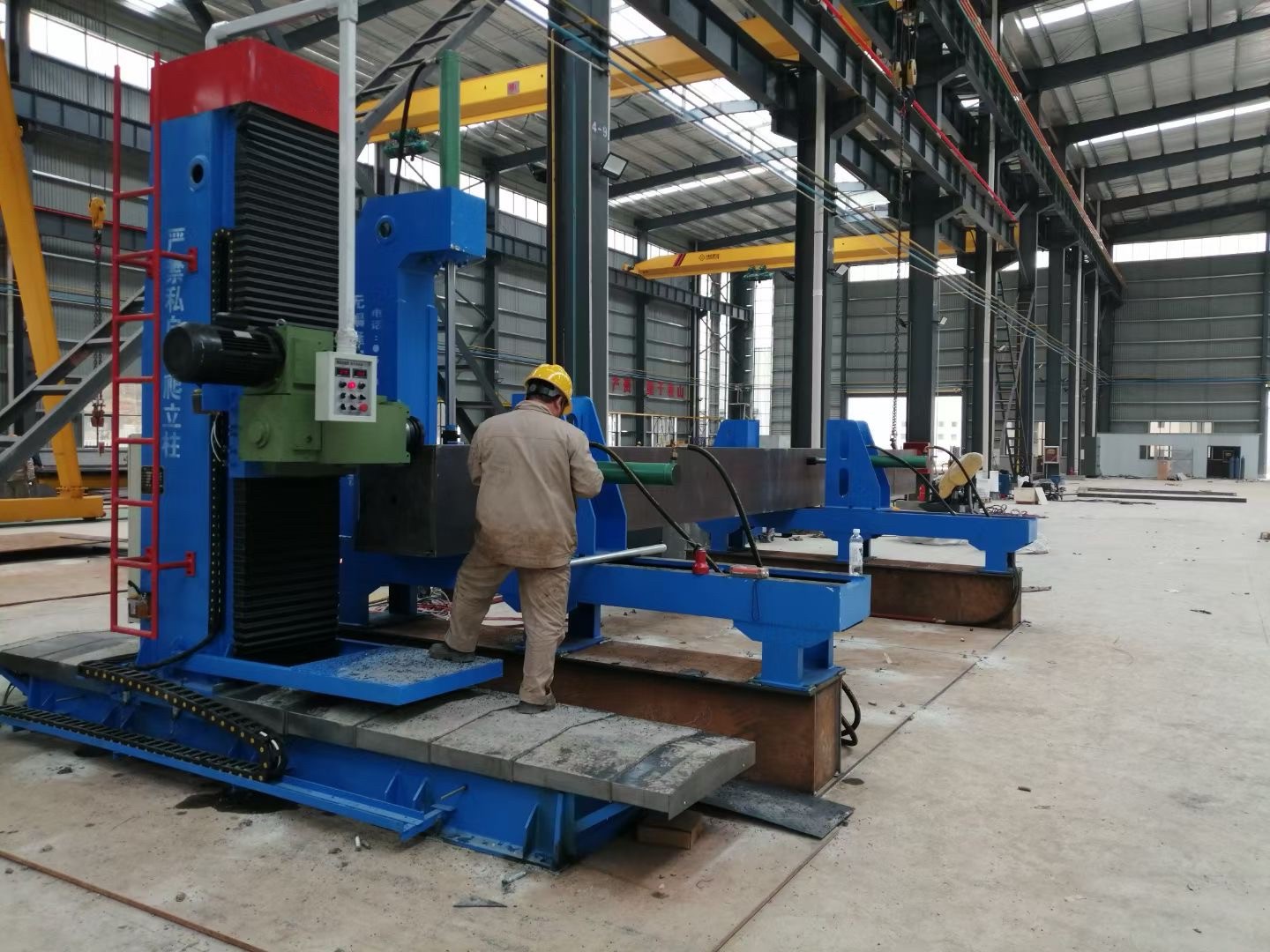

1. مقدمة عن آلة تفريز الوجه NC القياسية:

صُممت آلة تفريز الوجه خصيصًا لتفريز الوجوه الطرفية للمكونات الإنشائية المعدنية، بما في ذلك عوارض H والعوارض الصندوقية والعوارض العرضية والأعمدة. وهي توفر أسطحًا مستوية ودقيقة عند نهايات قطع العمل لضمان الملاءمة والمحاذاة الدقيقة لعمليات اللحام أو التجميع اللاحقة.

الميزات الرئيسية:

نطاق معالجة واسع – قادرة على تفريز نهايات العوارض حتى 2500mm × 2000mm (كحد أقصى)

تشغيل سهل الاستخدام – هيكل بسيط، ضبط سريع، والحد الأدنى من تدريب المشغل مطلوب

معدات أساسية – تُستخدم على نطاق واسع من قبل مصنّعي العوارض والأعمدة في تصنيع الهياكل

تكوين النظام:

تتكون آلة تفريز الوجه الطرفي للعوارض من المكونات الرئيسية التالية:

رأس التفريز – مزود بأدوات قطع لإزالة المواد

العمود الرافع – يدعم الحركة الرأسية لرأس التفريز

طاولة العمل – تثبت قطعة العمل أثناء التشغيل

السرير – يوفر أساسًا ثابتًا للآلة بأكملها

نظام التغذية – يتحكم في الحركة على المحاور X وY وZ

نظام التحكم الكهربائي – يدير التشغيل والمعلمات

وحدة حماية السكة – تضمن سلامة المشغل

العدة – تشمل قواطع التفريز والصفائح القابلة للاستبدال

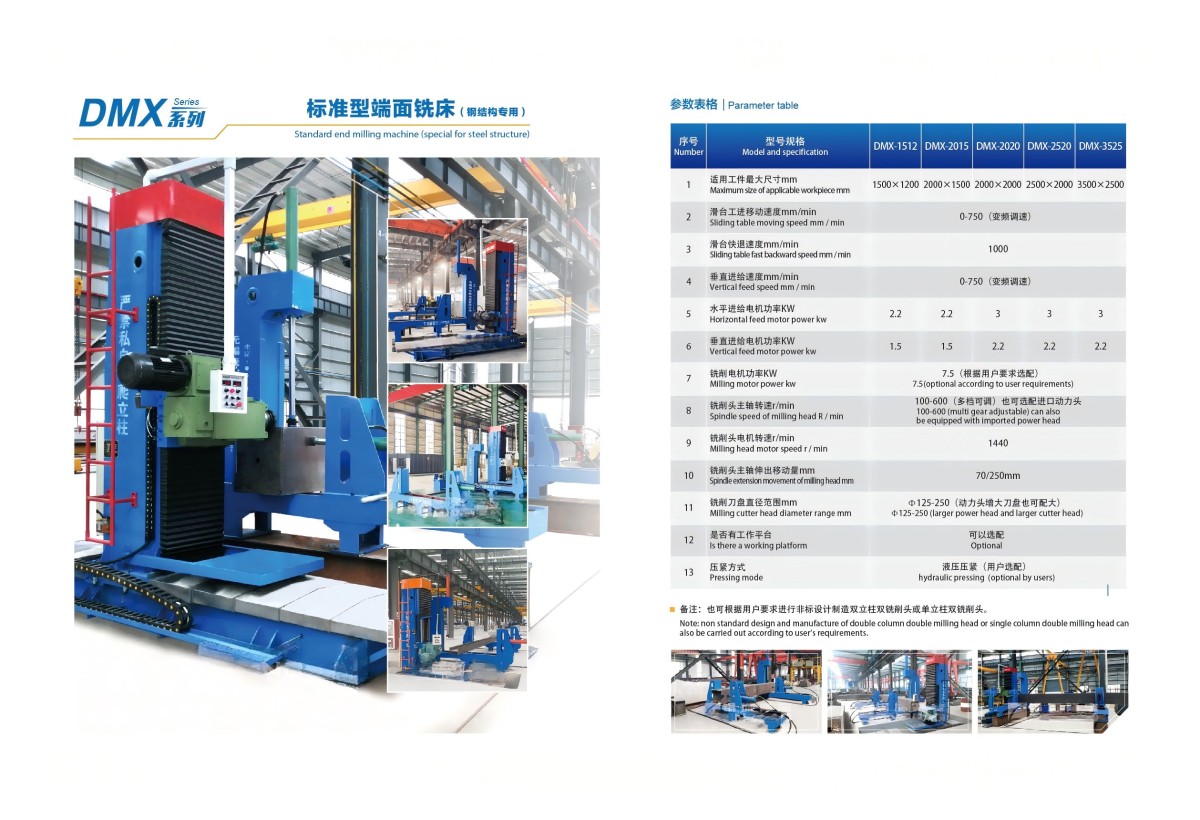

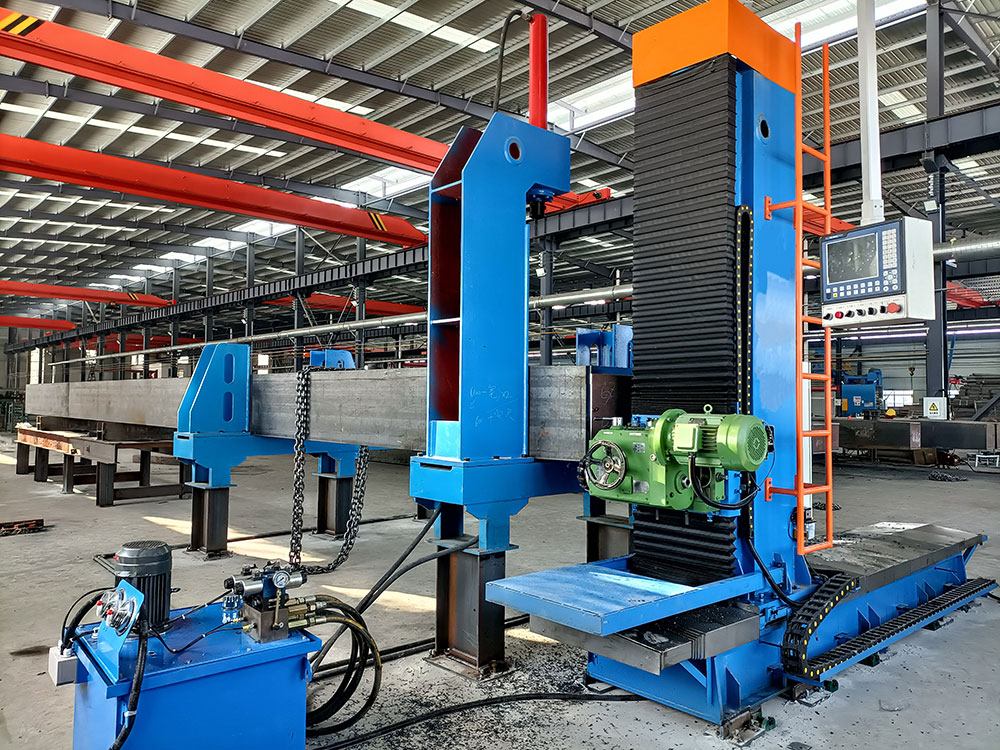

2. المعلمات التقنية لآلة تفريز الوجه CNC

3. خصائص آلة تفريز الوجه NC القياسية:

3.1 معالجة عالية الدقة
يتحكم نظام CNC بدقة في مسار الأداة ومعدل التغذية، مما يضمن الاستواء والتعامد الدقيقين للوجه الطرفي لقطعة العمل. ويعوض النظام الأخطاء الميكانيكية بفعالية، محافظًا على دقة هندسية متسقة.

3.2 كفاءة عالية ومعدل إزالة مرتفع للمعدن
تقوم قواطع التفريز الطرفي المزودة بحواف قطع رئيسية وثانوية بالقطع والتنعيم في آن واحد، مما يوفر تشطيبًا ممتازًا للسطح. وبالاقتران مع التحكم المتدرج في السرعة VFD والمحرك المؤازر، تحقق الآلة قطعًا عالي السرعة لتحقيق أقصى إنتاجية.

3.3 درجة عالية من الأتمتة
استنادًا إلى أنظمة CNC المتقدمة (مثل GSK وHuachuan)، تدعم الآلة التشغيل المبرمج مع تخزين مجموعات متعددة من المعلمات لتبديل المهام بسرعة. وهي مثالية للإنتاج الكمي مع الحد الأدنى من وقت الإعداد.

3.4 هيكل صلب وقدرة عالية على التكيف
المكونات الرئيسية مثل السرير والأعمدة مصنوعة من حديد زهر عالي القوة (مثل حديد C250 Hanas)، مع سكك توجيه مقساة لضمان الدقة على المدى الطويل. وتعالج الآلة مختلف قطع العمل، بما في ذلك عوارض H والأعمدة الصندوقية والقوالب والفلنجات.

3.5 تكامل متعدد الوظائف
إلى جانب تفريز الوجه الطرفي، يمكن للآلة توسيع وظائفها باستخدام ملحقات للثقب والتجويف واللولبة والشطف ومعالجة مجاري T. وتدعم بعض الطرازات الربط متعدد المحاور (مثل سبعة محاور) للعمليات المعقدة.

3.6 تشغيل مريح وسلامة عالية
مزودة بعجلات يدوية إلكترونية، وأقفال أمان متداخلة، وتزييت تلقائي، وأغطية لسكك التوجيه—مما يقلل من كثافة العمل ويعزز السلامة التشغيلية.
