هذه السلسلة من ماكينات شطف الحواف وتفريزها للخزانات الثقيلة هي حل متخصص عالي الكفاءة، مصمم لشطف حواف خزانات التخزين الكبيرة وأوعية الضغط والمكونات الإنشائية الثقيلة. يتميز الإطار الرئيسي بهيكل ملحوم متكامل يتبعه تلدين لإزالة الإجهادات بدرجة حرارة عالية، مما يزيل الإجهادات الداخلية بفعالية لضمان الاستقرار طويل الأمد للأبعاد ومنع التشوه. تجمع الماكينة بين تصميم عالي الصلابة وتقنية تحكم متقدمة، وهي مصممة خصيصًا لمواجهة تحديات الألواح فائقة السماكة وقطع العمل كبيرة الحجم.

في صناعة تصنيع المعدات الثقيلة، تحدد كفاءة ودقة عملية شطف حواف الصفائح بشكل مباشر جودة اللحام اللاحقة وجداول الإنتاج الإجمالية. ولمواجهة تحديات المعالجة المتزايدة المتطلبات، نقدم بفخر ماكينة تفريز حواف الشطف غير القياسية من سلسلة XBN (بدون عارضة ضغط). وقد طورت شركتنا هذه الماكينة استنادًا إلى أبحاث معمقة لنظيراتها المحلية والدولية، وهي تمثل حلاً جديدًا عالي الكفاءة للتفريز، مصممًا خصيصًا للصفائح فائقة السماكة وقطع العمل غير القياسية وظروف التشغيل المعقدة. وتتجاوز هذه الماكينة قيود القشط التقليدي أو القطع باللهب، حيث تستخدم تقنية التفريز عالي السرعة لتحقيق نقلة نوعية في كل من كفاءة المعالجة ودقتها.

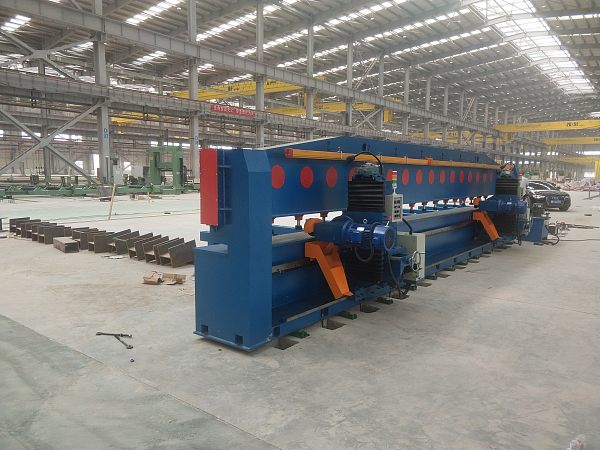

تمثل آلة تفريز الحواف من سلسلة XBJ جيلاً جديداً من معدات التفريز عالية الأداء، طورتها شركتنا استناداً إلى أبحاث موسعة ورؤى مستمدة من الشركات النظيرة في القطاع. وبوصفها بديلاً متقدماً لأساليب الحفر التقليدية، تُستخدم آلة تفريز الحواف الأوتوماتيكية هذه على نطاق واسع في تصنيع أوعية الضغط والغلايات وبناء السفن والطاقة الكهربائية والهندسة الكيميائية وتصنيع الآلات العامة. وهي مصممة خصيصاً لمعالجة الحواف المستقيمة والحواف المشطوفة والأخاديد من النوع U قبل اللحام.

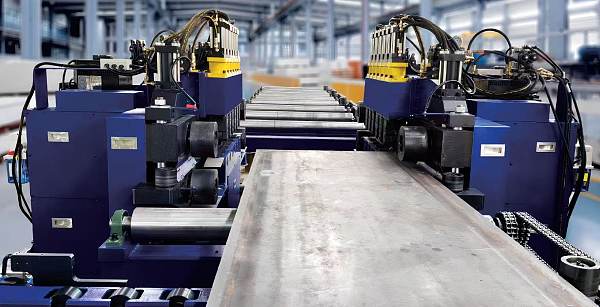

تعتمد هذه الماكينة تصميم معالجة بتمرير الألواح، حيث تمر قطعة العمل عبر الماكينة لتنفيذ عملية شطف الحواف. تُثبَّت المعدات بإحكام على الأرض، مما يضمن تشغيلًا مستقرًا خاليًا من الاهتزازات وجودة شطف حواف متسقة حتى أثناء القطع الشاق. وبتمرير تغذية واحد، تُنجز في الوقت نفسه شطف الحواف على جانبي اللوح، مما يحسن كفاءة المعالجة بشكل ملحوظ. بالإضافة إلى ذلك، توفر الماكينة خيارات تخصيص مرنة، إذ يمكن إعداد شطف حواف من نوع K أو V وفقًا لمتطلبات العملاء المحددة، لتلبية مختلف احتياجات التحضير للحام.

يتم لحام الإطار الرئيسي وإزالة الإجهاد منه بالتخمير عالي الحرارة لمنع التشوه. يجمع القضيب التوجيهي بين الدعامات المعلقة والمرتكزة، مما يوفر ثباتًا أفضل من التصميمات التقليدية ويقلل الاهتزاز. جهاز التغذية يعمل بمحرك مع تحكم VFD، ويوفر سرعة متغيرة بشكل مستمر من 0.13 إلى 1.0 م/دقيقة. يستخدم رأس التفريز لقم قطع قياسية قابلة للفهرسة لسهولة الاستبدال والاستخدام المتنوع. يتيح جهاز إيقاف قطعة العمل المدمج تحديد موضع الصفائح المعدنية بسرعة ودقة، بينما يضمن نظام الدعم السفلي المخصص معالجة مستقرة لقطع العمل الطويلة جدًا. تستخدم الآلة قضيب موصل بتلامس انزلاقي، وهو أكثر أمانًا وجمالًا من الكابلات المعلقة التقليدية.

1.1 يتم لحام الإطار الرئيسي وإزالة الإجهادات منه عبر التلدين بدرجة حرارة عالية لمنع التشوه.
1.2 يجمع قضيب التوجيه بين دعامات التعليق والارتكاز، مما يوفر ثباتًا أكبر من التصميمات التقليدية ويقلل الاهتزاز.
1.3 جهاز التغذية يعمل بمحرك مع تحكم VFD، ويوفر سرعة متغيرة بشكل مستمر من 0.13 إلى 1.0 m/min.
1.4 يستخدم رأس التفريز إدخالات قطع قياسية قابلة للفهرسة لسهولة الاستبدال وتعدد الاستخدامات.
1.5 يتيح جهاز إيقاف قطعة العمل المدمج تحديد موضع الألواح المعدنية بسرعة ودقة.
1.6 يضمن نظام الدعم السفلي المخصص معالجة مستقرة لقطع العمل فائقة الطول.
1.7 تستخدم الماكينة نظام قضيب توصيل منزلق التلامس، وهو أكثر أمانًا وجاذبية من الكابلات المعلقة التقليدية.

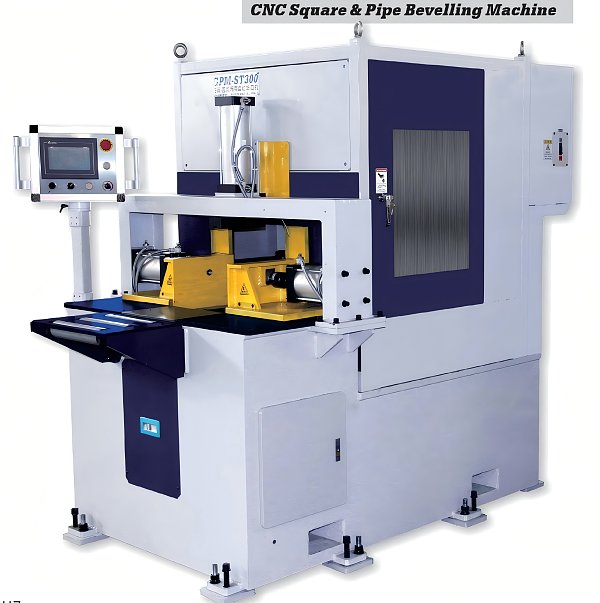

1. تعالج الأنابيب المربعة والمستطيلة والدائرية دون الحاجة إلى تغيير الملحقات عند التبديل بين الأنواع والأحجام المختلفة.
2. تتميز بواجهة تفاعل بين الإنسان والآلة لتشغيل بسيط. سرعة المعالجة قابلة للضبط من 0 إلى 1500 مم/دقيقة، مع ضبط تلقائي وفقًا لحجم الشطف. يصل تشطيب السطح إلى Ra3.2–6.3 للحصول على لحامات أقوى.
3. تُستخدم على نطاق واسع في تطبيقات الشطف المتوسطة إلى عالية المستوى، بما في ذلك تصنيع الحاويات وبناء السفن وإنتاج المركبات الخاصة.

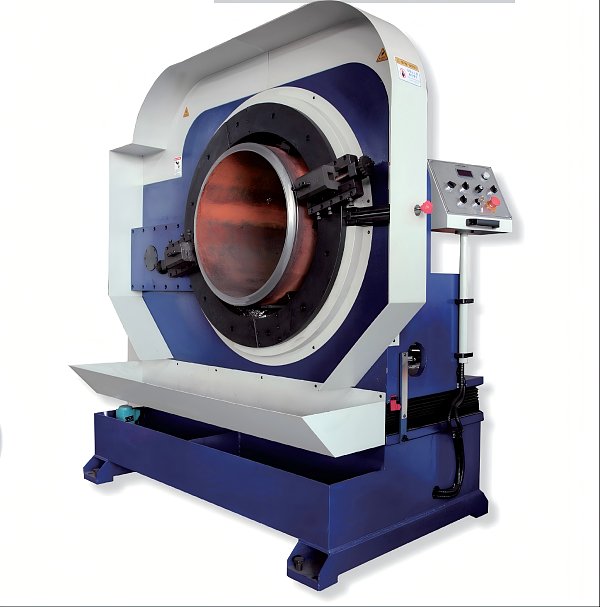

توفر آلة قطع الأنابيب وشطف الحواف هذه تفريزًا عالي السرعة بدقة على مستوى الميكرون لمعالجة الأنابيب والصفائح. يخضع الإطار الرئيسي الملحوم للتخمير لإزالة الإجهاد لمنع التشوه. تعمل القضبان التوجيهية الهجينة على تخميد الاهتزازات، بينما تضمن التغذية المتحكم بها عبر VFD ‏(0.13–1.0 m/min) تشغيلًا سلسًا. وتُنتج حواف شطف مستقيمة ومائلة وعلى شكل U/V/K في تمريرة واحدة، مما يلغي الطحن الثانوي.

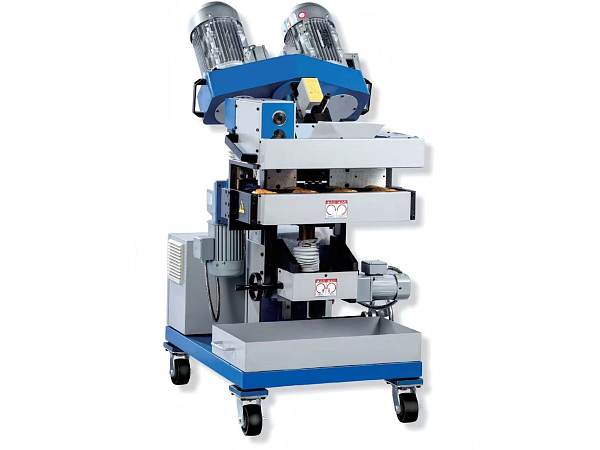

تعالج صفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم بسماكة من 6–80mm (قياسي) وحتى 6–400mm (للخدمة الشاقة)، مع إمكانية ضبط زاوية الشطف من 0°–90°. تشمل الميزات التثبيت التلقائي وكشف الحواف وقضيب موصل منزلق-تلامسي لضمان السلامة.

وبالمقارنة مع آلات تخطيط الحواف، فهي توفر تكلفة أقل واستهلاكًا أقل للطاقة وتشطيبًا أفضل وصيانة أبسط. تُستخدم على نطاق واسع في أوعية الضغط والغلايات وبناء السفن والآلات الثقيلة.

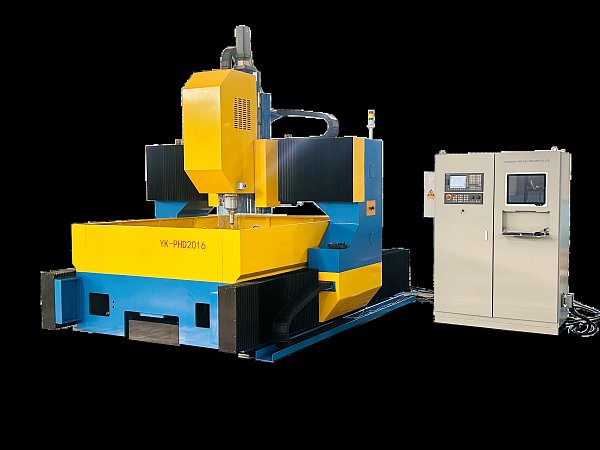

الطرازات: YK-PHD1010 / YK-PHD1616 / YK-PHD2016 / YK-PHD3016 / YK-PHD4016

هذه السلسلة عبارة عن آلة تفريز وحفر CNC عالية السرعة بجسر متحرك، مصممة لعمليات الحفر واللولبة والتفريز للألواح الفولاذية والفلنجات والمبادلات الحرارية وألواح الأنابيب ومحامل الدوران. تدعم مثاقب الكربيد ذات التبريد الداخلي لتطبيقات الحفر عالية السرعة. ومزودة إما بأنظمة CNC من KND أو Siemens تتميز بتحكم عبر الناقل، وتوفر الآلة تشغيلًا سهل الاستخدام وإنتاجًا آليًا عالي الدقة، مما يجعلها مثالية للتصنيع متعدد الأصناف والدفعات الصغيرة إلى المتوسطة.
