مناوِل اللحام هذا هو معدّة أساسية مصممة خصيصًا لتطبيقات اللحام الآلي. عند دمجه مع مموضعات اللحام وإطارات البكرات والمكونات الأخرى، فإنه يشكل محطة عمل لحام آلية عالية الكفاءة. تتميز المعدّة بصلابة هيكلية عالية وتشغيل مرن، مما يجعلها مناسبة للحام الوصلات الطولية والمحيطية والداخلية/الخارجية في صناعات مثل أوعية الضغط وخطوط الأنابيب والهياكل الفولاذية.

مُدوِّر اللحام ذاتي المحاذاة هو جهاز مساعد متخصص مصمم لدعم قطع العمل الأسطوانية وتدويرها بدقة أثناء عمليات اللحام.
1.1 تكوين النظام
يتكون نظام مُدوِّر اللحام الكامل من ثلاثة مكونات رئيسية:
المُدوِّر النشط (المُدار) – مزود بمحرك ووحدة تخفيض لتوفير قدرة الدوران
المُدوِّر السلبي (الخامل) – يوفر الدعم ويتبع دوران الوحدة المُدارة
نظام التحكم – يتيح تنظيمًا دقيقًا للسرعة للحصول على ظروف لحام مثالية

يتكون مدوّر اللحام من ثلاثة مكونات رئيسية: مدوّر مُشغَّل (مجهز بمحرك)، ومدوّر حرّ (من دون محرك)، ونظام تحكم متكامل. وتتمثل وظيفته الأساسية في تدوير قطع العمل الأسطوانية أثناء عمليات اللحام، بما يضمن الوضع الأمثل وجودة لحام متسقة.
تُستخدم مدوّرات اللحام الأوتوماتيكية على نطاق واسع في اللحام التناكبي للأنابيب كبيرة القطر، وتصنيع أوعية الضغط، وغيرها من تطبيقات تجميع الأجزاء الأسطوانية. ومن خلال توفير دوران سلس قابل للضبط، فإنها تعزز إنتاجية اللحام وجودته بشكل ملحوظ، مع تقليل إجهاد المشغلين بدرجة كبيرة.
ونتيجة لذلك، أصبحت مدوّرات اللحام معدات أساسية في تصنيع الأسطوانات وورش اللحام الثقيلة، حيث توفر حلاً موثوقاً لتحسين الكفاءة وسلامة اللحام معاً.

يتكون دوّار اللحام من دوّار مُشغَّل (مزود بمحرك)، ودوّار حرّ (من دون محرك)، ونظام تحكم. ويُستخدم بشكل أساسي لتدوير قطع العمل الأسطوانية أثناء اللحام، مما يتيح التموضع الأمثل وجودة لحام متسقة.

تُستخدم دوّارات اللحام الأوتوماتيكية على نطاق واسع في اللحام التناكبي للأنابيب كبيرة القطر، وأوعية الضغط، وغيرها من التجميعات الأسطوانية. ومن خلال توفير دوران سلس وقابل للضبط، فإنها تحسن إنتاجية اللحام وجودته بشكل ملحوظ مع تقليل إرهاق المشغّل. لذلك، أصبحت دوّارات اللحام من المعدات الأساسية في تصنيع الأسطوانات وورش اللحام الثقيلة.

تتوفر مُوضِعات اللحام لدينا بنطاق واسع من السعات يتراوح من 100kg إلى 20,000kg، وتتميز بدوران مستمر بزاوية 360° يتم التحكم به عبر VFD وإمالة من 0° إلى 90°–120° لتحقيق الوضعية المثلى للحام. التكوين الكهربائي القياسي هو 380V/50Hz/3PH، مع توفر جهود كهربائية مخصصة. تم تجهيز طراز 100kg بجهاز تحكم عن بُعد لاسلكي ومفتاح دواسة لسهولة التشغيل، بينما يوفر طراز 1,000kg تكوينات متعددة تشمل الرفع الهيدروليكي، والشكل L، وأنواع الرأس والذيل لتلبية متطلبات التطبيقات المتنوعة.

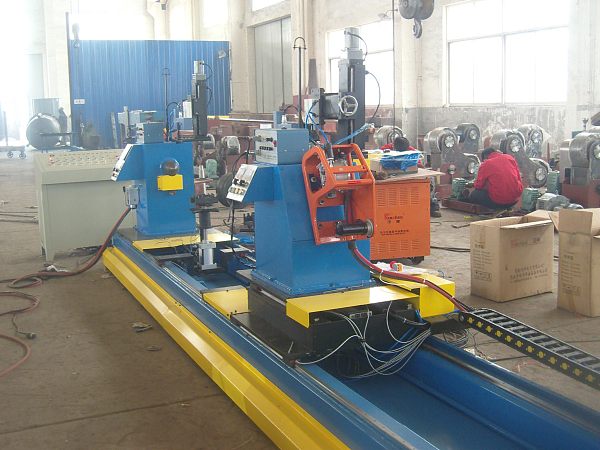

يتم تجميع جسم آلة لحام الهيكل الفراغي من الفولاذ المعدني، وتخضع الأجزاء الهيكلية لمعالجة التخمير، مما يجعلها مستقرة ومتينة للغاية؛ تحقق آلة اللحام الأوتوماتيكية للجمالونات ذات الهيكل الفراغي لحامًا متأرجحًا بمسدس اللحام، ويتم ضبط مسدس اللحام يدويًا؛ جهاز التثبيت الرئيسي والمساعد هيدروليكي، وتتحرر آلة لحام الهيكل الفراغي بعد انتهاء اللحام، ويتم رفع قطعة العمل يدويًا باستخدام لولب قيادة. يبلغ طول جسم آلة اللحام الأوتوماتيكية للجمالونات ذات الهيكل الفراغي 7.2 meters، وعرضها 900mm، ويمكن أن تبلغ فجوة اللحام القصوى 3-5cm، ويجب أن يكون طول قطعة العمل أقل من 5.5 meters، وقطر قطعة العمل 42mm-180mm

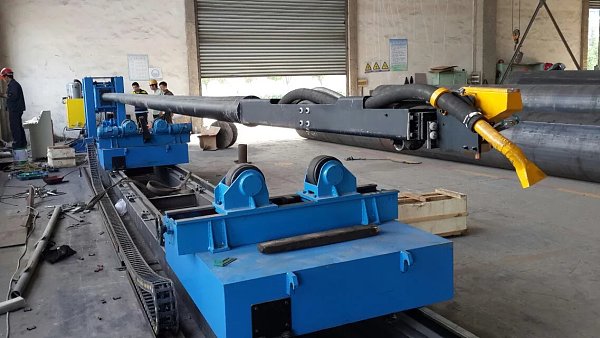

آلة لحام الأنابيب بطول 12 متر مخصصة وفقًا لطلبات العميل. يُثبت العارض الطويل على الإطار، ويتم لحام اللحام الداخلي من خلال حركة دوّار اللحام على العربة. يتم التحكم في حركة عربة آلة لحام اللحام الطولي للأنابيب بطول 12 متر بواسطة VFD، وهي مستقرة وموثوقة ويمكن تعديل سرعتها. تلبي آلة لحام اللحام الطولي الداخلي للأنابيب بطول 12 متر تقنيات اللحام المختلفة. نظرًا لصغر قطر الأنبوب، لا يمكن للعامل الدخول إلى الداخل للفحص والضبط، لذا تعتمد آلة لحام اللحام الطولي الخارجي للأنابيب بطول 12 متر نظام مراقبة متقدمًا للتحقق من جودة اللحام وحالته. يمكن للعامل فحص وتشغيل جميع الحالات من شاشة الكمبيوتر، والعمل مع ضبط دقيق مزود بمحرك. تُنجز آلة لحام الأنابيب بطول 12 متر اللحام الطولي الداخلي التلقائي للأنابيب صغيرة القطر. وهي تحسن كفاءة العمل وجودة اللحام. وهي مناسبة لتصنيع الأنابيب صغيرة القطر على دفعات

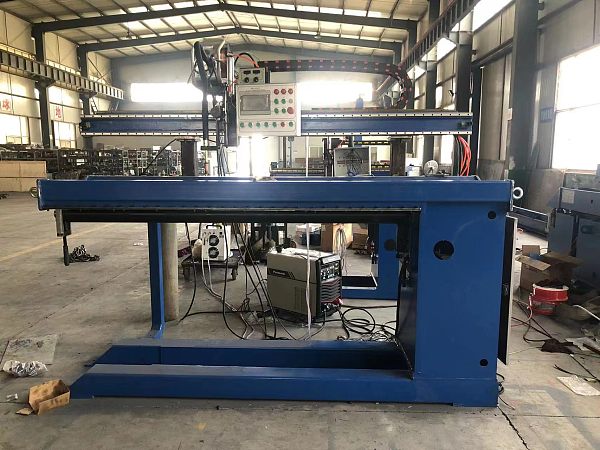

1.1 يُستخدم جهاز الضغط الهوائي من نوع المفتاح لتثبيت قطعة العمل. ويوفر هذا الجهاز قوةً موزعة بالتساوي على قطعة العمل ويمنع
التشوه.
1.2 يُستخدم على نطاق واسع في اللحام عالي الجودة واللحامات الطولية منخفضة التشوه. ويُستخدم في مجالات مثل: صناعة البتروكيماويات، وتصنيع
سخانات المياه الشمسية، وخطوط الأنابيب، وصناعة السيارات.
1.3 يتم التحكم به بواسطة PLC، ويعمل بمحرك تيار مستمر، مع تنظيم سرعة متدرج دون خطوات، ونظام تحكم لتحقيق اللحام التلقائي، ومجهز
بمذبذب خطي كخيار اختياري.

تبلغ المساحة الأرضية المخططة لهذه المعدات (باستثناء محطات المشغلين، ومناطق تخزين المواد، ومناطق العزل الخاصة بالقطع، وغيرها) 12 مترًا عرضًا و2 متر عمقًا. يتكون النظام بشكل رئيسي من المكونات التالية: سكة واحدة مخصصة للروبوت، وعربة انزلاقية واحدة، وروبوت لحام واحد بستة محاور مع نظام التحكم الخاص به، ومصدر طاقة لحام واحد، ومحطة واحدة لتنظيف شعلة اللحام، وشعلة لحام واحدة، ومعدات مساندة.

يتكون هذا المعدّات بشكل رئيسي من سكة خاصة بالروبوت (1 مجموعة)، ومنزلق (1 مجموعة)، وروبوت لحام سداسي المحاور ونظام التحكم الخاص به (1 مجموعة)، ومصدر طاقة لحام (1 مجموعة)، ومحطة تنظيف مسدس اللحام (1 مجموعة)، وشعلة لحام (1 مجموعة)، إلخ.
يبلغ طول دعامة السكة الأرضية 12 مترًا، ويتم لحام سكة أرضية واحدة. بالنسبة لقطعة العمل التي يزيد طولها عن 12 مترًا ويقل عن 25 مترًا، يُستخدم روبوتان لإجراء اللحام حسب المناطق، مما يمكن أن يحسن كفاءة اللحام بشكل كبير.

صُممت سلسلة PPCW لتحقيق عملية وموثوقية فائقتين، حيث توفر آلة لحام الأنابيب الأوتوماتيكية من نوع الظرف أداءً استثنائياً عبر عمليات TIG وMAG وSAW. يؤتمت هذا النظام متعدد الاستخدامات تسلسل اللحام بالكامل، بدءاً من تمريرة الجذر وصولاً إلى الحشو وطبقة التغطية، مما يضمن وصلات متسقة وعالية السلامة. وهو مناسب بشكل مثالي لتطبيقات اللحام التناكبي الآلي، بما في ذلك أنبوب إلى أنبوب، وأنبوب إلى أنبوب مخفّض القطر، وأنبوب إلى شفة، وأنبوب إلى كوع (باستثناء الأكواع المتساوية ذات النهايات المستقيمة)، وأنبوب إلى وصلة T.
