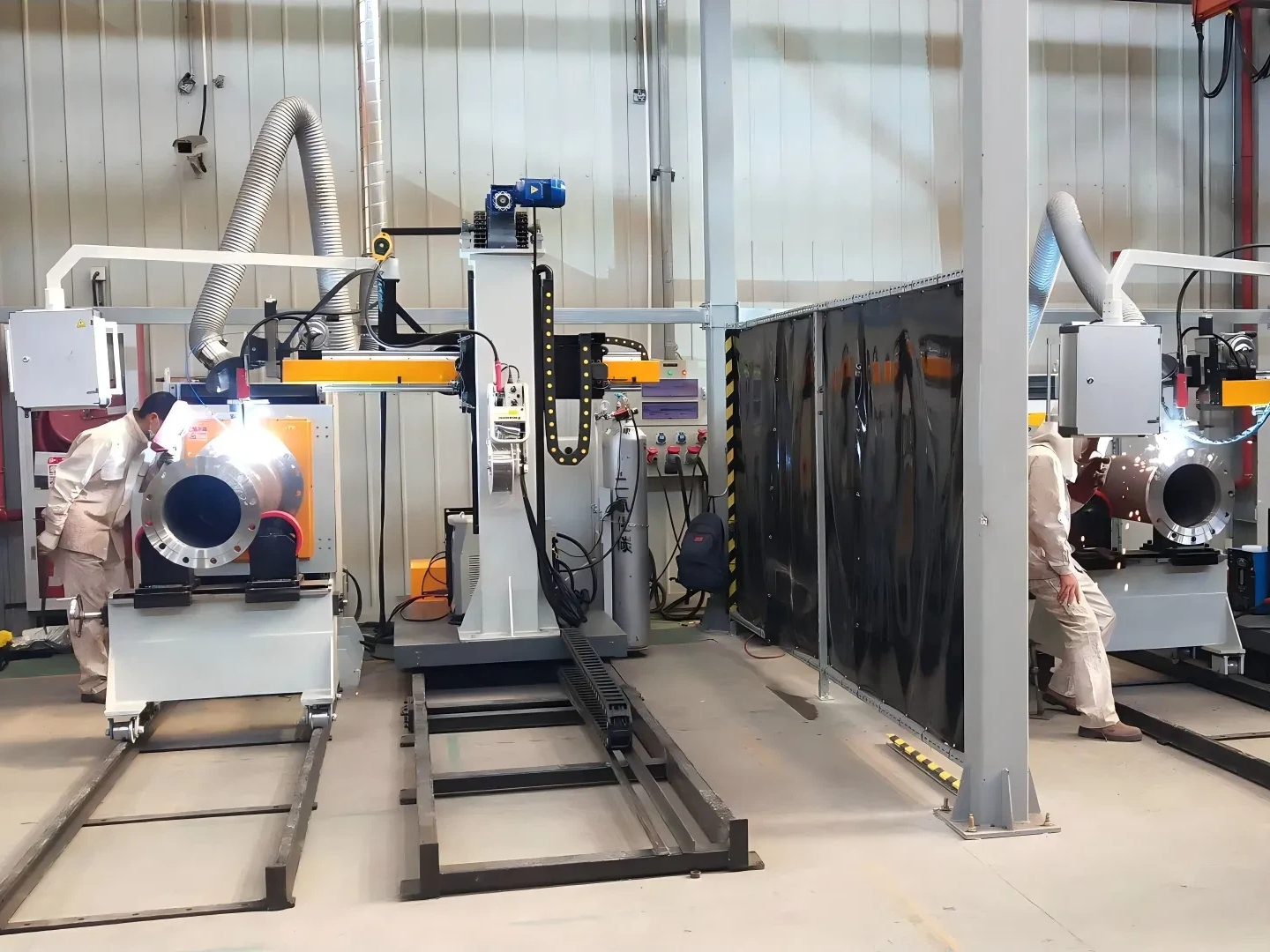

1. مقدمة عن محطة لحام الأنابيب ذات الظرف للخدمة الشاقة PPCW16:
صُممت سلسلة PPCW لتحقيق أعلى مستويات العملية والموثوقية، وتوفر ماكينة لحام الأنابيب الأوتوماتيكية ذات الظرف أداءً استثنائيًا في عمليات TIG وMAG وSAW. يؤتمت هذا النظام متعدد الاستخدامات تسلسل اللحام بالكامل — من تمريرة الجذر إلى الحشو والغطاء — بما يضمن وصلات متسقة وعالية الجودة. وهو مناسب بشكل مثالي لتطبيقات اللحام التناكبي الآلي، بما في ذلك أنبوب إلى أنبوب، وأنبوب إلى أنبوب تخفيض، وأنبوب إلى فلنجة، وأنبوب إلى كوع (باستثناء الأكواع المتساوية ذات الأطراف المستقيمة)، وأنبوب إلى وصلة T.
2. المعلمات الفنية لمحطة لحام الأنابيب ذات الظرف للخدمة الشاقة PPCW16:
3. خصائص محطة لحام الأنابيب ذات الظرف للخدمة الشاقة PPCW16:
3.1 تشغيل سهل الاستخدام
يضمن التصميم المتقدم للمعدات سهولة التشغيل. حتى المشغلون الذين ليس لديهم خبرة سابقة في اللحام يمكنهم إتقان المهارات الأساسية خلال 3–5 أيام من التدريب الموجّه.
3.2 تصميم متوافق مع المعايير الصناعية
تم تصميم وتصنيع المعدات بما يتوافق بدقة مع المعايير الدولية CE وAPI وASME وHSE. وقد طُورت عمليات اللحام وبرامج التحكم لتتوافق مع هذه المواصفات، مما يتيح للمستخدمين تجاوز العوائق المرتبطة بالمعايير في المنافسة الدولية.
3.3 هندسة مريحة
تم دمج مبادئ بيئة العمل في جميع مراحل تصميم المعدات وتشغيلها. تتيح الواجهة المراعية للمستخدم وتخطيط عناصر التحكم للمشغلين الحفاظ على أوضاع عمل مريحة أثناء جميع الإجراءات، مما يقلل بشكل كبير من مخاطر حوادث السلامة. ويتوافق التصميم بالكامل مع لوائح HSE وغيرها من لوائح البيئة والسلامة والصحة.
3.4 قابلية تشغيل عالية
يمكن للمشغلين الذين ليس لديهم خلفية في اللحام اكتساب الكفاءة في وقت قصير. تكون برامج اللحام مضبوطة مسبقًا في نظام PLC CNC، مع وحدة تحكم يدوية للضبط الدقيق وتنظيم السرعة المتدرج. لوحة التشغيل بديهية، ويتيح صندوق التحكم اليدوي تنظيمًا دقيقًا ومتدرجًا للسرعة.

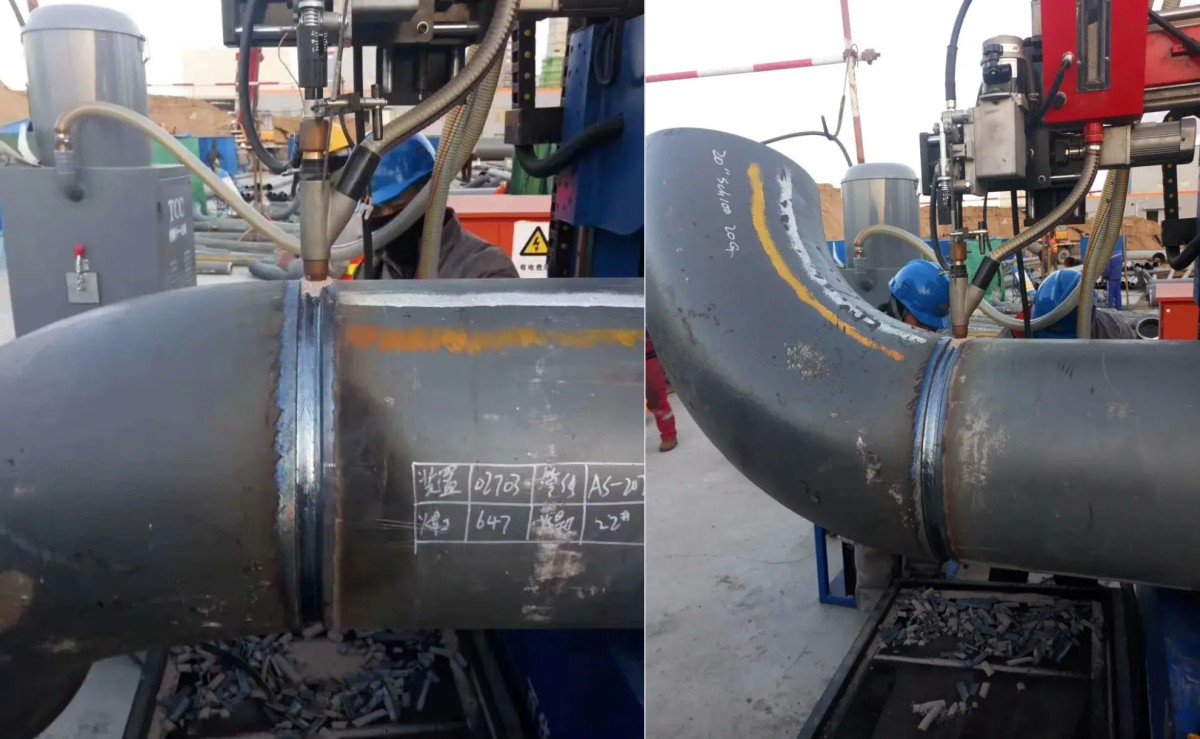

3.5 تشطيب ممتاز لسطح اللحام
يكون مسدس اللحام في الموضع الأمثل طوال العملية، مما يتيح اللحام من جانب واحد مع تشكيل من الجانبين. وينتج عن ذلك درزات لحام ذات مظهر جمالي ويضمن معدل تأهيل مرتفعًا للغاية.
3.6 نظام قيادة اللحام

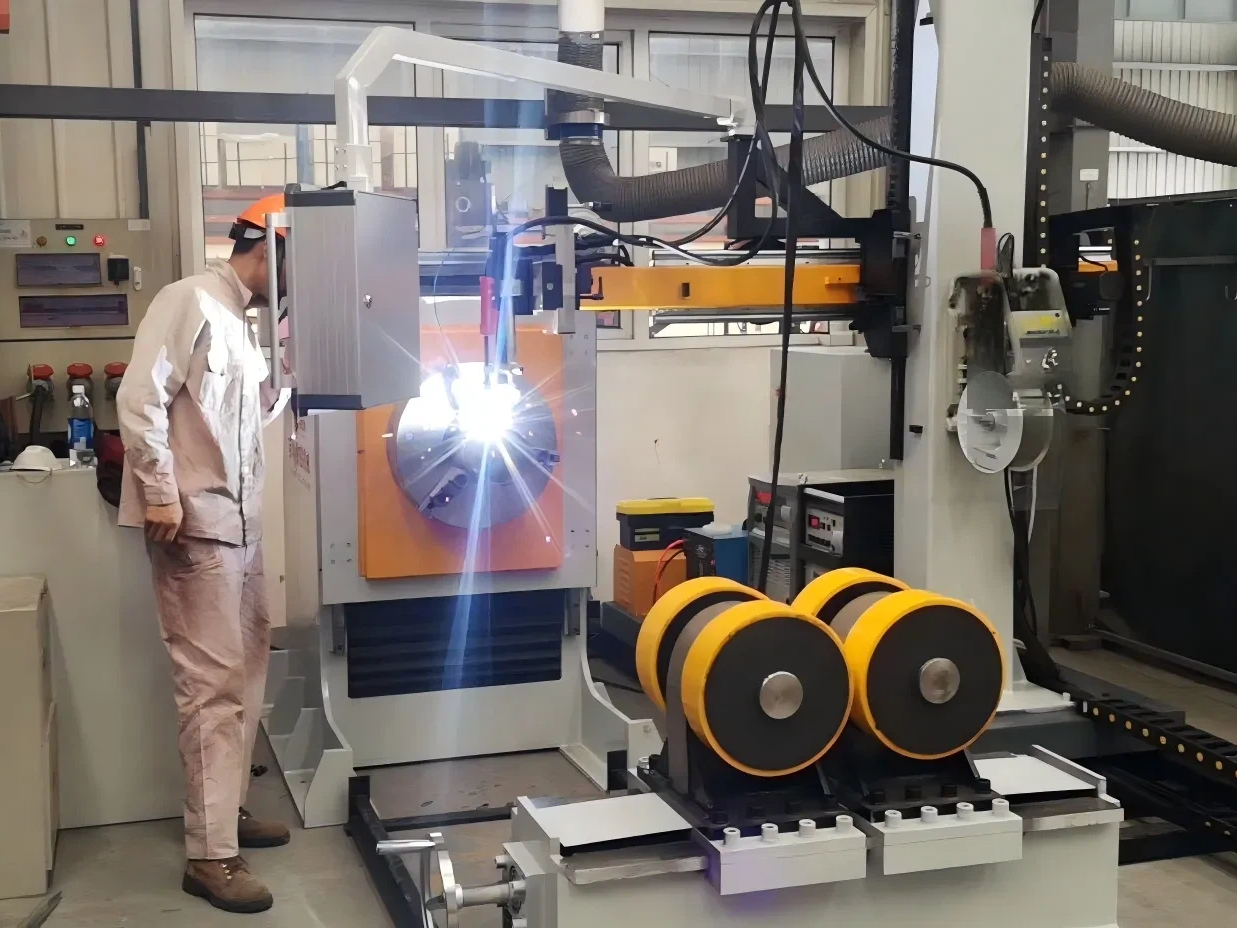

تُرفع قطع العمل المُجمعة مسبقًا إلى عربة الدعم وتُثبت بواسطة الظرف، الذي يدير الأنبوب لتنفيذ اللحام المستمر.
3.7 الوحدة الرئيسية للحام

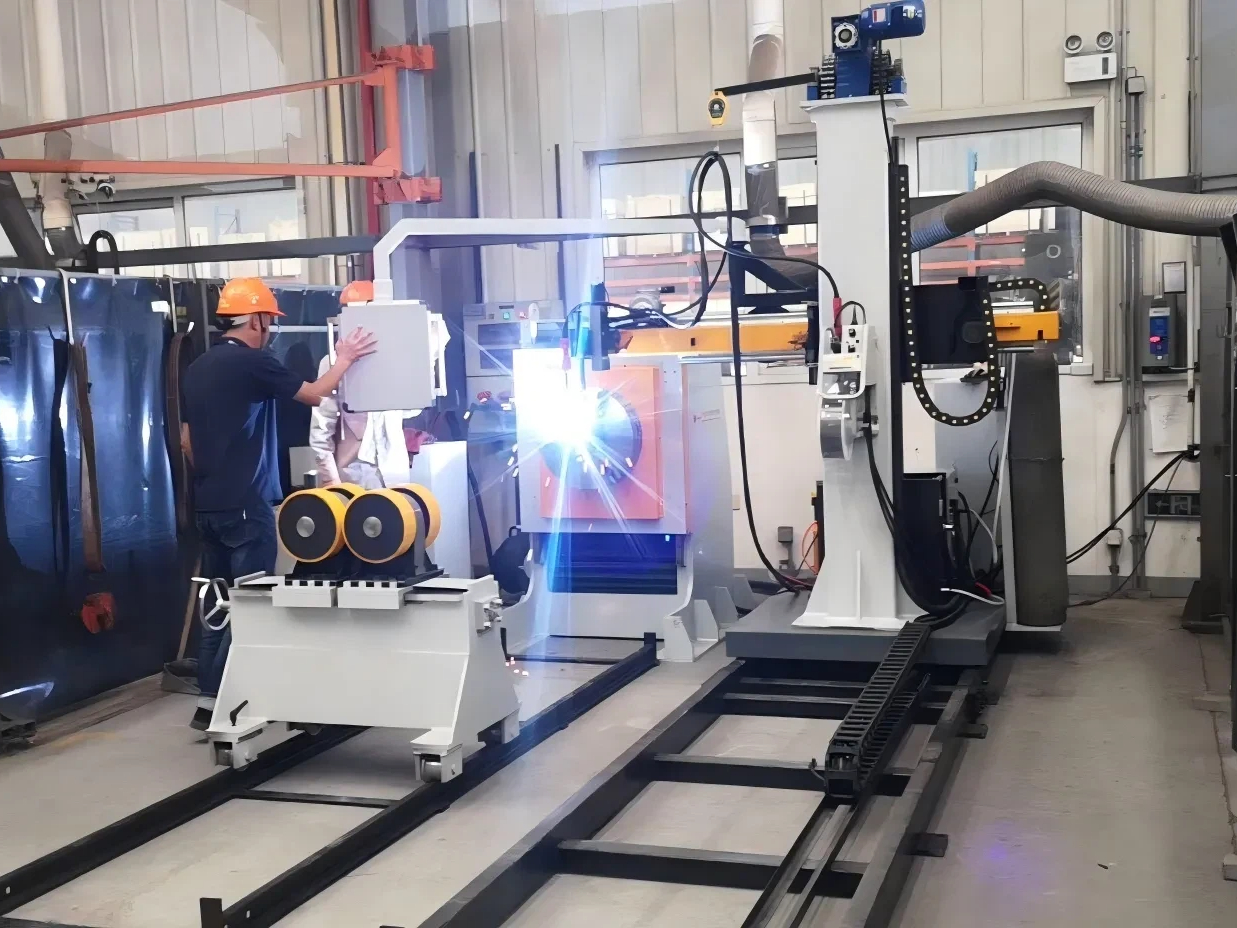

تتميز الوحدة الرئيسية للحام بتصميم كابولي مثبت على قضبان توجيه خطية، مع قدرة على الجر والحركة الكهربائية. يدعم هذا التكوين التثبيت الواحد واللحام متعدد النقاط، مما يعزز مرونة التشغيل بدرجة كبيرة.
3.8 مصدر طاقة اللحام
النظام مزود بمصدر طاقة لحام Lincoln FLEXTEC‑650 أصلي مستورد، قادر على تلبية متطلبات لحام TIG وMAG وSAW عالي السرعة لتطبيقات خطوط الأنابيب.
3.9 نظام التحكم
يدمج نظام التحكم الخبير للحام الأنابيب WSP وحدة PLC وواجهة الإنسان والآلة (HMI) لإدارة جميع معلمات عملية اللحام والتحكم بها مركزيًا. يتيح هذا النظام الذكي للمشغلين «التعلم السريع» ويقلص بشكل ملحوظ دورة المعدات من «المدخلات إلى المخرجات».
3.10 تنوع عمليات اللحام
يدعم النظام عمليات اللحام الأوتوماتيكية TIG وMAG وSAW، والتي يمكن اختيارها بحرية وفقًا للمتطلبات المحددة. يمكن تركيب ما يصل إلى ثلاثة مسدسات لحام في الوقت نفسه على حامل المسدس، مما يسمح بالتبديل السريع بين العمليات وضبط معلمات اللحام أثناء التشغيل.
3.11 ميزات سلامة شاملة
تفي جميع المكونات الكهربائية بمتطلبات شهادة CE، وتتوافق مستويات ومعايير سلامة العزل مع H/IP23. كل حركة وظيفية مزودة بمفاتيح حد أمان، كما تم دمج أجهزة حماية موثوقة — بما في ذلك أزرار الإيقاف الطارئ وأنظمة التأريض ووسائل الحماية من التشغيل الخاطئ — لمنع الحوادث وضمان التشغيل الآمن.
الأسئلة الشائعة حول المنتجات
ماكينة اللحام القياسية هي مصدر طاقة منفرد يتطلب تشغيلًا يدويًا ومعدات تموضع خارجية. أما مركز اللحام الآلي، فهو نظام متكامل يجمع بين مصدر طاقة اللحام، ومغذي الأسلاك، والمناور، والمُوضِع، وتحكم PLC في وحدة واحدة منسقة. وهو يؤتمت عملية اللحام بالكامل، بما في ذلك حركة شعلة اللحام، ودوران قطعة العمل، وضبط المعلمات، مما يوفر اتساقًا أعلى، وإنتاجية أسرع، وتقليل الاعتماد على المشغل.
وفقًا للتكوين، يمكن لمركز اللحام الأوتوماتيكي دعم عمليات متعددة، بما في ذلك GMAW (MIG/MAG)، وGTAW (TIG)، واللحام بالقوس المغمور (SAW)، وRMD (ترسيب المعدن المنظم) للحام تمريرة الجذر. تدمج بعض التصميمات المتقدمة ما يصل إلى ثلاث طرق لحام على ذراع مناور واحد، ويمكن التبديل بينها بتدوير الذراع بزاوية 180°، مما يوفر مرونة استثنائية لمجموعة متنوعة من التطبيقات.
صُمم النظام بشكل أساسي للمكونات الأسطوانية والدورانية، بما في ذلك أوعية الضغط، وأغلفة الغلايات، وخطوط الأنابيب، وأقسام أبراج الرياح، والأسطوانات الهيدروليكية. وهو مناسب لكل من لحام الوصلات الطولية ولحام الوصلات المحيطية. وبفضل ملحقات التموضع المعيارية مثل الإطارات الدوارة، وأجهزة التموضع، والدعامات الرافعة، يمكنه التكيف مع نطاق واسع من الأقطار والأطوال وسماكات المواد.
تُحافَظ على الجودة من خلال عدة ميزات متكاملة: يضمن التحكم في المعلمات القائم على PLC ظروف لحام قابلة للتكرار؛ ويحافظ تتبع خط اللحام بالليزر (في الطرازات المتقدمة) على محاذاة شعلة اللحام ضمن هامش سماح ±1%؛ وتوفر محولات التردد تنظيماً سلساً للسرعة لضمان حركة انسيابية؛ كما توقف أنظمة المراقبة في الوقت الفعلي عملية اللحام فوراً عند اكتشاف أي خلل في النظام الفرعي، مما يمنع العيوب قبل حدوثها.
نعم. يتميز النظام بلوحات واجهة سهلة الاستخدام وصناديق تحكم عن بُعد لتشغيل مرن. يتضمن الإعداد إدخال المعلمات الأساسية لمهمة اللحام المحددة، مثل السرعة والتيار والجهد ومسافة الحركة، ثم ينفذ المركز التسلسل المبرمج تلقائيًا. يتيح تخزين برامج الدُفعات إجراء التحويلات بسرعة في تصنيع المنتجات المتنوعة. وعادةً ما يكون تدريب المشغلين سهلًا، مع دعمه بوثائق شاملة.
تشمل الصيانة الدورية فحص كابلات اللحام والمواد الاستهلاكية للشعلة ووصلات التأريض؛ والتحقق من تزييت الأجزاء المتحركة (أذرع المناولات ومحركات البكرات والموجهات الخطية)؛ ومراقبة نظام التبريد وحالة مغذي الأسلاك. لا تتطلب أنظمة PLC ومحرك التردد عادةً صيانة، ولكن يجب الحفاظ عليها خالية من الغبار والرطوبة. نوصي بوضع جداول فحص منتظمة بناءً على ساعات التشغيل، مع توفر الدعم الفني الكامل وقطع الغيار من فريق الخدمة لدينا.
