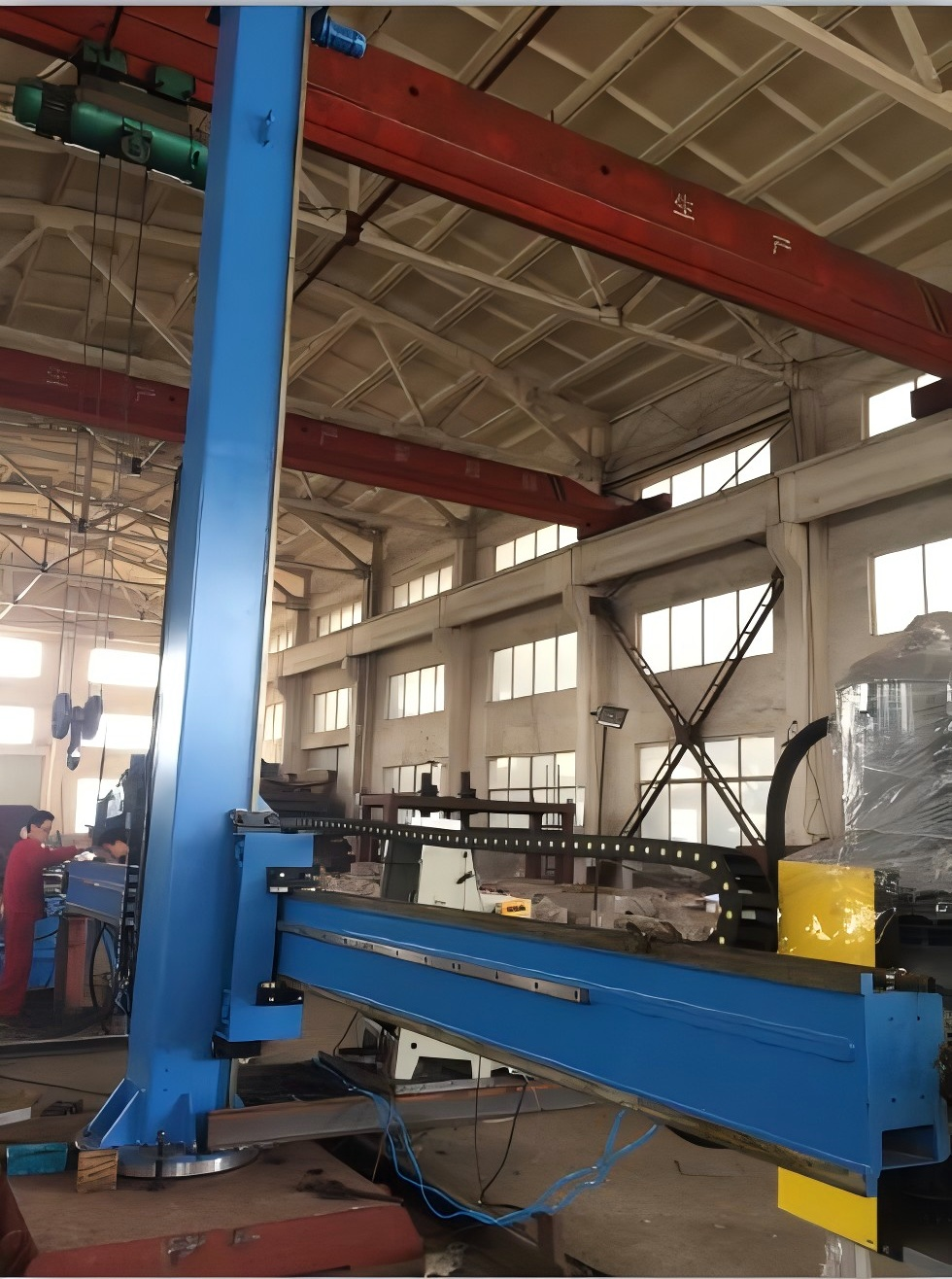

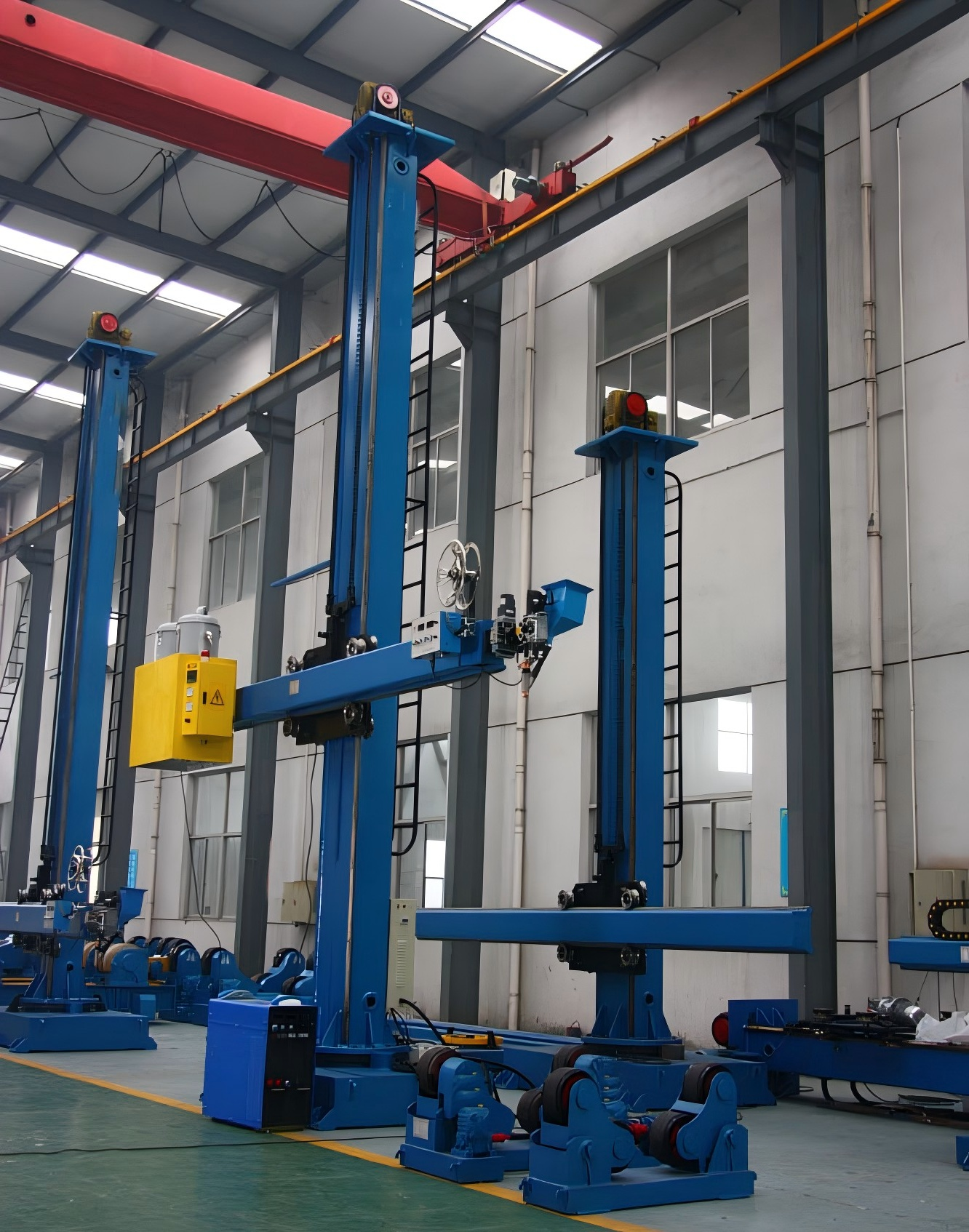

1. مميزات ومواصفات مناور اللحام (العمود والذراع)
1.1 الرفع وحركة الذراع
- يوفر شوط رفع رأسي فعال وشوط تمدد أفقي يتراوحان من 1000 مم إلى 7000 مم لاستيعاب أحجام قطع العمل المختلفة.
1.2 قدرة طرف الذراع والمنزلق
- يمكن لطرف الذراع دعم أحمال تصل إلى 300 كجم.
- مزود كوحدة منزلق متقاطع قياسية 100×100 مم لضبط موضع شعلة اللحام بدقة.
1.3 قدرات لحام الوصلات

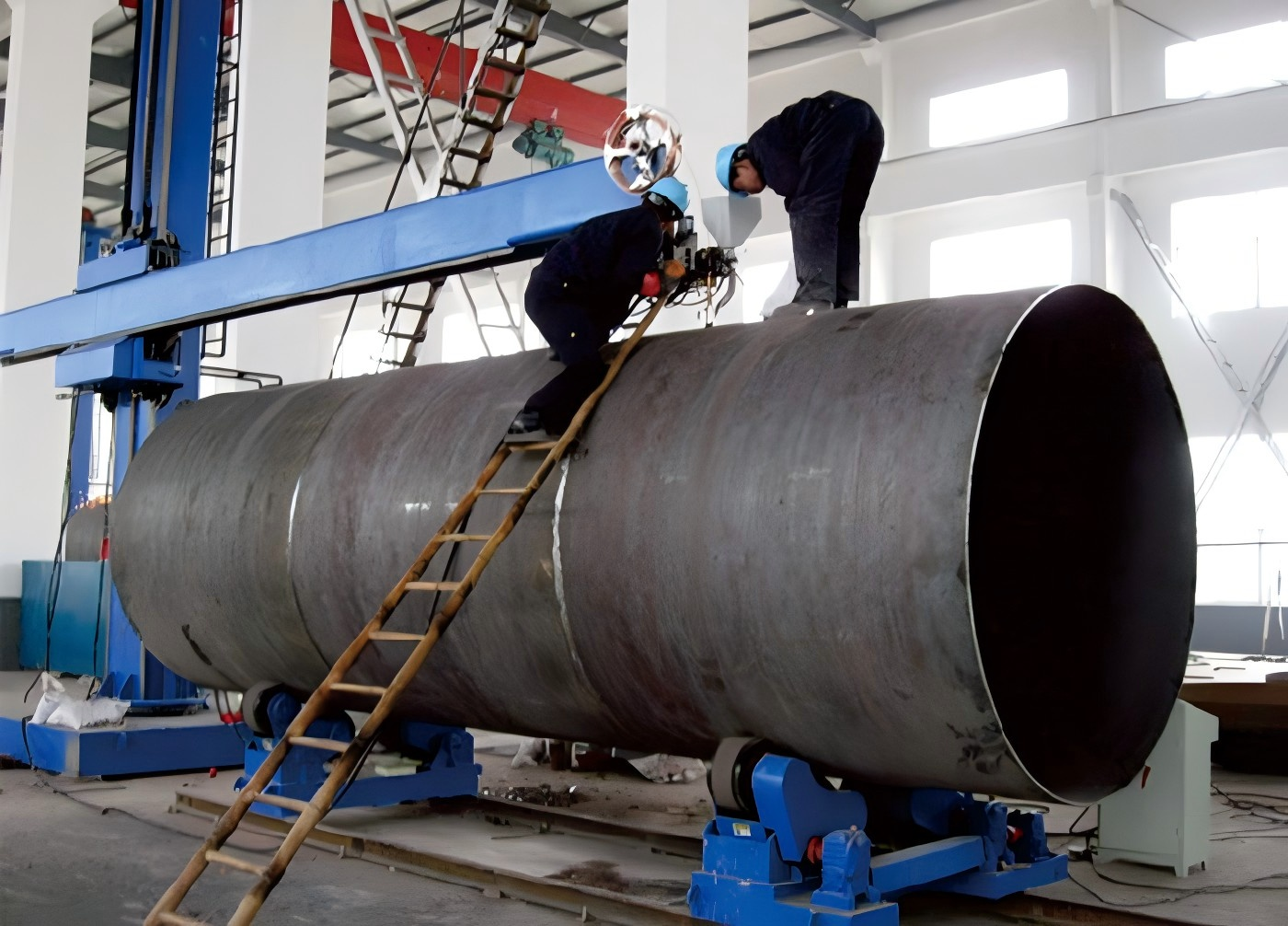

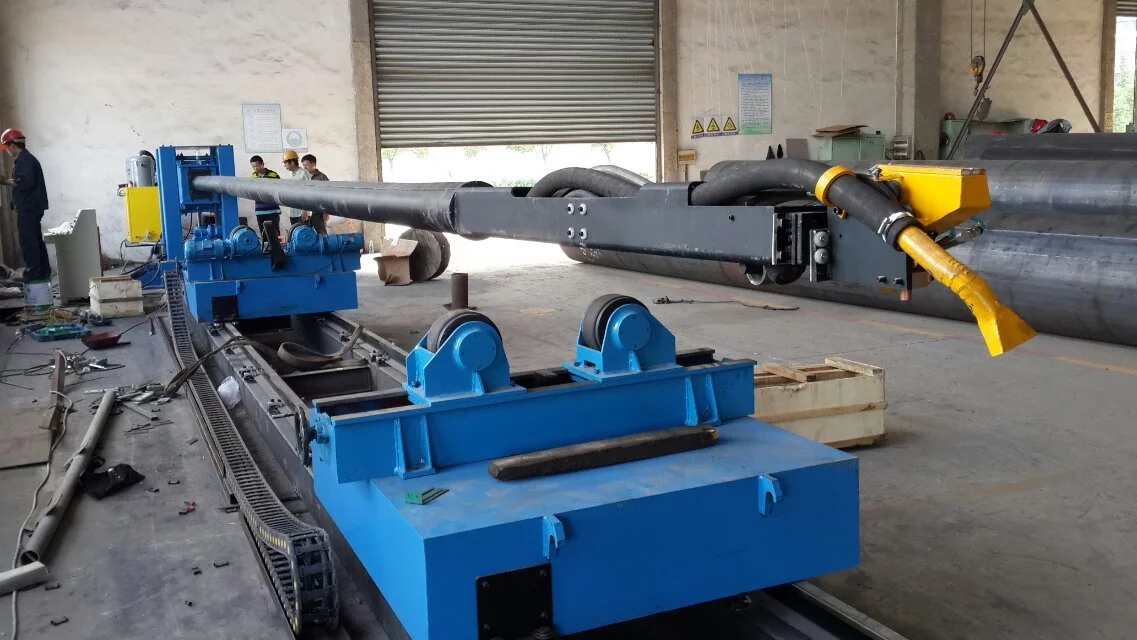

- مثالي للحام الآلي للوصلات المستقيمة والوصـلات المحيطية (الدائرية) والوصلات الداخلية/الخارجية للخزانات والأنابيب وأوعية الضغط.
1.4 جودة لحام محسّنة
- يمكن دمجه مع نظام تتبع الوصلات ومعدات المراقبة لضمان نتائج لحام فائقة ومتسقة.
1.5 المعدات المساعدة الاختيارية

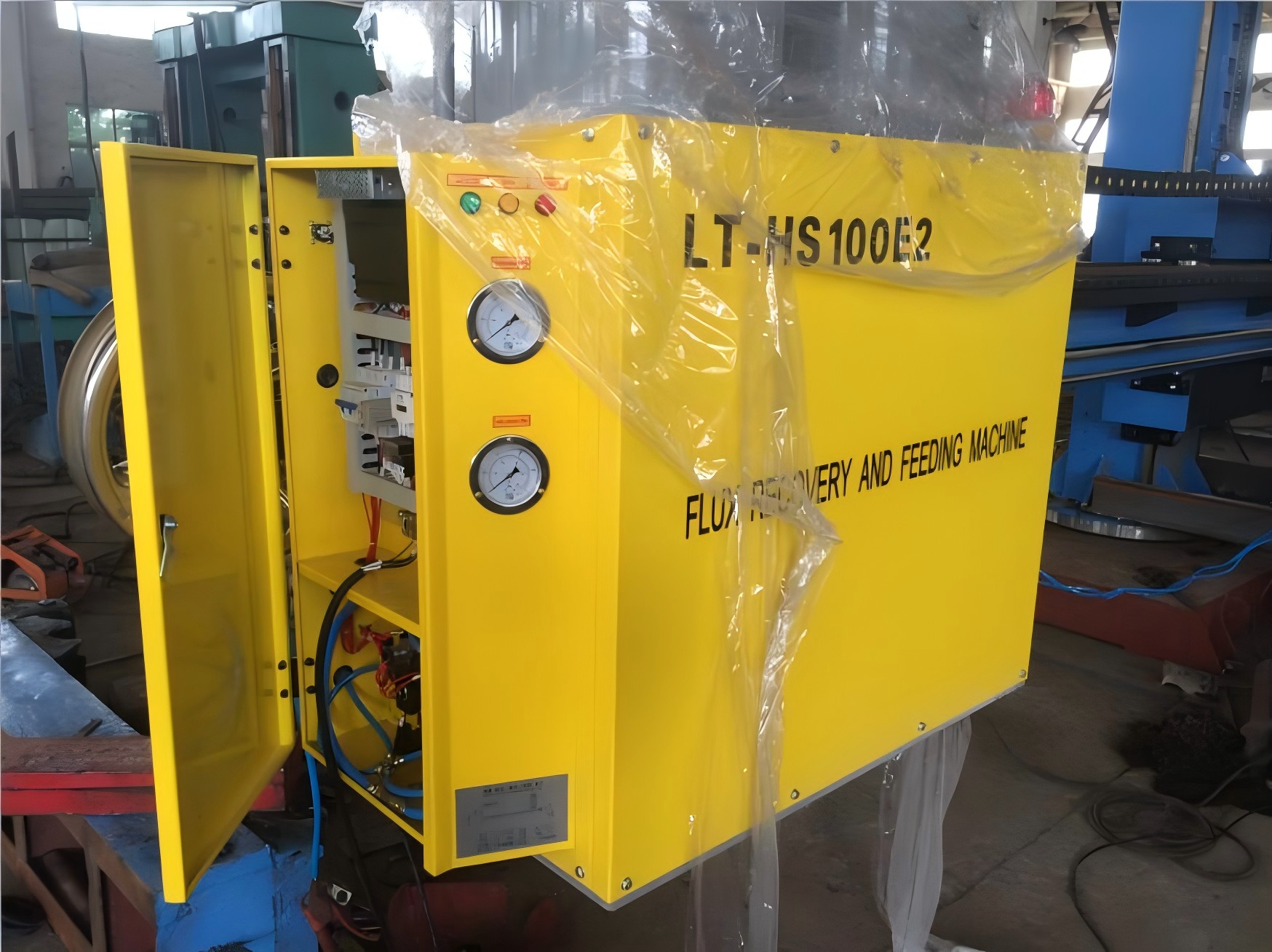

- تتوفر آلة استرداد الفلكس كإضافة اختيارية لعمليات اللحام بالقوس المغمور.
1.6 تخصيص مصدر الطاقة
- يدعم المناور نطاقًا واسعًا من المتطلبات الكهربائية، مع خيارات جهد قابلة للتخصيص تشمل 220V و380V و480V و600V، بتردد 50 أو 60Hz.
1.7 نظام التحكم القياسي

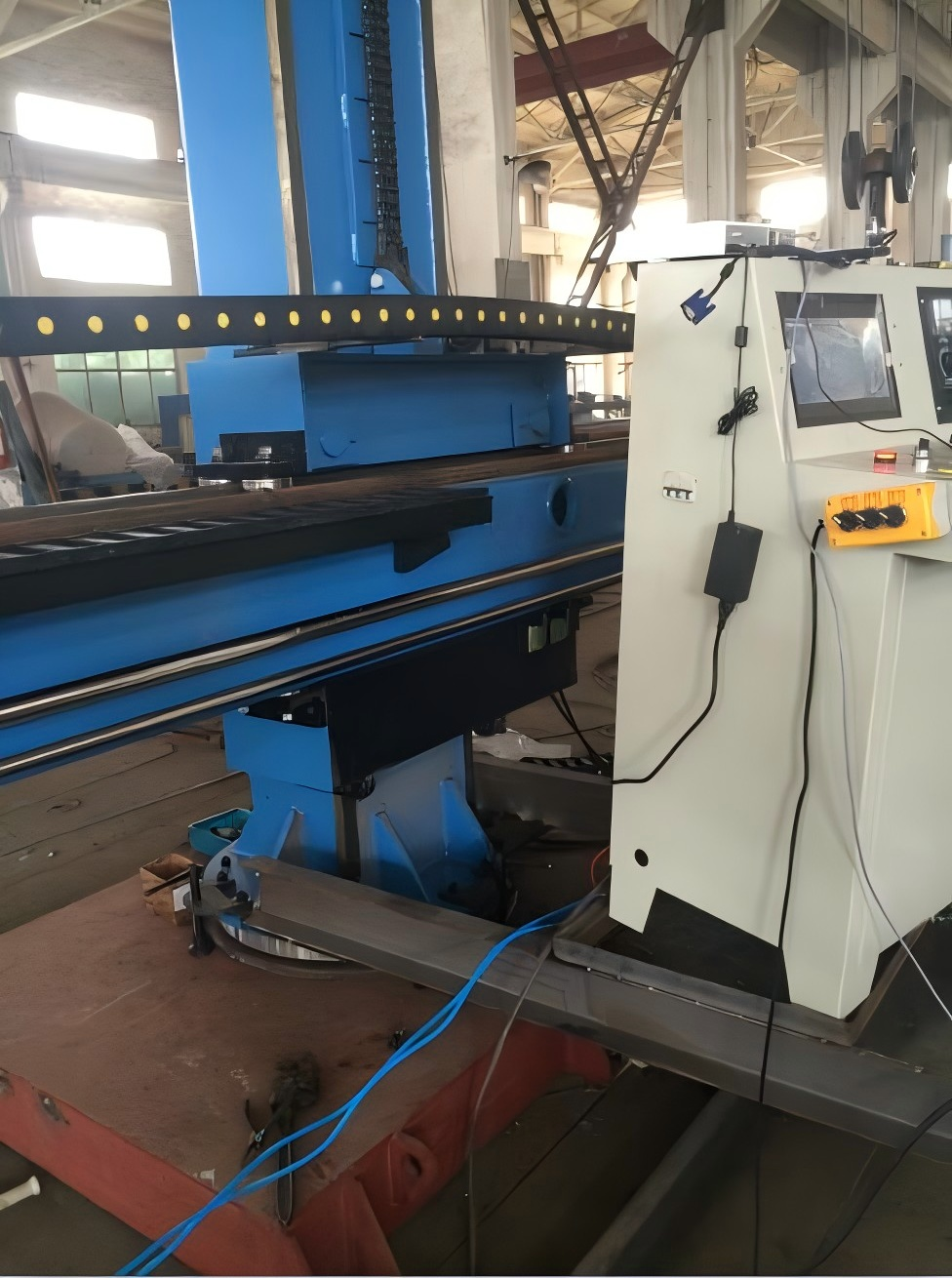

- يتم تضمين صندوق تحكم يدوي عن بُعد كمعدة قياسية للتشغيل المريح والآمن من مستوى الأرض.
1.8 تكامل النظام

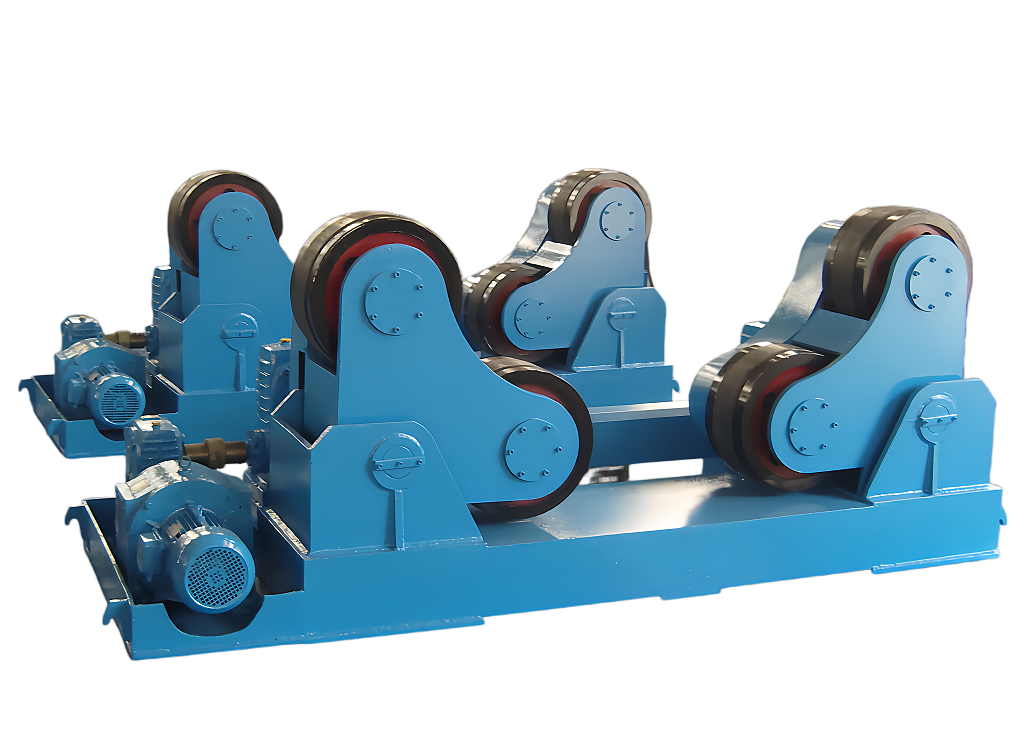

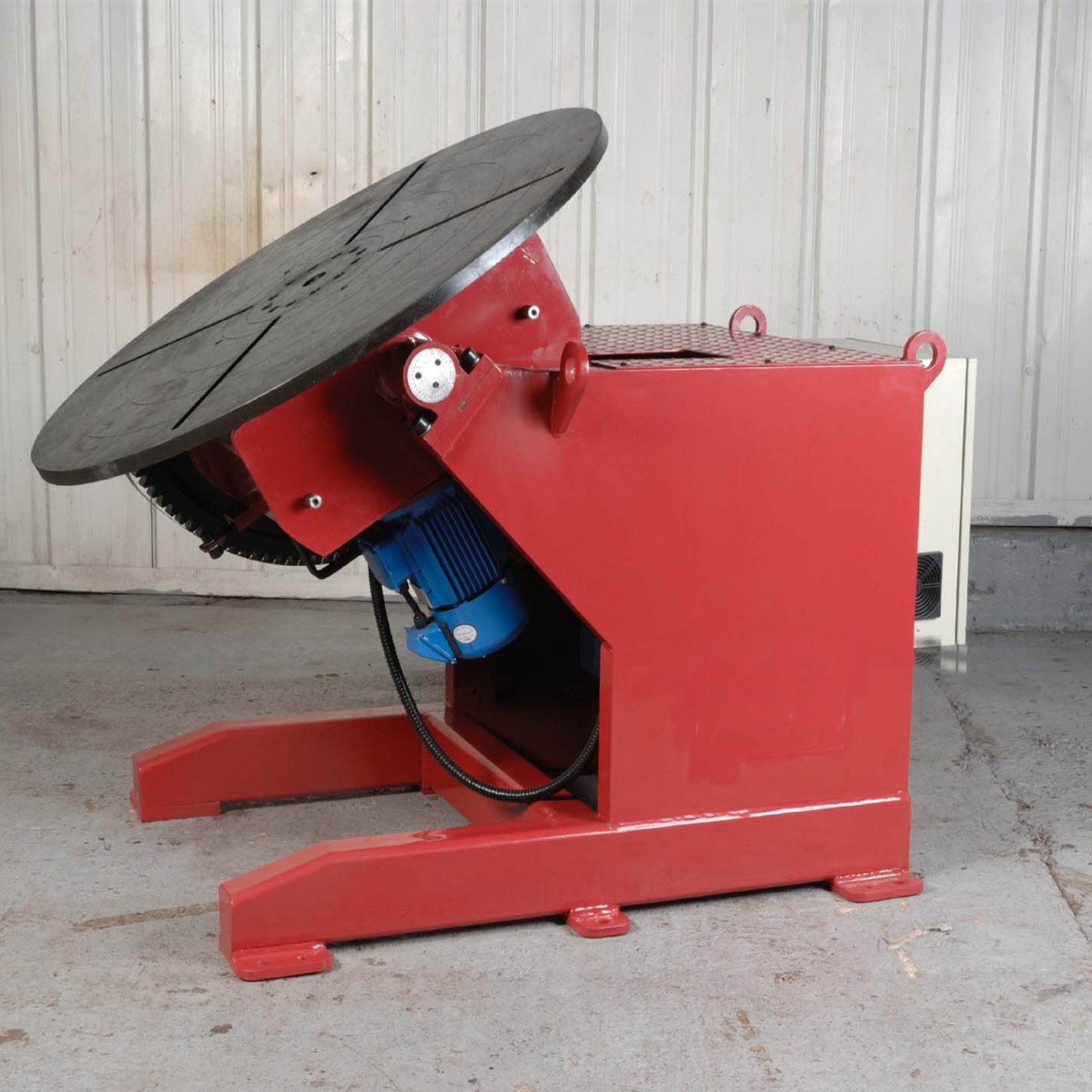

- مصمم للعمل بسلاسة مع معدات تموضع اللحام الأخرى، مثل دوارات اللحام والمُوضِعات، لتشكيل نظام لحام آلي متكامل.
1.9 توافق مصدر اللحام
- متوافق مع مجموعة متنوعة من مصادر طاقة اللحام، بما في ذلك TIG وMIG وSAW وحتى اللحام بالبلازما، مما يوفر مرونة لمختلف المواد والعمليات.
2. المعلمات الفنية لمناور اللحام
3. مميزات التصميم والمزايا الرئيسية لمناور اللحام
3.1 خيارات التركيب والتنقل المرنة
يتوفر المناور بثلاثة تكوينات هيكلية لتلبية مخططات الورش واحتياجات الإنتاج المختلفة: نوع ثابت، ونوع ثابت مع دوران، ونوع متحرك مع دوران (مركب على عربة).
3.2 هيكل متين ومُعالج لإزالة الإجهادات
تُصنع المكونات الهيكلية الرئيسية من فولاذ عالي الجودة باستخدام عملية التشكيل على البارد، تليها معالجة حرارية بالتخمير. ويؤدي ذلك بفعالية إلى إزالة الإجهادات الداخلية، بما يضمن ثبات الأبعاد على المدى الطويل ومقاومة التشوه.
3.3 سلامة تشغيل محسّنة
تم دمج جهاز أمان مانع للسقوط لمنع هبوط الذراع بشكل عرضي، مما يضمن أقصى حماية للأفراد والمعدات أثناء عمليات الرفع.
3.4 سحب دقيق ومستقر للذراع
تعمل آلية سحب الذراع بواسطة مغير تردد متغير (VFD)، مما يوفر حركة سلسة وموثوقة وقابلة للتحكم بدقة لتحديد موضع شعلة اللحام بدقة.
3.5 منزلق دقيق وتحكم عن بُعد

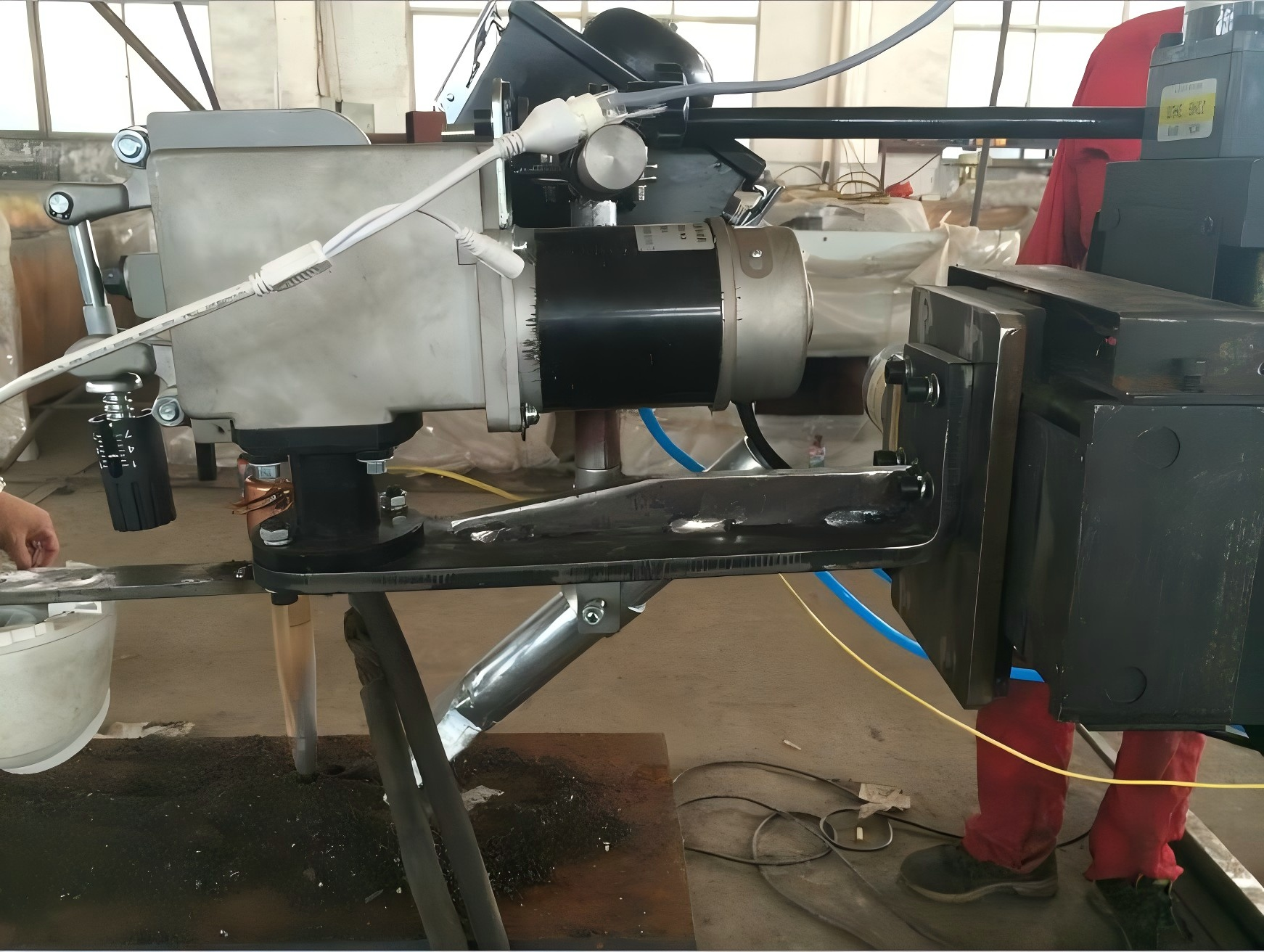

يتم تثبيت المنزلق المتقاطع X-Y بإحكام عند طرف الذراع، ويمكن ضبطه بدقة باستخدام لوحة التحكم عن بُعد، مما يتيح للمشغل ضبط موضع شعلة اللحام بدقة بسهولة من مستوى الأرض.
3.6 دوران مريح للعمود
يمكن التحكم في دوران العمود بسهولة إما بالتشغيل اليدوي (للطرازات الأساسية) أو بواسطة نظام قيادة كهربائي لتحديد موضع سهل دون جهد.
3.7 ملحقات اختيارية واسعة النطاق
لتعزيز الوظائف والأتمتة، تتوفر مجموعة واسعة من الإضافات الاختيارية، بما في ذلك:
عربة متحركة (للأنواع المتحركة)
نظام تتبع الوصلات
نظام مراقبة في الوقت الفعلي
آلة استرداد الفلكس
وملحقات مخصصة أخرى.
3.8 مكونات عالية الجودة للمتانة
يتم توريد جميع قطع الغيار والمكونات الكهربائية الأساسية من علامات تجارية معروفة ومعترف بها دوليًا. ويضمن هذا الالتزام باستخدام قطع عالية الجودة موثوقية المعدات الفائقة وأداءها المتسق وعمرها التشغيلي الممتد.

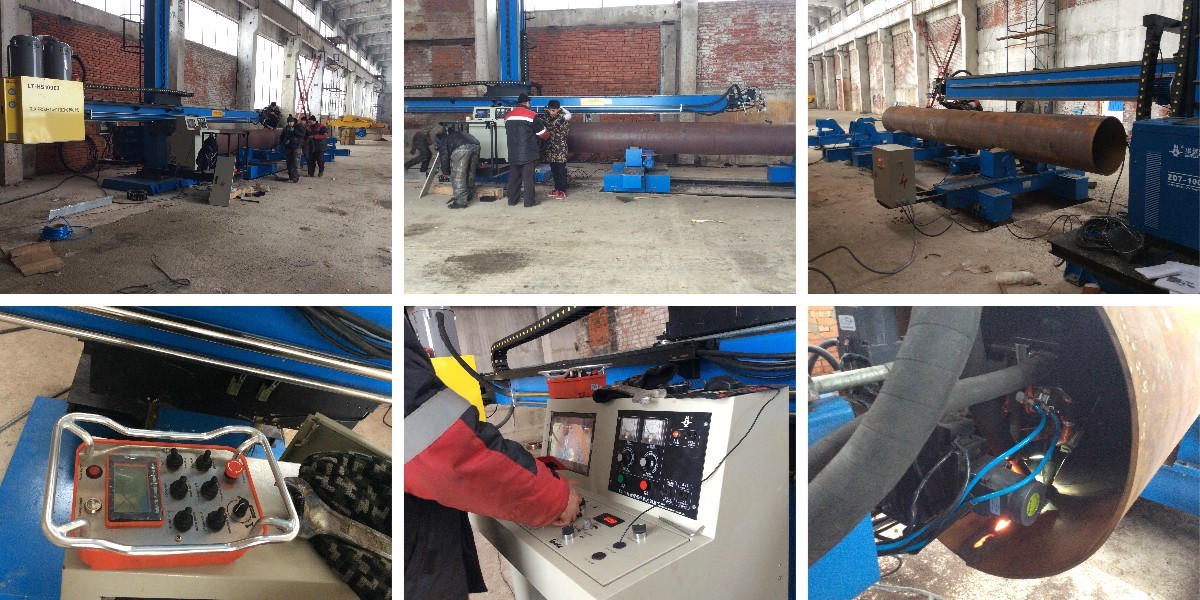

4. مشاريع مناور اللحام
الأسئلة الشائعة حول المنتجات
ماكينة اللحام القياسية هي مصدر طاقة منفرد يتطلب تشغيلًا يدويًا ومعدات تموضع خارجية. أما مركز اللحام الآلي، فهو نظام متكامل يجمع بين مصدر طاقة اللحام، ومغذي الأسلاك، والمناور، والمُوضِع، وتحكم PLC في وحدة واحدة منسقة. وهو يؤتمت عملية اللحام بالكامل، بما في ذلك حركة شعلة اللحام، ودوران قطعة العمل، وضبط المعلمات، مما يوفر اتساقًا أعلى، وإنتاجية أسرع، وتقليل الاعتماد على المشغل.
وفقًا للتكوين، يمكن لمركز اللحام الأوتوماتيكي دعم عمليات متعددة، بما في ذلك GMAW (MIG/MAG)، وGTAW (TIG)، واللحام بالقوس المغمور (SAW)، وRMD (ترسيب المعدن المنظم) للحام تمريرة الجذر. تدمج بعض التصميمات المتقدمة ما يصل إلى ثلاث طرق لحام على ذراع مناور واحد، ويمكن التبديل بينها بتدوير الذراع بزاوية 180°، مما يوفر مرونة استثنائية لمجموعة متنوعة من التطبيقات.
صُمم النظام بشكل أساسي للمكونات الأسطوانية والدورانية، بما في ذلك أوعية الضغط، وأغلفة الغلايات، وخطوط الأنابيب، وأقسام أبراج الرياح، والأسطوانات الهيدروليكية. وهو مناسب لكل من لحام الوصلات الطولية ولحام الوصلات المحيطية. وبفضل ملحقات التموضع المعيارية مثل الإطارات الدوارة، وأجهزة التموضع، والدعامات الرافعة، يمكنه التكيف مع نطاق واسع من الأقطار والأطوال وسماكات المواد.
تُحافَظ على الجودة من خلال عدة ميزات متكاملة: يضمن التحكم في المعلمات القائم على PLC ظروف لحام قابلة للتكرار؛ ويحافظ تتبع خط اللحام بالليزر (في الطرازات المتقدمة) على محاذاة شعلة اللحام ضمن هامش سماح ±1%؛ وتوفر محولات التردد تنظيماً سلساً للسرعة لضمان حركة انسيابية؛ كما توقف أنظمة المراقبة في الوقت الفعلي عملية اللحام فوراً عند اكتشاف أي خلل في النظام الفرعي، مما يمنع العيوب قبل حدوثها.
نعم. يتميز النظام بلوحات واجهة سهلة الاستخدام وصناديق تحكم عن بُعد لتشغيل مرن. يتضمن الإعداد إدخال المعلمات الأساسية لمهمة اللحام المحددة، مثل السرعة والتيار والجهد ومسافة الحركة، ثم ينفذ المركز التسلسل المبرمج تلقائيًا. يتيح تخزين برامج الدُفعات إجراء التحويلات بسرعة في تصنيع المنتجات المتنوعة. وعادةً ما يكون تدريب المشغلين سهلًا، مع دعمه بوثائق شاملة.
تشمل الصيانة الدورية فحص كابلات اللحام والمواد الاستهلاكية للشعلة ووصلات التأريض؛ والتحقق من تزييت الأجزاء المتحركة (أذرع المناولات ومحركات البكرات والموجهات الخطية)؛ ومراقبة نظام التبريد وحالة مغذي الأسلاك. لا تتطلب أنظمة PLC ومحرك التردد عادةً صيانة، ولكن يجب الحفاظ عليها خالية من الغبار والرطوبة. نوصي بوضع جداول فحص منتظمة بناءً على ساعات التشغيل، مع توفر الدعم الفني الكامل وقطع الغيار من فريق الخدمة لدينا.
