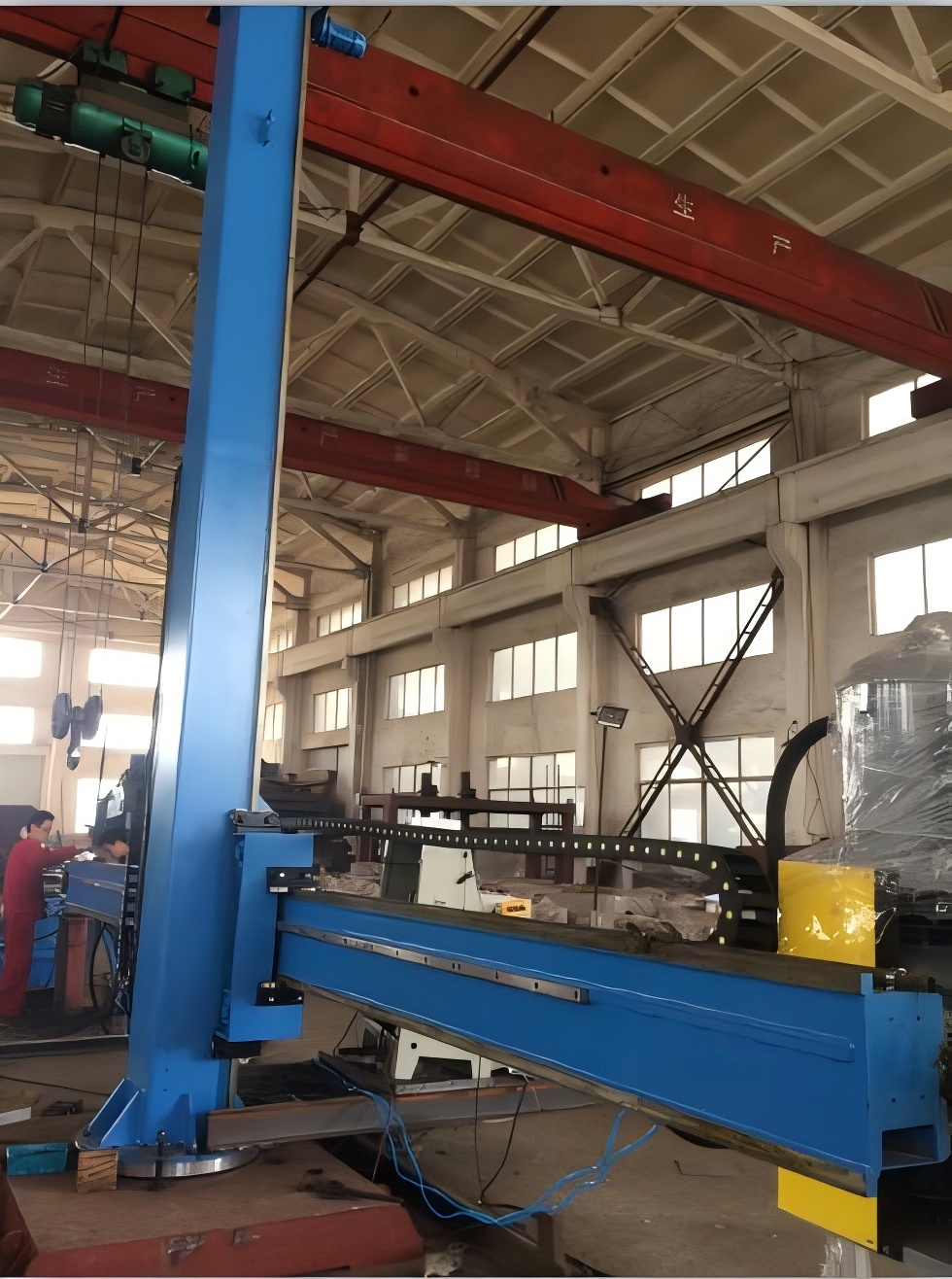

1. Manipulador de soldadura (columna y brazo) – Características y especificaciones principales
1.1 Elevación y desplazamiento del brazo
- Ofrece una carrera efectiva de elevación vertical y una carrera de retracción horizontal de 1000mm a 7000mm para adaptarse a diversos tamaños de piezas de trabajo.
1.2 Capacidad del extremo del brazo y carro deslizante
- El extremo del brazo puede soportar cargas de hasta 300kg.

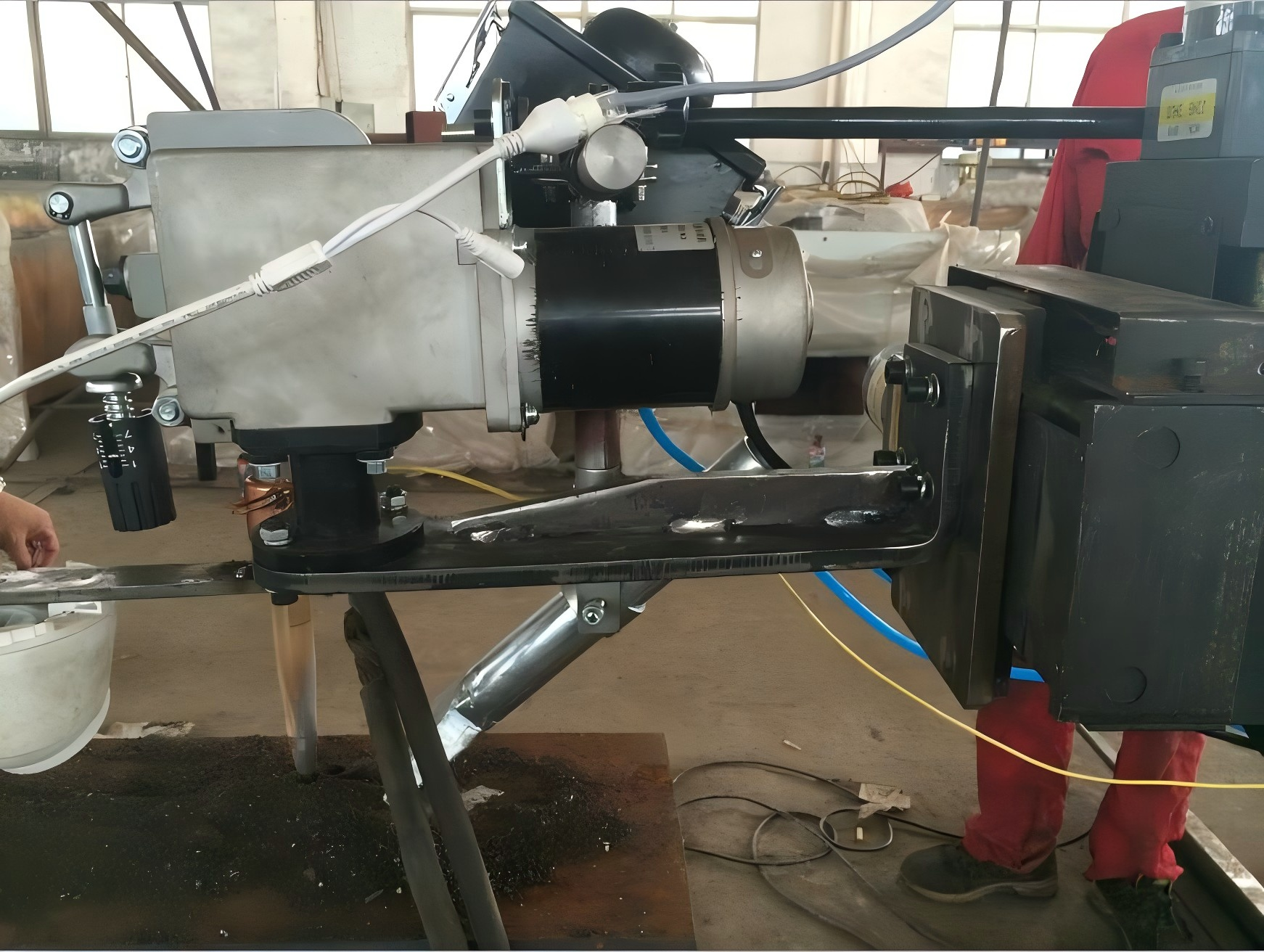

- Equipado con una unidad de carro transversal estándar de 100x100mm para el posicionamiento preciso de la antorcha.
1.3 Capacidades de soldadura de costuras

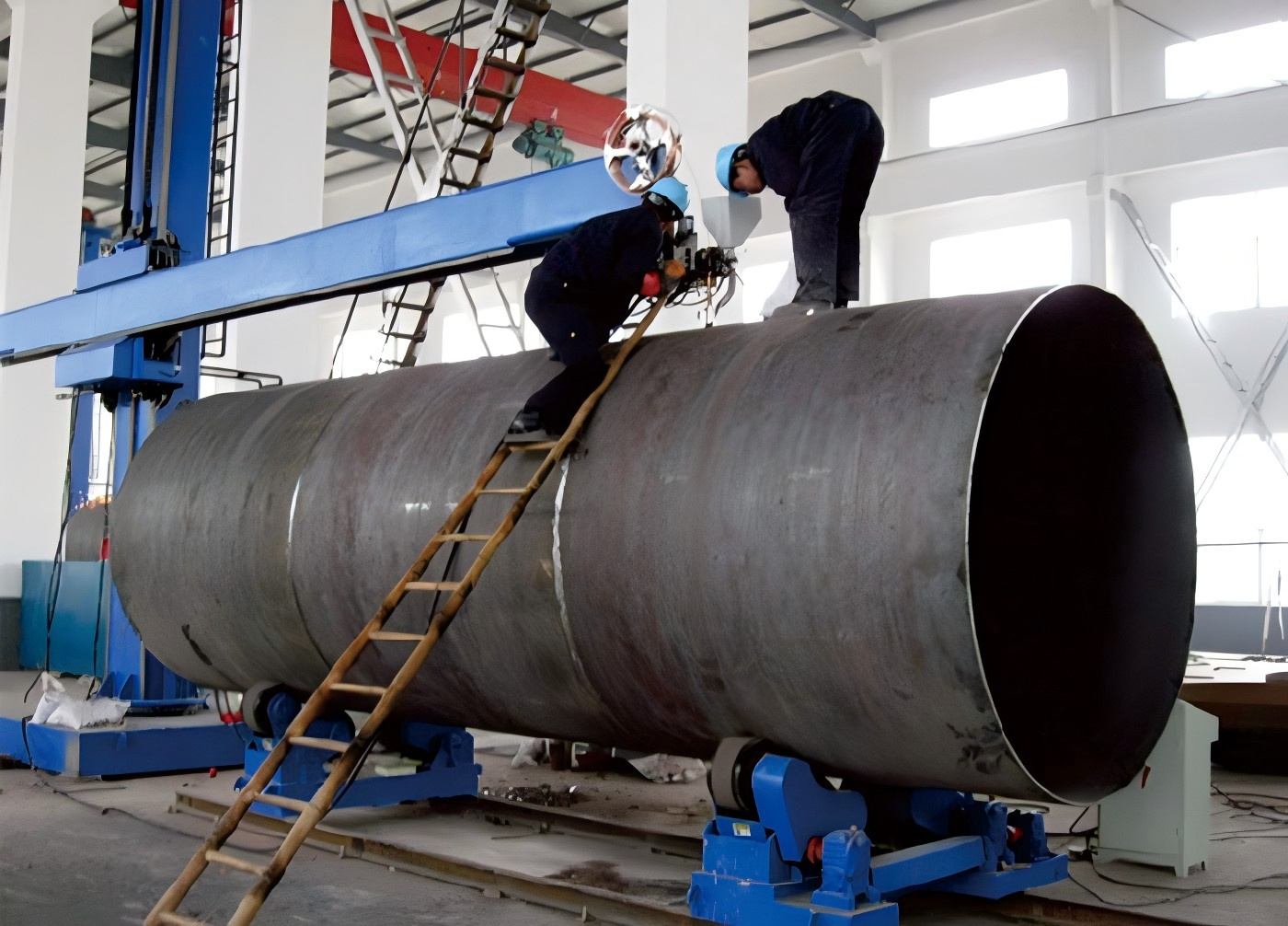

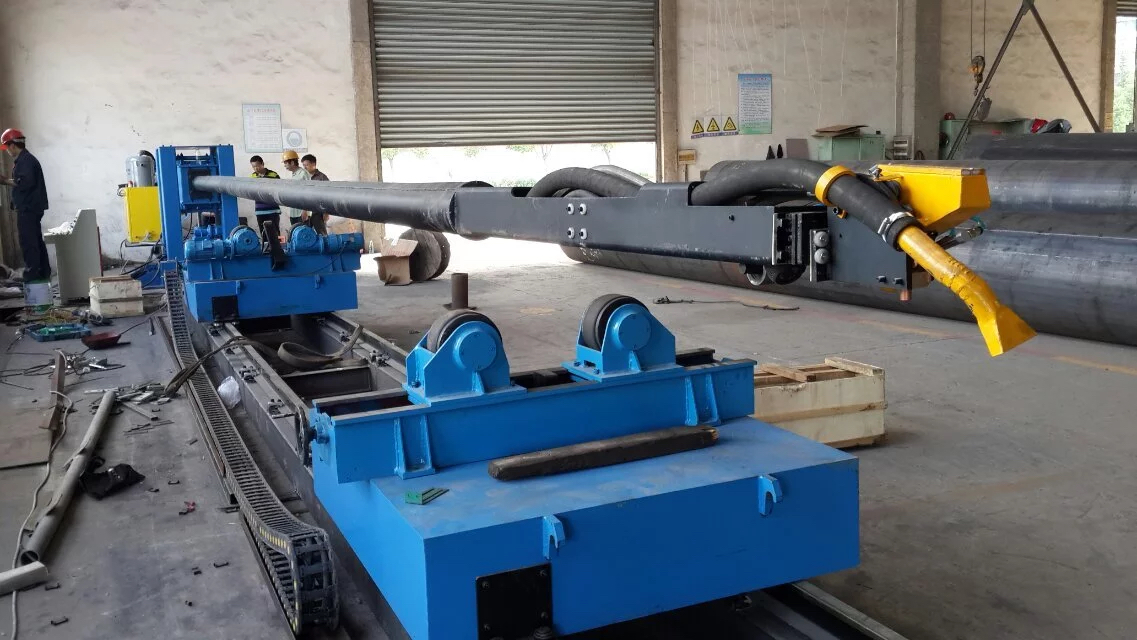

- Ideal para la soldadura automática de costuras rectas, circunferenciales (circulares) e internas/externas en tanques, tuberías y recipientes a presión.
1.4 Calidad de soldadura mejorada
- Puede integrarse con un sistema de seguimiento de costuras y equipos de monitorización para garantizar resultados de soldadura superiores y uniformes.
1.5 Equipos auxiliares opcionales

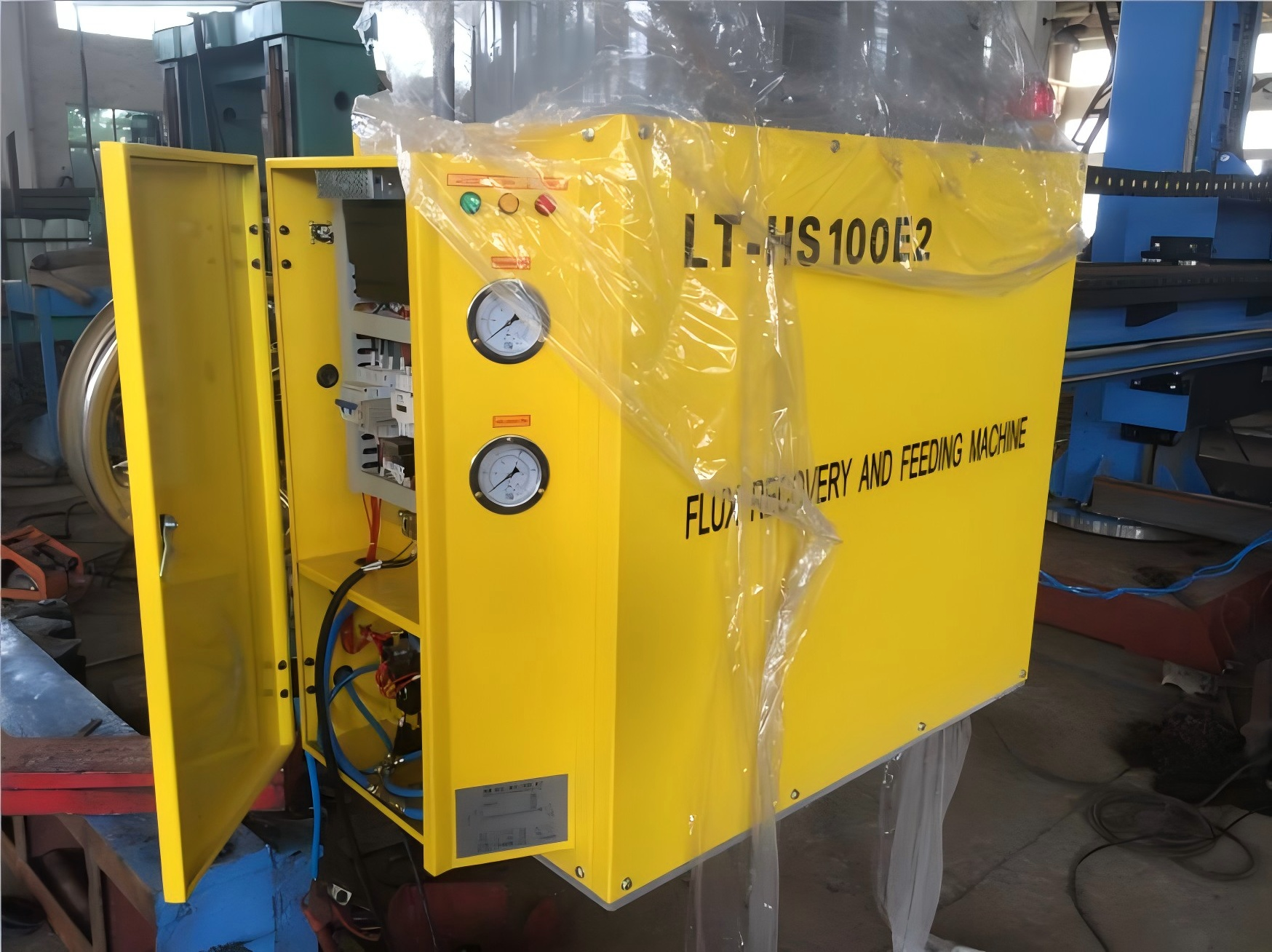

- Hay disponible una máquina de recuperación de fundente como opción adicional para procesos de soldadura por arco sumergido.
1.6 Personalización de la alimentación eléctrica
- El manipulador admite una amplia gama de requisitos eléctricos, con opciones de voltaje personalizables que incluyen 220V, 380V, 480V y 600V, a 50 o 60Hz.
1.7 Sistema de control estándar

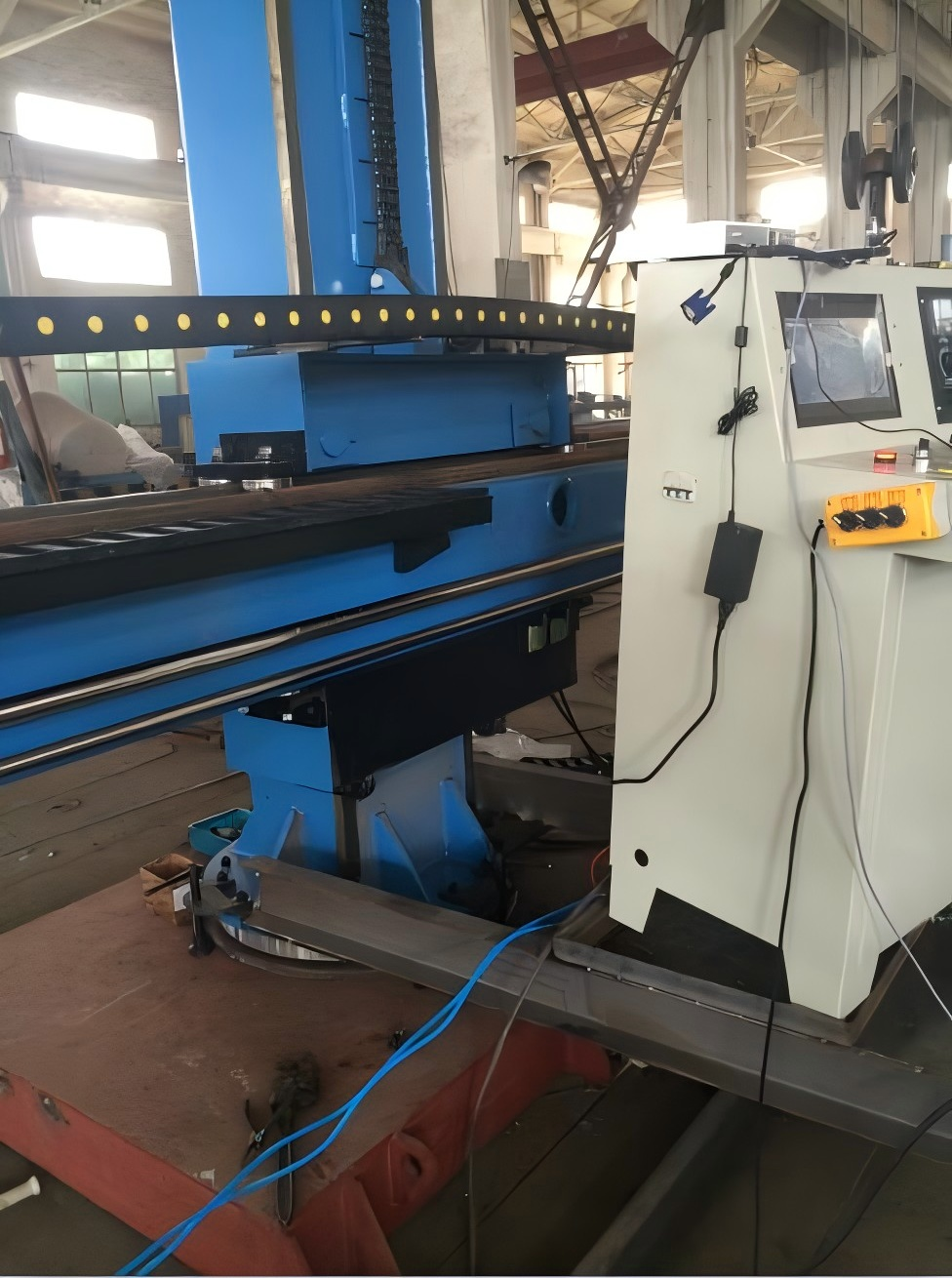

- Se incluye de serie una caja de control manual remoto para un manejo cómodo y seguro desde el suelo.
1.8 Integración del sistema
- Diseñado para funcionar perfectamente con otros equipos de posicionamiento de soldadura, como rotadores y posicionadores de soldadura, para formar un sistema completo de soldadura automatizada.
1.9 Compatibilidad con fuentes de soldadura
- Compatible con diversas fuentes de alimentación para soldadura, incluidas TIG, MIG, SAW e incluso soldadura por plasma, lo que proporciona flexibilidad para diferentes materiales y procesos.
2.Parámetros técnicos del manipulador de soldadura
3. Manipulador de soldadura – Características principales y ventajas de diseño
3.1 Opciones flexibles de instalación y movilidad

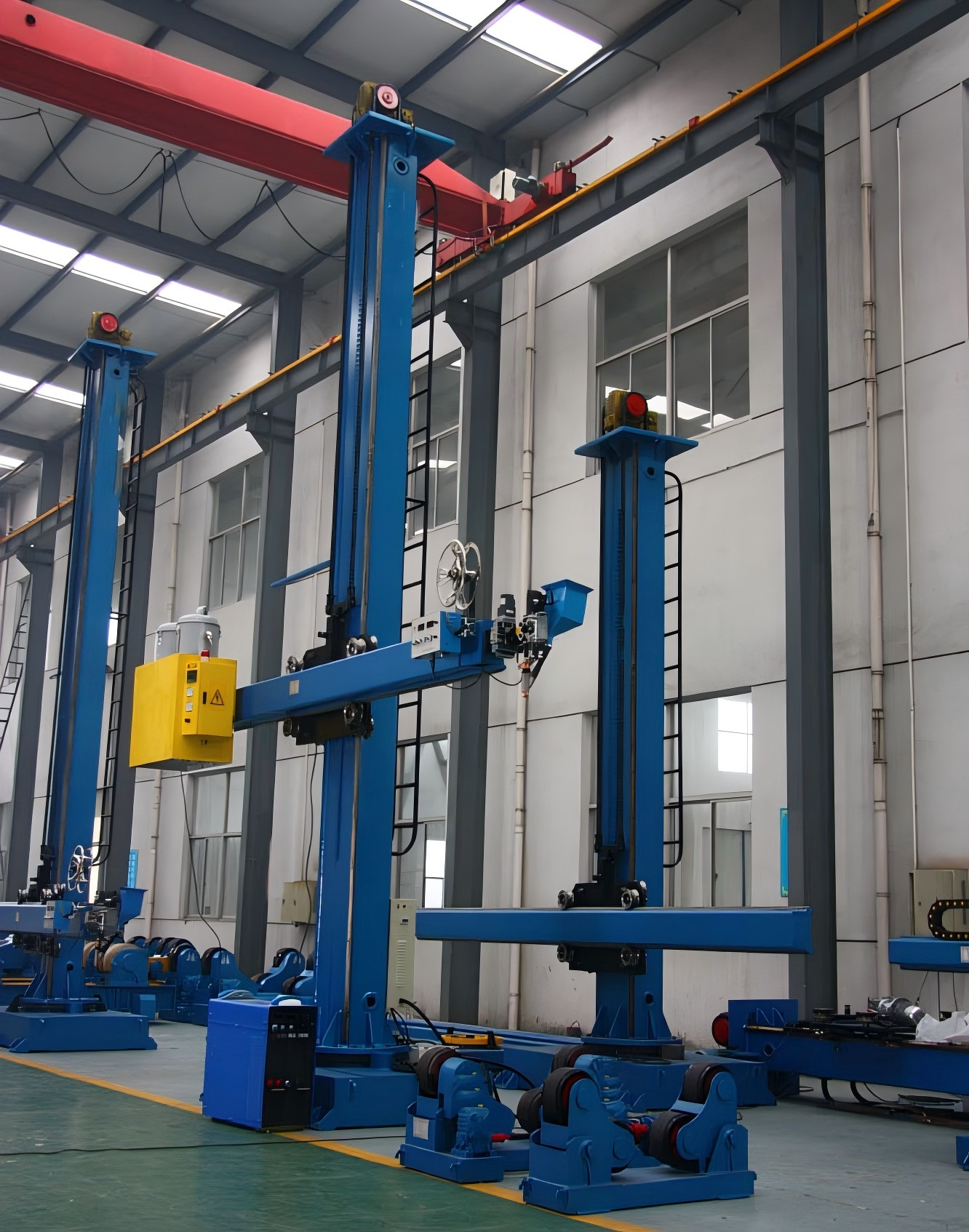

El manipulador está disponible en tres configuraciones estructurales para adaptarse a diferentes distribuciones de taller y necesidades de producción: tipo fijo, fijo con rotación y móvil con rotación (montado sobre carro).
3.2 Construcción robusta y con alivio de tensiones
Los principales componentes estructurales se fabrican con acero de alta calidad mediante un proceso de conformado en frío, seguido de un tratamiento térmico de recocido. Esto elimina eficazmente las tensiones internas, garantizando estabilidad dimensional a largo plazo y resistencia a la deformación.
3.3 Mayor seguridad operativa
Se incorpora un dispositivo de seguridad anticaída integrado para evitar que el brazo descienda accidentalmente, garantizando la máxima protección para el personal y los equipos durante las operaciones de elevación.
3.4 Retracción precisa y estable del brazo
El mecanismo de retracción del brazo es accionado por un Variador de Frecuencia (VFD), lo que proporciona un movimiento suave, fiable y controlable con precisión para un posicionamiento exacto de la antorcha.
3.5 Carro deslizante de precisión y control remoto
El carro transversal X-Y está firmemente montado en el extremo del brazo y puede ajustarse con precisión mediante el panel de control remoto, lo que permite al operador ajustar finamente la posición de la antorcha cómodamente desde el suelo.
3.6 Rotación conveniente de la columna
La rotación de la columna puede controlarse fácilmente mediante operación manual (para modelos básicos) o mediante un sistema de accionamiento eléctrico para un posicionamiento motorizado y sin esfuerzo.
3.7 Amplia gama de accesorios opcionales
Para mejorar la funcionalidad y la automatización, se dispone de una amplia gama de opciones adicionales, entre ellas:
Carro móvil (para tipos móviles)
Sistema de seguimiento de costuras
Sistema de monitorización en tiempo real
Máquina de recuperación de fundente
Y otros accesorios personalizados.
3.8 Componentes de primera calidad para mayor durabilidad
Todas las piezas de repuesto críticas y los componentes eléctricos proceden de marcas conocidas y reconocidas internacionalmente. Este compromiso con el uso de piezas de alta calidad garantiza la fiabilidad superior del equipo, un rendimiento constante y una vida útil prolongada.

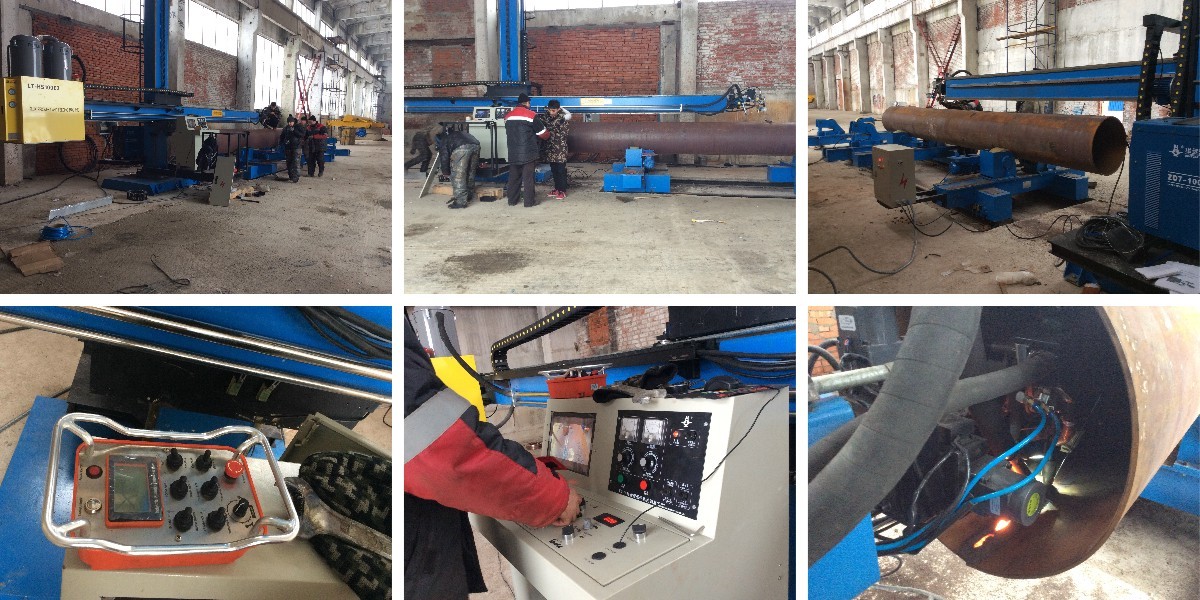

4.Proyectos de manipuladores de soldadura
Preguntas frecuentes sobre productos
Una máquina de soldadura estándar es una fuente de alimentación única que requiere operación manual y equipos de posicionamiento externos. En cambio, un Centro de Soldadura Automático es un sistema integrado que combina la fuente de alimentación de soldadura, el alimentador de alambre, el manipulador, el posicionador y el control PLC en una unidad coordinada. Automatiza todo el proceso de soldadura, incluido el movimiento de la antorcha, la rotación de la pieza de trabajo y el ajuste de parámetros, lo que proporciona mayor uniformidad, mayor productividad y menor dependencia del operario.
Según la configuración, un Centro de Soldadura Automática puede admitir múltiples procesos, incluidos GMAW (MIG/MAG), GTAW (TIG), soldadura por arco sumergido (SAW) y RMD (deposición metálica regulada) para la soldadura del cordón de raíz. Algunos diseños avanzados integran hasta tres métodos de soldadura en un solo manipulador, intercambiables mediante la rotación de la pluma 180°, lo que ofrece una flexibilidad excepcional para diversas aplicaciones.
El sistema está diseñado principalmente para componentes cilíndricos y de revolución, incluidos recipientes a presión, virolas de calderas, tuberías, secciones de torres eólicas y cilindros hidráulicos. Es adecuado tanto para la soldadura de costuras longitudinales como para la soldadura de costuras circunferenciales. Con accesorios de posicionamiento modulares, como bastidores de rodillos, posicionadores y soportes de elevación, puede adaptarse a una amplia gama de diámetros, longitudes y espesores de material.
La calidad se mantiene mediante varias funciones integradas: el control de parámetros basado en PLC garantiza condiciones de soldadura repetibles; el seguimiento láser de la junta (en modelos avanzados) mantiene la alineación de la antorcha dentro de una tolerancia de ±1%; los variadores de frecuencia proporcionan una regulación continua de velocidad para un movimiento suave; y los sistemas de monitorización en tiempo real detienen la soldadura de inmediato si se detecta alguna anomalía en un subsistema, evitando defectos antes de que se produzcan.
Sí. El sistema cuenta con paneles de interfaz fáciles de usar y cajas de control remoto para una operación flexible. La configuración implica la introducción de parámetros básicos para el trabajo de soldadura específico, como velocidad, corriente, voltaje y distancia de desplazamiento, tras lo cual el centro ejecuta automáticamente la secuencia programada. El almacenamiento de programas por lotes permite cambios rápidos para la fabricación de productos mixtos. La capacitación del operador suele ser sencilla y cuenta con el respaldo de documentación completa.
El mantenimiento rutinario incluye la inspección de los cables de soldadura, los consumibles de la antorcha y las conexiones a tierra; la comprobación de la lubricación de las piezas móviles (brazos manipuladores, accionamientos de rodillos y guías lineales); y la supervisión del sistema de refrigeración y del estado del alimentador de alambre. Los sistemas PLC y de variador de frecuencia generalmente no requieren mantenimiento, pero deben mantenerse libres de polvo y humedad. Recomendamos programas de inspección periódica basados en las horas de funcionamiento, con asistencia técnica completa y repuestos disponibles a través de nuestro equipo de servicio.
