آلة حفر وتفريز CNC عالية السرعة للصفائح الفولاذية
آلة حفر وتفريز CNC عالية السرعة للصفائح الفولاذية
هذه السلسلة عبارة عن آلة تفريز وحفر CNC عالية السرعة بجسر متحرك، مصممة لعمليات الحفر واللولبة والتفريز للألواح الفولاذية والفلنجات والمبادلات الحرارية وألواح الأنابيب ومحامل الدوران. تدعم مثاقب الكربيد ذات التبريد الداخلي لتطبيقات الحفر عالية السرعة. ومزودة إما بأنظمة CNC من KND أو Siemens تتميز بتحكم عبر الناقل، وتوفر الآلة تشغيلًا سهل الاستخدام وإنتاجًا آليًا عالي الدقة، مما يجعلها مثالية للتصنيع متعدد الأصناف والدفعات الصغيرة إلى المتوسطة.
مجموعة كاملة من الآلات وحلول مخصصة غير قياسية
شهادات معتمدة وبراءات اختراع مستقلة للبحث والتطوير
أكثر من 10 سنوات من التصدير العالمي وحالات مشاريع حول العالم
1.مقدمة عن آلة التفريز والحفر CNC عالية السرعة للألواح الفولاذية

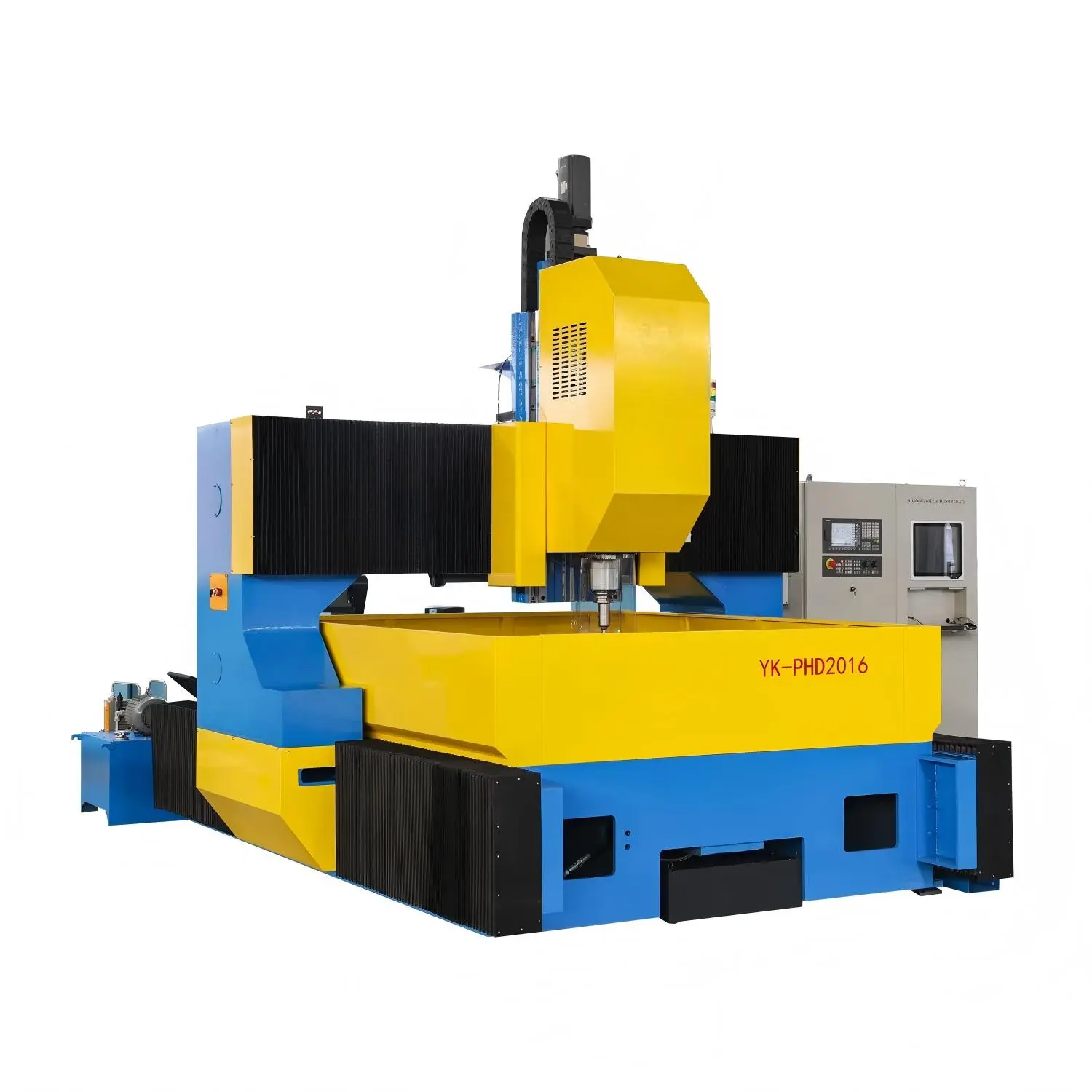

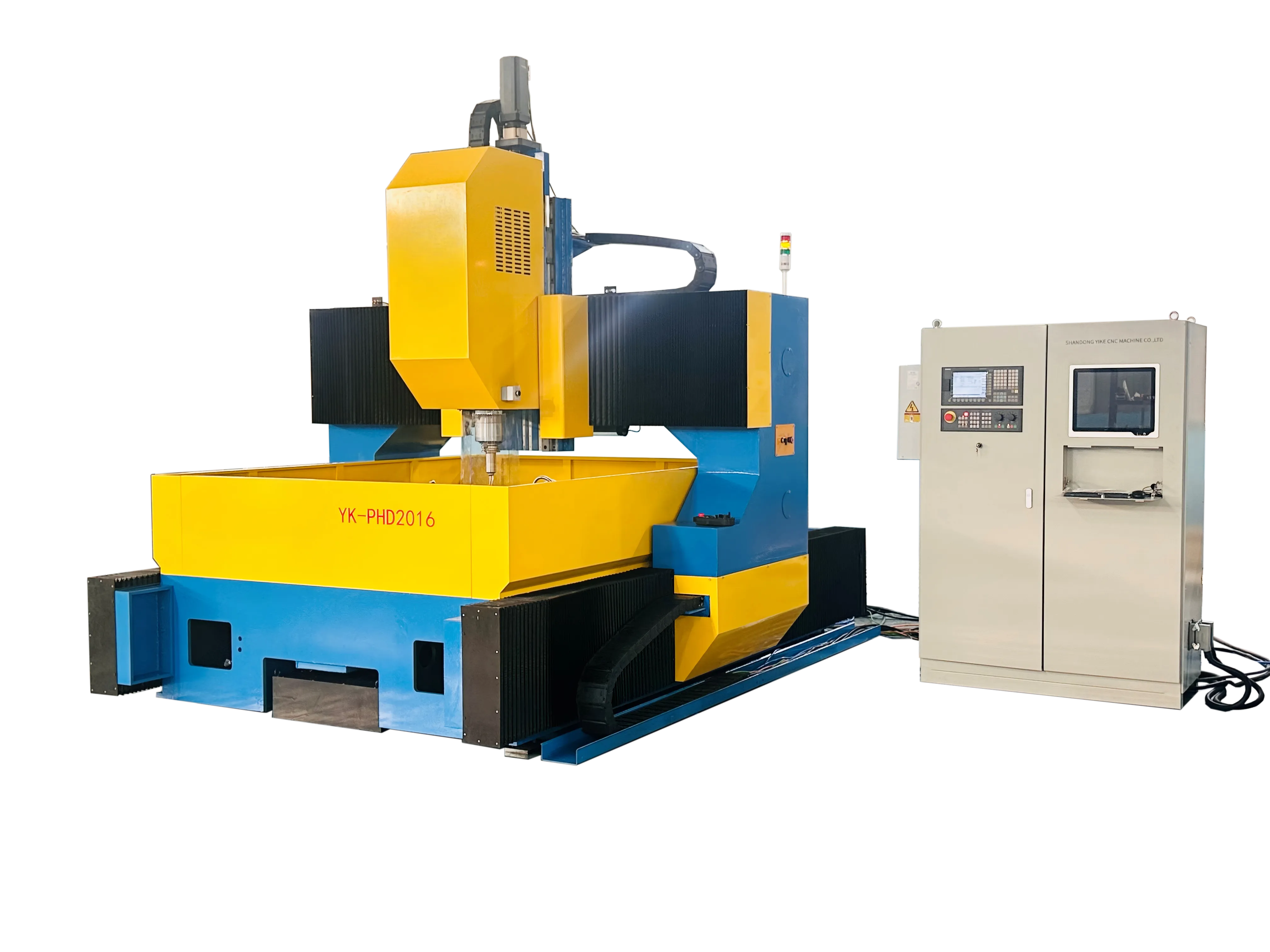

الطرازات: YK-PHD1010 / YK-PHD1616 / YK-PHD2016 / YK-PHD3016 / YK-PHD4016
هذه السلسلة عبارة عن آلة تفريز وحفر CNC عالية السرعة بجسر متحرك، مصممة لعمليات الحفر واللولبة والتفريز للألواح الفولاذية والفلنجات والمبادلات الحرارية وألواح الأنابيب ومحامل الدوران. تدعم مثاقب الكربيد ذات التبريد الداخلي لتطبيقات الحفر عالية السرعة. ومزودة إما بأنظمة CNC من KND أو Siemens تتميز بتحكم عبر الناقل، وتوفر الآلة تشغيلًا سهل الاستخدام وإنتاجًا آليًا عالي الدقة، مما يجعلها مثالية للتصنيع متعدد الأصناف والدفعات الصغيرة إلى المتوسطة.
2.المعلمات الفنية لآلة التفريز والحفر CNC عالية السرعة للألواح الفولاذية:
3.خصائص آلة التفريز والحفر CNC عالية السرعة للألواح الفولاذية:

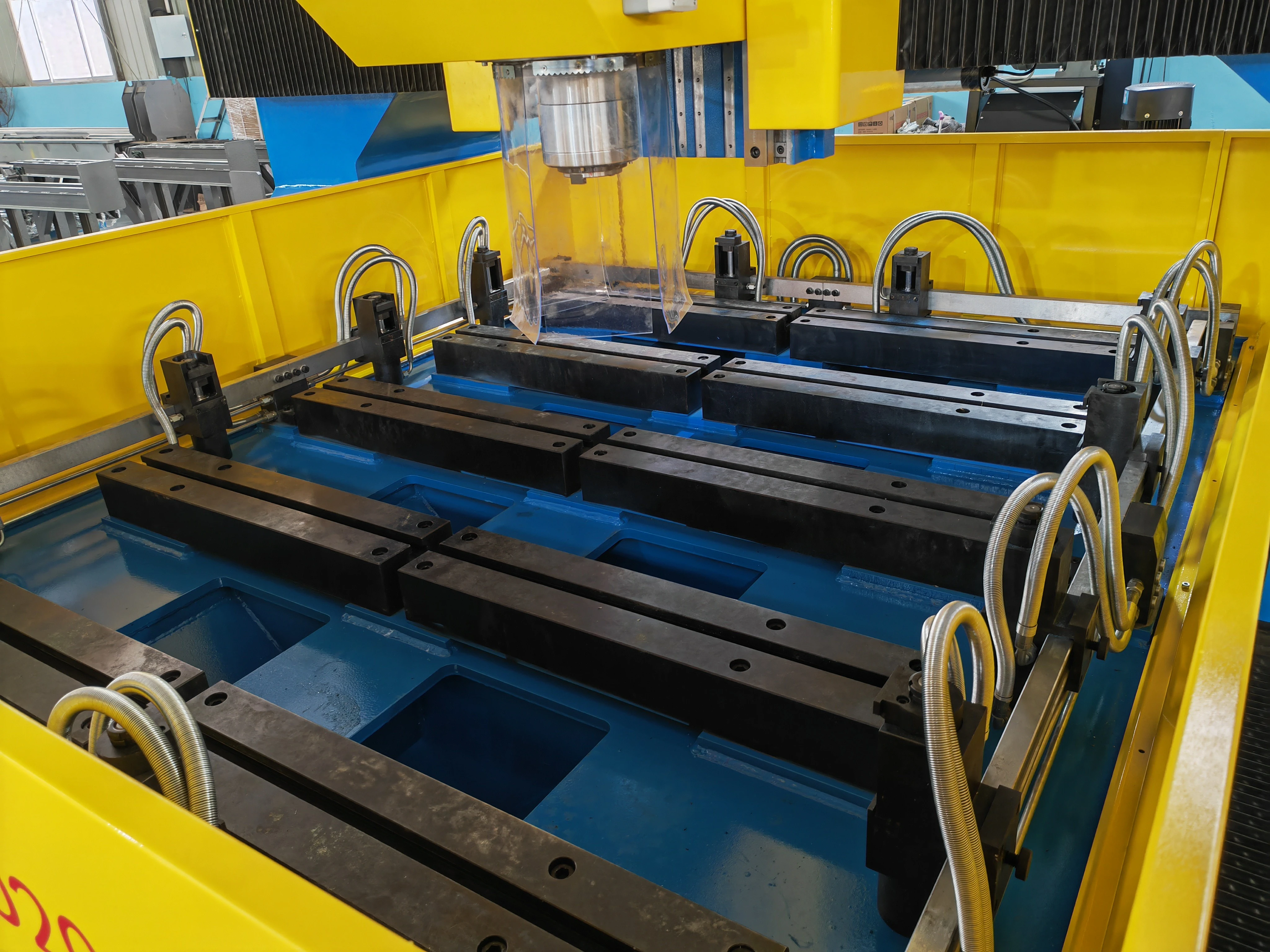

3.1 تهدف هذه الآلة إلى حفر الثقوب في الألواح المعدنية للهياكل الفولاذية الإنشائية وأبراج الطاقة والمعدات البتروكيميائية. وتعتمد هيكلًا جسريًا. تُدار المحاور X وY وZ بواسطة محركات مؤازرة من خلال لولب كروي دقيق. وهي تتموضع تلقائيًا بدقة وسرعة وتنجز عمليات الحفر تلقائيًا.
3.2 يعتمد نظام التحكم في هذه الآلة نظام التحكم KND أو SIEMENS، وهو سهل الاستخدام للمشغلين الجدد حتى دون خبرة واسعة.

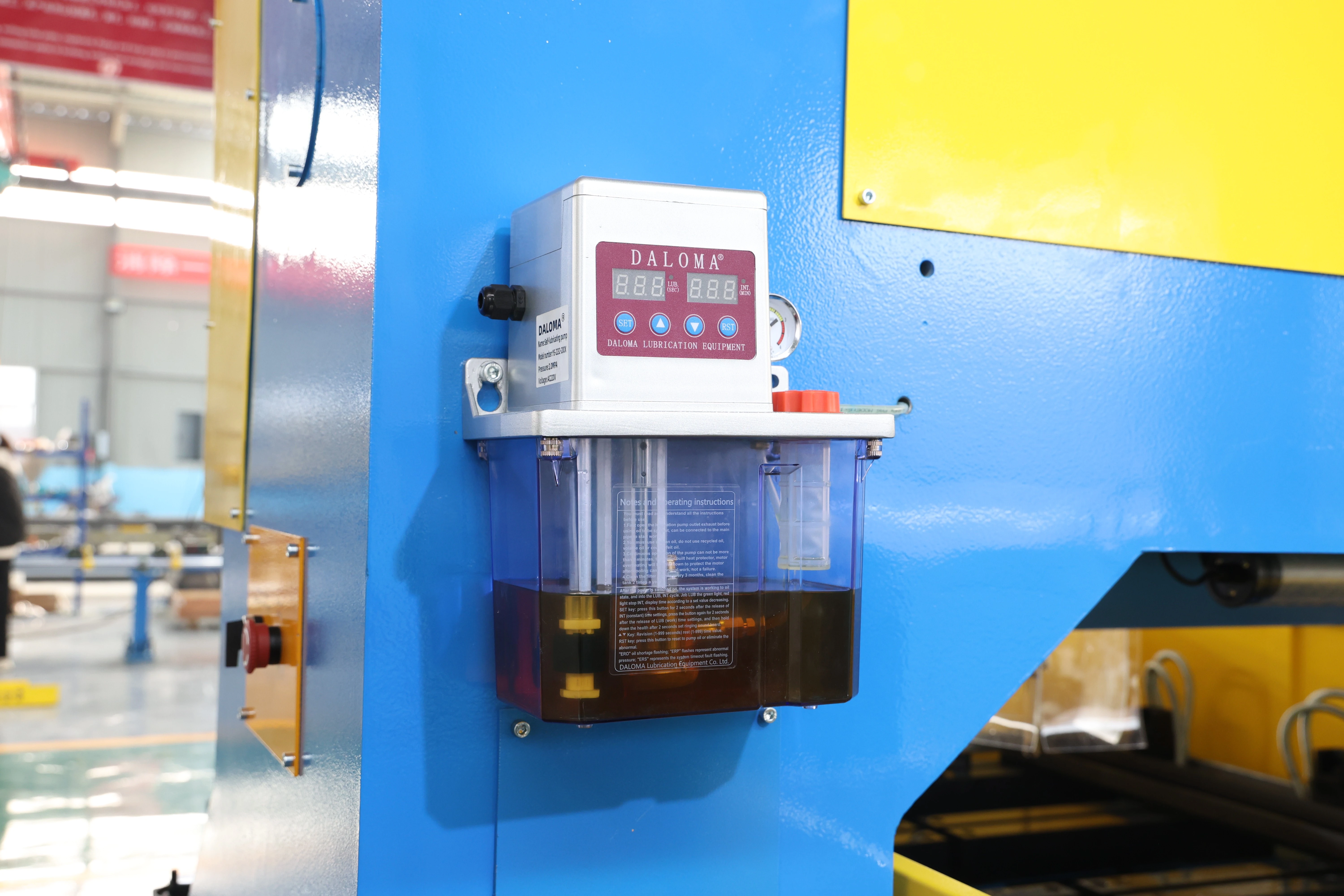

3.3 يقلل نظام إزالة الرايش الأوتوماتيكي ونظام التبريد الدوراني من الوقت غير الإنتاجي وكثافة العمل. ولا يحتاج المشغل إلا إلى تحميل وتفريغ قطعة العمل وتغيير المثاقب.

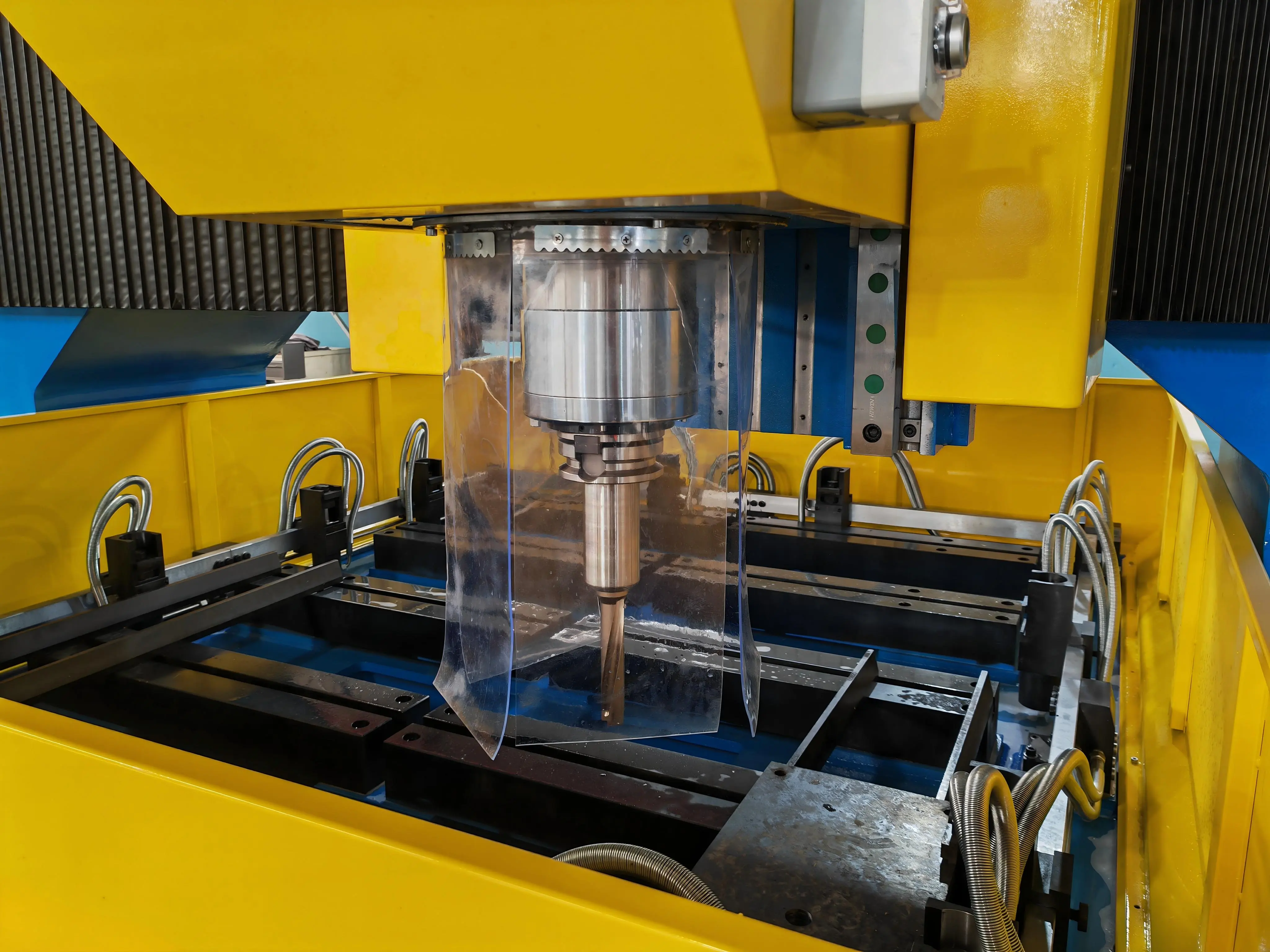

3.4 تستخدم الآلة مغزل BT40/BT50 من تايوان، ومغزلًا عالي الدقة من نوع التبريد الداخلي. ويمكنها استخدام مثاقب الكربيد. كما تعتمد الآلة أسطوانة أدوات هوائية لتسهيل تغيير الأدوات. ويُدار محرك المغزل الرئيسي عالي القدرة بواسطة سير تزامني مؤازر. ويمكنه تحمل نطاق واسع من سرعات الدوران.
3.5 صُممت آلة الحفر CNC هذه وفقًا لخصائص قطعة العمل ومتطلبات الدقة؛ وهي مدمجة ومرنة وتلبي متطلبات المعالجة بشكل أفضل. سواء كانت الثقوب مرتبة في دائرة أو خط مستقيم، يمكنها إنجاز العمل بسرعة ودقة. لذلك، تُعد هذه الآلة خيارًا اقتصاديًا.
