1.Introducción de la máquina CNC de taladrado y fresado de alta velocidad para placas de acero

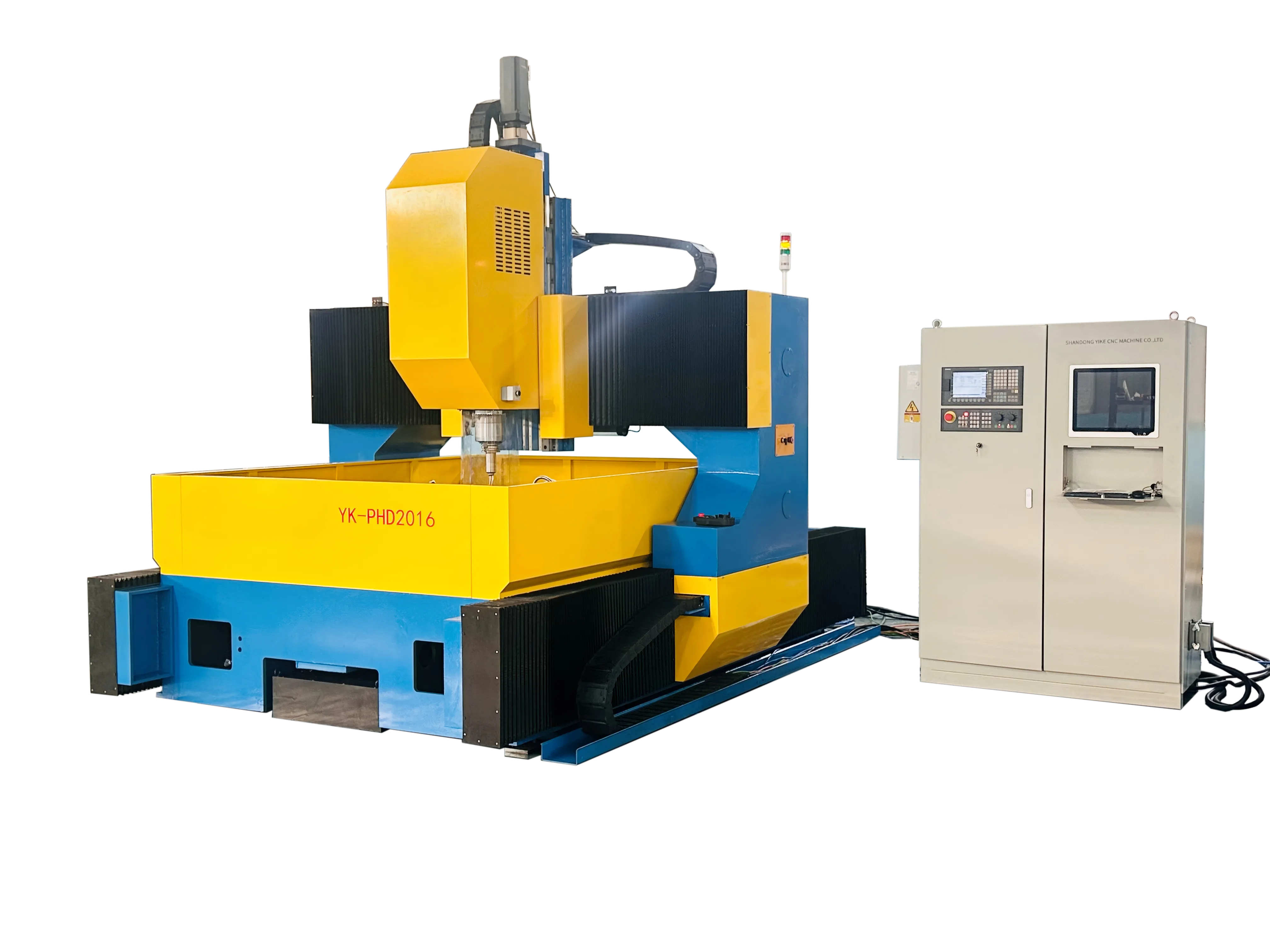

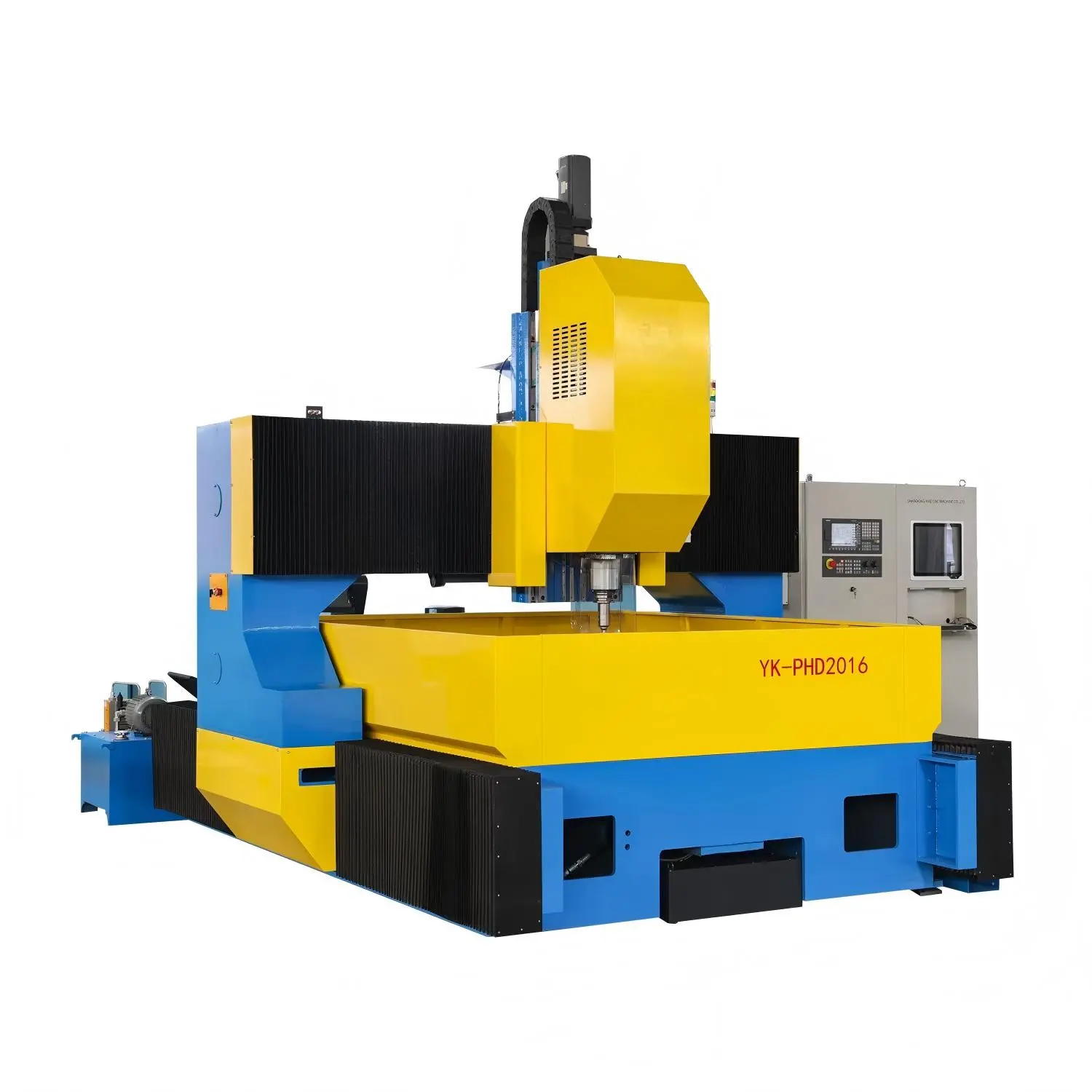

Modelos: YK-PHD1010 / YK-PHD1616 / YK-PHD2016 / YK-PHD3016 / YK-PHD4016
Esta serie es una máquina CNC de taladrado y fresado de alta velocidad con pórtico móvil, diseñada para operaciones de taladrado, roscado y fresado en placas de acero, bridas, intercambiadores de calor, placas tubulares y coronas de orientación. Admite brocas de carburo con refrigeración interna para aplicaciones de taladrado de alta velocidad. Equipada con sistemas CNC KND o Siemens con control por bus, la máquina ofrece un manejo sencillo y proporciona una producción automatizada de alta precisión, ideal para la fabricación de lotes pequeños y medianos de gran variedad.
2.Parámetros técnicos de la máquina CNC de taladrado y fresado de alta velocidad para placas de acero:
3.Características de la máquina CNC de taladrado y fresado de alta velocidad para placas de acero:

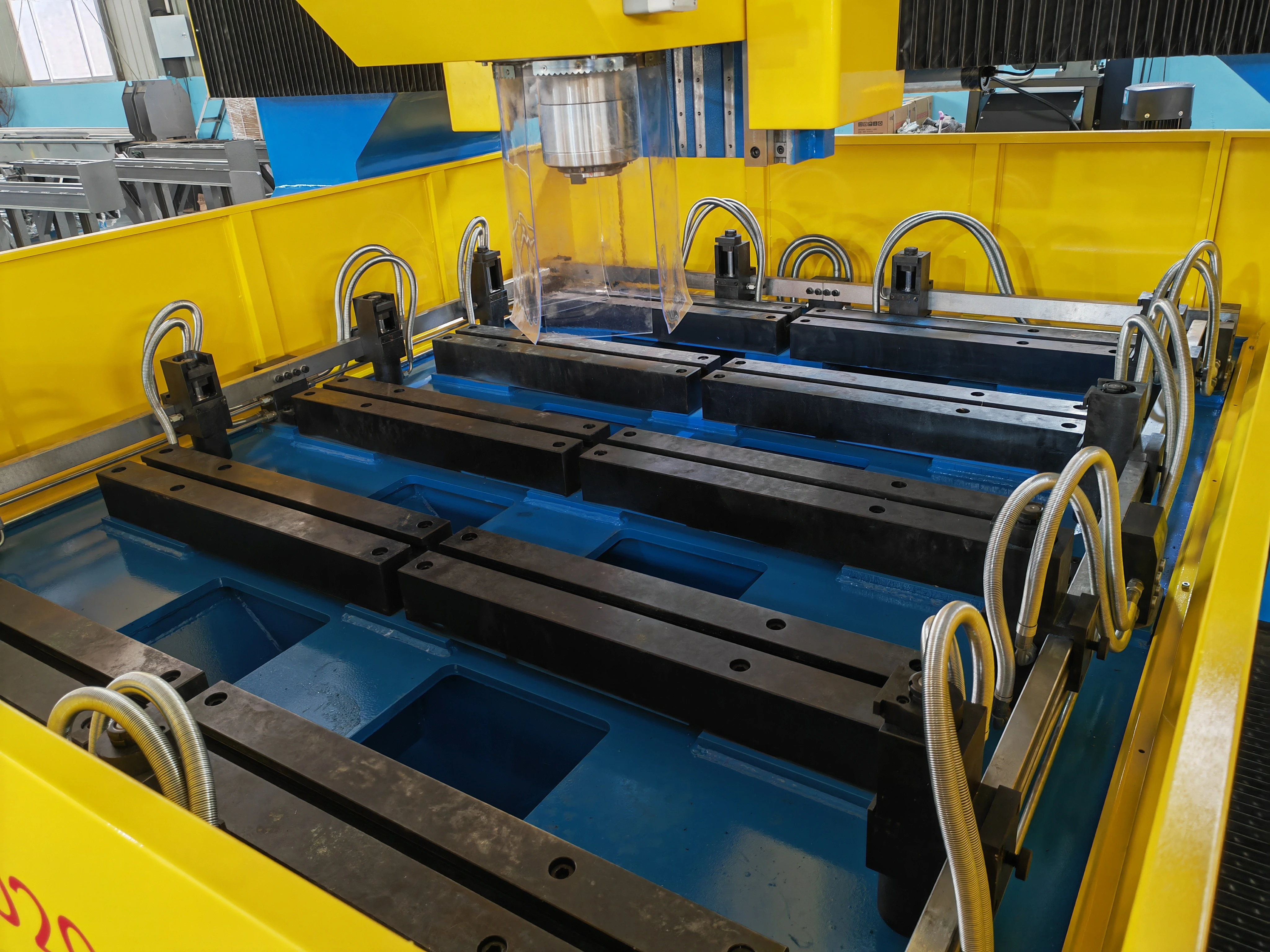

3.1 Esta máquina está diseñada para taladrar agujeros en placas metálicas de estructuras de acero para construcción, torres eléctricas y equipos petroquímicos. Adopta una estructura tipo pórtico. Los ejes X, Y y Z son accionados por servomotores mediante husillos de bolas de precisión. Realiza el posicionamiento automático, preciso y rápido, y completa automáticamente el procesamiento de taladrado.
3.2 El sistema de control de esta máquina adopta el sistema de control KND o SIEMENS, que es fácil de usar incluso para operadores nuevos sin mucha experiencia.

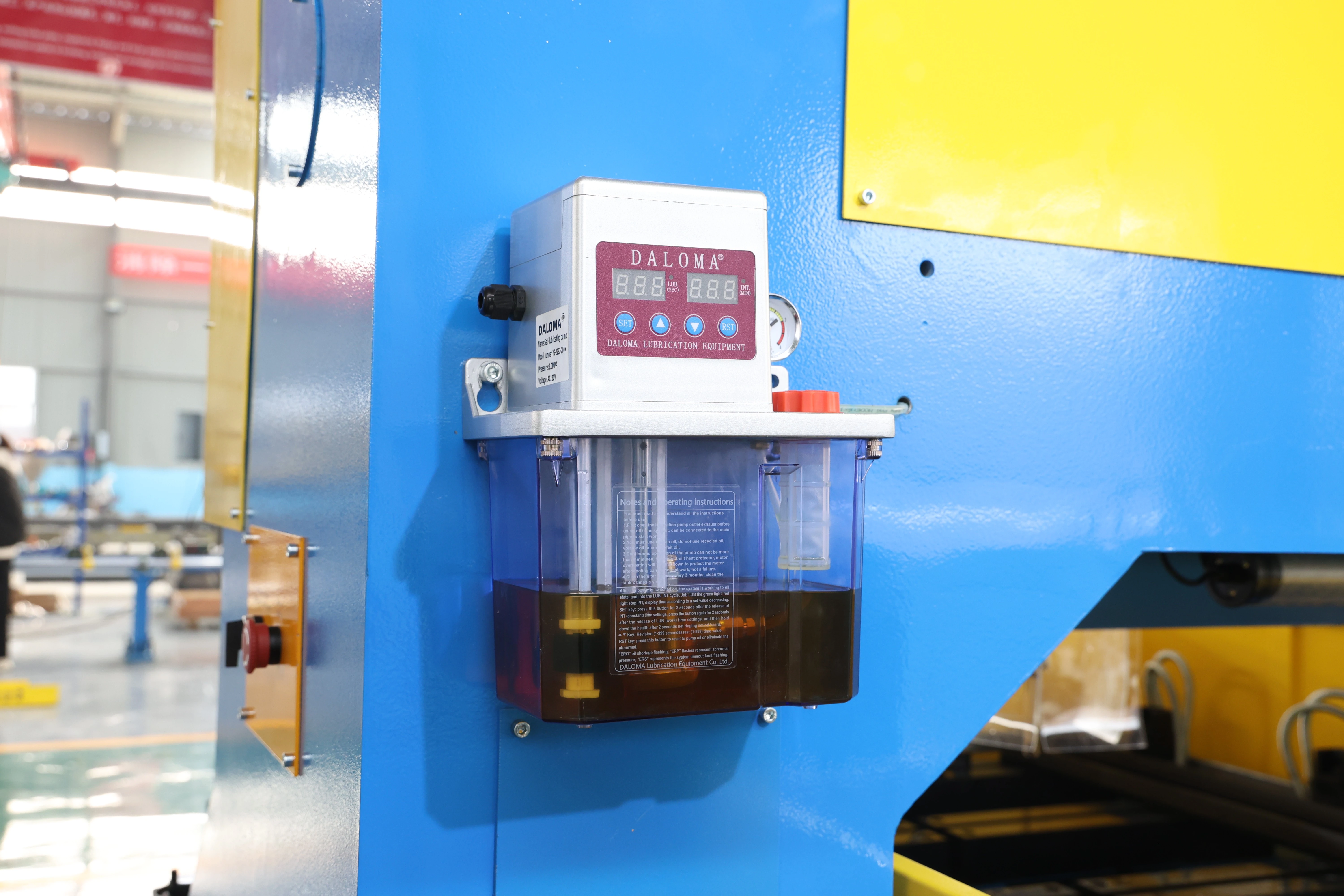

3.3 El sistema automático de evacuación de virutas y refrigeración por circulación reduce el tiempo no productivo y la intensidad de trabajo. El operador solo necesita cargar y descargar la pieza de trabajo y cambiar las brocas.

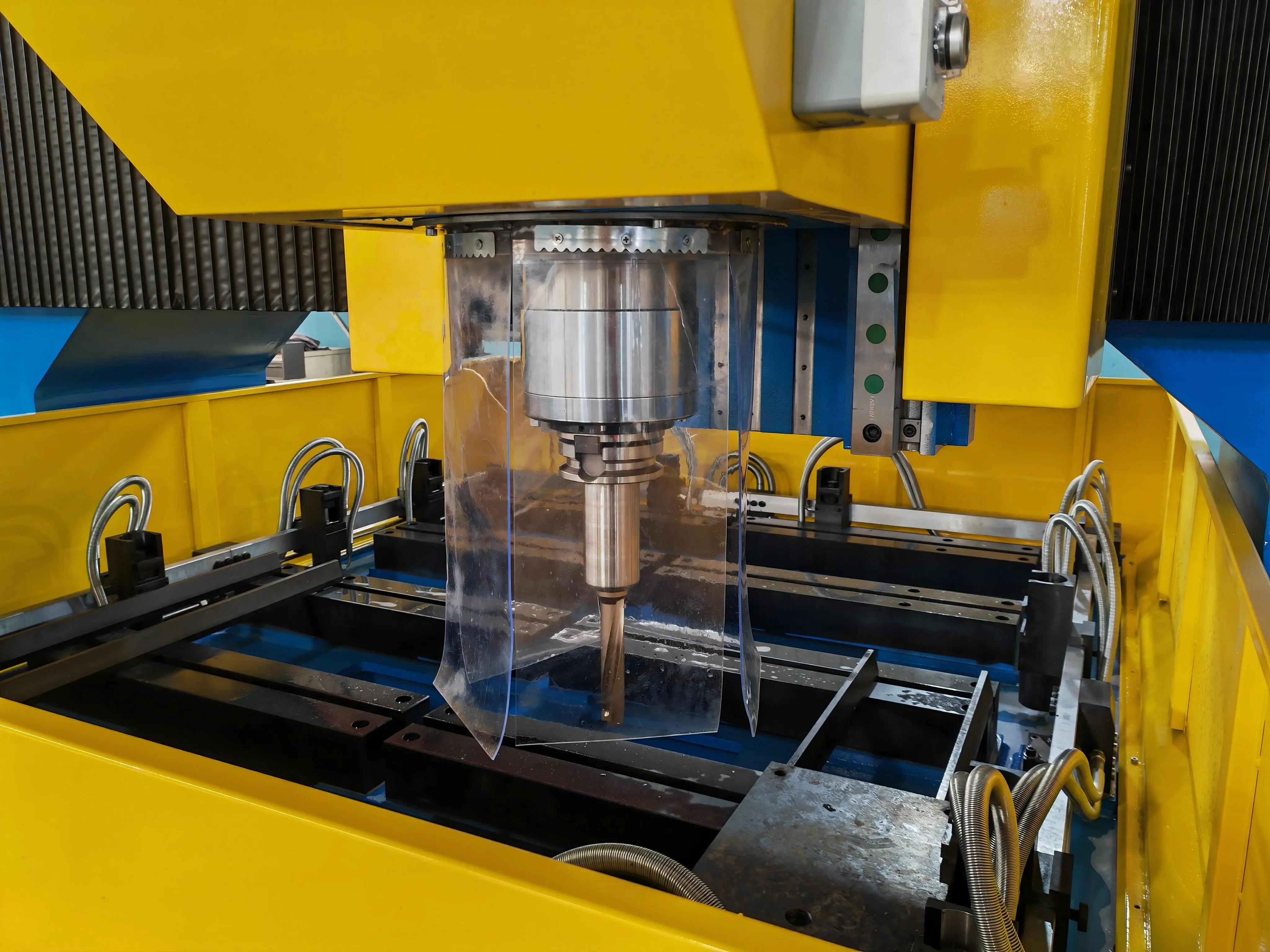

3.4 La máquina utiliza un husillo Taiwan BT40/BT50, de tipo refrigeración interna y alta precisión. Puede utilizar brocas de carburo. La máquina también adopta un cilindro neumático para herramientas, lo que facilita el cambio de herramientas. El motor principal del husillo de alta potencia es accionado por una correa síncrona servo. Puede soportar un amplio rango de velocidades de rotación.
3.5 Esta máquina de taladrado CNC está diseñada según las características de la pieza de trabajo y los requisitos de precisión; tiene una estructura compacta y es flexible, cumpliendo mejor los requisitos de procesamiento. Independientemente de que los agujeros estén dispuestos en círculo o en línea recta, puede completar el trabajo de forma rápida y precisa. Por lo tanto, esta máquina es una opción rentable.
