آلة قطع الأنابيب وتشطيفها
آلة قطع الأنابيب وتشطيفها
تعالج صفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم بسماكة من 6–80mm (قياسي) وحتى 6–400mm (للخدمة الشاقة)، مع إمكانية ضبط زاوية الشطف من 0°–90°. تشمل الميزات التثبيت التلقائي وكشف الحواف وقضيب موصل منزلق-تلامسي لضمان السلامة.
وبالمقارنة مع آلات تخطيط الحواف، فهي توفر تكلفة أقل واستهلاكًا أقل للطاقة وتشطيبًا أفضل وصيانة أبسط. تُستخدم على نطاق واسع في أوعية الضغط والغلايات وبناء السفن والآلات الثقيلة.
مجموعة كاملة من الآلات وحلول مخصصة غير قياسية
شهادات معتمدة وبراءات اختراع مستقلة للبحث والتطوير
أكثر من 10 سنوات من التصدير العالمي وحالات مشاريع حول العالم
التنقل
1. مقدمة عنآلة قطع الأنابيب وشطف الحواف:
1.1 الإطار الرئيسي ملحوم ويخضع لمعالجة إزالة الإجهاد بدرجة حرارة عالية لمنع التشوه.
1.2 يجمع القضيب التوجيهي بين دعامات التعليق والارتكاز، مما يوفر ثباتًا أكبر من التصاميم التقليدية ويقلل الاهتزاز.
1.3 جهاز التغذية يعمل بالمحرك مع تحكم VFD، ويوفر سرعة متغيرة باستمرار من 0.13 إلى 1.0 m/min.
1.4 يعتمد رأس التفريز على إدخالات قطع قياسية قابلة للفهرسة لسهولة الاستبدال وتعدد الاستخدامات.
1.5 يتيح جهاز إيقاف قطعة العمل المدمج تحديد موضع الصفائح المعدنية بسرعة ودقة.
1.6 يتم توفير نظام دعم سفلي مخصص لضمان المعالجة المستقرة لقطع العمل الطويلة جدًا.
1.7 تستخدم الآلة نظام قضيب موصل منزلق-تلامسي، وهو أكثر أمانًا وجمالًا من الكابلات المعلقة التقليدية.

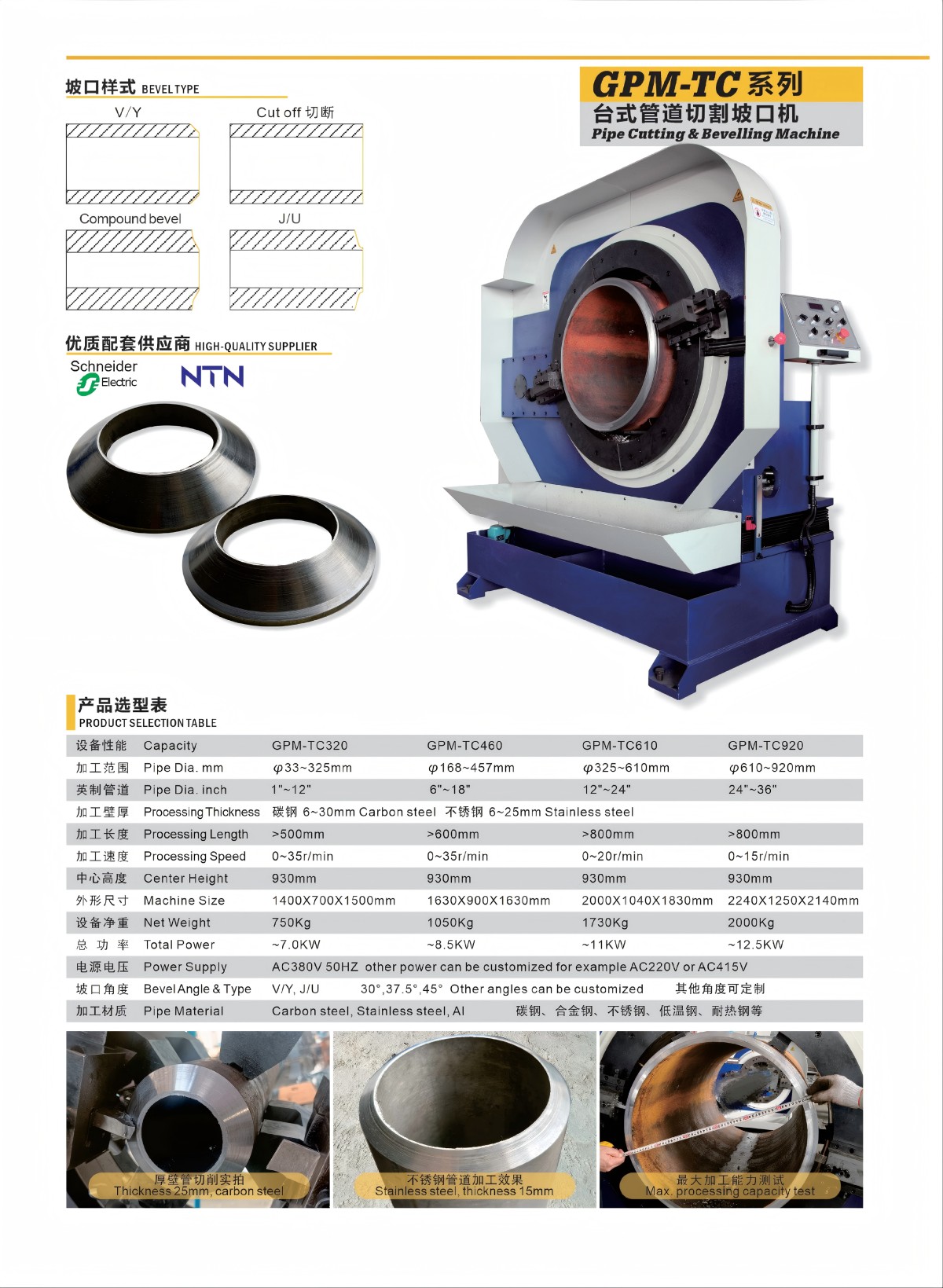

2. المعلمات التقنية لآلة قطع الأنابيب وشطف الحواف

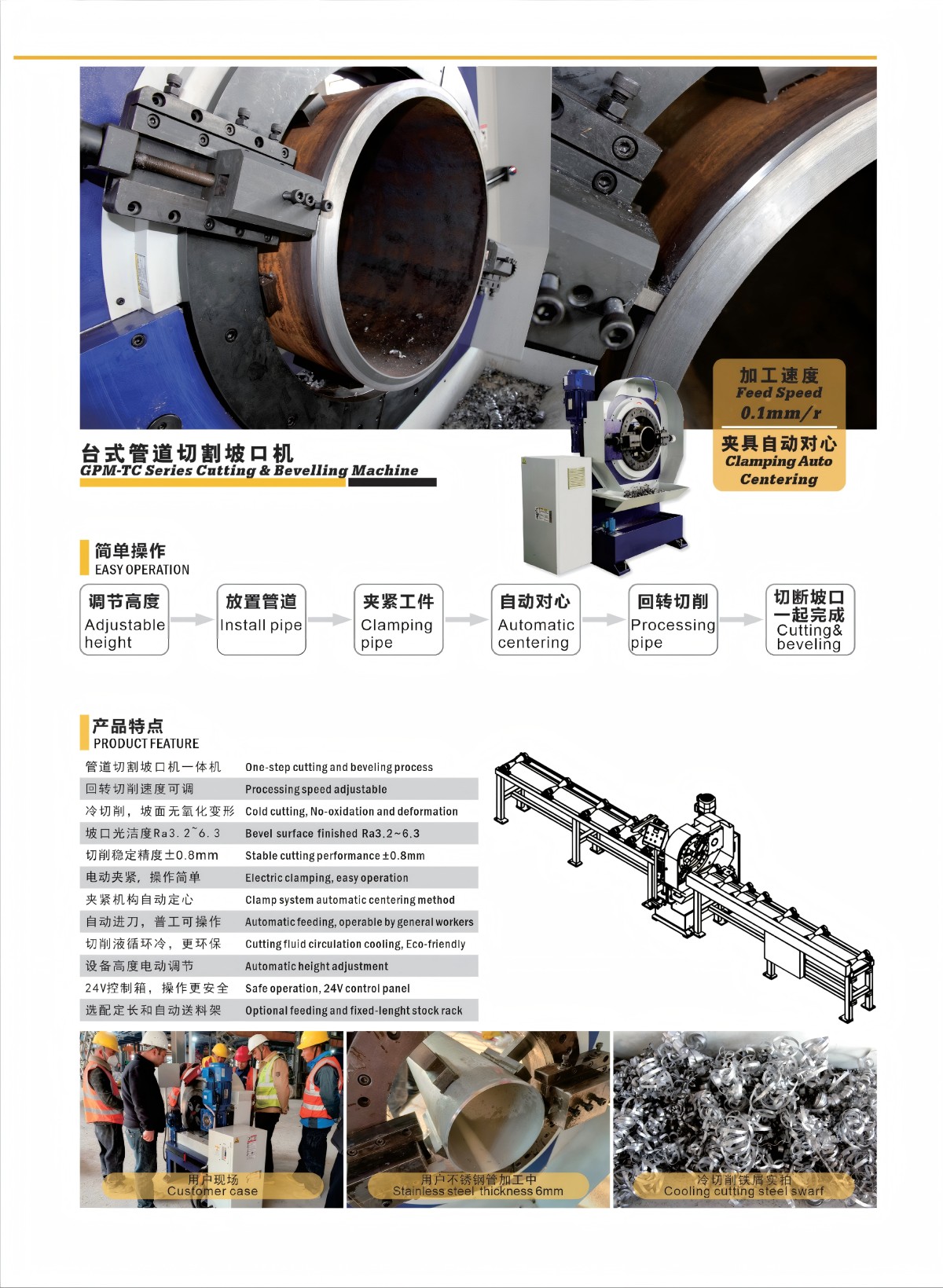

3. خصائص آلة قطع الأنابيب وشطف الحواف:
3.1 كفاءة ودقة عاليتان: باستخدام التفريز عالي السرعة، تصل الدقة إلى مستوى الميكرون. تُشكّل حواف شطف مستقيمة ومائلة وعلى شكل U وV وK في تمريرة واحدة، مما يلغي الطحن الثانوي.
3.2 درجة عالية من الأتمتة: تتيح الأنواع ذات الحركة التلقائية وCNC التثبيت التلقائي وكشف الحواف والتغذية والعودة، مما يقلل العمل اليدوي ويزيد الإنتاجية.
3.3 قدرة قوية على التكيف: تعالج صفائح الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم. تتراوح السماكة من 6–80mm للطرازات القياسية، بينما تصل الطرازات الثقيلة ذات العارضة غير الضاغطة إلى 6–400mm.
3.4 ضبط مرن لزاوية الشطف: يمكن عادةً ضبط زاوية الشطف من 0° إلى 90°. تدعم بعض الطرازات نطاقات 15°–60° أو 30°–60° لمتطلبات محددة.
3.5 استهلاك منخفض للطاقة وتكلفة منخفضة: بالمقارنة مع آلات تخطيط الحواف، توفر سعرًا أقل واستهلاكًا أقل للطاقة وتشطيبًا أفضل للسطح وإجراءات صيانة أبسط.
3.6 تصميم هيكلي متقدم: القضبان التوجيهية قابلة للفك ومعالجة حراريًا لضمان حركة سلسة. يعمل نظام العودة بشكل مستقل عن التغذية لتحقيق كفاءة أعلى. زاوية رأس القاطع مرنة، ويمكن تبديل الرؤوس القياسية والمخصصة.
الأسئلة الشائعة حول المنتجات
تستخدم آلة تفريز الحواف قواطع تفريز دوارة عالية السرعة لإزالة المواد، مما يوفر سرعات معالجة أسرع، وتشطيبًا سطحيًا أفضل، ودقة أعلى (على مستوى الميكرون). أما مقشطة الحواف فتستخدم حركة قطع ترددية، وهي أبطأ، وتنتج أسطحًا أكثر خشونة، وتتطلب صيانة أكثر. كما تدعم آلات التفريز تشكيل عدة مقاطع للشطف في تمريرة واحدة، بينما تقتصر المقاشط عادةً على الحواف المستقيمة.
يمكن للآلة إنتاج مجموعة واسعة من أشكال الحواف المشطوبة في تمريرة واحدة، بما في ذلك:
حواف مستقيمة
حواف مائلة / مشطوبة (بأشكال V وY وX وK)
أخاديد على شكل U
حواف مشطوبة مركبة
زوايا الشطف قابلة للتعديل، وتتراوح عادةً من 0° إلى 90°، مع دعم بعض الطرازات لنطاقات محددة مثل 15°–60° أو 30°–60°.
تعالج الطرازات القياسية عادةً ألواحًا بسماكات تتراوح من 6mm إلى 80mm. وللتطبيقات الشاقة، نقدم طرازات من نوع العارضة غير الضاغطة قادرة على التعامل مع سماكات تتراوح من 6mm إلى 400mm. تعمل الآلة مع الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم وغيرها من المواد الإنشائية الشائعة.
سرعة التغذية قابلة للضبط من 0.13 إلى 1.0 م/دقيقة، ويتم التحكم بها بواسطة محرك تردد متغير (VFD). يتيح ذلك للمشغلين اختيار السرعة المثلى للمواد المختلفة ومتطلبات الشطف، بما يوازن بين الإنتاجية وعمر الأداة.
تتميز الآلة بما يلي:
إطار رئيسي ملحوم مع معالجة حرارية لإزالة الإجهاد لمنع التشوه
تصميم مشترك لسكة توجيه معلقة وسكة توجيه للحامل لتقليل الاهتزازات
نظام تغذية يعمل بالمحرك مع تحكم دقيق في السرعة بواسطة VFD
قواطع تفريز قياسية عالية الجودة لضمان قطع متسق
تضمن عناصر التصميم هذه تشغيلًا مستقرًا ودقة قابلة للتكرار حتى في ظل ظروف الإنتاج المستمر.
تشمل الصيانة الدورية ما يلي:
فحص واستبدال لقم قاطع التفريز عند الحاجة
تشحيم القضبان التوجيهية والأجزاء المتحركة
فحص VFD والتوصيلات الكهربائية
تنظيف الماكينة بعد الاستخدام لإزالة الرايش المعدني والمخلفات
فحص النظام الهيدروليكي/الهوائي (إن وُجد)
معايرة أجهزة تموضع قطعة العمل بشكل دوري
تضمن الصيانة الوقائية المنتظمة موثوقية طويلة الأمد ودقة وعمر خدمة أطول للماكينة. نوفر جداول صيانة مفصلة ودعمًا لقطع الغيار.
