Máquina de corte y biselado de tubos
Máquina de corte y biselado de tubos
Procesa placas de acero al carbono, acero inoxidable y aluminio de 6–80mm (estándar) hasta 6–400mm (servicio pesado), con ajuste del ángulo de bisel de 0°–90°. Incluye sujeción automática, detección de bordes y barra conductora de contacto deslizante para mayor seguridad.
En comparación con las cepilladoras de bordes, ofrece menor coste, menor consumo energético, mejor acabado y un mantenimiento más sencillo. Se utiliza ampliamente en recipientes a presión, calderas, construcción naval y maquinaria pesada.
Gama completa de maquinaria y soluciones personalizadas no estándar
Certificados autorizados y patentes de I+D independientes
Más de 10 años de exportación global y proyectos en todo el mundo
Navegación
1.Introducción a lamáquina de corte y biselado de tubos:
1.1 El bastidor principal está soldado y se somete a alivio de tensiones a alta temperatura para evitar deformaciones.
1.2 La guía combina soportes de suspensión y apoyo, ofreciendo mayor estabilidad que los diseños convencionales y reduciendo las vibraciones.
1.3 El dispositivo de avance funciona mediante motor con control VFD, proporcionando velocidad infinitamente variable de 0.13 a 1.0 m/min.
1.4 El cabezal de fresado utiliza insertos de corte indexables estándar para facilitar la sustitución y ofrecer aplicaciones versátiles.
1.5 Un dispositivo de tope de pieza integrado permite el posicionamiento rápido y preciso de placas metálicas.
1.6 Se proporciona un sistema de soporte inferior específico para garantizar un procesamiento estable de piezas extralargas.
1.7 La máquina utiliza un sistema de barra conductora de contacto deslizante, más seguro y estético que los cables colgantes tradicionales.

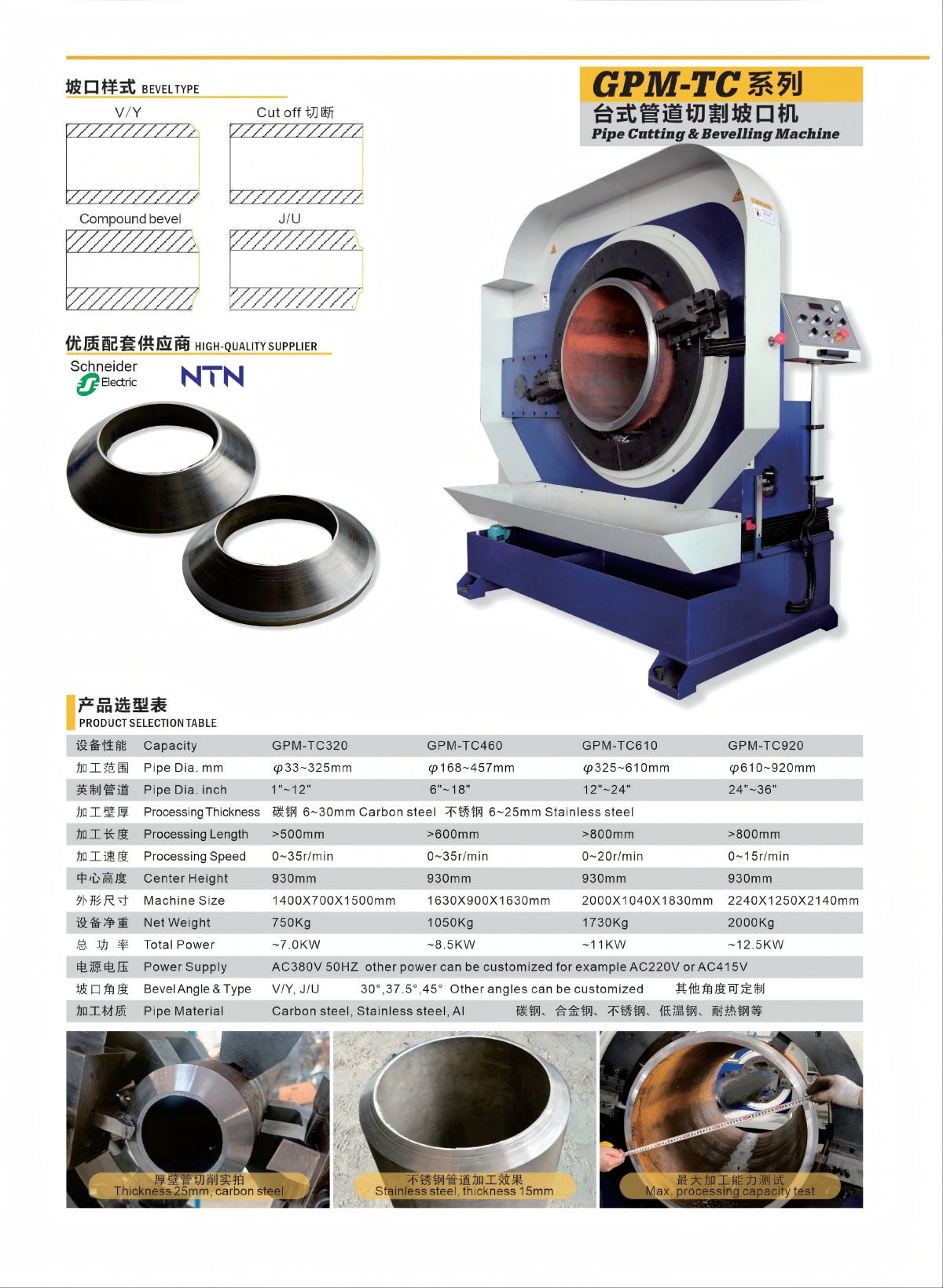

2.Parámetros técnicos de la máquina de corte y biselado de tubos

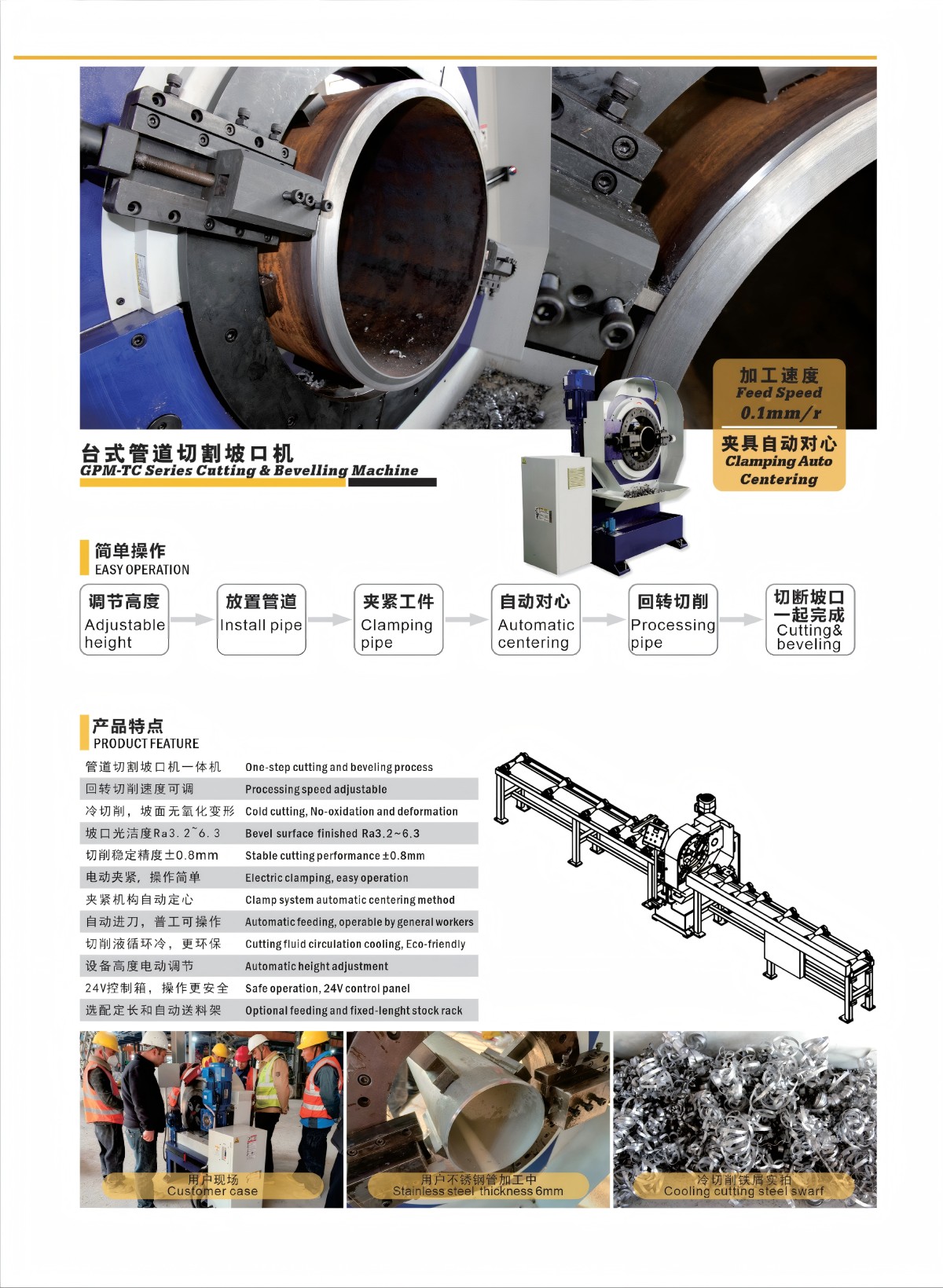

3. Características de la máquina de corte y biselado de tubos:
3.1 Alta eficiencia y precisión: mediante fresado de alta velocidad, la precisión alcanza el nivel micrométrico. Forma biseles rectos, inclinados, en forma de U, V y K en una sola pasada, eliminando el rectificado secundario.
3.2 Alto grado de automatización: los tipos de desplazamiento automático y CNC permiten sujeción automática, detección de bordes, avance y retorno, reduciendo el trabajo manual y aumentando la productividad.
3.3 Gran adaptabilidad: procesa placas de acero al carbono, acero inoxidable y aluminio. El espesor varía de 6–80mm para los modelos estándar, mientras que los tipos de servicio pesado con viga sin presión alcanzan 6–400mm.
3.4 Ajuste flexible del ángulo de bisel: normalmente, el ángulo de bisel es ajustable de 0° a 90°. Algunos modelos admiten rangos de 15°–60° o 30°–60° para requisitos específicos.
3.5 Bajo consumo energético y coste: en comparación con las cepilladoras de bordes, ofrece menor precio, menor consumo energético, mejor acabado superficial y procedimientos de mantenimiento más sencillos.
3.6 Diseño estructural avanzado: las guías son desmontables y reciben tratamiento térmico para un desplazamiento suave. El sistema de retorno funciona de forma independiente del avance para una mayor eficiencia. El ángulo del cabezal de corte es flexible, y los cabezales estándar/personalizados son intercambiables.
Preguntas frecuentes sobre productos
Una fresadora de cantos utiliza fresas giratorias de alta velocidad para eliminar material, lo que ofrece mayores velocidades de procesamiento, un acabado superficial superior y una mayor precisión (a nivel de micras). Una cepilladora de cantos utiliza una acción de corte alternativo, que es más lenta, produce superficies más rugosas y requiere más mantenimiento. Las fresadoras también permiten realizar múltiples perfiles de bisel en una sola pasada, mientras que las cepilladoras suelen estar limitadas a cantos rectos.
La máquina puede producir una amplia variedad de perfiles de bisel en una sola pasada, entre ellos:
Bordes rectos
Bordes inclinados / biselados (formas V, Y, X, K)
Ranuras en forma de U
Biseles compuestos
Los ángulos de bisel son ajustables, normalmente de 0° a 90°, y determinados modelos admiten rangos específicos, como 15°–60° o 30°–60°.
Los modelos estándar suelen procesar placas con espesores de 6 mm a 80 mm. Para aplicaciones de servicio pesado, ofrecemos modelos sin viga de presión capaces de manejar espesores de 6 mm a 400 mm. La máquina funciona con acero al carbono, acero inoxidable, aluminio y otros materiales estructurales comunes.
La velocidad de alimentación es ajustable de 0.13 a 1.0 m/min y se controla mediante un variador de frecuencia (VFD). Esto permite a los operadores seleccionar la velocidad óptima para diferentes materiales y requisitos de biselado, equilibrando la productividad y la vida útil de la herramienta.
La máquina cuenta con:
Un bastidor principal soldado con tratamiento térmico de alivio de tensiones para evitar deformaciones
Un diseño combinado de guía suspendida y de asiento para reducir las vibraciones
Sistema de alimentación accionado por motor con control preciso de velocidad mediante VFD
Fresas estándar de alta calidad para un corte uniforme
Estos elementos de diseño garantizan un funcionamiento estable y una precisión repetible incluso en condiciones de producción continua.
El mantenimiento rutinario incluye:
Inspeccionar y sustituir las plaquitas de la fresa según sea necesario
Lubricar las guías y las piezas móviles
Comprobar el VFD y las conexiones eléctricas
Limpiar la máquina después de su uso para eliminar virutas metálicas y residuos
Inspeccionar el sistema hidráulico/neumático (si está equipado)
Calibrar periódicamente los dispositivos de posicionamiento de piezas de trabajo
El mantenimiento preventivo regular garantiza fiabilidad a largo plazo, precisión y una vida útil prolongada de la máquina. Proporcionamos programas detallados de mantenimiento y soporte de piezas de repuesto.
