1. مقدمة عن آلة تفريز الوجوه CNC:

صُممت آلة تفريز الوجوه خصيصًا لتفريز وجوه المكونات الهيكلية المعدنية، بما في ذلك العوارض H والعوارض الصندوقية والعوارض المتقاطعة والأعمدة. وهي توفر أسطحًا مستوية ودقيقة عند نهايات قطع العمل لضمان الملاءمة والمحاذاة الدقيقتين لعمليات اللحام أو التجميع اللاحقة.

الميزات الرئيسية:

نطاق معالجة واسع – قادرة على تفريز نهايات العوارض حتى 2500mm × 2000mm (كحد أقصى)

تشغيل سهل الاستخدام – هيكل بسيط، وضبط سريع، والحد الأدنى من تدريب المشغل المطلوب

معدات أساسية – تُستخدم على نطاق واسع من قبل مصنّعي العوارض والأعمدة لتصنيع الهياكل

تكوين النظام:

تتكون آلة تفريز الوجوه النهائية للعوارض من المكونات الرئيسية التالية:

رأس التفريز – مزود بأدوات قطع لإزالة المواد

العمود الرافع – يدعم الحركة الرأسية لرأس التفريز

طاولة العمل – تثبت قطعة العمل أثناء التشغيل الآلي

السرير – يوفر أساسًا ثابتًا للآلة بالكامل

نظام التغذية – يتحكم في الحركة على المحاور X وY وZ

نظام التحكم الكهربائي – يدير التشغيل والمعلمات

وحدة حماية السكك – تضمن سلامة المشغل

العدة – تشمل قواطع التفريز والصفائح القابلة للاستبدال

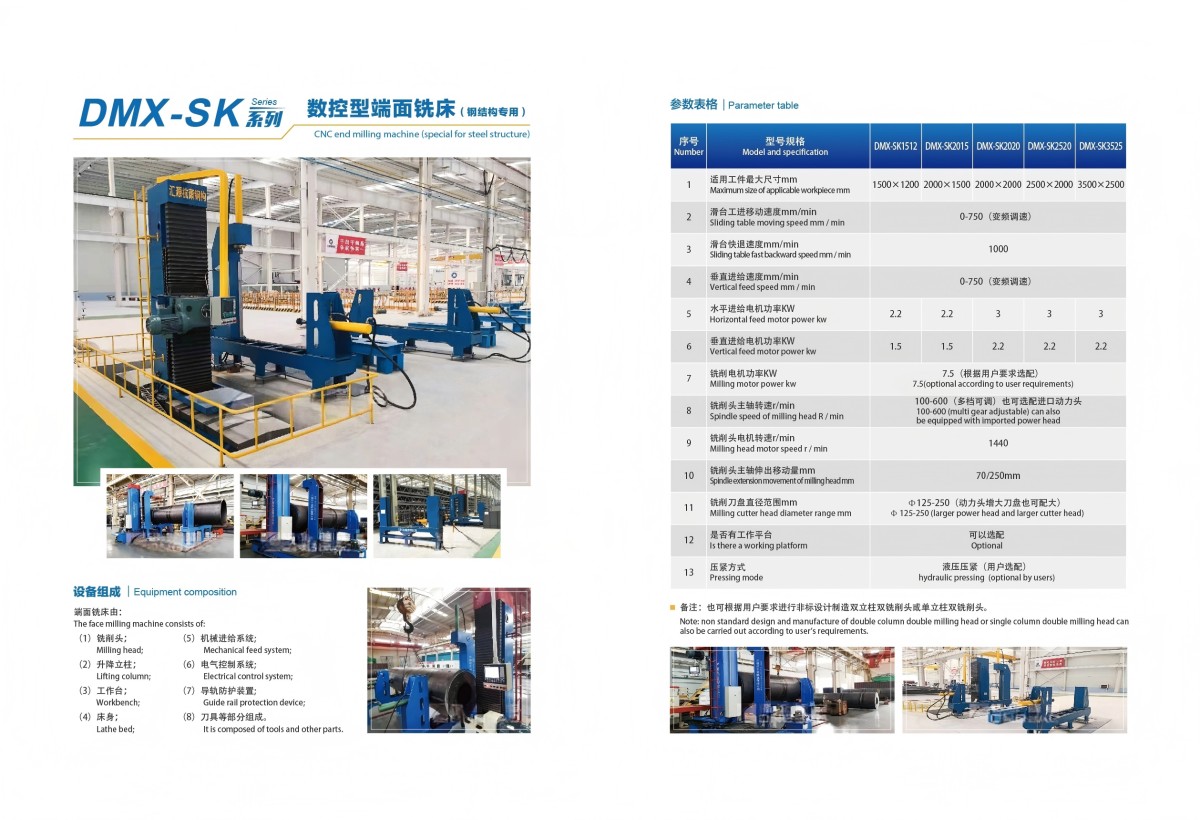

2. المعلمات الفنية لآلة تفريز الوجوه CNC

3. خصائص آلة تفريز الوجوه CNC:

3.1 معالجة عالية الدقة
يتحكم نظام CNC بدقة في مسار الأداة ومعدل التغذية، مما يضمن استواء وتعامدًا دقيقين للوجه النهائي لقطعة العمل. ويعوض النظام بفعالية الأخطاء الميكانيكية، محافظًا على دقة هندسية متسقة.

3.2 كفاءة عالية ومعدل إزالة معدن مرتفع
تقوم قواطع التفريز النهائية ذات حواف القطع الرئيسية والثانوية بالقطع والتنعيم في الوقت نفسه، مما يوفر تشطيبًا سطحيًا ممتازًا. وبالاقتران مع التحكم المستمر في السرعة VFD والمحرك المؤازر، تحقق الآلة قطعًا عالي السرعة لأقصى إنتاجية.

3.3 درجة عالية من الأتمتة
استنادًا إلى أنظمة CNC المتقدمة (مثل GSK وHuachuan)، تدعم الآلة التشغيل المبرمج مع تخزين مجموعات متعددة من المعلمات لتغيير المهام بسرعة. وهي مثالية للإنتاج الكمي مع الحد الأدنى من وقت الإعداد.

3.4 هيكل صلب وقدرة عالية على التكيف
تُصنع المكونات الرئيسية، مثل السرير والأعمدة، من حديد زهر عالي القوة (مثل حديد C250 Hanas)، مع قضبان توجيه مقساة للحفاظ على الدقة على المدى الطويل. وتعالج الآلة قطع عمل متنوعة، بما في ذلك العوارض H والأعمدة الصندوقية والقوالب والفلنجات.

3.5 تكامل متعدد الوظائف
إلى جانب تفريز الوجوه النهائية، يمكن للآلة توسيع وظائفها باستخدام ملحقات للحفر والتجويف واللولبة والشطف ومعالجة مجاري T. وتدعم بعض الطرازات الربط متعدد المحاور (مثل سبعة محاور) للعمليات المعقدة.

3.6 تشغيل مريح وسلامة عالية
مجهزة بعجلات يدوية إلكترونية، وأقفال أمان متداخلة، وتزييت تلقائي، وأغطية لقضبان التوجيه، مما يقلل من كثافة العمل ويعزز سلامة التشغيل.
