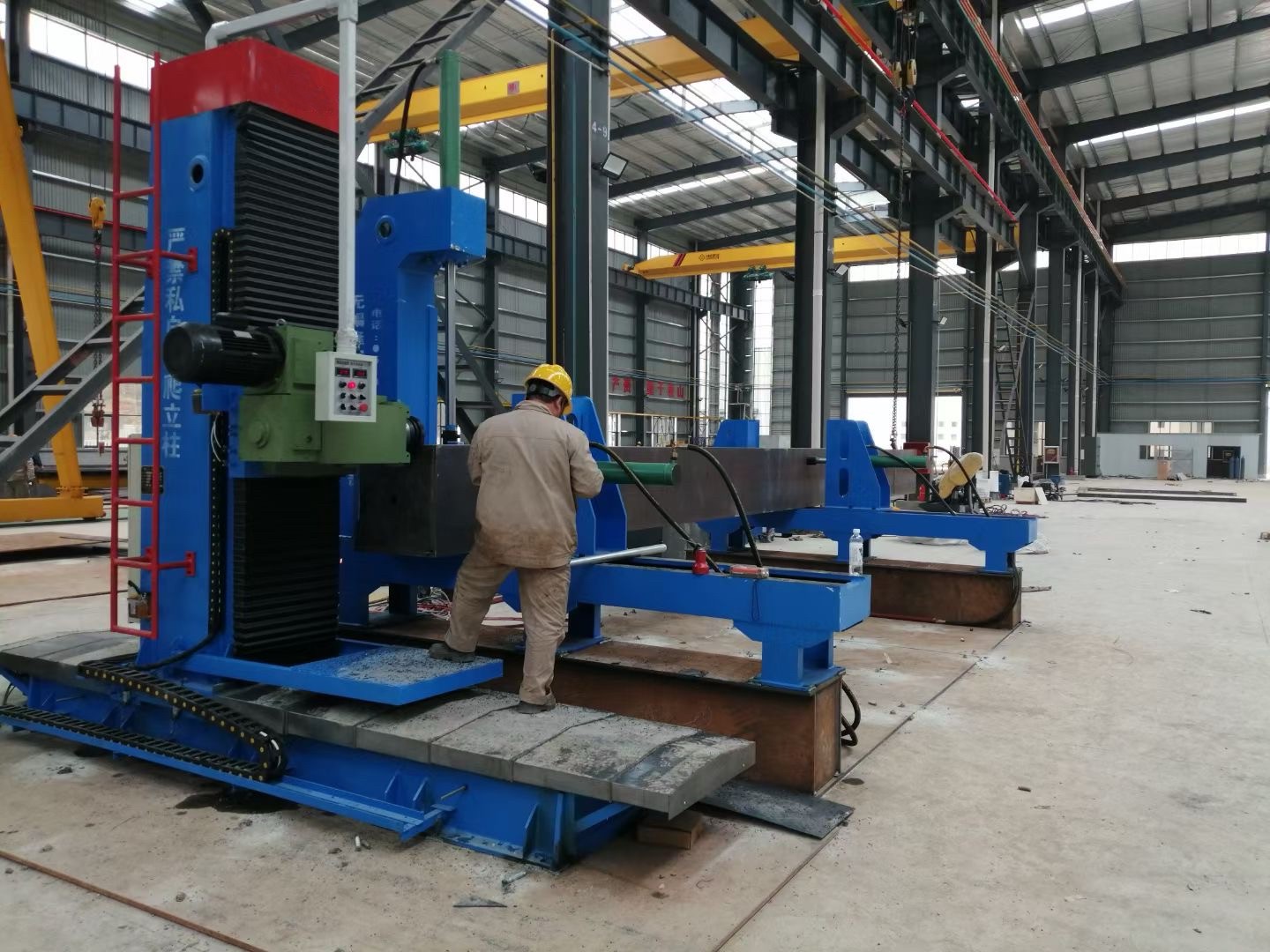

1. Введение в стандартный торцефрезерный станок с ЧПУ:

Торцефрезерный станок специально разработан для торцевого фрезерования металлических конструктивных элементов, включая двутавровые балки, коробчатые балки, поперечные балки и колонны. Он обеспечивает точные плоские поверхности на торцах заготовок, гарантируя точную подгонку и выравнивание при последующей сварке или сборке.

Основные характеристики:

Широкий диапазон обработки – позволяет фрезеровать торцы балок размером до 2500mm × 2000mm (макс.)

Удобство эксплуатации – простая конструкция, быстрая настройка, минимальные требования к обучению оператора

Необходимое оборудование – широко используется производителями балок и колонн для изготовления металлоконструкций

Состав системы:

Торцефрезерный станок для балок состоит из следующих основных компонентов:

Фрезерная головка – с режущими инструментами для удаления материала

Подъемная колонна – обеспечивает вертикальное перемещение фрезерной головки

Рабочий стол – фиксирует заготовку во время обработки

Станина – обеспечивает устойчивое основание для всего станка

Система подачи – управляет перемещением по осям X, Y и Z

Электрическая система управления – управляет работой и параметрами

Устройство защиты направляющих – обеспечивает безопасность оператора

Оснастка – включает фрезы и сменные пластины

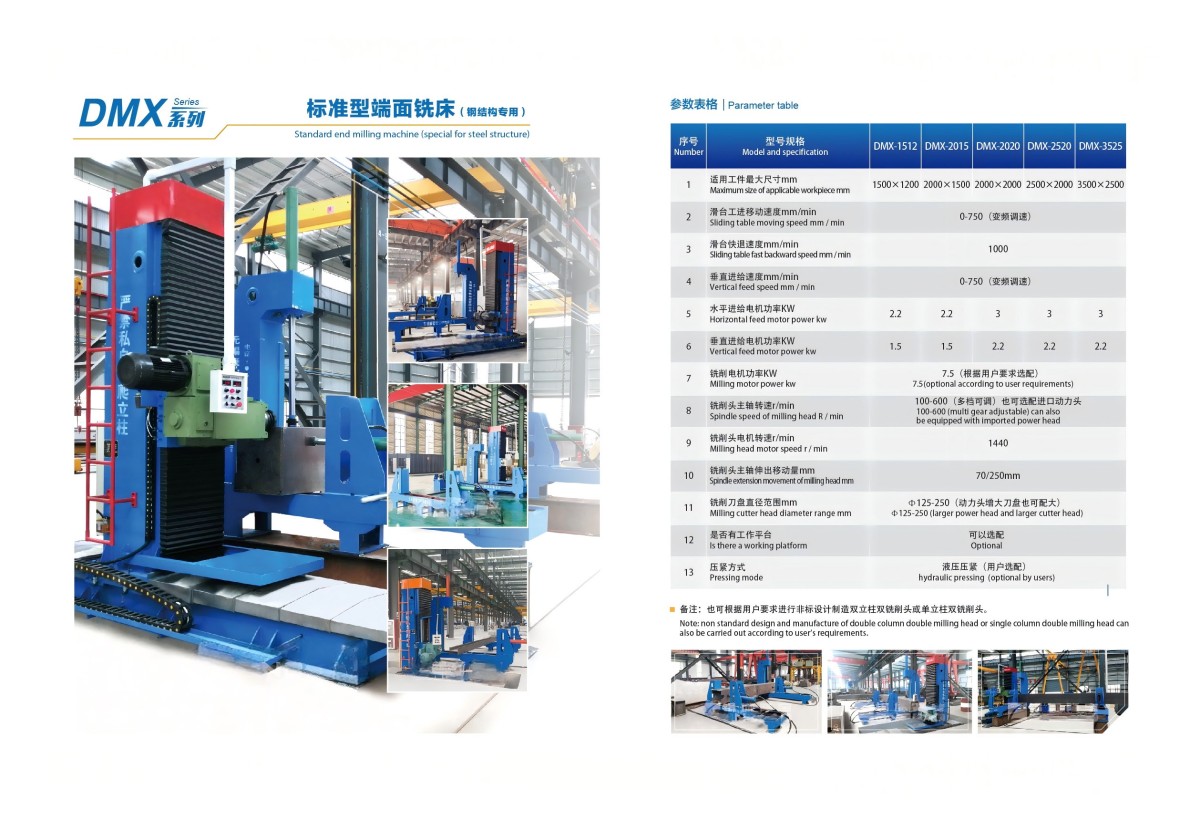

2. Технические параметры торцефрезерного станка с ЧПУ

3. Характеристики стандартного торцефрезерного станка с ЧПУ:

3.1 Высокоточная обработка
Система ЧПУ точно управляет траекторией инструмента и скоростью подачи, обеспечивая точную плоскостность и перпендикулярность торцевой поверхности заготовки. Система эффективно компенсирует механические погрешности, поддерживая стабильную геометрическую точность.

3.2 Высокая эффективность и высокая скорость съема металла
Торцевые фрезы с основными и вспомогательными режущими кромками одновременно выполняют резание и чистовую обработку, обеспечивая превосходное качество поверхности. В сочетании с бесступенчатым регулированием скорости VFD и сервоприводом станок обеспечивает высокоскоростную резку для максимальной производительности.

3.3 Высокая степень автоматизации
На базе передовых систем ЧПУ (например, GSK, Huachuan) станок поддерживает программируемую работу с хранением нескольких наборов параметров для быстрой переналадки. Идеально подходит для серийного производства с минимальным временем настройки.

3.4 Жесткая конструкция и высокая адаптивность
Основные компоненты, такие как станина и колонны, изготовлены из высокопрочного чугуна (например, чугуна C250 Hanas), а закаленные направляющие обеспечивают долговременную точность. Станок обрабатывает различные заготовки, включая двутавровые балки, коробчатые колонны, пресс-формы и фланцы.

3.5 Многофункциональная интеграция
Помимо торцевого фрезерования, станок может расширять свои функции с помощью оснастки для сверления, растачивания, нарезания резьбы, снятия фасок и обработки Т-образных пазов. Некоторые модели поддерживают многоосевую интерполяцию (например, по семи осям) для выполнения сложных операций.

3.6 Удобство эксплуатации и высокая безопасность
Оснащен электронными маховичками, защитными блокировками, автоматической системой смазки и кожухами направляющих, что снижает трудоемкость и повышает безопасность эксплуатации.
