لا تعني قابلية التموضع المتكرر الدقة المطلقة. فقد يعود ذراع الروبوت إلى النقطة المعلَّمة نفسها ضمن سماحية صغيرة جدًا على مدى مئات الدورات، بينما تظل تلك النقطة منحرفة عن إحداثيات CAD الاسمية الخاصة بها. بالنسبة للمناولة والتحميل والتفريغ ونقل التركيبات وخدمة الماكينات، تكون قابلية التكرار غالبًا هي الشاغل الأكثر مباشرة: إذ يجب أن يقترب القابض من القطعة أو التركيب أو المحطة بالطريقة نفسها في كل مرة.

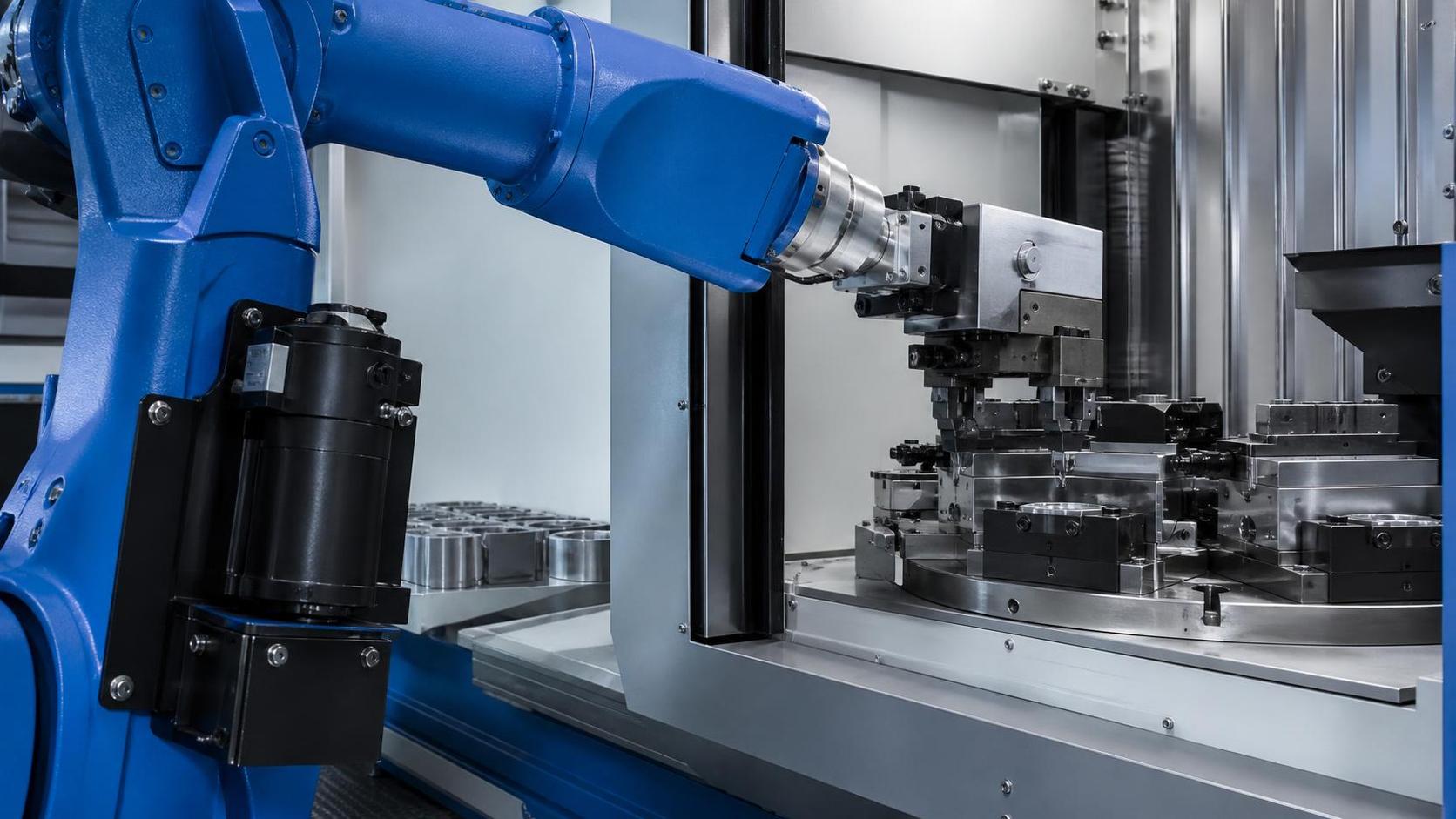

يحقق ذراع روبوت المناولة الدقيق هذا الاتساق من خلال نظام مترابط وليس عبر مكوّن منفرد. تحد الصلابة الميكانيكية من الانحراف المادي؛ وتتحكم المحركات المؤازرة ووحدات القيادة في الحركة؛ وتبلغ المشفرات عن موضع المحور الفعلي؛ وتصحح وحدة التحكم الانحرافات باستمرار؛ وتربط المعايرة الإحداثيات الداخلية للروبوت بالخلية الفعلية. يعتمد الأداء المستقر على بقاء جميع هذه العناصر متوائمة تحت ظروف الحمولة والسرعة ودرجة الحرارة والعملية الفعلية.

تبدأ قابلية التكرار ببنية ميكانيكية صلبة وقابلة للتنبؤ

ينحني كل ذراع روبوت قليلًا تحت الحمل. تنثني الوصلات، وتنقل علب التروس عزم الدوران عبر خلوصات محدودة، وتحمل المحامل القوى الشعاعية والمحورية، وتنقل القاعدة قوى رد الفعل إلى الأرضية أو إطار الماكينة. لا تعني الدقة اختفاء هذه التأثيرات، بل تعني تقليلها والتحكم فيها وجعلها قابلة للتنبؤ بما يكفي لكي يعوضها النظام المؤازر ونموذج المعايرة ضمن نطاق الأداء المحدد للروبوت.

تشمل الأجزاء الأكثر ارتباطًا مباشرة بالتموضع القابل للتكرار ما يلي:

• وصلات الذراع والمسبوكات: تقلل الصلابة العالية الانحراف المرن عندما يتسارع الذراع أو يتوقف أو يغير اتجاهه مع وجود حمل.
• علب تروس التخفيض: تحول المخفضات التوافقية أو السيكلويدية أو غيرها من المخفضات الدقيقة حركة المحرك إلى حركة للمفصل. ويعد انخفاض الخلوص الارتدادي مهمًا لأن هذا الخلوص قد يولد موضعًا نهائيًا مختلفًا للمفصل اعتمادًا على اتجاه الاقتراب.
• المحامل وتجميعات المفاصل: يمكن للمحامل المتآكلة أو ذات التحميل المسبق غير الصحيح أن تُحدث ارتخاءً لا يمكن لأي ضبط برمجي إزالته بشكل موثوق.
• تثبيت القاعدة: لا يمكن للروبوت تحقيق مواصفاته المصنعية إلا عند تركيبه على أساس أو هيكل ذي صلابة كافية. فالقاعدة المرنة أو مسامير التثبيت المرتخية أو الإطار العلوي غير المستقر يغير ظروف مرجعية الروبوت.

تكون الصلابة الميكانيكية أكثر أهمية عندما يعمل الروبوت قرب أقصى مدى له، أو يحمل حمولة ذات عزم مرتفع، أو ينفذ حركات متكررة بتسارع عالٍ. قد تكون الحمولة أقل من الكتلة المقدرة لكنها مع ذلك تولد عزمًا مفرطًا على المعصم لأن مركز ثقلها بعيد عن الشفة. ولذلك يجب أن يشمل تقييم الحمولة الكتلة ومركز الثقل والعطالة ووزن القابض والكابلات والحوامل وقطعة العمل، وليس وزن القطعة فقط.

يُعد اتجاه الاقتراب نتيجة عملية أخرى للمرونة الميكانيكية. فإذا تم الوصول إلى نقطة الوضع من اتجاهات متناوبة، فقد لا تستقر أحمال أسنان التروس وانحراف المفصل بصورة متطابقة. وحيثما تسمح العملية، فإن برمجة اتجاه نهائي ثابت للاقتراب وحركة إدخال مضبوطة يمكن أن تحسن اتساق الوضع دون تغيير الأجهزة.

تسد التحكمات المؤازرة الفجوة بين الحركة المأمورة والحركة الفعلية

لا ترسل وحدة تحكم الروبوت أمرًا إلى المحرك ثم تفترض ببساطة أن المفصل تحرك بشكل صحيح. يستخدم كل مفصل نظامًا مؤازرًا مغلق الحلقة. تأمر وحدة التحكم بملف للموضع والسرعة والتسارع؛ وتقارن وحدة القيادة المؤازرة الموضع المأمور به بالتغذية الراجعة من المشفر؛ ثم تضبط وحدة القيادة عزم المحرك لتقليل الخطأ المتبقي.

تعد المشفرات عالية الدقة أساسية في هذه العملية. إذ تُثبت على المحرك أو، في بعض التصاميم، على جانب الخرج من ناقل حركة المفصل، وتحول دوران العمود إلى تغذية راجعة للموضع. تسمح دقة التغذية الراجعة الأفضل بتصحيحات موضعية أصغر، لكن الدقة وحدها لا تحدد قابلية التكرار العملية. فجودة المشفر وسلامة الإشارة وسلوك علبة التروس وضبط الحلقة المؤازرة والاهتزاز البنيوي ونمذجة الحمل كلها تؤثر في النتيجة النهائية.

تستخدم وحدة التحكم أيضًا نماذج ديناميكية. فهي تقدّر العزم اللازم لتحريك كل محور بناءً على هندسة الروبوت والجاذبية والحمولة والعطالة والسرعة والتسارع. وإذا كانت بيانات الحمولة خاطئة، فقد يظل الروبوت قادرًا على إكمال المسار، لكنه لن يتحكم في الذراع تحت الظروف التي افترضتها الشركة المصنعة. وقد تكون النتيجة تجاوزًا للموضع، أو زمن استقرار أطول، أو سلوك مسار غير متسق، أو اهتزازًا مفرطًا، أو أعطالًا أثناء الحركة السريعة.

ولهذا السبب، ينبغي أن يؤدي تغيير القابض إلى مراجعة الحمولة حتى لو بدت الأداة البديلة مماثلة. فقد تؤدي إضافة بضعة كيلوغرامات عند المعصم، أو تغير محدود في مركز الثقل، إلى تغيير ملموس في الحمل الديناميكي على المحاور النهائية. وقد تمتلك الأداة ذات الفكين المتحركين أو الأسطوانات الهوائية أو الوحدة الدوارة أيضًا ملف عطالة يختلف بين حالتي الفتح والإغلاق.

زمن الاستقرار جزء من التموضع وليس وقتًا ضائعًا

قد يصل الروبوت إلى إحداثي مبرمج قبل أن يصبح المؤثر النهائي مستقرًا بما يكفي لتنفيذ عملية مناولة دقيقة. بعد التباطؤ، قد يحتفظ الذراع والأدوات باهتزاز متبقٍ. وقد تُظهر وحدة التحكم أن الموضع المستهدف قد تم الوصول إليه، بينما لا يزال القابض يتحرك قليلًا بالنسبة إلى القطعة أو التركيب.

يتضح هذا الفرق في عمليات مثل إدخال المسامير، وتحميل التركيبات الضيقة، والالتقاط الموجَّه بالكاميرا، والوضع بالقرب من رأس القطع أو أداة مكبس الثني. قد يؤدي تقليل زمن الدورة بزيادة التسارع أو إلغاء تأخير استقرار قصير إلى أخطاء متقطعة تبدو عشوائية. لكن في الواقع، قد يكون الروبوت يكرر السلوك الديناميكي نفسه، إلا أن العملية لا تمتلك سماحية كافية لاستيعابه.

يتضمن تسلسل الضبط السليم تأكيد بيانات الأداة والحمولة، وفحص مسار الاقتراب النهائي، وتقليل التسارع قرب النقطة الحرجة، ثم تحديد ما إذا كانت هناك حاجة إلى زمن انتظار أو تعليمة للتموضع الدقيق. ولا ينبغي أن تكون زيادة السرعة هي الاستجابة الأولى لهدف زمن الدورة عندما تكون العملية بالفعل قريبة من سماحية التموضع الخاصة بها.

تحول الأطر الإحداثية المفاصل القابلة للتكرار إلى عمل قابل للتكرار

يمكن لمفاصل الروبوت تكرار مواضعها الزاوية بدقة كبيرة، لكن الإنتاج يعتمد على العلاقة بين الروبوت والعالم الخارجي. تحتاج وحدة التحكم إلى أطر إحداثية دقيقة لقاعدة الروبوت ونقطة مركز الأداة (TCP) وكائن العمل والتركيب والناقل أو واجهة الماكينة.

تعد TCP المرجع التشغيلي الأهم. فهي تحدد النقطة الفعالة واتجاه القابض أو كأس الشفط أو الرأس المغناطيسي أو الشوكة أو أي مؤثر نهائي آخر. وإذا أُدخلت TCP بشكل غير صحيح، فقد يكرر الروبوت حركته بشكل مثالي حول طرف أداة افتراضي غير صحيح. يمكن أن يتحول خطأ TCP بمقدار 2 mm إلى مشكلة مناولة في كل محطة، ولا سيما عند تغير الاتجاه أثناء الحركة.

ينبغي تكرار معايرة الأداة عند حدوث أي من التغييرات التالية:

• استبدال المؤثر النهائي أو إصلاحه أو إزالته وإعادة تركيبه؛
• تغيير إصبع قابض أو كأس شفط أو دبوس تموضع أو حامل تمديد؛
• تعرض الأداة لضربة أو سقوط أو توقف نتيجة تصادم؛
• ارتخاء محول المعصم أو واجهة التغيير السريع أو إعادة تموضعها؛
• إظهار العملية انحرافًا مستمرًا لا تفسره القطعة أو التركيب.

تعد معايرة كائن العمل مهمة بالقدر نفسه. فليس من الضروري أن يكون التركيب في الموقع نفسه بعد الصيانة أو التبديل أو الحركة الحرارية أو التلامس العرضي. وقد يؤدي تعليم النقاط بتحريك الروبوت يدويًا إلى إحدى المعالم إلى إخفاء تحرك التركيب، لأن برنامج الروبوت قد يُصحح موضعيًا بينما يظل الإطار المرجعي الأساسي خاطئًا. وتوفر إعادة إنشاء إطار العمل تصحيحًا أكثر قابلية للتتبع وتحمي منطق البرنامج.

بالنسبة للأنظمة المنسقة، تكون سلسلة المراجع أطول. يجب محاذاة الروبوت الذي يخدم ماكينة CNC أو محطة نقل أو خلية معالجة بالليزر ليس فقط مع تركيب، ولكن أيضًا مع مرجع الماكينة وموضع المادة ونظام إحداثيات العملية. على سبيل المثال، لا تكون دقة التموضع المعلنة لـماكينة قطع الأنابيب بالليزر الليفي CNC ذات معنى إلا عندما يتم التحكم في تثبيت الظرف واستقامة الأنبوب ومحاور الماكينة وصفر البرنامج وموقع تحميل الروبوت كنظام واحد. لا يستطيع روبوت قابل للتكرار التعويض عن أنبوب يتحرك في الظرف أو مرجع تمت إعادة ضبطه بشكل غير صحيح.

لا ينبغي الخلط بين الدقة المطلقة وقابلية التكرار

تميز مواصفات الروبوتات الصناعية كثيرًا بين دقة الوضع وقابلية تكرار الوضع. يوفر ISO 9283،الروبوتات الصناعية المناولة — معايير الأداء وطرق الاختبار ذات الصلة، إطارًا معترفًا به لتقييم خصائص الأداء هذه في ظل ظروف اختبار محددة. ويهم ترتيب الاختبار والحمولة والسرعة والظروف البيئية وتوزيع الأوضاع وطريقة القياس. لذلك، فإن القيمة الواردة في الكتالوج ليست ضمانًا شاملاً لكل تخطيط خلية ولكل نقطة في مساحة العمل.

تصف قابلية التكرار مدى قرب عودة الروبوت إلى وضع تم الوصول إليه سابقًا. وتصف الدقة مدى قرب وصوله إلى وضع مأمور به أو مرجعي. قد تعمل مهمة مناولة تلتقط دائمًا من عش ثابت وتضع في تركيب ذي سماحية جيدة بكفاءة مع قابلية تكرار قوية حتى لو كانت الدقة المطلقة أقل إبهارًا. تفرض البرمجة خارج الخط والتركيبات القابلة للتبديل والخلايا متعددة المحطات والعمليات التي تعتمد على إحداثيات CAD متطلبات أكبر على الدقة المطلقة والمعايرة.

يمكن لأنظمة الرؤية تصحيح التباين في موضع القطعة، لكنها لا تحل محل أساس ميكانيكي وإحداثي مستقر. إذ تقدم معايرة الكاميرا وتثبيت العدسة والإضاءة وتوقيت الإشارة والتحويل بين إحداثيات الكاميرا والروبوت مستويات عدم يقين خاصة بها. تكون الرؤية أكثر فعالية عندما تعوض تباينًا محددًا في القطعة، لا عندما تُستخدم لإخفاء الخلوص الارتدادي للروبوت أو الأدوات التالفة أو التركيبات المنحرفة.

ما الذي يؤدي تدريجيًا إلى تدهور التموضع القابل للتكرار

غالبًا ما يكون فقدان قابلية التكرار تدريجيًا. قد يلاحظ المشغلون أولًا أن نقطة وضع تحتاج إلى تعديل عرضي، أو أن القابض يبدأ بملامسة أحد جانبي العش، أو أن خلوص باب الماكينة يصبح غير متسق. إن التعامل مع هذه الأعراض على أنها مشكلات برمجية منفصلة قد يؤخر التشخيص الحقيقي.

تشمل المصادر الشائعة معدات تثبيت مرتخية، وأضرار التصادم، وتآكل علبة التروس، وأسطح التمركز الملوثة أو التالفة، وأصابع القابض المتآكلة، وضغط الهواء غير المستقر، وسحب الكابل، والتغييرات في المؤثر النهائي التي لم تنعكس في بيانات وحدة التحكم. وفي التطبيقات التي تحتوي على تناثر لحام كثيف أو غبار كاشط أو رذاذ سائل تبريد أو رايش معدني، يمكن أن يؤثر التلوث في بيئة الروبوت وقابلية تكرار التركيب نفسه.

تستحق درجة الحرارة الاهتمام أيضًا. إذ تتغير أبعاد المحركات وعلب التروس والمحامل والهياكل المحيطة مع ارتفاع حرارتها. في دورة شاقة، قد يتصرف الروبوت بشكل مختلف فور بدء التشغيل مقارنة بما بعد التشغيل المستمر. لا يشير ذلك تلقائيًا إلى وجود عطل، لكنه يعني أنه يجب إجراء التعليم والتحقق والقياس الحساس للدقة في ظروف تشغيل تمثل الإنتاج العادي.

تمثل القوى الخارجية مصدرًا إضافيًا للخطأ. فقد ينحرف الروبوت الذي يلامس قطعة أثناء الإدخال أو يسحب مقابل حزمة كابلات صلبة أو يضغط على معلم تموضع. قد تكون وظائف التحكم بالقوة مناسبة لمهام التلامس المصممة، لكنها تحتاج إلى حدود محددة بشكل صحيح وتركيب قادر على امتصاص الحمل المقصود. لا ينبغي لعملية وضع تقليدية محكومة بالموضع أن تعتمد على التلامس المتكرر للعثور على موقعها النهائي ما لم تكن العملية مصممة للإدخال المتوافق.

ممارسات يومية تحافظ على الدقة

تُحمى قابلية التموضع المتكرر من خلال التشغيل المنضبط أكثر من إعادة التعليم المتكررة. قبل تشغيل الإنتاج، تحقق من تفعيل برنامج الروبوت الصحيح وإطار الأداة وإطار العمل وإعداد الحمولة وتكوين المؤثر النهائي. قد يكون البرنامج صالحًا تقنيًا لكنه غير مناسب إذا استدعى TCP مرتبطًا بقابض آخر أو إطار تركيب من إعداد سابق.

أثناء التشغيل، راقب التغيرات وليس الأعطال فقط. فالاهتزاز غير المعتاد أثناء التباطؤ، أو صوت نقر جديد في أحد المفاصل، أو طول مدة الاستقرار، أو تشابك الكابل، أو تغير سلوك إغلاق القابض، أو الحاجة إلى تعديل النقاط المعلَّمة، كلها إشارات تحذير مفيدة. ينبغي توثيق التصادم واتباعه بفحص الأداة والشفة ومسامير التثبيت والتركيب والمعايرة، وليس بمجرد إعادة التشغيل.

نظف أسطح التمركز وأسطح تلامس القابض بالتكرار الذي تتطلبه المادة والعملية. يمكن لطبقة رقيقة من الرايش أو التناثر أو الزيت أو الغشاء الواقي أن تزيح قطعة بما يكفي لتبدو كأنها خطأ روبوت. تحقق من قوة الإمساك الهوائية أو مستوى التفريغ حيثما كانت هذه عناصر من تموضع القطعة. فقد يضع الروبوت القطعة تمامًا في الموضع المأمور به بينما تستقر قطعة العمل بشكل مختلف داخل المؤثر النهائي.

عند الحاجة إلى ضبط نقطة، ميّز بين خطأ مرجعي عام وخطأ عملية موضعي. إذا تحركت نقاط عديدة بمقدار متشابه، فافحص TCP وإطار العمل وموضع التركيب وحالة قاعدة الروبوت. أما إذا فشلت نقطة التقاط أو وضع واحدة فقط، فافحص العش المحلي وطريقة تقديم القطعة وهندسة القابض ومسار الاقتراب. نادرًا ما يكون تغيير كل نقطة معلَّمة متأثرة هو أفضل إجراء أول؛ فقد يخلق تناقضات خفية ويعقد الاستعادة لاحقًا.

قابلية التكرار الموثوقة هي حالة نظامية

يحافظ ذراع روبوت المناولة الدقيق على التموضع القابل للتكرار لأن بنيته الميكانيكية ونظام النقل وأجهزة التغذية الراجعة وحلقات التحكم وبيانات المعايرة تعمل معًا ضمن حدود حمل وحركة محددة. تحدد مواصفة الروبوت قدرة معينة، لكن الخلية المركبة هي التي تحدد ما إذا كانت هذه القدرة ستبقى محفوظة.

القاعدة التشغيلية الأكثر فائدة بسيطة: عندما يصبح التموضع غير متسق، لا تفترض أن الروبوت قد «فقد دقته». افحص سلسلة المراجع بدءًا من القطعة والتركيب مرورًا بالمؤثر النهائي وTCP ونموذج الحمولة وتثبيت الروبوت والسلوك المؤازر. يفصل هذا النهج بين مشكلة الروبوت الفعلية والأسباب الأكثر شيوعًا لتباين الوضع المحيط به، ويمنع تحول الانحرافات الإنتاجية الصغيرة إلى حلول برمجية مؤقتة دائمة.
