نادراً ما يكون اختيار قابض لـ ذراع روبوت مناولة الصفائح المعدنية مسألة اختيار التقنية ذات أعلى حمولة منشورة. ففي خلايا التصنيع الفعلية، يجب أن يتعامل القابض مع الألواح الخام الزيتية، والألواح الرقيقة التي تنثني تحت وزنها، والحواف الحادة، والأفلام الواقية، والصفائح المكدسة ذات الفصل غير المتسق، والأسطح التي لا يمكن وسمها أو خدشها. وقد يحوّل الاختيار غير الملائم روبوتاً قادراً في الأصل إلى مصدر لسقوط القطع، والتقاط صفائح مزدوجة، وتلف التشطيبات، وفقدان زمن الدورة.

بالنسبة للمقيّمين التقنيين، لا يقتصر السؤال المفيد على «الفراغ أم المغناطيس؟» بل هو:ما الذي يجب أن يتحكم فيه المؤثر الطرفي أثناء الالتقاط والنقل والتوجيه والوضع والتحرير؟ تعتمد الإجابة على مادة الصفيحة وهندستها ومسار العملية ومتطلبات السطح ومستوى تنوع الإنتاج الذي يجب أن يستوعبه النظام.

ابدأ بالصفيحة، وليس بالروبوت

يُعد مدى وصول الروبوت وحمولته مهمين، لكن الصفيحة نفسها هي التي تحدد معظم تحديات الإمساك. قبل مقارنة موردي القوابض أو طرازاتها، حدّد ملف مناولة لنطاق قطع العمل الكامل.

• المادة: فولاذ طري، فولاذ مقاوم للصدأ، ألومنيوم، صفائح مجلفنة، ألواح مطلية، أو سبائك غير حديدية.
• السماكة والصلابة: تتصرف صفيحة بسماكة 0.8 mm بشكل مختلف جداً عن لوح بسماكة 6 mm، حتى عندما يكون لكليهما الوزن نفسه.
• الأبعاد القصوى ومركز الثقل: قد تكون للألواح الخام الكبيرة كتلة منخفضة لكنها تولد عزم انحناء كبيراً عند معصم الروبوت.
• حالة السطح: جاف، زيتي، مغبر، مثقب، مغطى بفيلم، مطلي، ساخن، أو مُعالَج حديثاً.
• حالة الحافة: حواف مقصوصة حادة، نتوءات، فتحات مفرغة، ثقوب، ألسنة، أو سمات مُشكّلة.
• مصدر الالتقاط: كومة مرتبة، رف مائل، ناقل، طاولة قطع، محطة مكبس ثني، أو تجهيزة لحام.
• متطلبات العملية: نقل بسيط، خدمة الماكينات، التقاط من الحاويات، قلب القطع، تحميل دقيق للتجهيزات، أو رص على منصات.

ينبغي جمع هذه المعلومات لأصغر القطع وأكبرها وأنحفها وأثقلها وأكثرها صعوبة، وليس للقطعة النموذجية فقط. فقد ينجح مفهوم مناولة مع لوح خام مستطيل ومسطح، لكنه قد يفشل عندما يواجه الروبوت شريطاً ضيقاً أو لوحاً مثقباً أو صفيحة احتفظت بالزيت بعد القطع بالليزر.

عائلات القوابض الرئيسية ومواضع استخدامها

قوابض التفريغ: مرنة وواسعة الاستخدام

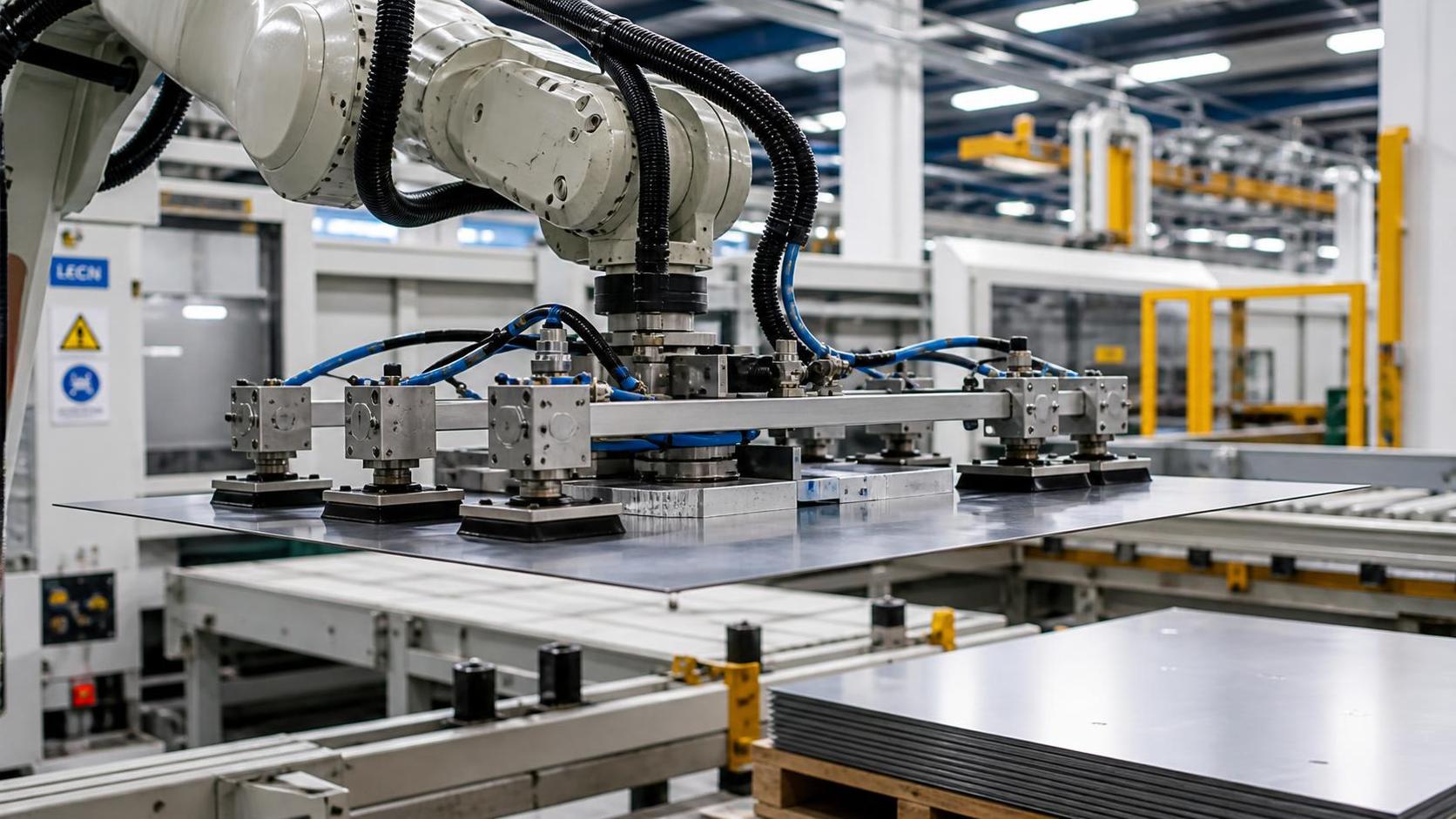

غالباً ما يكون التفريغ الخيار الأول المدروس لأتمتة الصفائح المعدنية، لأنه يستطيع مناولة المواد الحديدية وغير الحديدية دون الإمساك بالحافة. ويمكن لإطار تفريغ معياري مزود بعدة كؤوس شفط أن يغطي نطاقاً واسعاً من أحجام الألواح الخام، في حين تتيح مناطق التفريغ التي يتم التحكم فيها بشكل فردي للروبوت التقاط أجزاء أصغر دون تغيير الأداة بالكامل.

بالنسبة للصفائح الملساء والمحكمة نسبياً، يوفر التفريغ تلامساً لطيفاً وقدرة جيدة على التكيف. وهو عملي بوجه خاص للألومنيوم والفولاذ المقاوم للصدأ والمواد المجلفنة والإنتاج متعدد المواد حيث لا يكون الإمساك المغناطيسي ممكناً. ويمكن لكؤوس المنفاخ استيعاب فروقات الارتفاع الصغيرة، بينما تميل الكؤوس المسطحة إلى توفير ثبات موضعي أفضل على الأسطح المستوية.

وتستحق حدوده اهتماماً مساوياً. إذ ينخفض أداء التفريغ على الصفائح كثيرة الثقوب، والأسطح شديدة الخشونة، والنقش العميق، والطبقات الواقية المسامية، والصفائح ذات التقوس المفرط. وقد يحسن الزيت الإحكام أو يسبب انزلاق الكأس، بحسب مادة الكأس وملف الحركة. وقد تنحني الصفائح الرقيقة أيضاً بين الكؤوس، ولا سيما أثناء التسارع السريع أو الرفع الرأسي.

لذلك ينبغي أن يتضمن تصميم التفريغ لـ ذراع روبوت مناولة الصفائح المعدنية مراقبة التفريغ، وهامش سعة احتياطية، وصمامات عدم رجوع أو مناطق مراقبة مستقلة، واستجابة مضبوطة لفقدان الضغط. وينبغي أن يميز النظام بين «عدم التقاط القطعة» و«التقاط صفيحتين معاً» و«فقدان القطعة أثناء النقل». فهذه أعطال مختلفة وتتطلب إجراءات تصحيحية مختلفة.

القوابض المغناطيسية: قوية للألواح الحديدية، وانتقائية بطبيعتها

تكون القوابض المغناطيسية خياراً جذاباً عند مناولة صفائح الفولاذ الكربوني أو الصفائح المغناطيسية الحديدية الأخرى. إذ يمكنها الإمساك عبر طبقة زيت خفيفة وتتحمل الفجوات الصغيرة أو الأسطح المزخرفة أفضل من كؤوس التفريغ. وتُعد المغناطيسات الكهرو-دائمة جذابة بشكل خاص في بعض التطبيقات، لأنها تستهلك الطاقة أساساً أثناء التبديل بدلاً من استهلاكها أثناء التثبيت. كما تُستخدم ترتيبات المغناطيس الدائم والكهرومغناطيس، وفقاً لسلوك التحرير المطلوب وبنية السلامة.

القيد الرئيسي واضح: لا تحل المغناطيسات مشكلة مناولة الألومنيوم أو الفولاذ المقاوم للصدأ ما لم تكن درجة الفولاذ المقاوم للصدأ مغناطيسية. ومع ذلك، فإن توافق المادة ليس المشكلة الوحيدة. فقد تلتصق الصفائح الرقيقة ببعضها، مما يخلق خطر التقاط صفيحتين. وقد تزيد المغناطيسية المتبقية من صعوبة التحرير أو تؤثر في اللحام والتجميع اللاحقين في بعض الحالات. كما قد لا يكون المجال المغناطيسي مناسباً قرب المكونات الحساسة أو في الأماكن التي تتراكم فيها برادة المعدن على وجه القابض.

بالنسبة للألواح الخام الفولاذية المكدسة، ينبغي إقران الإمساك المغناطيسي بتدابير فصل الصفائح. وقد تشمل هذه التدابير سكاكين هوائية، أو فواصل ميكانيكية، أو استشعار السماكة، أو حركة تقشير تفصل التلامس بين اللوح العلوي والصفيحة التي تحته. إن مجرد زيادة القوة المغناطيسية ليس حلاً موثوقاً؛ إذ يمكن أن يزيد احتمال التقاط صفيحتين.

القوابض الميكانيكية: تثبيت إيجابي للقطع الصعبة

تستخدم القوابض الميكانيكية أصابعاً أو مشابك أو خطافات أو دبابيس تمدد أو آليات إمساك بالحواف. وتتمثل ميزتها الرئيسية في التثبيت الميكانيكي الإيجابي. وهي مفيدة للمكونات المُشكّلة، والقطع ذات الثقوب، والقطع التي لا يمكن إحكامها بالتفريغ، والتطبيقات التي تنطوي على تسارع عالٍ أو قلب أو وضع دقيق.

في مناولة الصفائح، غالباً ما يعمل الإمساك الميكانيكي بأفضل شكل عند توفر شفة أو نمط ثقوب أو حافة تضحية متسقة. فعلى سبيل المثال، يمكن لدبوس تمدد داخلي تحديد موضع قطعة بدقة من خلال ثقب عملية، بينما قد تدعم مشابك الحواف قطعة عمل كثيرة الثقوب بدرجة لا تناسب التفريغ. والمقابل هو أن القوابض الميكانيكية تحتاج إلى خلوص لدخول الأصابع وتحريرها. كما يمكن أن تترك علامات على المواد اللينة، أو تتلف الأسطح المطلية، أو تتداخل مع تخطيطات التعشيش إذا لم تُصمم بعناية.

غالباً ما تكون الحلول الميكانيكية أكثر تخصيصاً للتطبيق من أدوات التفريغ. ولا يمثل ذلك عيباً عندما يكون مزيج الإنتاج مستقراً وهندسة القطعة مضبوطة جيداً. لكنه يصبح أقل جاذبية عندما يتعين على روبوت واحد مناولة عشرات الألواح الخام غير المرتبطة مع عمليات تبديل متكررة.

القوابض الهجينة: غالباً ما تكون الحل العملي

تستفيد كثير من الخلايا المتطلبة من نهج هجين: كؤوس تفريغ للدعم الواسع، ومغناطيسات لتأمين الصفائح الحديدية، ومصدات أو أصابع ميكانيكية لمقاومة الحركة الجانبية. ويمكن للأداة الهجينة أيضاً أن تجمع بين التفريغ وفاصل صفائح أو كاميرا أو مستشعر سماكة أو وحدة امتثال.

يزيد هذا النهج من تعقيد التصميم وكتلة الأداة، لكنه قد يكون مبرراً عندما تكون جودة المنتج ووقت التشغيل والاسترداد الآمن أهم من تحقيق أبسط أداة طرفية للروبوت. ويجب التحقق من الحمولة المتبقية للروبوت بعد احتساب جسم القابض والصمامات والمستشعرات والكابلات وقطعة العمل في أسوأ الحالات. وقد يفرض قابض قادر تقنياً على حمل القطعة لكنه يترك احتياطياً قليلاً من الحمولة حركة أبطأ ويقلل مكسب الإنتاجية المتوقع.

دليل اختيار سريع

لا تستهين بالأحمال الديناميكية

قد يرفع القابض لوحاً خاماً بأمان في اختبار ثابت، ومع ذلك يفشل عند سرعة الإنتاج. فعندما يتسارع الروبوت أو يتباطأ أو يدير المعصم أو يتوقف في حالات الطوارئ، تتعرض القطعة لقوى تتجاوز وزنها الساكن. وتولد الصفائح الكبيرة عتلة إضافية لأن مركز ثقلها قد يقع بعيداً عن شفة المعصم.

ينبغي أن يأخذ التقييم التقني في الاعتبار أسوأ وضعية وأسرع مسار مقصود. فإذا نُقل لوح رقيق عمودياً ثم دُوّر، فيجب أن يمنع موضع الكؤوس الصفيحة من الانطواء أو الانزلاق أو الاهتزاز. وفي كثير من الحالات، يحقق توزيع الدعم الأفضل ومسار الروبوت الأكثر سلاسة أكثر مما تحققه إضافة كؤوس أكبر أو مغناطيسات أقوى.

ومن الحكمة أيضاً تقييم قطعة العمل بوصفها جسماً مرناً. فقد تتذبذب صفيحة طويلة بعد حركة مفاجئة، مما يسبب خطأ في الوضع عند المحطة التالية. وقد يصل الروبوت إلى الموضع المبرمج بينما لا يزال الطرف البعيد من اللوح يتحرك. وقد يلزم استخدام قابض بنقاط دعم أكثر أو تقليل التسارع أو اتباع استراتيجية استقرار وسيطة للتحميل الدقيق في مكبس الثني أو التجهيزة أو محطة اللحام.

حماية السطح متطلب إنتاجي، وليست تفصيلاً نهائياً

غالباً ما تُكتشف الخدوش وآثار الكؤوس وانبعاجات الحواف بعد التشكيل أو الطلاء أو التجميع اللاحق، عندما يصعب تحديد سبب المناولة الأصلي. وبالنسبة للفولاذ المقاوم للصدأ الزخرفي أو الصفائح المطلية مسبقاً أو كسوات الألومنيوم أو الألواح المحمية بالفيلم، ينبغي اختبار مواد تلامس القابض على عينات إنتاج فعلية.

اختر مركبات كؤوس الشفط المتوافقة مع المادة وأي زيوت أو طلاءات موجودة. وحافظ على نظافة أسطح التلامس، إذ يمكن لغبار المعدن المضمن أن يصبح كاشطاً. وبالنسبة للإمساك الميكانيكي، وزّع حمل التلامس حيثما أمكن وتجنب التثبيت على الأسطح الظاهرة. وإذا سمحت العملية، أمسك بمنطقة تشذيب ستُزال لاحقاً.

تشمل حماية السطح أيضاً منع التلامس غير المقصود أثناء حركة الروبوت. يجب أن يتجاوز المؤثر الطرفي الرفوف وأبواب الماكينات والمشابك والتجهيزات والقطع المجاورة بهامش كافٍ لاستيعاب انثناء الصفيحة. وتفيد المحاكاة، لكن يبقى الاختبار الفعلي بأكبر قطعة عمل وأقلها صلابة أمراً أساسياً.

التكامل مع خط التصنيع الأوسع

ينبغي اختيار القابض ضمن سياق تدفق المواد الكامل. فالروبوت الذي يغذي ماكينة قطع بالليزر يواجه ظروفاً مختلفة عن روبوت ينقل الألواح الخام إلى خلية ثني أو يحمل العناصر المُصنّعة إلى تجهيزة لحام. ويمكن للغبار والتناثر والحرارة وتفاوتات التجهيزات أن تغير تصميم المؤثر الطرفي المفضل.

في إنتاج الفولاذ الإنشائي، قد تتجاوز المناولة الألواح الخام المسطحة لتشمل الجسور والأجنحة والمكونات المجمعة. وبالنسبة لخطوط التصنيع التي تجمع بين النقل الآلي ولحام العوارض، يجب تقييم الروبوت أو المناول إلى جانب متطلبات تموضع نظام اللحام، ونطاق أحجام القطع، وإيقاع الدورة. تم تصميم معدات مثل ماكينة لحام العوارض H بجسر من النوع T لتصنيع الفولاذ على شكل H وT، بما في ذلك قطع العمل ذات ارتفاعات الجسور من 200 إلى 2000 mm وأطوال تصل إلى 15,000 mm في التكوين المذكور. وفي مثل هذا الخط، ينبغي أن تحمي خيارات الإمساك والنقل دقة التجميع بدلاً من مجرد نقل الفولاذ من نقطة إلى أخرى.

فعلى سبيل المثال، إذا قدم جهاز مناولة جسراً أو جناحاً باتجاه غير متسق، فقد تفقد محطة اللحام وقتاً في تصحيح المحاذاة. وعلى العكس، إذا كانت خلية اللحام تستخدم التمركز التلقائي وتتبع خط اللحام، فينبغي لنظام المناولة السابق مع ذلك أن يسلّم القطع ضمن نطاق الضبط العملي للمحطة. وهنا تصبح دقة المؤثر الطرفي وتغذية المستشعرات الراجعة وتصميم التجهيزة قرارات مترابطة.

أسئلة يجب طرحها أثناء تجربة القبول

ينبغي أن تستخدم التجربة الموثوقة نطاق المواد الفعلي، بما في ذلك الصفائح الزيتية والقطع الرقيقة والألواح الخام المثقبة وأكبر المقاسات المتوقعة في الإنتاج. اطلب من المورد أو المُكامل عرض ما هو أكثر من التقاط نظيف من كومة مصطفة تماماً.

• هل يستطيع النظام تحديد فشل الالتقاط قبل أن يبدأ الروبوت عملية نقل كاملة؟
• كيف يكتشف الصفائح المزدوجة ويرفضها؟
• ماذا يحدث إذا فقدت إحدى دوائر التفريغ الضغط أو انسد جزء من كأس الشفط؟
• هل تكون القطعة مستقرة عند التسارع المخطط ودوران المعصم؟
• هل يمكن للمشغلين تغيير مواضع الكؤوس أو المناطق المغناطيسية أو الأصابع الميكانيكية دون وقت توقف مفرط؟
• كيف تُفحص العناصر القابلة للتآكل في القابض وتُستبدل؟
• هل تحافظ الأداة على خلوص حول التجهيزات والمشابك ووسائل حماية الماكينات؟
• ما هي الحالة الآمنة بعد فقدان الهواء أو الطاقة أو الاتصال؟

تكشف هذه الأسئلة ما إذا كان القابض المقترح حلاً مخبرياً أم أداة جاهزة للإنتاج. وغالباً ما لا يكون أفضل تصميم هو التصميم الذي يضم أكبر عدد من الميزات، بل التصميم الذي يتعامل مع نطاق القطع الكامل بصورة متوقعة ويجعل الحالات غير الطبيعية مرئية مبكراً.

اتخاذ القرار النهائي

يُعد الإمساك بالتفريغ عموماً نقطة البداية الأكثر تنوعاً لأعمال الصفائح المعدنية المختلطة، ولا سيما عند التعامل مع المواد غير الحديدية والأسطح المحمية. وتكون القوابض المغناطيسية فعالة للغاية للصفائح الفولاذية الملائمة، شريطة إدارة سلوك التقاط الصفائح المزدوجة والتحرير بشكل صحيح. ويكتسب الإمساك الميكانيكي أهميته عندما يجعل التثبيت الإيجابي أو الهندسة المُشكّلة أو الثقوب أو التثقيبات الشفط القائم على التلامس غير موثوق. وتستحق التصاميم الهجينة الدراسة عندما يتعين على خلية إنتاج واحدة تغطية عدة ظروف صعبة.

بالنسبة إلى ذراع روبوت مناولة الصفائح المعدنية، فإن القابض المناسب في النهاية هو القابض الذي يتحكم في القطعة خلال العملية الفعلية بالكامل، لا في لحظة الالتقاط فقط. وسيصل المقيّمون الذين يختبرون الحالات الاستثنائية والحركة الديناميكية وجودة السطح والاستجابة للأعطال وتكامل الخط إلى قرار أكثر أماناً من أولئك الذين يقارنون فقط الحمولة الاسمية وسعر الشراء. وفي أتمتة التصنيع، يُلاحَظ هذا الفرق عادة كل يوم في أرضية المصنع.
