Elegir una pinza para un brazo robótico de manipulación de chapa metálica rara vez consiste en escoger la tecnología con la mayor carga útil publicada. En las células de fabricación reales, la pinza debe hacer frente a piezas en bruto aceitosas, paneles delgados que se flexionan por su propio peso, bordes afilados, películas protectoras, chapas apiladas con una separación irregular y superficies que no pueden marcarse ni rayarse. Una combinación inadecuada puede convertir un robot por lo demás capaz en una fuente de piezas caídas, tomas dobles, acabados dañados y pérdida de tiempo de ciclo.

Para los evaluadores técnicos, la pregunta útil no es simplemente «¿vacío o imán?». Es:¿qué debe controlar el efector final durante la toma, el transporte, la orientación, la colocación y la liberación? La respuesta depende del material de la chapa, la geometría, la ruta de proceso, los requisitos de superficie y el nivel de variación de producción que el sistema debe absorber.

Comience por la chapa, no por el robot

El alcance y la carga útil del robot son importantes, pero la propia chapa define la mayor parte del desafío de agarre. Antes de comparar proveedores o modelos de pinzas, establezca un perfil de manipulación para toda la gama de piezas de trabajo.

• Material: acero dulce, acero inoxidable, aluminio, chapa galvanizada, placa recubierta o aleación no ferrosa.
• Espesor y rigidez: una chapa de 0.8 mm se comporta de forma muy distinta a una placa de 6 mm, incluso cuando ambas tienen el mismo peso.
• Dimensiones máximas y centro de gravedad: las piezas en bruto grandes pueden tener poca masa, pero generar un momento flector considerable en la muñeca del robot.
• Estado de la superficie: seca, aceitosa, polvorienta, perforada, cubierta con película, pintada, caliente o recién procesada.
• Estado de los bordes: bordes cortados afilados, rebabas, recortes, orificios, lengüetas o elementos conformados.
• Origen de la toma: una pila ordenada, un bastidor inclinado, un transportador, una mesa de corte, una estación de plegadora o un dispositivo de soldadura.
• Requisito del proceso: transferencia simple, alimentación de máquina, recogida de contenedores, volteo, carga precisa de dispositivos o paletizado.

Esta información debe recopilarse para las piezas más pequeñas, más grandes, más delgadas, más pesadas y más difíciles, no solo para la pieza representativa. Un concepto de manipulación que funciona bien con una pieza en bruto rectangular plana puede fallar cuando el robot encuentra una tira estrecha, un panel perforado o una chapa que ha retenido aceite después del corte por láser.

Las principales familias de pinzas y dónde encajan

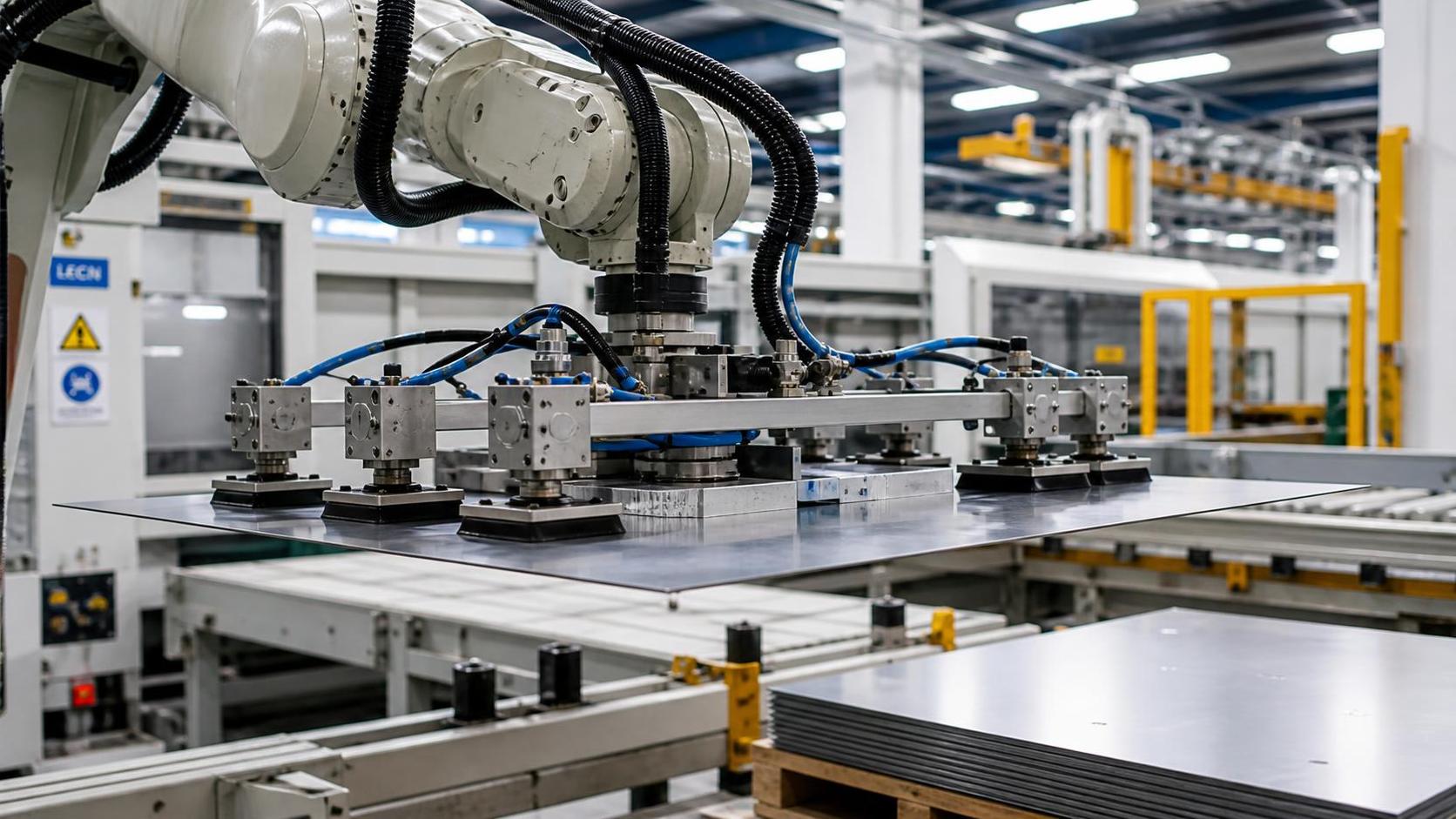

Pinzas de vacío: flexibles y de uso generalizado

El vacío suele ser la primera opción considerada para la automatización de chapa metálica porque puede manipular materiales ferrosos y no ferrosos sin sujetar el borde. Un bastidor de vacío modular con múltiples ventosas puede cubrir una amplia gama de tamaños de piezas en bruto, mientras que las zonas de vacío controladas individualmente permiten al robot tomar piezas más pequeñas sin cambiar toda la herramienta.

Para chapas lisas y razonablemente herméticas, el vacío proporciona un contacto suave y una buena adaptabilidad. Es especialmente práctico para aluminio, acero inoxidable, material galvanizado y producción con materiales mixtos donde el agarre magnético no es posible. Las ventosas de fuelle pueden compensar pequeñas diferencias de altura, mientras que las ventosas planas tienden a ofrecer una mejor estabilidad posicional sobre superficies uniformes.

Sus limitaciones merecen la misma atención. El rendimiento del vacío disminuye en chapas muy perforadas, superficies muy rugosas, relieves profundos, capas protectoras porosas y chapas con curvatura excesiva. El aceite puede mejorar el sellado o provocar el deslizamiento de la ventosa, según el material de la ventosa y el perfil de movimiento. Las chapas delgadas también pueden combarse entre las ventosas, especialmente durante aceleraciones rápidas o elevaciones verticales.

Por lo tanto, un diseño de vacío para un brazo robótico de manipulación de chapa metálica debe incluir monitorización de vacío, un margen de capacidad de reserva, válvulas antirretorno o zonas monitorizadas de forma independiente y una respuesta controlada ante la pérdida de presión. El sistema debe distinguir entre «pieza no tomada», «doble chapa tomada» y «pieza perdida durante el transporte». Son fallos diferentes y requieren acciones correctivas distintas.

Pinzas magnéticas: potentes para piezas en bruto ferrosas, selectivas por naturaleza

Las pinzas magnéticas son una opción convincente para manipular acero al carbono u otras chapas ferromagnéticas. Pueden sujetar a través de una ligera capa de aceite y tolerar pequeños espacios o superficies texturizadas mejor que las ventosas de vacío. Los imanes electropermanentes son especialmente atractivos en algunas aplicaciones porque consumen energía principalmente durante la conmutación, en lugar de hacerlo mientras sujetan. También se utilizan configuraciones magnéticas permanentes y electromagnéticas, según el comportamiento de liberación y la arquitectura de seguridad requeridos.

La principal restricción es evidente: los imanes no resuelven la manipulación de aluminio o acero inoxidable, salvo que el grado de acero inoxidable sea magnético. Sin embargo, la compatibilidad de materiales no es el único problema. Las chapas delgadas pueden adherirse entre sí, creando un riesgo de toma doble. El magnetismo residual puede complicar la liberación o la soldadura y el montaje posteriores en determinados casos. Un campo magnético también puede ser inadecuado cerca de componentes sensibles o donde se acumulen virutas metálicas en la cara de la pinza.

Para piezas en bruto de acero apiladas, el agarre magnético debe combinarse con medidas de separación de chapas. Estas pueden incluir cuchillas de aire, separadores mecánicos, detección de espesor o un movimiento de despegue que rompa el contacto entre la pieza superior y la chapa inferior. Simplemente aumentar la fuerza magnética no es una respuesta fiable; puede aumentar la probabilidad de tomar dos chapas.

Pinzas mecánicas: retención positiva para piezas difíciles

Las pinzas mecánicas utilizan dedos, abrazaderas, ganchos, pasadores expansibles o mecanismos de agarre por borde. Su principal ventaja es la retención mecánica positiva. Son útiles para componentes conformados, piezas con orificios, elementos que no pueden sellarse mediante vacío y aplicaciones que implican alta aceleración, inversión o colocación precisa.

En la manipulación de chapa, el agarre mecánico suele funcionar mejor cuando se dispone de una pestaña, un patrón de orificios o un borde sacrificial uniforme. Por ejemplo, un pasador expansible interno puede posicionar una pieza con precisión a través de un orificio de proceso, mientras que las abrazaderas de borde pueden soportar una pieza de trabajo demasiado perforada para el vacío. La contrapartida es que las pinzas mecánicas necesitan espacio libre para la entrada y liberación de los dedos. También pueden marcar materiales blandos, dañar superficies pintadas o interferir con los diseños de anidado si no se diseñan cuidadosamente.

Las soluciones mecánicas suelen ser más específicas para cada aplicación que las herramientas de vacío. Esto no es una desventaja cuando la combinación de producción es estable y la geometría de la pieza está bien controlada. Resulta menos atractivo cuando un robot debe manipular decenas de piezas en bruto no relacionadas con cambios frecuentes.

Pinzas híbridas: a menudo la respuesta práctica

Muchas células exigentes se benefician de un enfoque híbrido: ventosas de vacío para un soporte amplio, imanes para asegurar chapas ferrosas y topes mecánicos o dedos para resistir el movimiento lateral. Una herramienta híbrida también puede combinar vacío con un separador de chapas, cámara, sensor de espesor o unidad de compensación.

Este enfoque añade complejidad de diseño y masa a la herramienta, pero puede justificarse cuando la calidad del producto, el tiempo de actividad y la recuperación segura importan más que lograr la herramienta de extremo de brazo más sencilla. La carga útil restante del robot debe comprobarse después de considerar el cuerpo de la pinza, las válvulas, los sensores, el cableado y la pieza de trabajo en el peor caso. Una pinza técnicamente capaz de sujetar la pieza, pero que deja poca reserva de carga útil, puede obligar a movimientos más lentos y reducir la ganancia de productividad esperada.

Guía rápida de selección

No subestime las cargas dinámicas

Una pinza puede elevar una pieza en bruto de forma segura en una prueba estática y aun así fallar a velocidad de producción. Cuando el robot acelera, desacelera, gira la muñeca o realiza una parada de emergencia, la pieza experimenta fuerzas superiores a su peso estático. Las chapas grandes generan una palanca adicional porque su centro de gravedad puede situarse lejos de la brida de la muñeca.

La evaluación técnica debe considerar la peor orientación y la trayectoria prevista más rápida. Si se mueve un panel delgado verticalmente y luego se gira, la colocación de las ventosas debe evitar que la chapa se doble, deslice o vibre. En muchos casos, una mejor distribución del soporte y una trayectoria del robot más suave consiguen más que añadir ventosas más grandes o imanes más potentes.

También es recomendable evaluar la pieza de trabajo como un objeto flexible. Una chapa larga puede oscilar después de un movimiento brusco, generando un error de colocación en la siguiente estación. El robot puede llegar a la posición programada mientras el extremo alejado del panel todavía se está moviendo. Para una carga precisa en una plegadora, dispositivo o estación de soldadura, puede ser necesaria una pinza con más puntos de apoyo, aceleración reducida o una estrategia de estabilización intermedia.

La protección de superficies es un requisito de producción, no un detalle de acabado

Los arañazos, las marcas de ventosa y las abolladuras en los bordes suelen descubrirse después del conformado, recubrimiento o montaje posterior, cuando la causa original relacionada con la manipulación es más difícil de identificar. Para acero inoxidable decorativo, chapa prepintada, revestimientos de aluminio o paneles protegidos con película, los materiales de contacto de la pinza deben probarse con muestras de producción reales.

Elija compuestos de ventosa compatibles con el material y con los aceites o recubrimientos presentes. Mantenga limpias las caras de contacto, ya que el polvo metálico incrustado puede volverse abrasivo. Para el agarre mecánico, distribuya la carga de contacto cuando sea posible y evite sujetar superficies visibles. Si el proceso lo permite, sujete un área de recorte que se eliminará posteriormente.

La protección de superficies también incluye evitar el contacto no intencionado durante el desplazamiento del robot. El efector final debe librar bastidores, puertas de máquinas, abrazaderas, dispositivos y piezas adyacentes con un margen suficiente para compensar la flexión de la chapa. La simulación resulta útil, pero sigue siendo esencial una prueba física con la pieza de trabajo más grande y menos rígida.

Integración con la línea de fabricación más amplia

La pinza debe seleccionarse en el contexto de todo el flujo de material. Un robot que alimenta una máquina de corte por láser se enfrenta a condiciones diferentes de las de uno que transfiere piezas en bruto a una célula de plegado o carga elementos fabricados en un dispositivo de soldadura. El polvo, las salpicaduras, el calor y las tolerancias de los dispositivos pueden cambiar el diseño de efector final preferido.

En la producción de acero estructural, la manipulación puede ir más allá de las piezas en bruto planas e incluir almas, alas y componentes ensamblados. Para líneas de fabricación que combinan transferencia automatizada con soldadura de vigas, el robot o manipulador debe evaluarse junto con los requisitos de posicionamiento del sistema de soldadura, el rango de tamaños de las piezas y el ritmo de ciclo. Equipos como unamáquina de soldadura de vigas H con pórtico tipo T están diseñados para la fabricación de acero en forma de H y T, incluidas piezas de trabajo con alturas de alma de 200 a 2000 mm y longitudes de hasta 15,000 mm en la configuración indicada. En una línea de este tipo, las decisiones de agarre y transporte deben proteger la precisión del montaje, en lugar de limitarse a mover acero de un punto a otro.

Por ejemplo, si un dispositivo de manipulación presenta un alma o ala con una orientación inconsistente, la estación de soldadura puede perder tiempo corrigiendo la alineación. A la inversa, si la célula de soldadura utiliza centrado automático y seguimiento de cordón, el sistema de manipulación aguas arriba debe seguir entregando las piezas dentro del rango práctico de ajuste de la estación. Aquí es donde la precisión del efector final, la retroalimentación de sensores y el diseño del dispositivo se convierten en decisiones interconectadas.

Preguntas para realizar durante una prueba de aceptación

Una prueba creíble debe utilizar la gama real de materiales, incluidas chapas aceitosas, piezas delgadas, piezas en bruto perforadas y el formato más grande previsto en producción. Pida al proveedor o integrador que demuestre más que una toma limpia de una pila perfectamente alineada.

• ¿Puede el sistema identificar una toma fallida antes de que el robot inicie una transferencia completa?
• ¿Cómo detecta y rechaza las chapas dobles?
• ¿Qué ocurre si un circuito de vacío pierde presión o una ventosa queda parcialmente bloqueada?
• ¿La pieza es estable con la aceleración y la rotación de muñeca previstas?
• ¿Pueden los operadores cambiar las posiciones de las ventosas, las zonas magnéticas o los dedos mecánicos sin un tiempo de inactividad excesivo?
• ¿Cómo se inspeccionan y sustituyen los elementos de desgaste de la pinza?
• ¿La herramienta mantiene el espacio libre alrededor de los dispositivos, abrazaderas y protecciones de la máquina?
• ¿Cuál es el estado seguro después de perder aire, alimentación eléctrica o comunicación?

Estas preguntas revelan si la pinza propuesta es una solución de laboratorio o una herramienta lista para producción. El mejor diseño a menudo no es el que tiene más funciones; es el que manipula toda la gama de piezas de manera predecible y hace visibles las condiciones anormales desde el principio.

Tomar la decisión final

El agarre por vacío es generalmente el punto de partida más versátil para trabajos mixtos de chapa metálica, especialmente cuando intervienen materiales no ferrosos y superficies protegidas. Las pinzas magnéticas son muy eficaces para chapas de acero adecuadas, siempre que se gestionen correctamente la toma doble y el comportamiento de liberación. El agarre mecánico tiene su lugar cuando la retención positiva, la geometría conformada, los orificios o las perforaciones hacen que la succión por contacto no sea fiable. Vale la pena considerar los diseños híbridos cuando una única célula de producción debe cubrir varias condiciones difíciles.

Para un brazo robótico de manipulación de chapa metálica, la pinza adecuada es en última instancia la que controla la pieza durante todo el proceso real, no solo en el instante de la toma. Los evaluadores que prueban casos límite, movimiento dinámico, calidad de superficie, respuesta ante fallos e integración de línea tomarán una decisión más segura que quienes comparan únicamente la carga útil nominal y el precio de compra. En la automatización de fabricación, esa diferencia suele sentirse cada día en el taller.
