Por qué las soldaduras circunferenciales merecen un control independiente

Para los equipos de control de calidad y seguridad, las soldaduras circunferenciales no son simplemente otra categoría de soldadura en un plano de fabricación. A menudo son las uniones que definen el límite de presión de una virola, la conexión entre cabezal y virola, el cuello de una boquilla o un componente cilíndrico. Un defecto que podría ser tolerable en una soldadura estructural sin presión puede tener consecuencias muy diferentes cuando se encuentra en un recipiente que debe soportar ciclos de presión repetidos, temperatura elevada, medios corrosivos o exigentes requisitos de inspección.

Por eso, la cuestión rara vez es si un robot de soldadura puede producir un cordón aceptable en condiciones ideales. La verdadera pregunta es si unrobot de soldadura para recipientes a presión puede hacer que el proceso completo de soldadura sea más repetible, más observable y más fácil de controlar que un proceso dependiente del trabajo manual.

En la producción práctica de recipientes, la calidad de las soldaduras circunferenciales se ve afectada por más factores que el arco de soldadura. La variación del ajuste, la ovalidad de la virola, el estado de las soldaduras por puntos, la limpieza de la junta, el control de consumibles, la estabilidad de rotación, la cobertura de gas y el procedimiento de soldadura elegido influyen en el resultado final. La soldadura robotizada puede reducir la variación en varias de estas áreas, pero no puede compensar indefinidamente una preparación previa deficiente o un proceso de producción inestable.

Qué cambia la soldadura robotizada en el ciclo de soldadura

Una soldadura circunferencial manual convencional puede depender en gran medida de que un operario mantenga el ángulo de la antorcha, la velocidad de avance, la longitud del arco, el patrón de oscilación y la atención durante un ciclo de soldadura prolongado. Los soldadores cualificados pueden producir excelentes resultados, pero la consistencia puede variar entre turnos, operarios, tamaños de recipientes, posiciones de junta y condiciones de fatiga. La dificultad aumenta cuando la producción incluye virolas repetitivas o cuando las soldaduras son lo suficientemente largas como para que pequeños cambios en la técnica se acumulen en una variación medible.

Un robot no elimina la metalurgia de la soldadura del proceso. Sin embargo, proporciona una forma más controlada de ejecutar el procedimiento aprobado. Una vez que los parámetros de soldadura y la trayectoria de movimiento se han cualificado para una configuración de junta definida, el sistema puede controlar repetidamente:

• la velocidad de desplazamiento de la antorcha alrededor de la circunferencia;
• la distancia entre la antorcha y la pieza, y la orientación programada de la antorcha;
• el inicio y la parada del arco, el llenado de cráter y el solapamiento;
• los ajustes de alimentación de hilo, voltaje, corriente y parámetros de pulso, cuando corresponda;
• la anchura de oscilación, el tiempo de permanencia y la secuencia de capas para juntas multipasada;
• el movimiento coordinado entre el robot y los rodillos giratorios o el posicionador del recipiente.

Para un equipo de calidad, esto cambia la naturaleza del riesgo de proceso. La operación ya no depende principalmente del movimiento manual individual. En su lugar, el enfoque se desplaza hacia los parámetros programados, la configuración mecánica, la fiabilidad de los sensores, la presentación de la junta y la disciplina utilizada para gestionar los cambios del procedimiento de soldadura. En general, este es un entorno más auditable, siempre que el fabricante trate los programas del robot como documentos de producción controlados y no como ajustes informales de planta.

La consistencia es valiosa, pero solo dentro de una ventana estable

El beneficio más visible de la soldadura robotizada suele ser la consistencia del cordón. Una velocidad de avance y una posición de antorcha estables pueden ayudar a mantener un perfil de soldadura más uniforme, especialmente en juntas circunferenciales repetitivas con diámetro, espesor, preparación de bisel y posición de soldadura similares. Un aporte térmico constante también puede favorecer una penetración más predecible y reducir la tendencia a la socavación local, el refuerzo irregular, las salpicaduras excesivas o la anchura desigual del cordón.

Sin embargo, “consistente” no significa automáticamente “conforme”. Un robot puede realizar de forma consistente la misma soldadura inaceptable si el procedimiento programado, la geometría de la junta o la condición de montaje son incorrectos. Esta es una distinción importante para los responsables de seguridad que revisan propuestas de automatización. El valor del sistema proviene de la repetibilidad combinada con validación, supervisión y reglas de respuesta cuando el proceso real se desvía del rango cualificado.

Por ejemplo, una celda robotizada puede programarse para una abertura de raíz y un ángulo de bisel nominales. Si las virolas fabricadas llegan con aberturas inconsistentes, bordes desalineados o dimensiones variables de cara de raíz, el robot puede encontrar falta de fusión, perforación, penetración incompleta o un contorno de raíz deficiente. El seguimiento de junta y los controles adaptativos pueden ampliar la ventana de proceso, pero no deben convertirse en una excusa para relajar la inspección del ajuste.

Antes de aprobar la automatización, los equipos de producción y calidad deben establecer qué variables se controlan antes de la soldadura y cuáles se espera corregir durante esta. En trabajos con recipientes a presión, el primer grupo debe seguir siendo considerable: la identificación del material, la preparación de bordes, la alineación dimensional, la calidad de los puntos de soldadura, la limpieza y la accesibilidad de la junta deben confirmarse antes de que comience el ciclo automatizado.

Defectos circunferenciales comunes y dónde ayuda la automatización

La soldadura robotizada es especialmente útil cuando la variación recurrente del proceso es la causa principal de los defectos. La tabla siguiente separa las áreas en las que la automatización puede mejorar materialmente el control de aquellas que aún requieren una disciplina directa de fabricación.

Las aplicaciones más sólidas suelen corresponder a familias de producción repetitivas: diámetros de virola similares, rangos recurrentes de espesor de pared, diseños de junta estandarizados y acceso de soldadura predecible. Un taller de fabricación que produce recipientes únicos con grandes variaciones de diámetro, grado de material, disposición de boquillas u obstrucciones internas también puede beneficiarse de un robot, pero la carga de programación y manipulación se vuelve más significativa. En ese entorno, una celda flexible con cambio rápido de utillaje, localización de junta e ingeniería de proceso robusta es más importante que la velocidad nominal del robot.

El posicionador forma parte del sistema de calidad

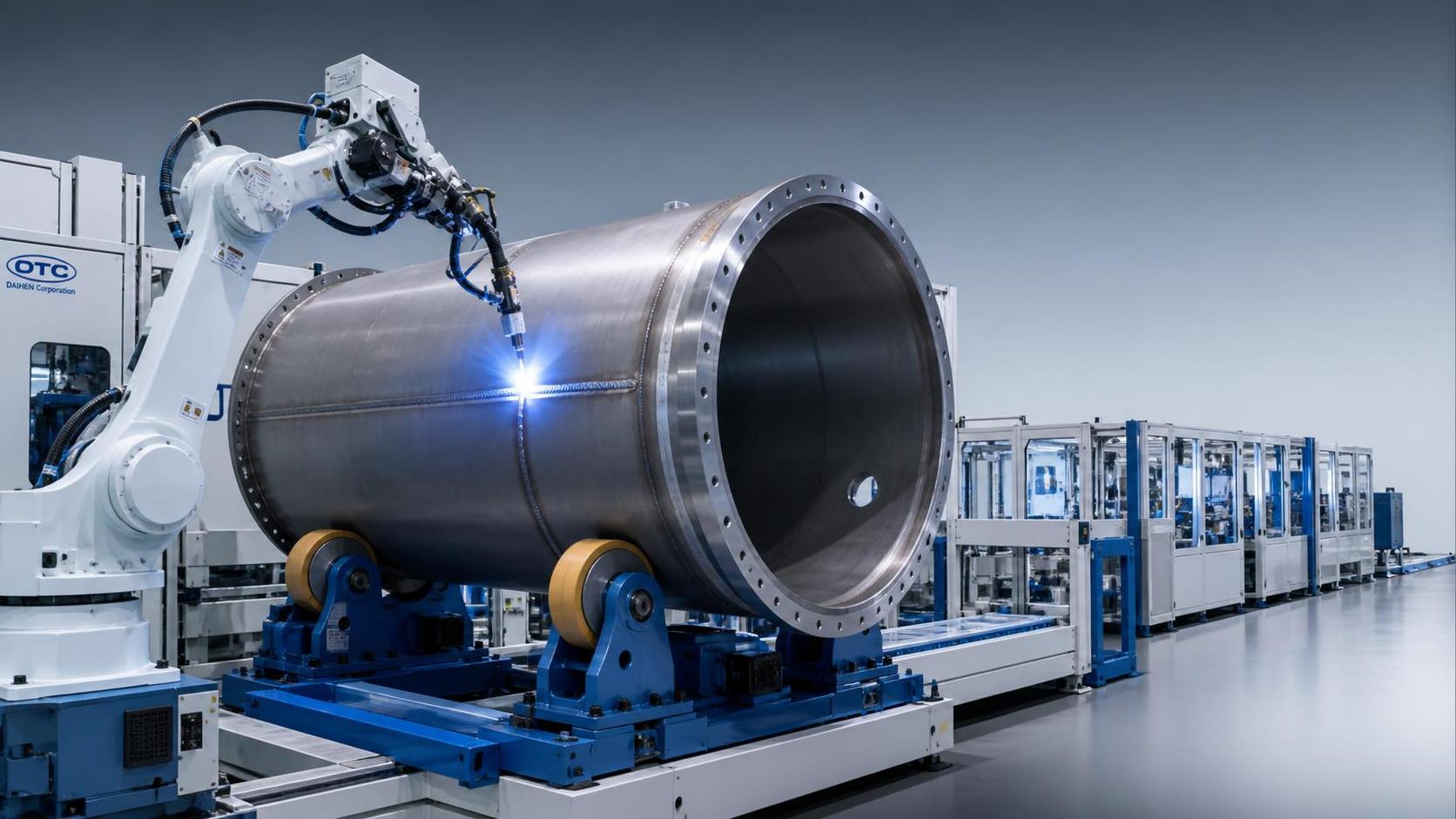

Al hablar de soldadura circunferencial robotizada, la atención suele centrarse en el brazo robot, la fuente de alimentación y el equipo de soldadura. Para las juntas de recipientes, el sistema de manipulación de la pieza es igualmente importante. Los rodillos giratorios, rotadores, cabezales, contrapuntos y posicionadores determinan si la junta se presenta a la antorcha con una orientación estable y repetible.

La variación en la rotación del recipiente puede conducir directamente a variaciones en la velocidad de avance efectiva. El descentramiento, el deslizamiento, la carga excéntrica y la aceleración de rotación inconsistente no son meros inconvenientes mecánicos; pueden afectar al aspecto de la soldadura y a la distribución térmica. Por lo tanto, una celda debe evaluarse como un sistema integrado. El robot, la fuente de alimentación de soldadura, el alimentador de hilo, el rotador de la pieza, los enclavamientos de seguridad y los controles de proceso deben coordinarse y validarse conjuntamente.

Para virolas cilíndricas largas, los equipos de taller deben comprobar si la rotación está sincronizada con el movimiento del robot o si el robot permanece sustancialmente fijo mientras gira el recipiente. Ambos conceptos pueden funcionar, pero la estrategia de control debe adaptarse al tipo de junta y a los requisitos de tolerancia. El punto importante es evitar una situación en la que el movimiento del robot sea estable, pero el movimiento de la pieza no lo sea.

La ovalidad de la virola también merece atención temprana. Una trayectoria circular generada a partir de dimensiones CAD nominales puede no seguir con precisión la junta real cuando el recipiente no es perfectamente redondo o cuando el ajuste difiere de la geometría asumida. La detección por contacto, el seguimiento de junta por láser, la detección a través del arco u otros métodos adaptativos pueden ser apropiados, según el proceso de soldadura y la configuración de la junta. Su rendimiento debe demostrarse en piezas representativas, incluida una variación de fabricación realista, y no únicamente en una probeta de ensayo perfectamente preparada.

La trazabilidad se vuelve más útil cuando se diseña desde el principio

El aseguramiento de la calidad de recipientes a presión normalmente exige más que una soldadura visualmente aceptable. La organización puede necesitar demostrar que se utilizó el procedimiento aprobado correcto, que el personal pertinente estaba cualificado, que los materiales y consumibles estaban controlados, que se completaron las inspecciones y que se gestionaron las no conformidades. Los requisitos exactos de documentación dependen del código aplicable, la especificación del cliente, la jurisdicción y la vía de certificación, por lo que los requisitos rectores deben confirmarse para cada proyecto.

Los sistemas robotizados pueden reforzar este marco porque pueden capturar información del proceso automáticamente. Según el equipo y el nivel de integración, los registros disponibles pueden incluir la identificación del programa, la fecha y hora de soldadura, el inicio de sesión del operario, tendencias de corriente y voltaje, velocidad de alimentación de hilo, velocidad de avance, historial de alarmas, interrupciones del ciclo y cambios de parámetros seleccionados. No todos los datos almacenados son igualmente significativos, y no todos los sistemas proporcionan por sí solos evidencia suficiente para el cumplimiento de códigos. Aun así, estos registros pueden agilizar la investigación cuando posteriormente se cuestiona un resultado de inspección.

Los responsables de calidad deben evitar recopilar datos simplemente porque el controlador los pone a disposición. Un plan de trazabilidad útil define qué registros se vinculan al número de soldadura, quién puede modificar el programa, cuándo un cambio requiere recualificación o revisión de ingeniería y qué sucede cuando los valores supervisados exceden los límites establecidos. Sin estas reglas, una celda de producción puede generar grandes volúmenes de información sin mejorar el control.

Un mínimo práctico consiste en vincular cada junta de producción con el procedimiento de soldadura aplicable, la revisión del programa del robot, los registros de colada o lote de material cuando se requiera, el lote de metal de aporte, el soldador u operario de celda, el estado de inspección y el historial de reparaciones. Cuando el proceso está automatizado, el programa de robot aprobado debe estar sujeto a acceso controlado y gestión de revisiones. Un pequeño ajuste no registrado de velocidad, voltaje, oscilación o secuencia de inicio y parada puede importar más de lo que su tamaño sugiere.

La preparación previa de los bordes sigue determinando el punto de partida

La automatización suele introducirse en la estación de soldadura mientras la preparación previa sigue siendo variable. Esta es una fuente común de resultados decepcionantes. Si las placas cortadas, segmentos de virola, placas de refuerzo, soportes o componentes auxiliares fabricados llegan con rebabas, escoria, cascarilla, bordes afilados o acabados inconsistentes, la manipulación y la calidad de ajuste pueden verse afectadas antes de que comience la soldadura.

Para piezas auxiliares de chapa producidas mediante corte láser, plasma, oxicorte, cizallado o estampado, una etapa controlada de desbarbado puede reducir los riesgos de manipulación y mejorar la consistencia antes del montaje. Equipos como lamáquina desbarbadora de chapa RNS1000 son relevantes en este contexto previo porque están diseñados para el desbarbado de bordes y orificios en todas las direcciones, el acabado superficial, el descascarillado y la eliminación de escoria en chapas metálicas. No debe confundirse con una solución para preparar la ranura circunferencial de retención de presión propiamente dicha; la geometría de la ranura y la preparación de la cara de raíz para la soldadura de recipientes necesitan sus propios controles cualificados de mecanizado, conformado, corte o preparación de bordes.

Esta distinción es importante. Un taller puede obtener beneficios de seguridad y manipulación al eliminar rebabas de componentes fabricados, mientras que la junta del recipiente aún requiere comprobaciones específicas de ángulo de bisel, ceja, abertura de raíz, alineación y contaminación. Tratar toda la “preparación de bordes” como si fuera el mismo proceso puede crear lagunas en el plan de inspección.

Los beneficios de seguridad dependen del diseño de la celda, no solo de la automatización

La soldadura robotizada puede alejar al personal de la exposición prolongada a radiación de arco, calor, humos, posturas incómodas y manipulación repetitiva de la antorcha. Para la soldadura circunferencial en recipientes más grandes, también puede reducir la necesidad de que el personal trabaje en posiciones difíciles alrededor de piezas giratorias. Estas son ventajas de seguridad importantes, especialmente cuando el volumen de producción es alto o la geometría propicia posturas incómodas de soldadura manual.

Sin embargo, el perfil de seguridad cambia en lugar de desaparecer. Las celdas automatizadas introducen peligros asociados con el movimiento del robot, recipientes giratorios, puntos de atrapamiento, equipos de alimentación de hilo, superficies calientes, energía eléctrica y reinicios inesperados. La revisión de seguridad debe abarcar la producción normal, la carga y descarga, la validación de programas, la limpieza de la antorcha, la sustitución de hilo, la recuperación de fallos, el mantenimiento y las operaciones manuales de desplazamiento.

Las medidas clave suelen incluir protecciones físicas, puntos de acceso con enclavamiento, paradas de emergencia adecuadamente diseñadas, lógica de reinicio controlado, procedimientos de bloqueo/etiquetado, métodos de carga seguros y responsabilidades claras para la recuperación de la celda tras un fallo. La integridad de los circuitos de seguridad y los enclavamientos debe probarse periódicamente, no darse por supuesta. Un responsable de seguridad también debe verificar que la presión de producción no lleve a los operarios a eludir las protecciones durante la corrección del ajuste o la solución de problemas menores.

Cómo evaluar una propuesta de robot de soldadura

Una decisión de compra sólida debe comenzar por la familia de recipientes, no por la marca del robot. Los equipos de calidad y seguridad deben solicitar una demostración con espesor de material, tipo de junta, rango de diámetro, condición de punteado y tolerancia de ajuste esperada representativos. Una demostración con un anillo de muestra simple puede mostrar que el arco funciona; no prueba que el sistema propuesto pueda manejar la variabilidad real de la fábrica.

• ¿Qué tipos de junta, diámetros, espesores de pared y grados de material están dentro del rango operativo validado?
• ¿Cómo se detectan y gestionan la ovalidad de la virola o el desplazamiento de la junta?
• ¿Cuáles son los límites aceptados para abertura de raíz, desalineación, configuración de puntos de soldadura y limpieza de junta?
• ¿Qué parámetros de proceso están bloqueados, supervisados y registrados?
• ¿Cómo se nombran, aprueban, respaldan y controlan por revisión los programas del robot?
• ¿Puede la celda respaldar la cualificación del procedimiento de soldadura y el plan de inspección aplicables?
• ¿Qué sucede tras una interrupción del arco, un fallo de alimentación de hilo, una pérdida de seguimiento de junta o un fallo del rotador?
• ¿Cómo se incorporarán los resultados de los ensayos no destructivos a la mejora del programa y del ajuste?
• ¿Qué mantenimiento, calibración, repuestos y soporte técnico están disponibles durante la producción?

El último punto suele subestimarse. Una celda robotizada que produce excelentes soldaduras de cualificación, pero experimenta paradas frecuentes, suministro incierto de repuestos o cambios de software con soporte deficiente, puede crear riesgo de producción. Para la adquisición internacional de equipos, los compradores deben aclarar el idioma de la documentación, los requisitos de conformidad eléctrica y de seguridad, la capacidad de servicio local, la formación de operarios y el alcance de las pruebas de aceptación en fábrica antes del envío.

Utilice los resultados de inspección para mejorar el proceso, no solo para liberar el recipiente

El mejor modelo de implementación conecta los datos de soldadura robotizada con la retroalimentación de inspección. El examen visual, las comprobaciones dimensionales, los ensayos radiográficos, los ensayos ultrasónicos, los ensayos por líquidos penetrantes, los ensayos por partículas magnéticas y las pruebas de presión pueden revelar diferentes aspectos del desempeño de la soldadura, según el diseño del recipiente y los requisitos rectores. El objetivo no es sustituir el examen mediante automatización. Es utilizar un proceso de soldadura más estable para que los hallazgos de inspección sean más significativos y las acciones correctivas más específicas.

Si aparecen indicaciones recurrentes en la misma posición horaria, punto de inicio y parada, transición de capa o rango de diámetro, el equipo de producción debe investigar el sistema completo: comportamiento del posicionador, respuesta del seguimiento de junta, ajuste de la junta, lógica del programa, consumibles, gas de protección y registros de intervención del operario. Las reparaciones repetidas nunca deben tratarse únicamente como un problema de rendimiento del soldador cuando el ciclo está automatizado. Son señales del proceso.

Para los fabricantes de recipientes a presión, la soldadura circunferencial robotizada es más eficaz cuando se trata como un sistema de fabricación controlado, en lugar de una máquina para ahorrar mano de obra. La inversión se justifica cuando la repetibilidad, la trazabilidad, la reducción de exposición y la calidad de producción estable pueden demostrarse en configuraciones reales de recipientes. Por tanto, la decisión de calidad no es “manual o robot”. Es si la fábrica puede controlar toda la cadena lo suficientemente bien como para que la automatización haga más predecible el límite de presión.
