لماذا تستحق اللحامات المحيطية تحكماً منفصلاً

بالنسبة لفرق مراقبة الجودة والسلامة، لا تُعد اللحامات المحيطية مجرد فئة أخرى من اللحامات في رسم تصنيعي. فهي غالباً الوصلات التي تحدد حد الضغط لجزء من غلاف الوعاء، أو وصلة الرأس بالغلاف، أو عنق الفوهة، أو المكوّن الأسطواني. وقد تكون للعيب الذي يمكن تحمله في لحام إنشائي غير ضاغط عواقب مختلفة تماماً عندما يقع في وعاء يُتوقع منه تحمّل دورات ضغط متكررة أو درجة حرارة مرتفعة أو أوساط أكّالة أو متطلبات فحص صارمة.

ولهذا نادراً ما يكون السؤال هو ما إذا كان روبوت اللحام يستطيع إنتاج خرزة لحام مقبولة في ظروف مثالية. والسؤال الحقيقي هو ما إذا كان روبوت اللحام لأوعية الضغط يستطيع جعل عملية اللحام الكاملة أكثر قابلية للتكرار وأكثر قابلية للمراقبة وأسهل تحكماً من عملية تعتمد على العمل اليدوي.

في الإنتاج العملي للأوعية، تتأثر جودة اللحامات المحيطية بأكثر من قوس اللحام. فتفاوت التجميع، ولا دائرية الغلاف، وحالة لحامات التثبيت، ونظافة الوصلة، والتحكم في المستهلكات، واستقرار الدوران، وتغطية الغاز، وإجراء اللحام المختار، جميعها تؤثر في النتيجة النهائية. يمكن للحام الروبوتي تقليل التفاوت في العديد من هذه الجوانب، لكنه لا يستطيع التعويض إلى ما لا نهاية عن تحضير أولي ضعيف أو عملية إنتاج غير مستقرة.

ما الذي يغيره اللحام الروبوتي في دورة اللحام

قد يعتمد اللحام المحيطي اليدوي التقليدي بدرجة كبيرة على محافظة المشغّل على زاوية الشعلة وسرعة الحركة وطول القوس ونمط التمويج والانتباه طوال دورة لحام طويلة. يستطيع اللحامون المهرة تحقيق نتائج ممتازة، لكن الاتساق قد يختلف بين الورديات والمشغّلين وأحجام الأوعية ومواضع الوصلات وظروف الإرهاق. وتزداد الصعوبة عندما يشمل الإنتاج أغلفة متكررة أو عندما تكون اللحامات طويلة بما يكفي لتتراكم التغييرات الصغيرة في التقنية إلى تفاوت قابل للقياس.

لا يزيل الروبوت علم معادن اللحام من العملية. لكنه يوفر طريقة أكثر تحكماً لتنفيذ الإجراء المعتمد. وبمجرد تأهيل معاملات اللحام ومسار الحركة لتكوين وصلة محدد، يمكن للنظام التحكم بشكل متكرر في:

• سرعة حركة الشعلة حول المحيط؛
• المسافة بين الشعلة وقطعة العمل واتجاه الشعلة المبرمج؛
• بدء القوس وإيقافه وملء الحفرة وسلوك التراكب؛
• إعدادات تغذية السلك والجهد والتيار ومعاملات النبض عند الاقتضاء؛
• عرض التمويج وزمن التوقف وتسلسل الطبقات للوصلات متعددة التمريرات؛
• الحركة المنسقة بين الروبوت وبكرات تدوير الوعاء أو جهاز التموضع.

بالنسبة لفريق الجودة، يغيّر هذا طبيعة مخاطر العملية. فلم تعد العملية تعتمد أساساً على حركة اليد الفردية. وبدلاً من ذلك، ينتقل التركيز إلى المعاملات المبرمجة والإعداد الميكانيكي وموثوقية المستشعرات وعرض الوصلة والانضباط المستخدم لإدارة تغييرات إجراءات اللحام. ويمثل ذلك عموماً بيئة أكثر قابلية للتدقيق، شريطة أن يعامل المصنّع برامج الروبوت كوثائق إنتاج خاضعة للرقابة بدلاً من إعدادات غير رسمية على أرضية الورشة.

الاتساق ذو قيمة، ولكن ضمن نطاق مستقر فقط

عادةً ما تكون الفائدة الأبرز للحام الروبوتي هي اتساق خرزة اللحام. إذ يمكن لسرعة الحركة المستقرة وموضع الشعلة أن يساعدا في الحفاظ على شكل لحام أكثر تجانساً، ولا سيما في الوصلات المحيطية المتكررة ذات القطر والسماكة وإعداد المجرى وموضع اللحام المتشابهة. ويمكن للإدخال الحراري المتسق أيضاً أن يدعم اختراقاً أكثر قابلية للتنبؤ ويقلل الميل إلى التآكل الجانبي الموضعي أو التعزيز غير المنتظم أو التناثر المفرط أو عدم تجانس عرض الخرزة.

لكن «المتسق» لا يعني تلقائياً «المطابق». فقد يصنع الروبوت باستمرار نفس اللحام غير المقبول إذا كان الإجراء المبرمج أو هندسة الوصلة أو حالة الإعداد خاطئة. وهذا تمييز مهم لمديري السلامة الذين يراجعون مقترحات الأتمتة. تنبع قيمة النظام من قابلية التكرار المقترنة بالتحقق والمراقبة وقواعد الاستجابة عند خروج العملية الفعلية عن النطاق المؤهل.

على سبيل المثال، قد تُبرمج خلية روبوتية على فجوة جذر وزاوية شطف اسميتين. وإذا وصلت الأغلفة المصنعة بفجوة غير متسقة أو حواف غير متطابقة أو أبعاد متغيرة لوجه الجذر، فقد يواجه الروبوت نقص الانصهار أو الاحتراق النافذ أو الاختراق غير الكامل أو شكل جذر ضعيف. يمكن لتتبع اللحام وأدوات التحكم التكيفية توسيع نافذة العملية، لكن لا ينبغي أن تصبح ذريعة لتخفيف فحص التجميع.

قبل اعتماد الأتمتة، ينبغي لفرق الإنتاج والجودة تحديد المتغيرات التي يتم التحكم فيها قبل اللحام والمتغيرات المتوقع تصحيحها أثناء اللحام. وفي أعمال أوعية الضغط، يجب أن تظل المجموعة الأولى كبيرة: ينبغي تأكيد تعريف المواد، وتحضير الحواف، والمحاذاة البعدية، وجودة لحامات التثبيت، والنظافة، وإمكانية الوصول إلى الوصلة قبل بدء الدورة الآلية.

العيوب المحيطية الشائعة وأين تساعد الأتمتة

يكون اللحام الروبوتي مفيداً بصفة خاصة عندما يكون تفاوت العملية المتكرر هو السبب الرئيسي للعيوب. يفصل الجدول أدناه بين المجالات التي تستطيع الأتمتة فيها تحسين التحكم مادياً والمجالات التي لا تزال تحتاج إلى انضباط تصنيعي مباشر.

تكون أقوى التطبيقات عادةً في عائلات الإنتاج المتكررة: أقطار أغلفة متشابهة، ونطاقات سماكة جدار متكررة، وتصاميم وصلات موحّدة، ووصول متوقع للحام. وقد تستفيد ورشة تصنيع تنتج أوعية فردية بتفاوتات كبيرة في القطر أو درجة المادة أو ترتيب الفوهات أو العوائق الداخلية من الروبوت أيضاً، إلا أن عبء البرمجة والمناولة يصبح أكبر. وفي تلك البيئة، تكون الخلية المرنة المزودة بتغيير سريع للعدد، وتحديد موضع اللحام، وهندسة عملية قوية، أهم من سرعة الروبوت المعلنة.

جهاز التموضع جزء من نظام الجودة

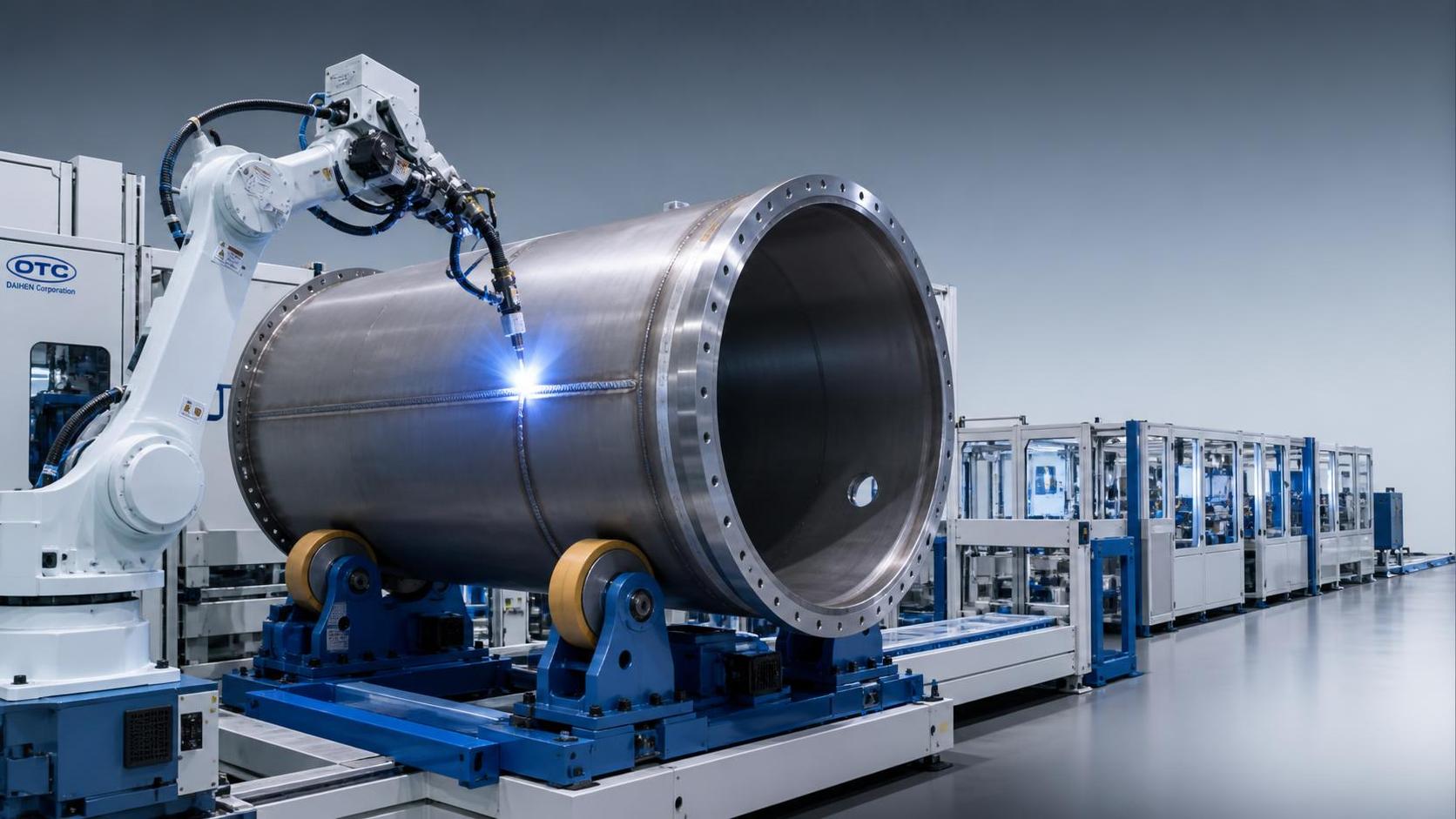

عند مناقشة اللحام الروبوتي المحيطي، غالباً ما ينصب الاهتمام على ذراع الروبوت ومصدر الطاقة وحزمة اللحام. وبالنسبة للحامات الأوعية، يكون نظام مناولة قطعة العمل مهماً بالقدر نفسه. تحدد بكرات التدوير والدوارات والغراب الأمامي والغراب الخلفي وأجهزة التموضع ما إذا كانت الوصلة تُعرض على الشعلة باتجاه مستقر وقابل للتكرار.

يمكن أن يؤدي تفاوت دوران الوعاء مباشرة إلى تفاوت في سرعة الحركة الفعلية. إن عدم الاستقامة والانزلاق والتحميل اللامركزي وتسارع الدوران غير المتسق ليست مجرد إزعاجات ميكانيكية؛ بل يمكن أن تؤثر في مظهر اللحام وتوزيع الحرارة. ولذلك ينبغي تقييم الخلية كنظام متكامل. يجب تنسيق الروبوت ومصدر طاقة اللحام ومغذي السلك ودوّار قطعة العمل وتشابكات السلامة وأدوات التحكم في العملية والتحقق منها معاً.

بالنسبة للأغلفة الأسطوانية الطويلة، ينبغي لفرق الورشة التحقق مما إذا كان الدوران متزامناً مع حركة الروبوت أو ما إذا كان الروبوت يبقى ثابتاً إلى حد كبير بينما يدور الوعاء. يمكن أن ينجح كلا المفهومين، لكن يجب أن تتوافق استراتيجية التحكم مع نوع اللحام ومتطلبات التفاوت. والنقطة المهمة هي تجنب وضع تكون فيه حركة الروبوت مستقرة بينما حركة قطعة العمل ليست كذلك.

كما تستحق لا دائرية الغلاف اهتماماً مبكراً. فقد لا يتبع المسار الدائري المنشأ من أبعاد CAD الاسمية الوصلة الفعلية بدقة عندما يكون الوعاء غير دائري أو عندما يختلف التجميع عن الهندسة المفترضة. وقد تكون استشعارية التلامس أو تتبع اللحام بالليزر أو الاستشعار عبر القوس أو طرق تكيفية أخرى مناسبة، حسب عملية اللحام وتكوين الوصلة. وينبغي إثبات أدائها على قطع تمثيلية، بما فيها تفاوتات تصنيع واقعية، وليس فقط على عينة اختبار محضرة بإتقان.

تصبح قابلية التتبع أكثر فائدة عند تصميمها ضمن النظام

يتطلب ضمان جودة أوعية الضغط عادةً أكثر من لحام مقبول بصرياً. فقد تحتاج المؤسسة إلى إثبات استخدام الإجراء المعتمد الصحيح وتأهيل الموظفين المعنيين والتحكم في المواد والمستهلكات وإتمام الفحوصات وإدارة حالات عدم المطابقة. تعتمد متطلبات التوثيق الدقيقة على الكود المعمول به ومواصفات العميل والولاية القضائية ومسار الاعتماد، لذا ينبغي تأكيد المتطلبات الحاكمة لكل مشروع.

يمكن للأنظمة الروبوتية تعزيز هذا الإطار لأنها تستطيع تسجيل معلومات العملية تلقائياً. واستناداً إلى المعدات ومستوى التكامل، قد تشمل السجلات المتاحة تعريف البرنامج وتاريخ ووقت اللحام وتسجيل دخول المشغّل واتجاهات التيار والجهد وسرعة تغذية السلك وسرعة الحركة وسجل الإنذارات وانقطاع الدورة وتغييرات المعاملات المحددة. ليست كل نقطة بيانات مخزنة ذات معنى متساوٍ، ولا يقدم كل نظام دليلاً كافياً للامتثال للكود بمفرده. ومع ذلك، يمكن لهذه السجلات تسريع التحقيق عندما تكون نتيجة الفحص موضع تساؤل لاحقاً.

ينبغي لمديري الجودة تجنب جمع البيانات لمجرد أن وحدة التحكم تتيحها. تحدد خطة التتبع المفيدة السجلات المرتبطة برقم اللحام، ومن يستطيع تغيير البرنامج، ومتى يتطلب التغيير إعادة تأهيل أو مراجعة هندسية، وما الذي يحدث عندما تتجاوز القيم المراقبة الحدود المحددة. وبدون هذه القواعد، يمكن لخلية الإنتاج أن تولد كميات كبيرة من المعلومات دون تحسين التحكم.

الحد الأدنى العملي هو ربط كل لحام إنتاجي بإجراء اللحام المطبق، ومراجعة برنامج الروبوت، وسجلات صهرة المادة أو الدفعة حيثما يلزم، ودفعة معدن الحشو، ومشغّل اللحام أو مشغّل الخلية، وحالة الفحص، وسجل الإصلاح. وعندما تكون العملية مؤتمتة، ينبغي أن يخضع برنامج الروبوت المعتمد لوصول محكوم وإدارة للمراجعات. فقد يكون لتعديل صغير غير مسجل في السرعة أو الجهد أو التمويج أو تسلسل البدء والإيقاف أثر أكبر مما يوحي به حجمه.

تحضير الحواف المسبق لا يزال يحدد نقطة البداية

غالباً ما تُدخل الأتمتة في محطة اللحام بينما يبقى التحضير المسبق متغيراً. وهذا مصدر شائع للنتائج المخيبة للآمال. فإذا وصلت الألواح المقطوعة أو أجزاء الغلاف أو وسادات التقوية أو دعامات الدعم أو المكونات المساعدة المصنعة بنتوءات أو خبث أو قشور أو حواف حادة أو تشطيب غير متسق، فقد تتأثر جودة المناولة والتجميع قبل بدء اللحام.

بالنسبة للأجزاء الداعمة المصنوعة من الصفائح والمُنتجة بالليزر أو البلازما أو القطع باللهب أو القص أو الختم، يمكن لمرحلة إزالة نتوءات محكومة أن تقلل مخاطر المناولة وتحسن الاتساق قبل التجميع. وتكون معدات مثل آلة إزالة النتوءات للصفائح المعدنية RNS1000 ذات صلة في هذا السياق المسبق، لأنها مصممة لإزالة النتوءات من الحواف والثقوب في جميع الاتجاهات، وتشطيب الأسطح، وإزالة القشور والخبث من الصفائح المعدنية. ولا ينبغي الخلط بينها وبين حل لتحضير مجرى اللحام المحيطي الحابس للضغط نفسه؛ إذ تحتاج هندسة المجرى وتحضير وجه الجذر للحام الأوعية إلى ضوابط خاصة بها ومؤهلة للخراطة أو التشكيل أو القطع أو تحضير الحواف.

هذا التمييز مهم. فقد تحقق الورشة فوائد في السلامة والمناولة من خلال إزالة النتوءات من المكونات المصنعة، بينما لا يزال لحام الوعاء نفسه يتطلب فحوصات مخصصة لزاوية الشطف والحافة المستوية وفتحة الجذر والمحاذاة والتلوث. إن التعامل مع جميع «عمليات تحضير الحواف» على أنها العملية نفسها قد يخلق فجوات في خطة الفحص.

تعتمد فوائد السلامة على تصميم الخلية، وليس الأتمتة فقط

يمكن للحام الروبوتي إبعاد الأفراد عن التعرض المطول لإشعاع القوس والحرارة والأبخرة والوضعيات المحرجة ومناولة الشعلة المتكررة. وبالنسبة للحام المحيطي على الأوعية الأكبر، يمكنه أيضاً تقليل الحاجة إلى عمل الأفراد في أوضاع صعبة حول قطع العمل الدوارة. وهذه مزايا سلامة مهمة، ولا سيما عندما يكون حجم الإنتاج مرتفعاً أو تشجع الهندسة وضعية لحام يدوي غير مريحة.

لكن ملف السلامة يتغير بدلاً من أن يختفي. إذ تدخل الخلايا الآلية مخاطر مرتبطة بحركة الروبوت والأوعية الدوارة ونقاط الانحشار ومعدات تغذية السلك والأسطح الساخنة والطاقة الكهربائية وإعادة التشغيل غير المتوقعة. وينبغي أن تغطي مراجعة السلامة الإنتاج العادي والتحميل والتفريغ وإثبات البرنامج وتنظيف الشعلة واستبدال السلك واستعادة الأعطال والصيانة وعمليات التحريك اليدوي.

تشمل التدابير الرئيسية عادةً حواجز مادية ونقاط وصول متشابكة وتوقفات طوارئ مصممة بشكل مناسب ومنطق إعادة تشغيل محكوم وإجراءات القفل ووضع العلامات وطرق تحميل آمنة ومسؤولية واضحة عن استعادة الخلية بعد العطل. وينبغي اختبار سلامة دوائر الأمان والتشابكات دورياً، لا افتراضها. كما ينبغي لمدير السلامة التحقق من أن ضغط الإنتاج لا يدفع المشغّلين إلى تجاوز وسائل الحماية أثناء تصحيح التجميع أو استكشاف الأعطال البسيطة وإصلاحها.

كيفية تقييم مقترح روبوت لحام

ينبغي أن يبدأ قرار الشراء السليم بعائلة الأوعية، وليس بعلامة الروبوت التجارية. ينبغي لفرق الجودة والسلامة طلب عرض توضيحي باستخدام سماكة مادة ونوع وصلة ونطاق قطر وحالة لحامات تثبيت وتفاوت تجميع متوقع تمثيلية. قد يبيّن العرض على حلقة عينة بسيطة أن القوس يعمل؛ لكنه لا يثبت أن النظام المقترح يستطيع التعامل مع التفاوت الفعلي في المصنع.

• ما أنواع اللحامات والأقطار وسماكات الجدران ودرجات المواد الواقعة ضمن نطاق التشغيل المؤهل؟
• كيف يتم اكتشاف وإدارة لا دائرية الغلاف أو انحراف الوصلة؟
• ما الحدود المقبولة لفجوة الجذر وعدم التطابق وتكوين لحامات التثبيت ونظافة الوصلة؟
• ما معاملات العملية المقفلة والمراقبة والمسجلة؟
• كيف تتم تسمية برامج الروبوت واعتمادها ونسخها احتياطياً والتحكم في مراجعاتها؟
• هل تستطيع الخلية دعم تأهيل إجراء اللحام وخطة الفحص المعمول بهما؟
• ماذا يحدث بعد انقطاع القوس أو عطل تغذية السلك أو فقدان تتبع اللحام أو عطل الدوّار؟
• كيف ستُستخدم نتائج الفحص غير الإتلافي لتحسين البرنامج والتجميع؟
• ما الصيانة والمعايرة وقطع الغيار والدعم الفني المتاح أثناء الإنتاج؟

غالباً ما يُستهان بالنقطة الأخيرة. إذ يمكن لخلية روبوتية تنتج لحامات تأهيل ممتازة لكنها تواجه توقفاً متكرراً أو إمداداً غير مؤكد لقطع الغيار أو تغييرات برمجية ضعيفة الدعم أن تخلق مخاطر إنتاجية. وفي شراء المعدات الدولي، ينبغي للمشترين توضيح لغة الوثائق ومتطلبات المطابقة الكهربائية والسلامة وقدرة الخدمة المحلية وتدريب المشغّلين ونطاق اختبار القبول في المصنع قبل الشحن.

استخدم نتائج الفحص لتحسين العملية، وليس فقط لإطلاق الوعاء

يربط أفضل نموذج للتنفيذ بيانات اللحام الروبوتي بملاحظات الفحص. وقد يكشف الفحص البصري والفحوصات البعدية والاختبار الشعاعي والاختبار بالموجات فوق الصوتية واختبار السوائل المتغلغلة واختبار الجسيمات المغناطيسية واختبار الضغط، كل منها، جوانب مختلفة من أداء اللحام، حسب تصميم الوعاء والمتطلبات الحاكمة. لا يتمثل الهدف في استبدال الفحص بالأتمتة، بل في استخدام عملية لحام أكثر استقراراً كي تصبح نتائج الفحص أكثر دلالة وتصبح الإجراءات التصحيحية أكثر استهدافاً.

إذا ظهرت مؤشرات متكررة في موضع الساعة نفسه أو نقطة البدء والإيقاف أو انتقال الطبقة أو نطاق القطر، فينبغي لفريق الإنتاج التحقيق في النظام الكامل: سلوك جهاز التموضع، واستجابة تتبع اللحام، وتجميع الوصلة، ومنطق البرنامج، والمستهلكات، وغاز الحماية، وسجلات تدخل المشغّل. ولا ينبغي أبداً التعامل مع الإصلاحات المتكررة على أنها مشكلة في أداء اللحام فقط عندما تكون الدورة مؤتمتة. إنها إشارات إلى العملية.

بالنسبة لمصنّعي أوعية الضغط، يكون اللحام المحيطي الروبوتي أكثر فاعلية عندما يُعامل كنظام تصنيع محكوم بدلاً من آلة لتوفير العمالة. ويكون الاستثمار مبرراً عندما يمكن إثبات قابلية التكرار وقابلية التتبع وتقليل التعرض وجودة الإنتاج المستقرة على تكوينات أوعية فعلية. لذلك، فإن قرار الجودة ليس «يدوي أم روبوت»، بل هو ما إذا كان المصنع يستطيع التحكم في السلسلة بأكملها بما يكفي لجعل الأتمتة حد الضغط أكثر قابلية للتنبؤ.
