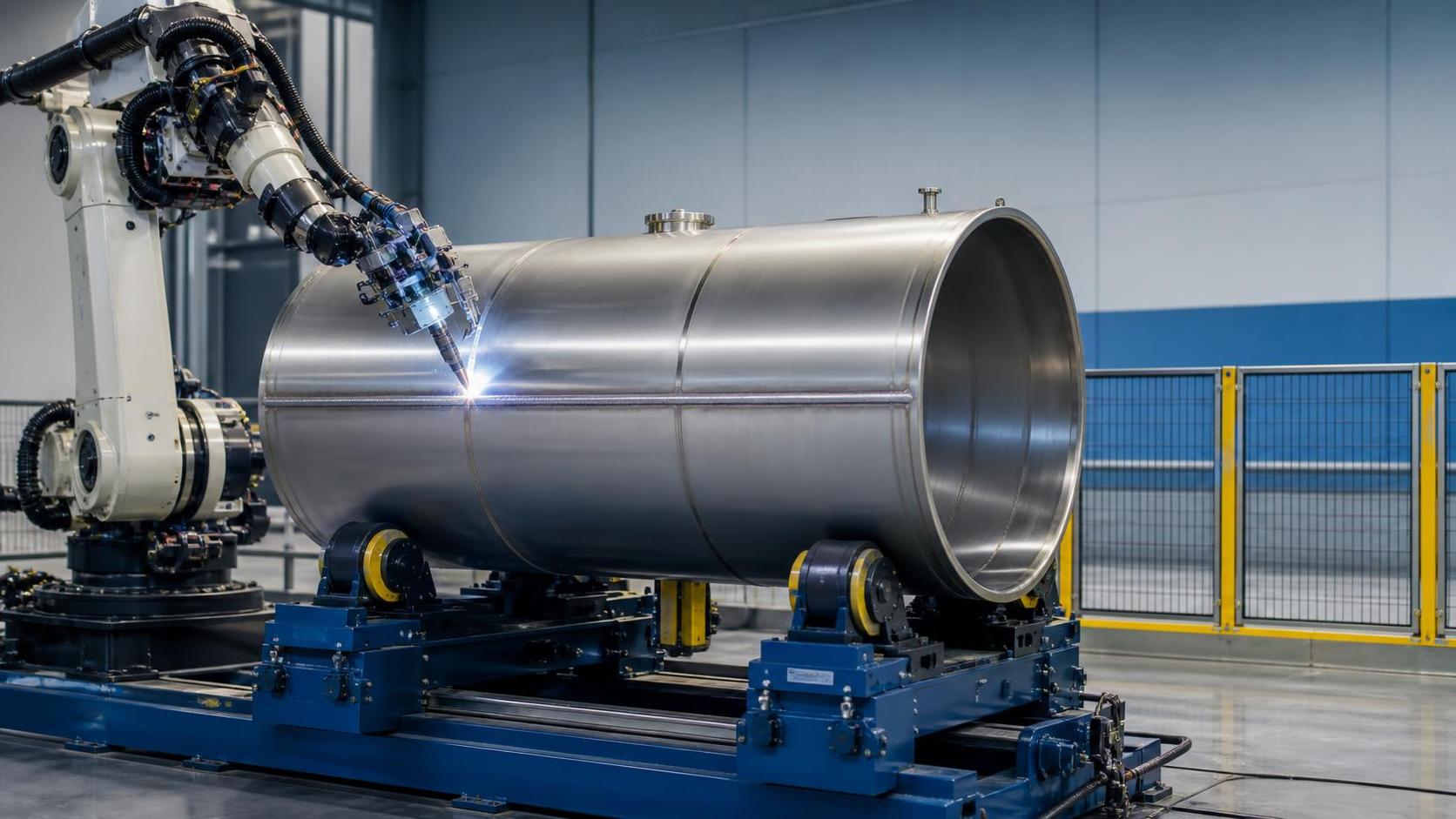

اختيار روبوت لحام لتصنيع الخزانات: السعة، ومدى الوصول، وجودة التجميع

يتطلب اختيار روبوت لحام لتصنيع الخزانات أكثر من مقارنة علامات الروبوتات التجارية، أو حزم القوس، أو أزمنة الدورات المعلنة. يجمع عمل الخزانات بين اللحامات المحيطية الطويلة، والأقطار المتغيرة، ووصلات جسم الخزان بالرأس، والفوهات، والدعامات، وظروف الألواح المتغيرة. وقد يواجه الروبوت الذي يعمل جيداً على عينة ثابتة ونظيفة صعوبة عندما يكون جسم الخزان غير دائري قليلاً، أو تختلف لحامات التثبيت، أو يقدّم التجهيز الوصلة بزاوية غير مناسبة.

بالنسبة للمقيّم الفني، لا يتمثل السؤال الحقيقي ببساطة في ما إذا كان روبوت اللحام لتصنيع الخزانات يستطيع إنتاج لحام مقبول. بل يتمثل في ما إذا كانت الخلية الكاملة قادرة على الحفاظ على إمكانية الوصول إلى اللحام، واستقرار العملية، والتعامل المتكرر مع القطع عبر نطاق الأوعية التي ينتجها المصنع فعلياً. يجب اعتبار السعة، ومدى الوصول، وتفاوت التجميع، وسلوك المدوّر، واستراتيجية البرمجة كنظام واحد.

ابدأ بعائلة الخزانات، وليس بكتالوج الروبوتات

أفضل نقطة بداية هي مراجعة عملية لعائلة القطع. سجّل الحد الأدنى والأقصى لقطر جسم الخزان، وطول الوعاء، وسماكة الجدار، ودرجات المواد، وأنواع اللحامات، ومزيج الإنتاج السنوي أو الأسبوعي. أدرج أكبر حمل لامركزي، مثل جسم خزان مزود بتركيبات مثبتة مسبقاً، بدلاً من الاعتماد على وزن جسم الخزان الاسمي وحده. قد يصبح النظام المصمم فقط للخزان المتوسط عنق زجاجة عند دخول تجميعة أثقل أو أقل اتزاناً إلى الإنتاج.

ومن المهم أيضاً فصل اللحامات المناسبة فعلاً للتكرار الروبوتي عن اللحامات التي تظل شديدة التباين. غالباً ما تكون اللحامات الطولية واللحامات المحيطية على أبعاد أجسام خزانات متكررة مرشحات قوية للأتمتة. وقد تتطلب وسادات التقوية المعقدة، والفوهات المتقاربة بكثافة، وأعمال الإصلاح، والمكونات الفريدة استراتيجية أكثر مرونة، أو استشعاراً إضافياً، أو محطة يدوية بجوار الخلية الروبوتية. إن محاولة أتمتة كل لحام قد تجعل الخلية معقدة بلا داعٍ وصعبة الاستعادة بعد التباين الطبيعي في الإنتاج.

ينبغي لمصنّع الخزانات رسم مسار العملية بالكامل: تجهيز الألواح، والدرفلة، واللحام النقطي، والمحاذاة، واللحام، والفحص، والمناولة، والتشطيب اللاحق. إذا كان استدارة جسم الخزان وتجهيز الحواف غير متسقين قبل اللحام، فحتى النظام الروبوتي القادر سيقضي وقتاً في تعويض العيوب الناشئة في المراحل السابقة. لا ينبغي استخدام الروبوت بديلاً عن الانضباط في التجميع.

سعة الحمولة تشمل أكثر من شعلة اللحام

غالباً ما يُساء فهم حمولة الروبوت. تشمل السعة المطلوبة الشعلة، ووحدة تغذية السلك أو المكونات المثبتة على الشعلة، وحزمة توجيه الكابلات، وجهاز منع التصادم، ومستشعر تتبع اللحام عند استخدامه، وأي أدوات خاصة. والأهم من ذلك، يجب التحقق من السعة عند اتجاه المعصم ومدى الوصول المطلوبين. فقد يمتلك الروبوت حمولة اسمية كافية على الورق، لكنه يواجه أداءً عملياً أقل عندما تمتد ذراعه حول وعاء كبير أو عندما تؤثر قوى الكابلات في حركة المعصم.

في تصنيع الخزانات، لا تكون مشكلة الكتلة الأكبر عادة في ذراع الروبوت بل في مناور قطعة العمل. تحمل بكرات التدوير، أو مواضع الرأس والذيل، أو التجهيزات المخصصة جسم الخزان، ويجب أن تتحمل أقصى حمل محسوب، وانحراف مركز الثقل، والقصور الذاتي أثناء البدء والتوقف. قد يفرض وعاء ثقيل يدور بسلاسة عند سرعة ثابتة متطلبات كبيرة أثناء التسارع أو التباطؤ أو التوقف الطارئ.

ينبغي أن يشمل حساب الحمل التجهيزات، والدعامات المؤقتة، والملحقات المركبة. كما ينبغي التمييز بين جسم خزان أسطواني متزن ووعاء مجمّع جزئياً مزود بفوهات أو أرجل دعم. عندما تكون التجميعة غير متمركزة، ينبغي للمكامل تقييم استقرار الدوران بدلاً من افتراض أن تصنيف الحمولة الاسمية يوضح الصورة كاملة.

يجب التحقق من مدى الوصول ضمن نطاق اللحام الفعلي

يُعد مدى الوصول الطويل للروبوت مفيداً، لكن أقصى مدى وصول لا يساوي بالضرورة مدى وصول مفيداً للحام. بالقرب من الحدود الخارجية لنطاقه، قد يواجه الروبوت زوايا معصم غير ملائمة، أو جودة مسار أقل، أو توجيه كابلات صعباً، أو خطر التصادم مع جسم الخزان والبكرات والمشابك وحواجز السلامة. التقييم الحاسم هو ما إذا كانت الشعلة تستطيع الحفاظ على زاوية العمل المطلوبة وزاوية الحركة وطول بروز السلك خلال كامل اللحام.

بالنسبة للحام المحيطي الخارجي، يسمح تدوير الخزان غالباً للروبوت بالعمل ضمن منطقة مريحة بينما تتحرك الوصلة تحت الشعلة. وقد يكون ذلك أكثر موثوقية من مطالبة الروبوت بالسير في مسار دائري كبير حول جسم خزان ثابت. وتغيّر اللحامات الداخلية المعادلة: إذ يمكن أن يحد قطر الوصول الداخلي، وحجم فتحة الدخول، وترتيبات التهوية، وأبعاد جسم الشعلة، وخلوص التصادم من الجدوى. قد يصل الروبوت بسهولة إلى السطح الخارجي، لكنه قد لا يكون حلاً عملياً للحام الداخلي.

تُعد المحاكاة غير المتصلة مفيدة عندما يكون نطاق الأوعية واسعاً، لكنها ينبغي أن تستند إلى نماذج واقعية. أدرج لحامات التثبيت، والمشابك، وبروزات الفوهات، والمعدات الدوارة، ومحطات تنظيف الشعلة، وترتيب القاعدة أو السكة الفعلي. يمكن للمحاكاة تحديد زاوية اقتراب إشكالية قبل طلب المعدات، رغم أن تجربة فعلية على أجزاء ممثلة تظل مهمة لتأكيد سلوك القوس واستجابة التجميع.

التموضع هو غالباً ما يحدد جودة اللحام

لا تطلب خلايا اللحام الروبوتية الأكثر إنتاجية من الروبوت حل كل مشكلة هندسية. فهي تضع اللحام في وضع مناسب وتتيح تدويراً محكوماً لقطعة العمل لخلق حالة لحام مستقرة. وهذا مهم خصوصاً للحامات المحيطية، حيث يدعم الدوران المنتظم سرعة حركة موحدة ويقلل الحاجة إلى تغييرات متكررة في وضعية الروبوت.

لذلك ينبغي تقييم المدوّر كجزء من نظام اللحام، وليس كشراء منفصل للمناولة. يؤثر نطاق سرعته، واستقرار السرعة، ومادة العجلات، وتباعد البكرات القابل للضبط، وتوزيع الحمولة، وواجهة الاتصال مع وحدة تحكم الروبوت، كلها في اللحام. للتجميعات الأسطوانية وأعمال أوعية الضغط، يمكن أن يوفر مدوّر لحام لولبي رصاصي تموضعاً محكوماً عندما يجب أن تتناسب المسافة بين مراكز البكرات مع أقطار مختلفة. تتوفر سلسلة CHGK من CHGK-2 إلى CHGK-60، مع نطاقات معلنة للمسافة بين المراكز تختلف حسب الطراز من 280–950 mm إلى 900–2100 mm.

تشير معلومات المدوّر الموردة إلى تنظيم سرعة بتحويل تردد متدرج بلا خطوات وصندوق تحكم يدوي عن بُعد مزود بوظائف الحركة إلى الأمام والخلف وضبط السرعة. نطاق الدوران المذكور هو 100–1000 mm/min في الوصف الوظيفي. ولأن وثائق المعدات قد تعبّر عن سرعة البكرة الخطية وظروف الدوران بطرق مختلفة، ينبغي تأكيد نطاق السرعة المطلوب وطريقة المزامنة وفقاً لقطر الخزان الفعلي وإجراء اللحام قبل الاختيار النهائي. بالنسبة للحام الروبوتي المحيطي، تتمثل المسألة الأساسية في حركة سطحية مستقرة وقابلة للتكرار عند سرعة اللحام المبرمجة.

تفاوت التجميع هو الاختبار الحقيقي للأتمتة

يتبع الروبوت المسار المبرمج بكفاءة عالية؛ لكنه لا يعرف تلقائياً أين انتقلت الوصلة المنحرفة. في تصنيع الخزانات، قد يتغير موضع الوصلة بسبب تفاوت درفلة الألواح، أو بيضاوية جسم الخزان، أو عدم التطابق عند اللحام، أو التشوه الحراري، أو عدم اتساق اللحام النقطي، أو التباين في فتحة الجذر. تحدد هذه الظروف ما إذا كانت خلية التعليم والتكرار الأساسية كافية أو ما إذا كان تحديد موقع اللحام والتتبع التكيفي مبررين.

قد يكون تتبع اللحام عبر القوس مفيداً أثناء اللحام عندما تدعم العملية وهندسة الوصلة تغذية راجعة كهربائية موثوقة. وقد يكون البحث بالليزر أو باللمس مناسباً عندما يتغير موضع البداية أو موضع الوصلة قبل اللحام. ولا يُعد أي من الخيارين علاجاً للفجوات المفرطة، أو الحواف الملوثة، أو مواضع لحام التثبيت السيئة، أو التجهيز غير المتسق أساساً. تضيف المستشعرات قدرات، لكنها تضيف أيضاً متطلبات للمعايرة والصيانة والبرمجة.

القرار الأفضل هو تحديد التباين المقبول عند الاستلام قبل تحديد المستشعرات. اطلب من فرق الإنتاج والجودة توثيق عدم التطابق المتوقع، ونطاق فجوة الجذر، وانحراف اللحام، وحالة عدم الاستدارة لكل عائلة خزانات. قارن هذه الظروف بإجراء اللحام المؤهل وحدود التتبع المثبتة لدى مورّد الروبوت. إذا تجاوز التباين ما يمكن أن يتحمله إجراء اللحام، فقد يحتاج الاستثمار الأول إلى تحسين تفريز الحواف، أو التحكم في الدرفلة، أو أدوات التجميع، أو الانضباط في لحام التثبيت.

أسئلة جديرة بالطرح أثناء المراجعة الفنية

• هل يستطيع الروبوت الحفاظ على زوايا الشعلة المطلوبة في كل نقطة على أكبر وأصغر خزان؟
• ما أقصى وزن إجمالي للوعاء والتجهيز والملحقات والدعامات المؤقتة؟
• كيف ستتم مزامنة حركة الروبوت ودوران الخزان أثناء اللحام المحيطي؟
• ما تفاوت التجميع الطبيعي في أرضية المصنع، بدلاً من الحالة المثالية في الرسم؟
• ما طريقة تتبع اللحام المقترحة، وتحت أي ظروف للوصلة والعملية تم التحقق منها؟
• كيف تتم معالجة أبخرة اللحام، والتناثر، وتنظيف الشعلة، وتغيير الأسلاك، والوصول لأغراض الصيانة في التصميم؟

طابق عملية القوس مع متطلبات المادة والوصلة

لا يمكن فصل اختيار الروبوت عن اختيار عملية اللحام. قد تتطلب خزانات التخزين من الفولاذ الكربوني، وأوعية العمليات المصنوعة من الفولاذ المقاوم للصدأ، والأجسام السميكة الحافظة للضغط معدلات ترسيب مختلفة، والتحكم في مدخلات الحرارة، وترتيبات الحماية، وتوقعات التشطيب. يُعد GMAW شائعاً عندما تكون أولوية لمعدل الترسيب والتوافق مع الأتمتة، بينما قد تُختار عمليات أخرى لمتطلبات محددة للمادة أو السماكة أو الجودة. يعتمد النهج الصحيح على إجراء اللحام المعتمد، ومتطلبات الكود المطبق، ومواصفات العميل.

ينبغي أن تُظهر الخلية المقترحة العملية المقصودة على مواد ممثلة وتجهيزات وصلات ووضعيات لحام ممثلة. ينبغي للمقيّمين النظر إلى ما يتجاوز مظهر خرزة اللحام. راجع البدايات والتوقفات، ومعالجة الحفرة النهائية، ووصلات الربط، والتشوه، وإمكانية الوصول للفحص، وما إذا كان اللحام يظل قابلاً للتكرار بعد انقطاعات الإنتاج الطبيعية. إذا كان الخزان يتطلب تنظيفاً أو تشطيباً بعد اللحام، فينبغي إدراج تلك العملية في تخطيط زمن الدورة والمناولة بدلاً من اعتبارها أمراً لاحقاً.

التكامل والسلامة والاستعادة لا تقل أهمية عن البرمجة

يجب أن تتواصل خلية روبوت اللحام بوضوح مع المدوّرات والمواضع ومعدات السلامة وأي نظام مناولة سابق أو لاحق. حدّد الجهة التي تتحكم في بدء الدورة، وتمكين الدوران، والإقرار بالأعطال، وسلوك التوقف الطارئ، والسرعة الآمنة. يمنع التسلسل المصمم جيداً دخول الشعلة إلى منطقة اللحام قبل تثبيت الوعاء، ويمنع بدء الدوران بينما يكون المشغل قادراً على الوصول إلى المنطقة الخطرة.

تستحق الاستعادة بعد العطل اهتماماً مبكراً. يحتاج فريق الإنتاج إلى طريقة مفهومة للاستئناف بعد احتراق السلك للخلف، أو انقطاع الغاز، أو توقف بسبب تصادم، أو تدخل مشغل مخطط له. إذا كانت الاستعادة تتطلب مبرمجاً متخصصاً في كل مرة، فسيتأثر التوافر العملي للخلية. ينبغي أن يغطي التدريب ليس التشغيل العادي فقط، بل أيضاً تعديلات التعليم، واستبدال المواد الاستهلاكية، وفحوصات المعايرة، وإجراءات إعادة التشغيل الآمن.

بالنسبة للمشاريع التي تخدم أسواق تصدير مختلفة، ينبغي مراجعة الوثائق، والتكوين الكهربائي، والحواجز الواقية، وتوقعات المطابقة أثناء الهندسة بدلاً من مراجعتها مباشرة قبل الشحن. توفر Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012 في ووشي بمقاطعة جيانغسو، معدات اللحام الأوتوماتيكية، وروبوتات اللحام، وأنظمة القطع، وأدوات الماكينات، ومعدات معالجة الألواح، وآلات إنتاج العوارض H. تُنظَّم معداتها وفق ممارسات نظام الجودة ISO9001، وتتوفر منتجات مدعومة بعلامة CE للتطبيقات التي تتطلب مراعاة السوق الأوروبية. وما زال تقييم المطابقة النهائي بحاجة إلى التوافق مع تكوين الماكينة المحدد ومتطلبات الوجهة.

الاختيار السليم هو خلية متوازنة

نادراً ما يُحدَّد روبوت اللحام المناسب لتصنيع الخزانات بمواصفة رئيسية واحدة. إنه خلية متوازنة يدعم فيها مدى وصول الروبوت، ووصول الشعلة، ودوران الخزان، ودقة التجهيز، وإجراء اللحام، وإجراءات استعادة المشغل بعضها بعضاً. إن زيادة حجم الروبوت مع تحديد مواصفات المدوّر بأقل من المطلوب، أو إضافة استشعار متقدم مع قبول تجميع رديء لجسم الخزان، لا يؤدي إلا إلى نقل القيد إلى موضع آخر.

قبل اعتماد قرار الشراء، اطلب تصميماً يعتمد على أكبر وأصغر الأوعية، ومراجعة للحمل والقصور الذاتي لمعدات المناولة، ووصفاً لطريقة التتبع المقترحة، وخطة عرض باستخدام وصلات ممثلة. أكّد مسؤوليات الواجهة بين الروبوت، ومصدر طاقة اللحام، والمدوّر، ونظام السلامة، وفريق التركيب. تحول هذه الفحوصات مفهوم الأتمتة الجذاب إلى خلية لحام خزانات يمكن تشغيلها بصورة متسقة في أرضية المصنع.
