Selección de un robot de soldadura para la fabricación de tanques: capacidad, alcance y ajuste

Seleccionar un robot de soldadura para la fabricación de tanques requiere más que comparar marcas de robots, paquetes de arco o tiempos de ciclo anunciados. El trabajo con tanques combina largas costuras circunferenciales, diámetros variables, uniones entre virola y fondo, boquillas, soportes y condiciones variables de las placas. Un robot que funciona bien con una probeta fija y limpia puede seguir teniendo dificultades cuando una virola está ligeramente ovalada, las soldaduras de punteo varían o el utillaje presenta la unión en un ángulo incómodo.

Para un evaluador técnico, la verdadera cuestión no es simplemente si un robot de soldadura para la fabricación de tanques puede realizar una soldadura aceptable. Es si la célula completa puede mantener el acceso a la soldadura, la estabilidad del proceso y la manipulación repetible de las piezas en toda la gama de recipientes que realmente produce el taller. La capacidad, el alcance, la tolerancia de ajuste, el comportamiento del posicionador y la estrategia de programación deben considerarse como un solo sistema.

Comience con la familia de tanques, no con el catálogo de robots

El punto de partida más útil es una revisión práctica de la familia de piezas. Registre el diámetro mínimo y máximo de la virola, la longitud del recipiente, el espesor de pared, los grados de material, los tipos de costura y la mezcla de producción anual o semanal. Incluya la mayor carga excéntrica, como una virola con accesorios ya instalados, en lugar de utilizar únicamente el peso nominal de la virola. Un sistema dimensionado solo para el tanque promedio puede convertirse en un cuello de botella cada vez que entra en producción un conjunto más pesado o menos equilibrado.

También es importante separar las soldaduras realmente adecuadas para la repetición robótica de aquellas que siguen siendo muy variables. Las costuras longitudinales y circunferenciales en dimensiones repetidas de virolas suelen ser buenos candidatos para la automatización. Las placas de refuerzo complejas, las boquillas agrupadas densamente, los trabajos de reparación y los componentes únicos pueden requerir una estrategia más flexible, sensorización adicional o una estación manual junto a la célula robótica. Intentar automatizar todas las soldaduras puede hacer que la célula sea innecesariamente compleja y difícil de recuperar tras las variaciones normales de producción.

Un fabricante de tanques debe trazar el flujo completo: preparación de placas, rolado, punteo, alineación, soldadura, inspección, manipulación y acabado posterior. Si la redondez de la virola y la preparación de los bordes son inconsistentes antes de soldar, incluso un sistema robótico capaz dedicará tiempo a compensar defectos generados aguas arriba. El robot no debe utilizarse como sustituto de un ajuste disciplinado.

La capacidad de carga útil incluye más que la antorcha de soldadura

La carga útil del robot suele malinterpretarse. La capacidad requerida incluye la antorcha, el alimentador de alambre o los componentes montados en la antorcha, el conjunto de cables, el dispositivo anticolisión, el sensor de seguimiento de costura si se utiliza y cualquier utillaje especial. Más importante aún, la capacidad debe comprobarse con la orientación y el alcance de muñeca requeridos. Un robot puede tener suficiente carga útil nominal sobre el papel, pero presentar un rendimiento práctico reducido cuando el brazo se extiende alrededor de un recipiente grande o cuando las fuerzas de los cables afectan el movimiento de la muñeca.

En la fabricación de tanques, la principal preocupación de masa normalmente no es el brazo del robot sino el manipulador de la pieza. Los rodillos giratorios, los posicionadores de cabezal y contrapunto o los utillajes personalizados soportan la virola y deben manejar la carga máxima calculada, el desplazamiento del centro de gravedad y la inercia durante los arranques y las paradas. Un recipiente pesado que gira suavemente a velocidad constante puede seguir imponiendo exigencias considerables durante la aceleración, la desaceleración o una parada de emergencia.

El cálculo de carga debe incluir los utillajes, los refuerzos temporales y los accesorios montados. También debe distinguir entre una virola cilíndrica equilibrada y un recipiente parcialmente ensamblado con boquillas o patas de soporte. Cuando el conjunto está descentrado, el integrador debe evaluar la estabilidad de rotación en lugar de asumir que una capacidad nominal en toneladas cuenta toda la historia.

El alcance debe verificarse en la envolvente real de soldadura

Un amplio alcance del robot es útil, pero el alcance máximo no es lo mismo que un alcance útil de soldadura. Cerca del límite exterior de su envolvente, un robot puede encontrar ángulos de muñeca desfavorables, menor calidad de trayectoria, tendido de cables difícil o riesgo de colisión con la virola, los rodillos, las abrazaderas y las protecciones de seguridad. La evaluación crítica es si la antorcha puede mantener el ángulo de trabajo, el ángulo de avance y la extensión de alambre requeridos durante toda la costura.

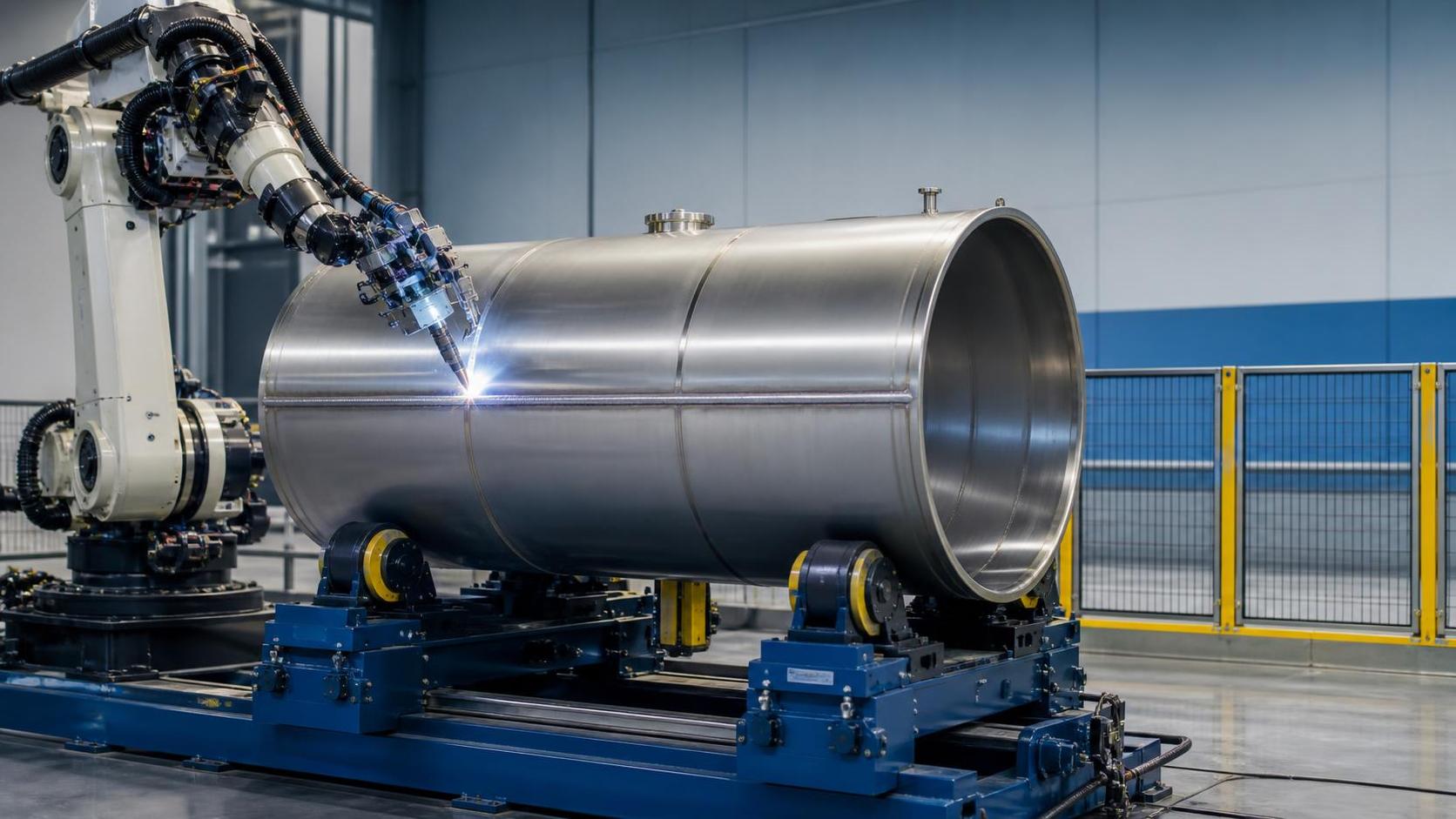

Para la soldadura circunferencial exterior, la rotación del tanque suele permitir que el robot trabaje dentro de una zona cómoda mientras la unión se desplaza bajo la antorcha. Esto puede ser más fiable que pedir al robot que recorra una gran trayectoria circular alrededor de una virola estacionaria. Las costuras interiores cambian la situación: el diámetro de acceso, el tamaño de la boca de hombre, los sistemas de ventilación, las dimensiones del cuerpo de la antorcha y el espacio libre para evitar colisiones pueden limitar la viabilidad. Un robot que alcanza fácilmente el exterior puede no ser una solución práctica para la soldadura interior.

La simulación offline es valiosa cuando la gama de recipientes es amplia, pero debe basarse en modelos realistas. Incluya soldaduras de punteo, abrazaderas, salientes de boquillas, equipos giratorios, estaciones de limpieza de antorcha y la disposición real de la base o el riel. La simulación puede identificar un ángulo de aproximación problemático antes de pedir el equipo, aunque una prueba física con piezas representativas sigue siendo importante para confirmar el comportamiento del arco y la respuesta al ajuste.

El posicionamiento suele determinar la calidad de la soldadura

Las células de soldadura robótica más productivas no piden al robot que resuelva todos los problemas geométricos. Colocan la soldadura en una posición favorable y permiten una rotación controlada de la pieza para crear una condición de soldadura estable. Esto es especialmente importante para las costuras circunferenciales, donde una rotación constante favorece una velocidad de avance uniforme y reduce la necesidad de cambios repetidos de postura del robot.

Por lo tanto, un rotador debe evaluarse como parte del sistema de soldadura, no como una compra independiente para manipulación. Su rango de velocidad, estabilidad de velocidad, material de las ruedas, separación ajustable de rodillos, distribución de carga e interfaz con el controlador del robot afectan a la costura. Para conjuntos cilíndricos y trabajos en recipientes a presión, unRotador de soldadura con husillo puede proporcionar un posicionamiento controlado cuando la distancia entre centros de rodillos debe adaptarse a diferentes diámetros. La serie CHGK se ofrece desde CHGK-2 hasta CHGK-60, con rangos de distancia entre centros indicados que varían según el modelo de 280–950 mm a 900–2100 mm.

La información suministrada sobre el rotador indica regulación continua de velocidad por conversión de frecuencia y una caja de control manual remota con funciones de avance, retroceso y ajuste de velocidad. Su rango de rotación indicado es de 100–1000 mm/min en la descripción funcional. Debido a que la documentación del equipo puede expresar de forma diferente la velocidad lineal de los rodillos y las condiciones de rotación, el rango de velocidad requerido y el método de sincronización deben confirmarse con el diámetro real del tanque y el procedimiento de soldadura antes de la selección final. Para la soldadura robótica circunferencial, la cuestión clave es un avance superficial estable y repetible a la velocidad de soldadura programada.

La tolerancia de ajuste es la verdadera prueba de la automatización

Un robot sigue muy bien una trayectoria programada; no sabe automáticamente dónde se ha desplazado una unión que se desvía. En la fabricación de tanques, la ubicación de la unión puede cambiar debido a variaciones en el rolado de placas, ovalidad de la virola, desalineación en la costura, distorsión térmica, punteo inconsistente o variación en la abertura de raíz. Estas condiciones determinan si una célula básica de enseñanza y repetición es adecuada o si se justifican la búsqueda de costura y el seguimiento adaptativo.

El seguimiento de costura a través del arco puede ser útil durante la soldadura cuando el proceso y la geometría de la unión permiten una retroalimentación eléctrica fiable. La visión láser o la búsqueda táctil pueden ser adecuadas cuando el punto de inicio o la posición de la unión varían antes de soldar. Ninguna opción corrige separaciones excesivas, bordes contaminados, mala colocación de punteos o una preparación fundamentalmente inconsistente. Los sensores añaden capacidad, pero también introducen requisitos de calibración, mantenimiento y programación.

La mejor decisión es definir la variación de entrada aceptable antes de especificar los sensores. Pida a los equipos de producción y calidad que documenten la desalineación esperada, el rango de abertura de raíz, la desviación de costura y la condición de falta de redondez para cada familia de tanques. Compare estas condiciones con el procedimiento de soldadura calificado y los límites de seguimiento demostrados por el proveedor del robot. Si la variación excede lo que el procedimiento de soldadura puede tolerar, la primera inversión puede requerir un mejor fresado de bordes, control de rolado, utillaje de ajuste o disciplina de soldadura de punteo.

Preguntas que conviene formular durante una revisión técnica

• ¿Puede el robot mantener los ángulos de antorcha requeridos en cada punto del tanque más grande y del más pequeño?
• ¿Cuál es el peso combinado máximo del recipiente, el utillaje, los accesorios y los soportes temporales?
• ¿Cómo se sincronizarán el movimiento del robot y la rotación del tanque durante una costura circunferencial?
• ¿Qué variación de ajuste es normal en el taller, en lugar de ser ideal en un plano?
• ¿Qué método de seguimiento de costura se propone y en qué condiciones de unión y proceso se ha validado?
• ¿Cómo se gestionan en el diseño los humos de soldadura, las salpicaduras, la limpieza de antorcha, los cambios de alambre y el acceso para mantenimiento?

Adapte el proceso de arco a los requisitos de material y unión

La elección del robot no puede separarse de la selección del proceso de soldadura. Los tanques de almacenamiento de acero al carbono, los recipientes de proceso de acero inoxidable y las virolas más gruesas que retienen presión pueden exigir diferentes tasas de deposición, control de aporte térmico, disposiciones de protección y expectativas de acabado. GMAW es común cuando la tasa de deposición y la compatibilidad con la automatización son prioridades, mientras que pueden seleccionarse otros procesos para requisitos específicos de material, espesor o calidad. El enfoque correcto depende del procedimiento de soldadura aprobado, los requisitos de código aplicables y las especificaciones del cliente.

Una célula propuesta debe demostrar el proceso previsto con material representativo, preparación de unión y posición de soldadura. Los evaluadores deben mirar más allá de la apariencia del cordón. Revise los inicios y paradas, el tratamiento de cráteres, los empalmes, la distorsión, el acceso para inspección y si la soldadura sigue siendo repetible después de interrupciones normales de producción. Si el tanque requiere limpieza o acabado posterior a la soldadura, esta operación debe incluirse en la planificación del tiempo de ciclo y de la manipulación en vez de tratarse como algo secundario.

La integración, la seguridad y la recuperación importan tanto como la programación

Una célula de robot de soldadura debe comunicarse claramente con rotadores, posicionadores, equipos de seguridad y cualquier sistema de manipulación aguas arriba o aguas abajo. Defina quién controla el inicio de ciclo, la habilitación de rotación, el reconocimiento de fallos, el comportamiento de parada de emergencia y la velocidad segura. Una secuencia bien diseñada evita que la antorcha entre en la zona de soldadura antes de que el recipiente esté sujetado y evita que la rotación comience mientras un operador tiene acceso a la zona peligrosa.

La recuperación tras un fallo merece atención temprana. Un equipo de producción necesita un método comprensible para reanudar el trabajo después de una quemadura de alambre, una interrupción de gas, un disparo por colisión o una intervención planificada del operador. Si la recuperación requiere un programador especialista cada vez, la disponibilidad práctica de la célula se verá afectada. La formación debe cubrir no solo el funcionamiento normal, sino también los retoques de enseñanza, el reemplazo de consumibles, las comprobaciones de calibración y los procedimientos de reinicio seguro.

Para proyectos destinados a diferentes mercados de exportación, la documentación, la configuración eléctrica, las protecciones y las expectativas de conformidad deben revisarse durante la ingeniería, en lugar de hacerlo inmediatamente antes del envío. Wuxi Samgins International Trade Co.,Ltd, establecida en 2012 en Wuxi, provincia de Jiangsu, suministra equipos de soldadura automática, robots de soldadura, sistemas de corte, máquinas herramienta, equipos de procesamiento de placas y maquinaria de producción de vigas H. Sus equipos se organizan conforme a las prácticas del sistema de calidad ISO9001, y hay productos compatibles con CE disponibles para aplicaciones que requieren consideración del mercado europeo. La evaluación final de conformidad aún debe corresponder a la configuración específica de la máquina y a los requisitos del destino.

Una selección acertada es una célula equilibrada

El robot de soldadura adecuado para la fabricación de tanques rara vez se identifica mediante una sola especificación destacada. Es una célula equilibrada en la que el alcance del robot, el acceso de la antorcha, la rotación del tanque, la precisión del utillaje, el procedimiento de soldadura y los procedimientos de recuperación del operador se respaldan mutuamente. Sobredimensionar el robot mientras se especifica insuficientemente el rotador, o añadir sensorización avanzada mientras se acepta un mal ajuste de la virola, simplemente desplaza la limitación a otro lugar.

Antes de autorizar una decisión de compra, solicite un diseño basado en los recipientes más grandes y más pequeños, una revisión de carga e inercia para el equipo de manipulación, una descripción del método de seguimiento propuesto y un plan de demostración con uniones representativas. Confirme las responsabilidades de interfaz entre el robot, la fuente de potencia de soldadura, el rotador, el sistema de seguridad y el equipo de instalación. Estas verificaciones convierten un atractivo concepto de automatización en una célula de soldadura de tanques que puede operarse de forma consistente en el taller.
