Выбор сварочного робота для изготовления резервуаров: грузоподъёмность, зона досягаемости и точность сборки

Выбор сварочного робота для изготовления резервуаров требует большего, чем сравнение марок роботов, комплектов для дуговой сварки или заявленного времени цикла. Работа с резервуарами включает длинные кольцевые швы, изменяющиеся диаметры, соединения обечаек с днищами, патрубки, опоры и различные состояния листового материала. Робот, хорошо работающий на неподвижном чистом образце, может испытывать затруднения, если обечайка слегка овальная, прихваточные швы различаются или оснастка располагает соединение под неудобным углом.

Для технического специалиста ключевой вопрос заключается не только в том, способен ли сварочный робот для изготовления резервуаров выполнить приемлемый сварной шов. Важно, может ли вся ячейка поддерживать доступ к шву, стабильность процесса и повторяемую обработку деталей во всём диапазоне сосудов, которые фактически производит цех. Грузоподъёмность, зона досягаемости, допуски на сборку, работа позиционера и стратегия программирования должны рассматриваться как единая система.

Начинайте с семейства резервуаров, а не с каталога роботов

Наиболее полезной отправной точкой является практический анализ семейства деталей. Зафиксируйте минимальный и максимальный диаметр обечайки, длину сосуда, толщину стенки, марки материалов, типы швов и годовую или недельную структуру производства. Учитывайте наибольшую эксцентричную нагрузку, например обечайку с уже установленной арматурой, а не только номинальный вес обечайки. Система, рассчитанная только на средний резервуар, может стать узким местом при поступлении в производство более тяжёлой или менее сбалансированной сборки.

Также важно отделить швы, действительно пригодные для роботизированного повторения, от швов, которые остаются сильно изменчивыми. Продольные и кольцевые швы на обечайках повторяющихся размеров часто являются хорошими кандидатами для автоматизации. Сложные усиливающие накладки, плотно расположенные патрубки, ремонтные работы и единичные компоненты могут потребовать более гибкой стратегии, дополнительного отслеживания или ручного поста рядом с роботизированной ячейкой. Попытка автоматизировать каждый шов может сделать ячейку излишне сложной и затруднить восстановление после обычных производственных отклонений.

Изготовителю резервуаров следует отобразить весь маршрут: подготовку листа, вальцовку, прихватку, выравнивание, сварку, контроль, перемещение и последующую отделку. Если округлость обечайки и подготовка кромок до сварки непостоянны, даже способная роботизированная система будет тратить время на компенсацию дефектов, возникших на предыдущих этапах. Робот не должен использоваться как замена дисциплинированной сборке.

Грузоподъёмность включает не только сварочную горелку

Грузоподъёмность робота часто понимается неправильно. Требуемая грузоподъёмность включает горелку, механизм подачи проволоки или компоненты, установленные на горелке, комплект прокладки кабелей, противоударное устройство, датчик отслеживания шва при его использовании и любую специальную оснастку. Что ещё важнее, грузоподъёмность необходимо проверять при требуемой ориентации запястья и зоне досягаемости. Робот может иметь достаточную номинальную грузоподъёмность по документации, но демонстрировать сниженную практическую производительность, когда рука вытянута вокруг крупного сосуда или когда усилия от кабелей влияют на движение запястья.

При изготовлении резервуаров более значимая проблема массы обычно связана не с рукой робота, а с манипулятором заготовки. Роликовые вращатели, позиционеры с передней и задней бабками или специальная оснастка удерживают обечайку и должны выдерживать максимальную расчётную нагрузку, смещение центра тяжести и инерцию при пусках и остановках. Тяжёлый сосуд, плавно вращающийся с постоянной скоростью, всё равно может создавать существенные нагрузки при разгоне, торможении или аварийной остановке.

Расчёт нагрузки должен включать оснастку, временные усилительные элементы и установленные принадлежности. Следует также различать сбалансированную цилиндрическую обечайку и частично собранный сосуд с патрубками или опорными лапами. Если сборка имеет смещённый центр, интегратор должен оценить устойчивость вращения, а не предполагать, что номинальная грузоподъёмность в тоннах отражает всю картину.

Зону досягаемости необходимо проверять в реальном сварочном пространстве

Большая зона досягаемости робота полезна, но максимальная досягаемость не равна эффективной досягаемости при сварке. Вблизи внешней границы рабочей зоны робот может сталкиваться с неблагоприятными углами запястья, сниженным качеством траектории, сложной прокладкой кабелей или риском столкновения с обечайкой, роликами, зажимами и защитным ограждением. Критическая оценка заключается в том, может ли горелка поддерживать требуемый рабочий угол, угол перемещения и вылет электрода по всей длине шва.

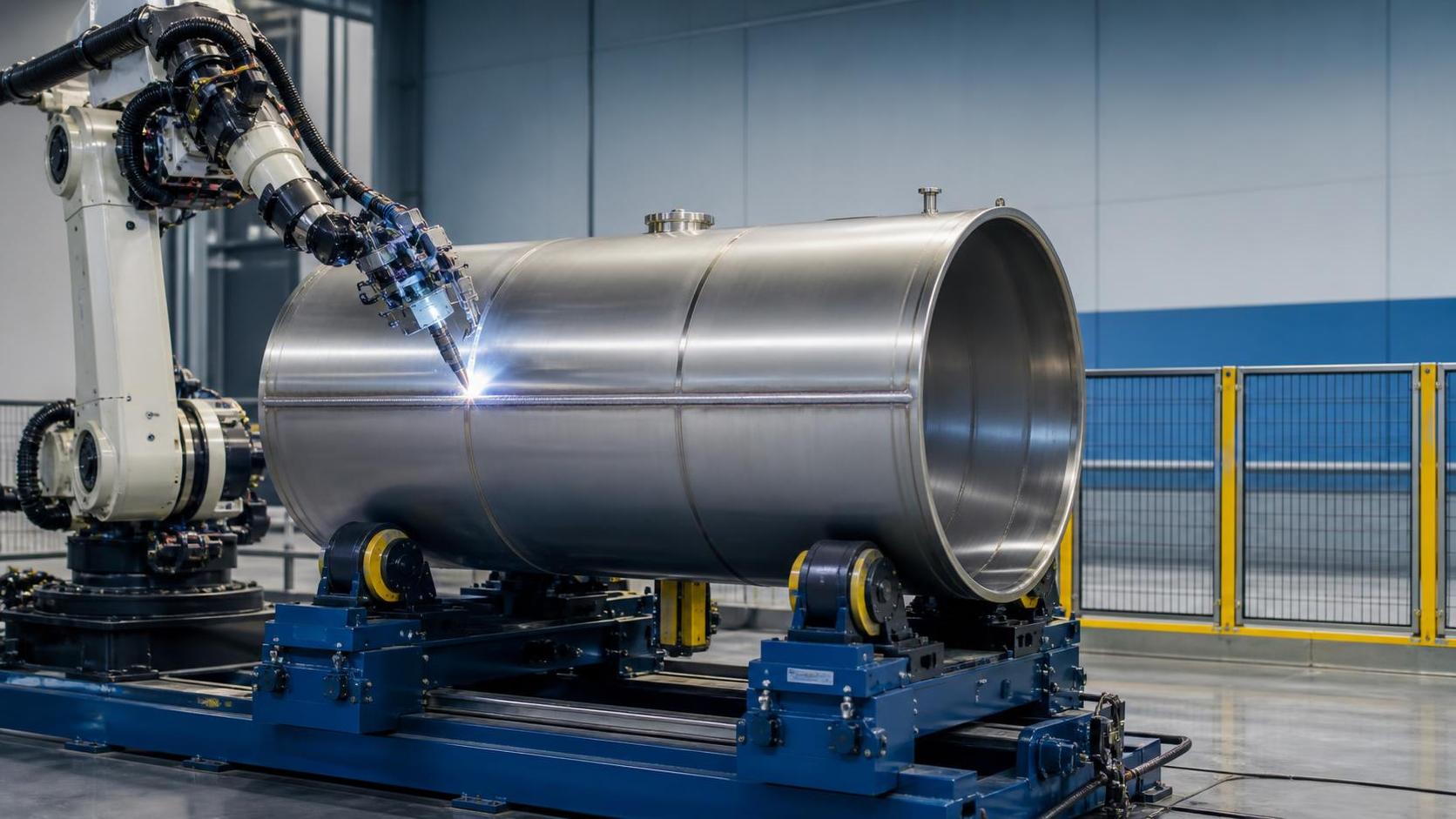

При наружной сварке кольцевого шва вращение резервуара часто позволяет роботу работать в комфортной зоне, пока соединение перемещается под горелкой. Это может быть надёжнее, чем требовать от робота перемещения по большой круговой траектории вокруг неподвижной обечайки. Внутренние швы меняют ситуацию: диаметр доступа, размер люка, организация вентиляции, размеры корпуса горелки и зазоры для предотвращения столкновений могут ограничивать применимость решения. Робот, легко достигающий наружной поверхности, может не быть практическим решением для внутренней сварки.

Автономное моделирование полезно при широком диапазоне сосудов, однако оно должно основываться на реалистичных моделях. Включайте прихваточные швы, зажимы, выступающие патрубки, вращающееся оборудование, станции очистки горелки, а также фактическую конфигурацию основания или рельсов. Моделирование позволяет выявить проблемный угол подхода до заказа оборудования, хотя физический пробный запуск на представительных деталях остаётся важным для подтверждения поведения дуги и реакции на качество сборки.

Позиционирование часто определяет качество сварки

Наиболее производительные роботизированные сварочные ячейки не требуют от робота решения каждой геометрической задачи. Они располагают шов в благоприятном положении и используют контролируемое вращение заготовки для создания стабильных условий сварки. Это особенно важно для кольцевых швов, где постоянное вращение поддерживает равномерную скорость перемещения и снижает необходимость многократного изменения положения робота.

Поэтому вращатель следует оценивать как часть сварочной системы, а не как отдельную покупку оборудования для перемещения. Его диапазон скорости, стабильность скорости, материал колёс, регулируемое расстояние между роликами, распределение нагрузки и интерфейс с контроллером робота влияют на шов. Для цилиндрических сборок и работ с сосудами под давлением сварочный роликовый вращатель с ходовым винтом может обеспечить контролируемое позиционирование, когда межосевое расстояние роликов должно соответствовать различным диаметрам. Серия CHGK предлагается от CHGK-2 до CHGK-60, с заявленными диапазонами межосевого расстояния, зависящими от модели, от 280–950 мм до 900–2100 мм.

Предоставленная информация о вращателе указывает на бесступенчатое частотное регулирование скорости и выносной ручной пульт управления с функциями прямого хода, обратного хода и установки скорости. В функциональном описании указан диапазон вращения 100–1000 мм/мин. Поскольку документация на оборудование может по-разному выражать линейную скорость роликов и условия вращения, требуемый диапазон скорости и метод синхронизации следует подтвердить с учётом фактического диаметра резервуара и технологии сварки до окончательного выбора. Для роботизированной сварки кольцевых швов ключевым вопросом является стабильная, повторяемая скорость перемещения поверхности при запрограммированной скорости сварки.

Допуск на сборку — реальная проверка автоматизации

Робот очень хорошо следует запрограммированной траектории; он не знает автоматически, куда сместилось отклоняющееся соединение. При изготовлении резервуаров положение соединения может изменяться из-за отклонений при вальцовке листа, овальности обечайки, несовпадения по шву, тепловой деформации, нестабильной прихватки или изменения раскрытия корня шва. Эти условия определяют, достаточно ли базовой ячейки с обучением и повторением или оправданы поиск шва и адаптивное отслеживание.

Отслеживание шва по дуге может быть полезно во время сварки, когда процесс и геометрия соединения обеспечивают надёжную электрическую обратную связь. Лазерное зрение или контактный поиск могут быть подходящими, если начальная точка или положение соединения меняются до сварки. Ни один из вариантов не является решением проблемы чрезмерных зазоров, загрязнённых кромок, некачественного расположения прихваток или принципиально нестабильной подготовки. Датчики расширяют возможности, но также вводят требования к калибровке, обслуживанию и программированию.

Более правильное решение — определить приемлемые входные отклонения до спецификации датчиков. Попросите производственные группы и службы качества документировать ожидаемое несовпадение, диапазон корневого зазора, отклонение шва и нарушение округлости для каждого семейства резервуаров. Сравните эти условия с аттестованной технологией сварки и продемонстрированными поставщиком робота пределами отслеживания. Если отклонения превышают допустимое для технологии сварки, первой инвестицией могут стать более качественная фрезеровка кромок, контроль вальцовки, оснастка для сборки или дисциплина прихваточной сварки.

Вопросы, которые стоит задать во время технического анализа

• Может ли робот поддерживать требуемые углы горелки в каждой точке на самом большом и самом малом резервуаре?
• Каков максимальный суммарный вес сосуда, оснастки, навесных элементов и временных опор?
• Как будут синхронизированы движение робота и вращение резервуара во время кольцевого шва?
• Какие отклонения сборки являются нормальными в цехе, а не идеальными на чертеже?
• Какой метод отслеживания шва предлагается и при каких условиях соединения и процесса он был подтверждён?
• Как в компоновке организованы сварочные дымовые газы, брызги, очистка горелки, смена проволоки и доступ для технического обслуживания?

Сопоставьте процесс дуговой сварки с требованиями к материалу и соединению

Выбор робота нельзя отделять от выбора процесса сварки. Резервуары для хранения из углеродистой стали, технологические сосуды из нержавеющей стали и более толстые обечайки, работающие под давлением, могут требовать разных скоростей наплавки, контроля тепловложения, схем защиты и требований к отделке. GMAW распространён там, где приоритетами являются скорость наплавки и совместимость с автоматизацией, тогда как другие процессы могут выбираться для конкретных требований к материалу, толщине или качеству. Правильный подход зависит от утверждённой технологии сварки, применимых требований норм и спецификаций заказчика.

Предлагаемая ячейка должна демонстрировать предполагаемый процесс на представительных материалах, подготовке соединений и положениях сварки. Оценщикам следует смотреть не только на внешний вид валика. Оцените начало и окончание швов, обработку кратера, стыковки, деформацию, доступ для контроля и повторяемость шва после обычных производственных перерывов. Если резервуар требует очистки или зачистки после сварки, эту операцию следует включить в планирование времени цикла и перемещения, а не рассматривать как второстепенный фактор.

Интеграция, безопасность и восстановление так же важны, как программирование

Ячейка со сварочным роботом должна чётко взаимодействовать с вращателями, позиционерами, оборудованием безопасности и любыми системами перемещения до или после процесса. Определите, кто управляет запуском цикла, разрешением вращения, подтверждением неисправности, поведением при аварийной остановке и безопасной скоростью. Хорошо спроектированная последовательность предотвращает вход горелки в зону сварки до зажима сосуда и предотвращает начало вращения, пока оператор имеет доступ к опасной зоне.

Восстановлению после неисправности следует уделить внимание на раннем этапе. Производственной группе нужен понятный метод возобновления работы после обратного выгорания проволоки, прерывания подачи газа, срабатывания защиты от столкновения или планового вмешательства оператора. Если для восстановления каждый раз требуется специалист по программированию, практическая доступность ячейки снизится. Обучение должно охватывать не только нормальную эксплуатацию, но и корректировку обученных точек, замену расходных материалов, проверку калибровки и процедуры безопасного перезапуска.

Для проектов, обслуживающих различные экспортные рынки, документацию, электрическую конфигурацию, ограждения и требования к соответствию следует рассматривать на этапе проектирования, а не непосредственно перед отгрузкой. Wuxi Samgins International Trade Co.,Ltd, основанная в 2012 году в городе Уси, провинция Цзянсу, поставляет автоматическое сварочное оборудование, сварочных роботов, системы резки, станки, оборудование для обработки листового металла и оборудование для производства H-балок. Её оборудование организовано в соответствии с практиками системы качества ISO9001, а продукция с поддержкой CE доступна для применений, требующих учёта требований европейского рынка. Окончательная оценка соответствия всё равно должна учитывать конкретную конфигурацию оборудования и требования страны назначения.

Обоснованный выбор — это сбалансированная ячейка

Подходящий сварочный робот для изготовления резервуаров редко определяется одной ключевой характеристикой. Это сбалансированная ячейка, в которой зона досягаемости робота, доступ горелки, вращение резервуара, точность оснастки, технология сварки и процедуры восстановления для оператора поддерживают друг друга. Увеличение размера робота при недостаточной спецификации вращателя или добавление передовых датчиков при плохой сборке обечайки лишь переносит ограничение в другое место.

Перед принятием решения о закупке запросите компоновку, основанную на самом большом и самом малом сосуде, анализ нагрузки и инерции для оборудования перемещения, описание предлагаемого метода отслеживания и план демонстрации с использованием представительных соединений. Подтвердите распределение ответственности за интерфейсы между роботом, источником сварочного питания, вращателем, системой безопасности и монтажной группой. Эти проверки превращают привлекательную концепцию автоматизации в ячейку для сварки резервуаров, которую можно стабильно эксплуатировать в цехе.
