Модели: YK-PP103 / YK-PPR103 / YK-PP104 / YK-PPR104

Данная серия представляет собой специализированные станки с ЧПУ для пробивки и маркировки, предназначенные главным образом для обработки стальных листов в отрасли производства стальных башен. Они также хорошо подходят для операций пробивки и маркировки в различных других отраслях промышленности.

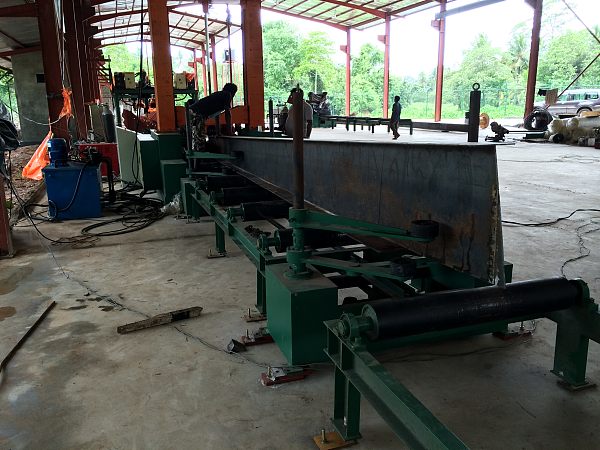

Станок для сборки H-образных балок — это специализированное оборудование, используемое для позиционирования, выравнивания и прихваточной сварки трех компонентов H-образной балки — стенки (вертикальной центральной части) и двух полок (горизонтальных верхней и нижней частей) — в готовое H-образное сечение перед основной сваркой. Он обеспечивает точное центрирование и стабильный контроль зазора, подготавливая правильно собранные балки для последующей обработки на машинах для сварки под флюсом (SAW).

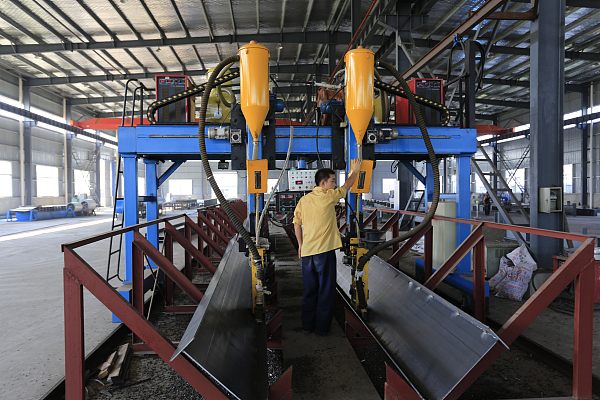

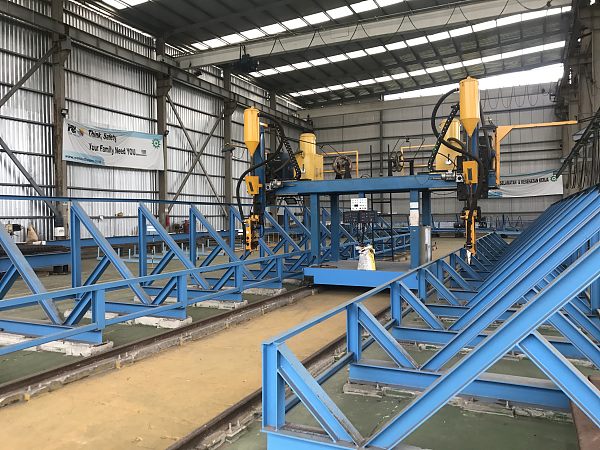

Сварочный станок для двутавровых балок доступен в двух конфигурациях: портального типа с перемещением портала и двухконсольного типа с перемещением, обе с приводом от двигателей переменного тока с червячными редукторами серии R. Система оснащена головкой дуговой направляющей рамы для механического слежения (вверх/вниз и влево/вправо), обеспечивающей точное позиционирование сварочной горелки. Скорость сварки регулируется в диапазоне от 0,15 до 1,5 м/мин; импортные преобразователи частоты обеспечивают бесступенчатое регулирование скорости, высокую точность и постоянный крутящий момент. Электрическое управление включает главный шкаф и выносной пульт управления для гибкой эксплуатации. Станок поддерживает одновременную сварку двух заготовок, что значительно повышает эффективность производства.

Сварочный станок для H-образных балок представляет собой автоматическую систему, предназначенную для высокоэффективного изготовления стальных H-образных балок. Доступен в двух конфигурациях: портального типа и типа с двойной консолью, обе оснащены приводом от двигателя переменного тока с червячным редуктором серии R.
Скорость сварки регулируется в диапазоне от 0.15 до 1.5 m/min с помощью импортного преобразователя частоты, обеспечивающего бесступенчатое регулирование скорости с высокой точностью и постоянным крутящим моментом. Рама направления дуги оснащена механизмом слежения вверх/вниз и влево/вправо для точного позиционирования горелки вдоль сварного шва.
Управление осуществляется через главный шкаф и удобный выносной пульт управления. Станок способен одновременно сваривать две заготовки за один проход, значительно повышая производительность.
Идеально подходит для изготовления стальных конструкций, строительства мостов и производства тяжелого машиностроительного оборудования.

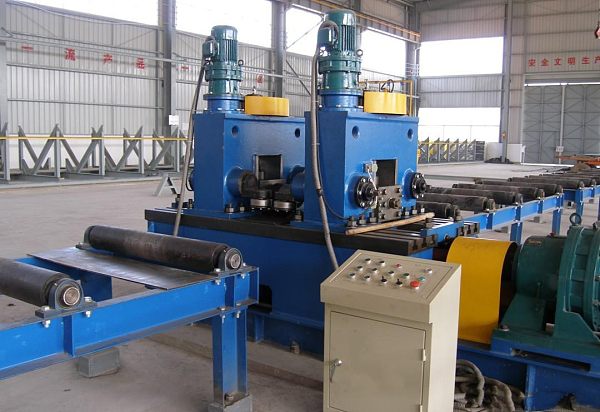

Станок для правки двутавровых балок HYJ-800 — это специализированное оборудование, предназначенное для устранения деформации полок и бокового изгиба двутавровых стальных балок после сварки. Он является важным компонентом производственных линий двутавровых балок, обеспечивая соответствие готовой продукции требованиям к точности размеров и прямолинейности.

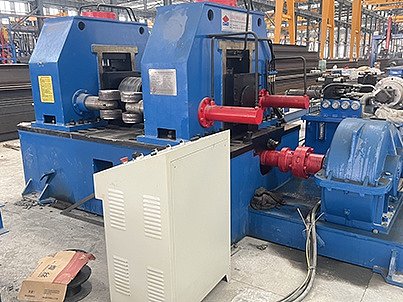

YTJ-60A и YTJ-80A — компактные высокопроизводительные станки для правки двутавровых балок, предназначенные для устранения деформации полок и бокового изгиба малых и средних двутавровых стальных балок после сварки. Эти модели идеально подходят для цехов легкого и среднего производства, где ключевыми приоритетами являются точность, надежность и экономичность.

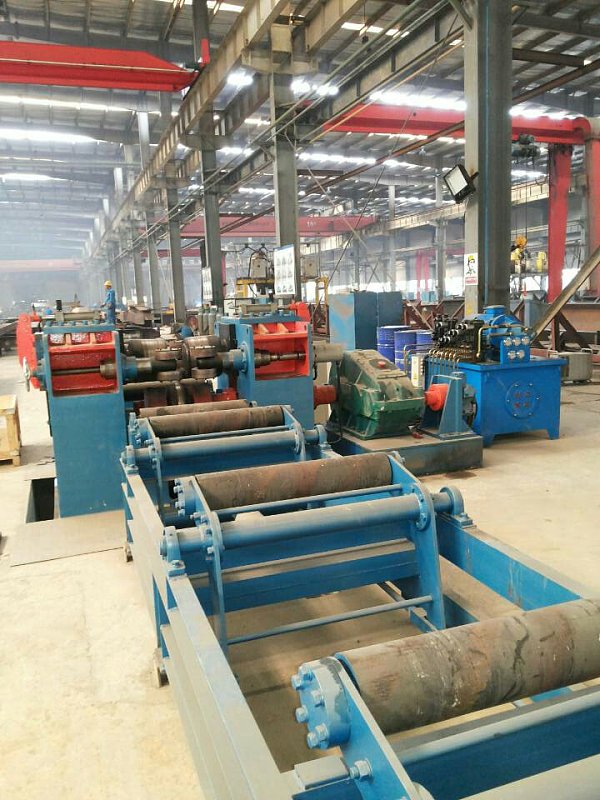

Станок оснащён цельной рамой со снятыми внутренними напряжениями, обработанной на станках с ЧПУ для обеспечения высокой прочности и жёсткости. Верхний ролик изготовлен из 35CrMo (термообработанный, износостойкий); основной приводной ролик — из кованой стали 40Cr (закалённый и шлифованный для обеспечения точности). Мотор-редуктор обеспечивает непрерывную правку полок. Отдельные шкафы управления и пульты управления обеспечивают удобство эксплуатации. Дополнительный малый прижимной ролик расширяет диапазон правки для полок различных размеров.

Сварочный станок для двутавровых балок 3-в-1 оснащен защищенным патентом усиленным основным сборочным модулем с автоматическим центрированием стенки и полок, обеспечивающим высокую точность и эффективность. Независимый механизм сварочной горелки позволяет гибко регулировать высоту, горизонтальное положение и угол для получения качественных сварных швов. Его уникальный узел правки использует два активных колеса, не перекрывая обзор оператору. Система отличается универсальностью: основной сборочный модуль может работать отдельно как сварочный аппарат или использоваться вместе с узлом правки для полной сборки и сварки. Узел правки также может быть модифицирован в небольшой правильный станок, что обеспечивает дополнительную ценность.

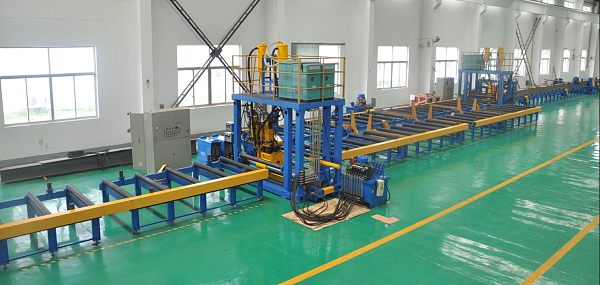

1.Описание горизонтальной линии для H-образных балок:

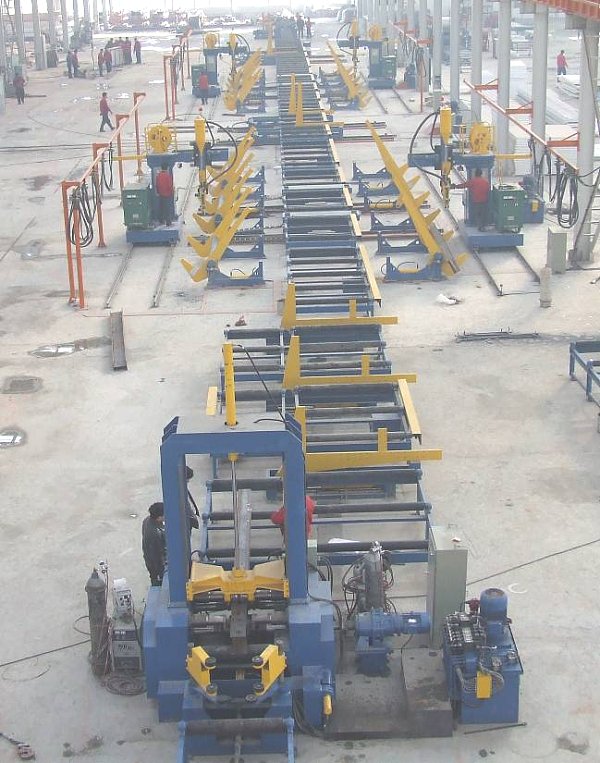

Горизонтальная линия сварки H-образных балок включает горизонтальный сборочный станок для H-образных балок, горизонтальный сварочный станок для H-образных балок, наклонное устройство и приводные ролики. Она наиболее подходит для крупносерийного производства легких H-образных балок. Скорость производства H-образных балок в 1,2–1,5 раза выше по сравнению с традиционной линией сварки H-образных балок.
Технические функции:

Как высокоавтоматизированная линия производства H-образных балок, эта система разработана с ключевой целью: минимизировать использование мостовых кранов. Благодаря применению автоматического оборудования, такого как роликовые конвейеры, кантователи и передаточные конвейеры, для транспортировки, переворачивания и перемещения H-образных балок в процессе сварки, линия значительно повышает производственную эффективность и сокращает ручное вмешательство.

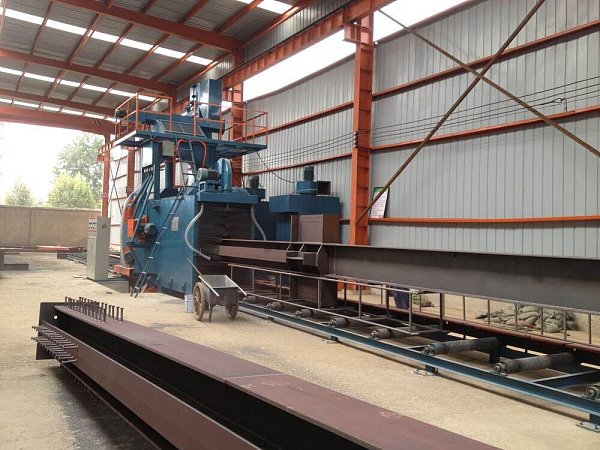

Дробеструйная машина для H-образных балок в основном предназначена для дробеструйной обработки стальных конструкционных деталей, алюминиевых профилей, стальных листов и стальных заготовок с целью удаления пятен ржавчины, слоя ржавчины и окалины со стали, обеспечивая однородную, гладкую и блестящую металлическую поверхность, что позволяет улучшить качество покрытия и повысить антикоррозионные свойства. Для обеспечения высокой эффективности дробеструйной обработки и продления срока службы роликов на роликах камеры установлена износостойкая оболочка с высоким содержанием хрома, что увеличивает срок их службы в десятки раз. Автоматическая дробеструйная машина для H-образных балок.

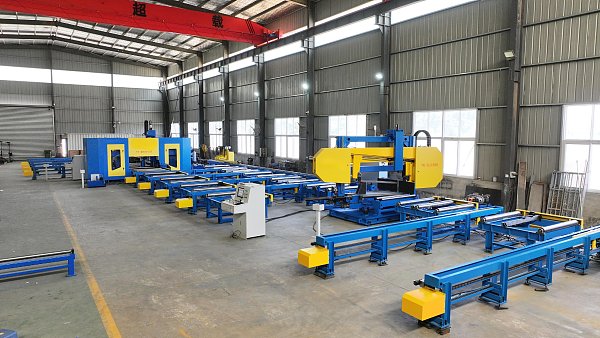

Этот станок в основном предназначен для сверления двутавровых балок, швеллеров и коробчатых балок и широко применяется в таких отраслях, как производство стальных конструкций, мостостроение и изготовление парковочных сооружений.

7-осевой станок с ЧПУ для трехмерного сверления стали использует семь серводвигателей для позиционирования сверления в двух вертикальных направлениях, одном горизонтальном направлении и одном продольном направлении, а также для сервоподачи трех главных шпинделей. На каждой из трех поверхностей сверления установлен один сверлильный шпиндель, приводимый в действие двигателем с регулируемой частотой. Сверлильные шпиндели оснащены сервоприводом для точного управления подачей.
