1. Введение в продукт: Сварочный станок для H-образных балок

Сварочный станок для H-образных балок — это специализированная автоматическая сварочная система, разработанная для эффективного изготовления H-образных стальных балок. Он доступен в двух конструктивных конфигурациях для различных производственных требований.

1.1 Конфигурации станка

Оборудование предлагается в двух основных конструктивных исполнениях:

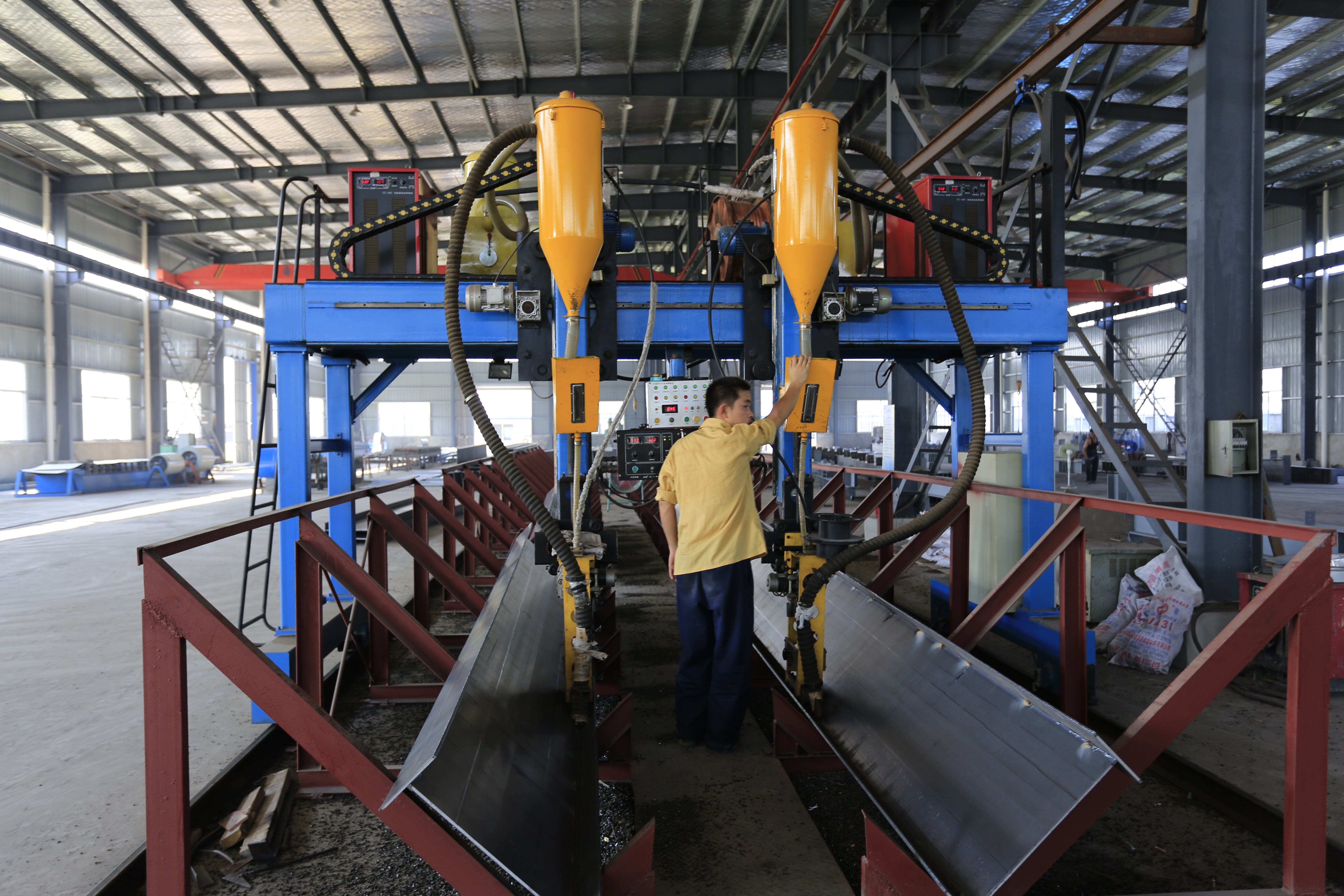

Портальный тип — сварочный узел перемещается вдоль неподвижной портальной рамы

Тип с двойной консолью — оснащен двумя консольными рычагами для повышенной гибкости

1.2 Система привода

Приводится в действие двигателем переменного тока в сочетании с червячным редуктором серии R для надежной и эффективной передачи

Как портальная, так и консольная версии используют это надежное приводное решение

1.3 Скорость сварки

Скорость сварки составляет от 0.15 до 1.5 m/min, что позволяет работать с различной толщиной материалов и требованиями технологического процесса

1.4 Рама направления дуги

Головка рамы направления дуги оснащена механической системой слежения, обеспечивающей:

Вертикальное слежение (вверх/вниз)

Горизонтальное слежение (влево/вправо)

Это обеспечивает точное позиционирование горелки вдоль сварного шва

1.5 Регулирование скорости

Оснащен импортным преобразователем частоты, обеспечивающим бесступенчатую регулировку скорости перемещения портала или консоли

Обеспечивает широкий диапазон регулирования скорости, высокую точность и постоянный выходной крутящий момент для стабильной сварочной производительности

1.6 Система управления

Электрическая система управления включает:

Главный шкаф управления для централизованного управления

Выносной пульт управления для удобной работы на уровне пола

1.7 Высокая эффективность

Способен одновременно сваривать две заготовки за один проход, значительно повышая производительность

1.8 Основные области применения

Этот станок идеально подходит для серийного производства H-образных балок, используемых в стальных конструкциях, мостостроении, каркасах зданий и тяжелом машиностроении.

2.Технические параметры сварочного станка для H-образных балок

3.Характеристики сварочного станка для H-образных балок:

3.1 Высокая степень автоматизации, оснащен системой управления NC, лазерным или механическим устройством слежения за сварным швом, обеспечивающим комплексные операции, такие как автоматическое центрирование, автоматическая регулировка скорости и автоматическое восстановление флюса.

3.2 Возможность сварки без разделки кромок: обеспечивает сварку с полным проплавлением H-образной стали с толщиной стенки ≤ 18mm, исключая необходимость разделки кромок, что упрощает процесс и повышает эффективность.

3.3 Высокая точность и стабильность, широкий диапазон скорости сварки (например, 150–2400 mm/min), применение регулирования скорости переменного тока с помощью преобразователя частоты, плавная работа, поддержка быстрого возврата

3.4 Высокая эффективность и энергосбережение: по сравнению с традиционным оборудованием потребление электроэнергии снижается приблизительно на 50%, сокращается количество подъемных операций, а производительность значительно повышается (например, с 10 метров в час до 40 метров в час)

3.5 Высокая применимость. Может использоваться для сварки H-образной, T-образной и другой фасонной стали. Применяется в различных отраслях, таких как мостостроение, строительство, судостроение и высокоскоростные железные дороги.
