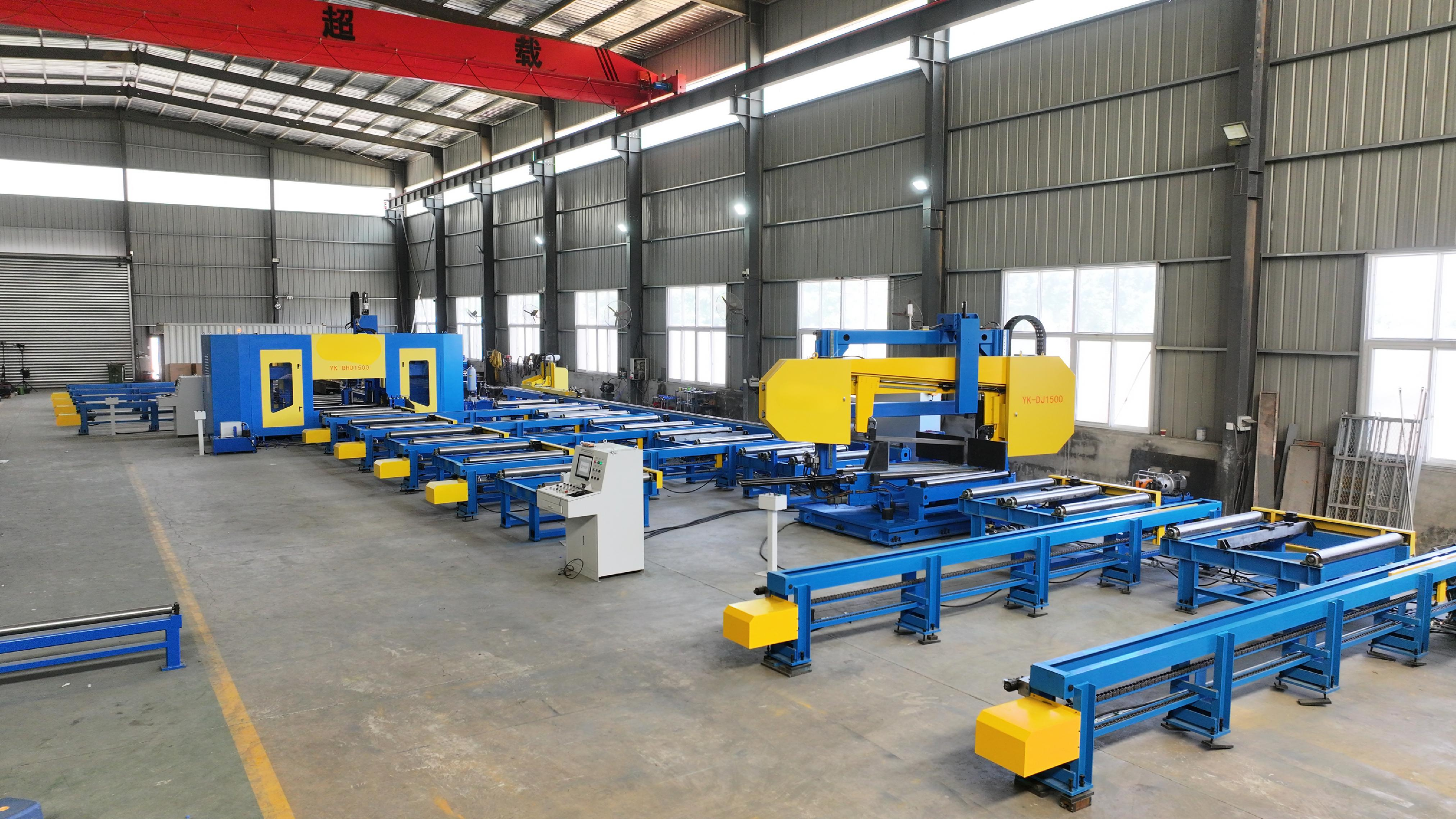

1.Введение в станок для 3D-сверления двутавровых балок:

Этот станок в основном предназначен для сверления двутавровых балок, швеллеров и коробчатых балок и широко применяется в таких отраслях, как производство стальных конструкций, мостостроение и изготовление парковочных сооружений.

7-осевой станок с ЧПУ для трехмерного сверления стали использует семь серводвигателей для позиционирования сверления в двух вертикальных направлениях, одном горизонтальном направлении и одном продольном направлении, а также для сервоподачи трех главных шпинделей. На каждой из трех поверхностей сверления установлен один сверлильный шпиндель, приводимый в действие двигателем с регулируемой частотой. Сверлильные шпиндели оснащены сервоприводом для точного управления подачей.

Если диаметры отверстий на всех трех поверхностях одинаковы, заготовка может быть полностью обработана за один проход через оборудование, что обеспечивает высокую производительность и исключительную точность расположения отверстий. Поэтому данный станок является незаменимым оборудованием для обеспечения качества в отрасли производства стальных конструкций.

2.Технические параметры станка для 3D-сверления двутавровых балок

3.Характеристики станка для 3D-сверления двутавровых балок:

3.1 Общая конструкция и состав системы
Станок имеет оптимизированную интегрированную конструкцию с высококачественной станиной и сверлильными узлами, обеспечивающими отличную устойчивость и жесткость при высокоскоростном сверлении. Система в основном состоит из основного станка, трех подвижных столов с ЧПУ, трех сверлильных шпиндельных коробок, зажимного устройства, устройства обнаружения, системы охлаждения, ящика для стружки, гидравлической станции, системы смазки, а также опциональных магазина инструмента и маркировочного узла.

3.2 Конструкция основного станка
Основной станок изготовлен сваркой из квадратных стальных труб с конструктивным усилением в зонах высоких нагрузок. После сварки выполняется искусственное старение для обеспечения стабильности основного станка и, следовательно, общей точности оборудования.

3.3 Подвижные столы с ЧПУ
Предусмотрены три подвижных стола с ЧПУ: со стороны неподвижной опоры, со стороны подвижной опоры и промежуточный. Конструкция этих трех столов аналогична: каждый состоит из скользящей плиты, основания стола и системы сервопривода.

3.4 Конфигурация осей ЧПУ
Три подвижных стола включают в общей сложности шесть осей ЧПУ: три оси подачи и три оси позиционирования. Каждая ось ЧПУ направляется прецизионными линейными направляющими качения и приводится в действие серводвигателем переменного тока с шарико-винтовым механизмом, что обеспечивает высокую точность позиционирования.

3.5 Сверлильные шпиндельные коробки
На трех подвижных столах с ЧПУ установлены три шпиндельные коробки для горизонтального и вертикального сверления. Каждая сверлильная шпиндельная коробка может работать независимо или одновременно с другими.

3.6 Шпиндель и система привода
Станок оснащен высокоскоростными прецизионными шпинделями известного тайваньского бренда с конусом BT, подходящими как для твердосплавных, так и для быстрорежущих сверл. Все оси ЧПУ направляются усиленными роликовыми линейными направляющими и приводятся в действие серводвигателями с роликовыми винтами, что обеспечивает высокую жесткость и точность позиционирования.

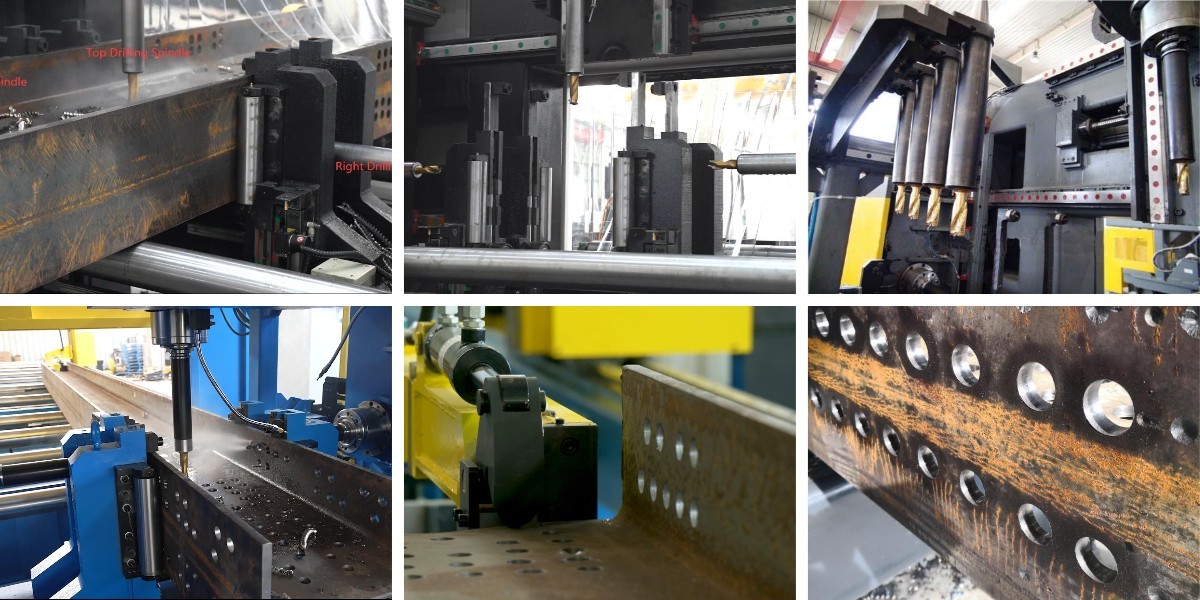

4.Более подробная информация о станке для 3D-сверления двутавровых балок
