Станок с ЧПУ для пробивки и маркировки стальных листов
Станок с ЧПУ для пробивки и маркировки стальных листов

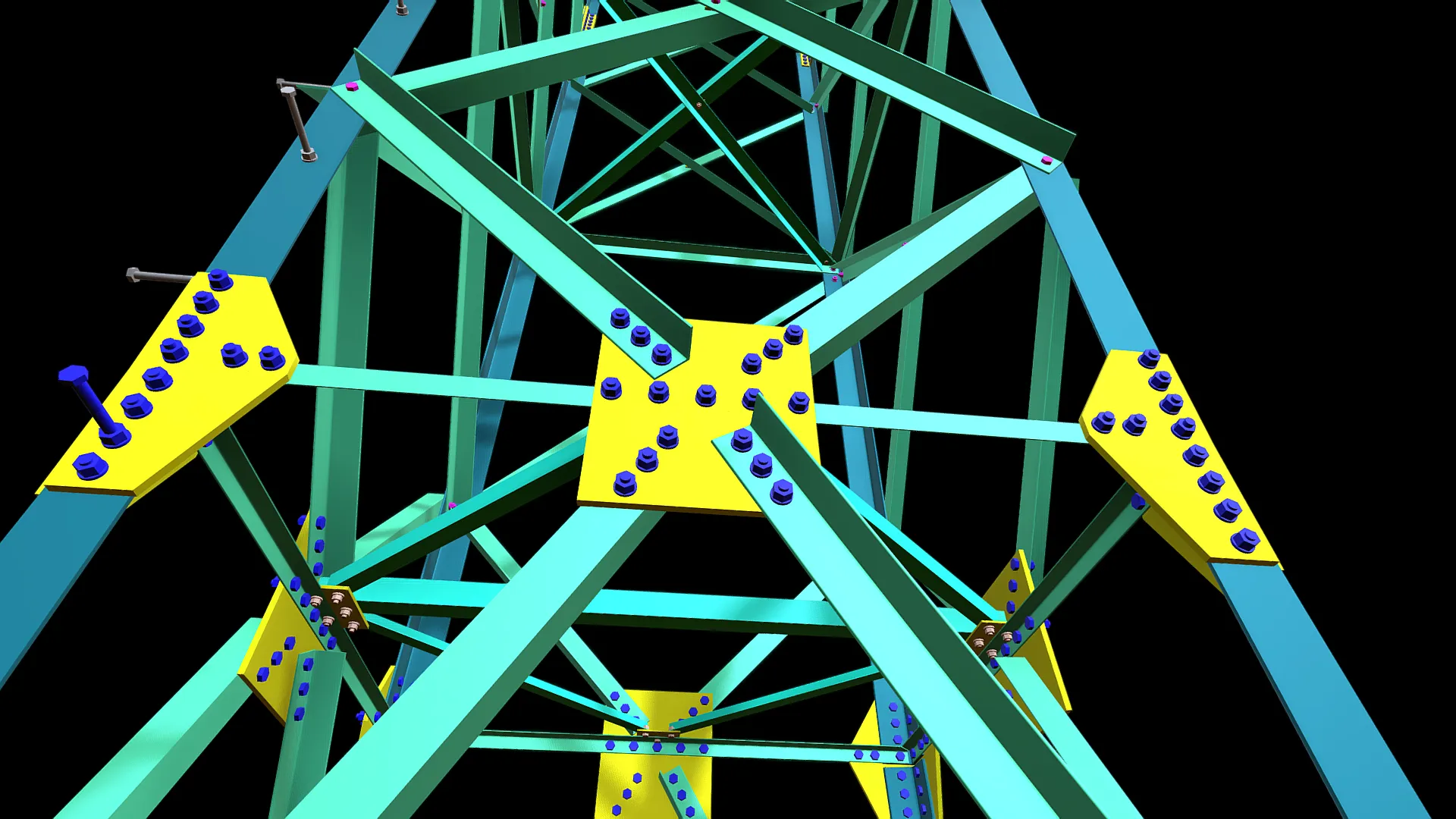

Данная серия представляет собой специализированные станки с ЧПУ для пробивки и маркировки, предназначенные главным образом для обработки стальных листов в отрасли производства стальных башен. Они также хорошо подходят для операций пробивки и маркировки в различных других отраслях промышленности.
Полный ассортимент оборудования & индивидуальные нестандартные решения
Сертификаты соответствия & патенты на независимые разработки
Более 10 лет глобального экспорта & проекты по всему миру
1.Введение в станок с ЧПУ для пробивки и маркировки стальных листов

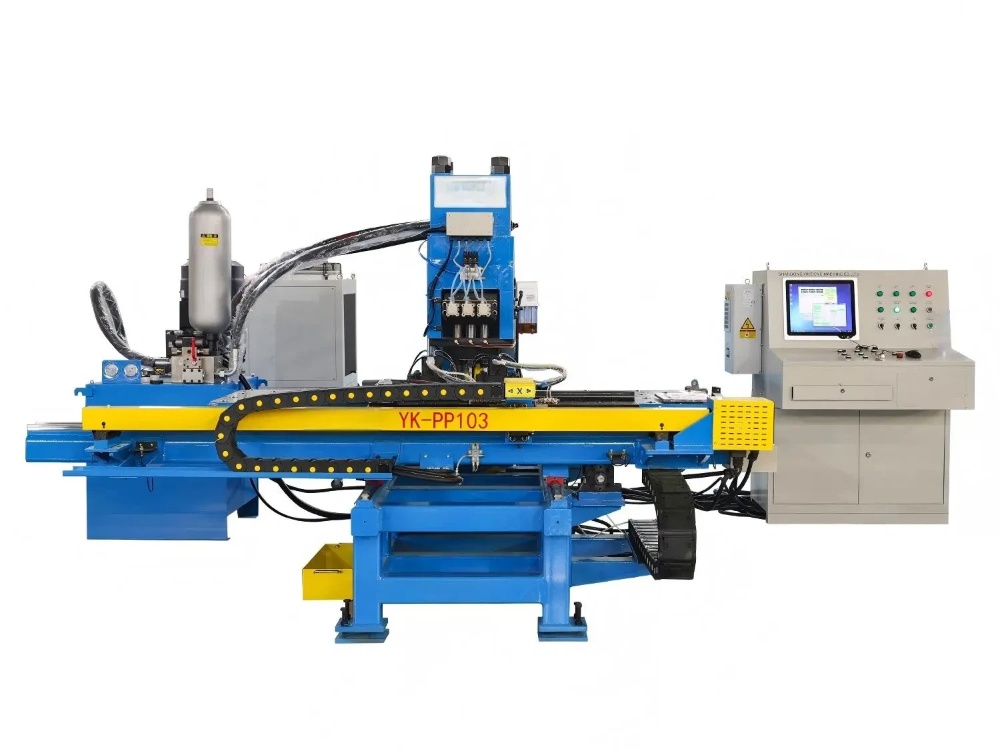

Модель:YK-PP103/ YK-PPR103/ YK-PP104/ YK-PPR104
Данная серия представляет собой специализированные станки с ЧПУ для пробивки и маркировки, предназначенные главным образом для обработки стальных листов в отрасли производства стальных башен. Они также хорошо подходят для операций пробивки и маркировки в различных других отраслях промышленности.
2.Технические параметры станка с ЧПУ для пробивки и маркировки стальных листов:
3.Характеристики станка с ЧПУ для пробивки и маркировки стальных листов:
3.1 Прочная рама и автоматизированная работа

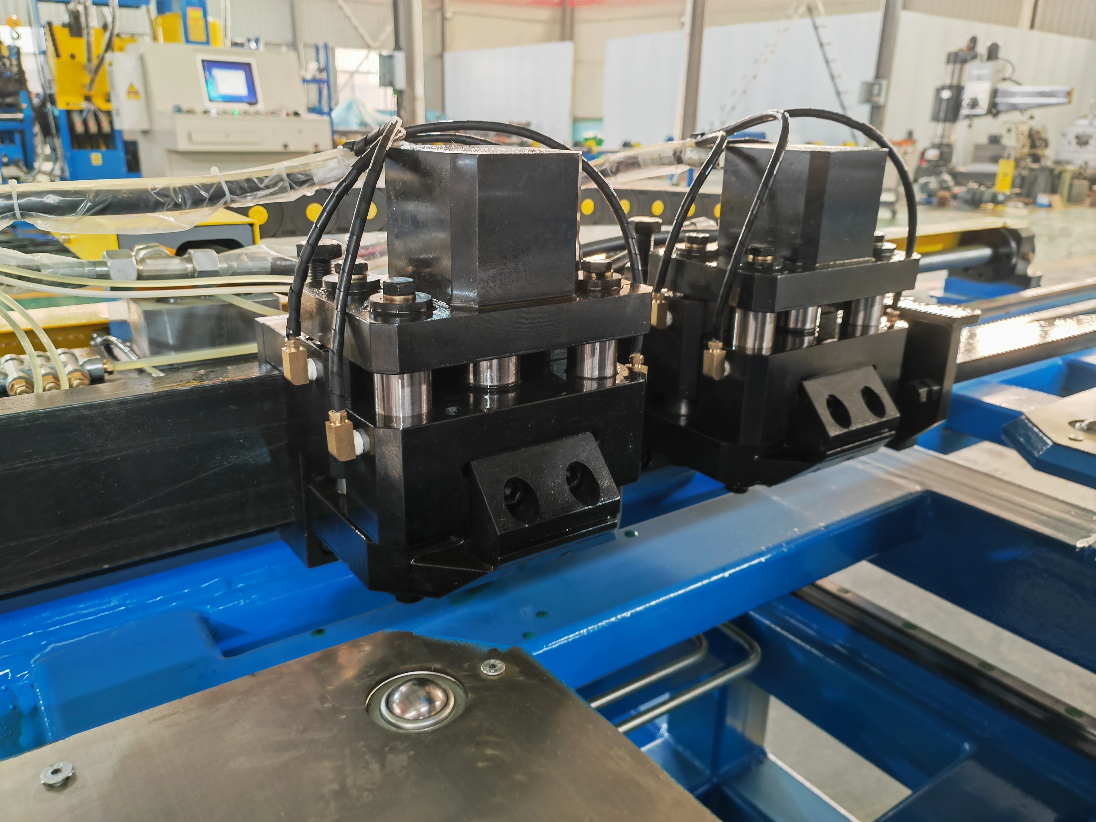

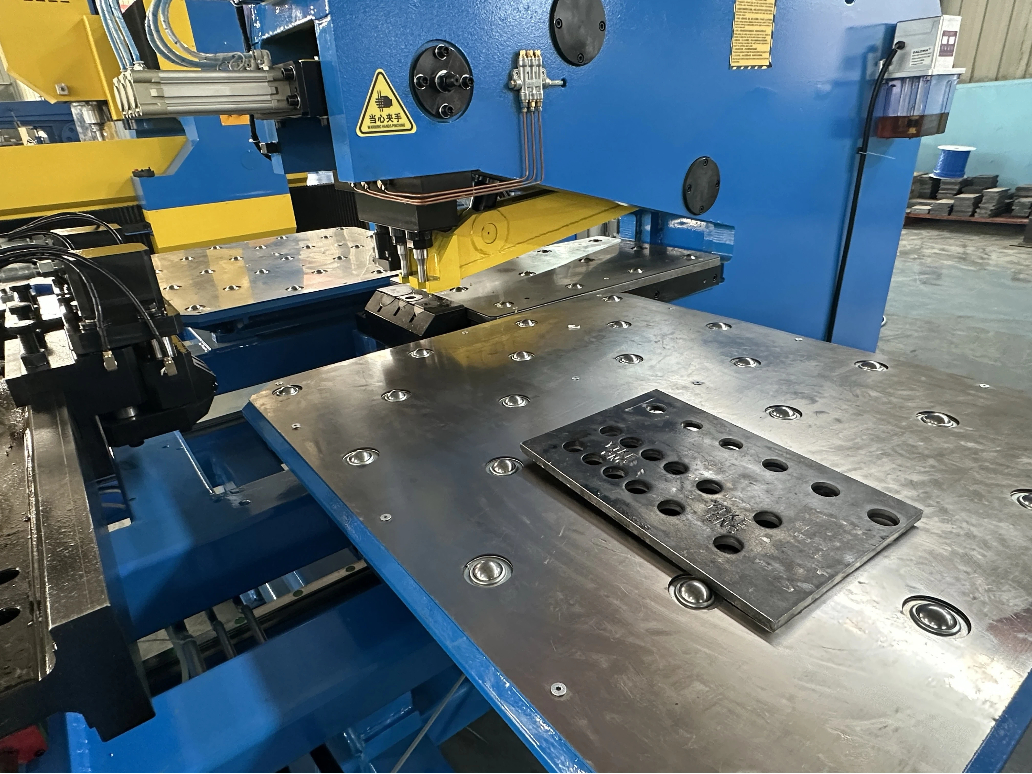

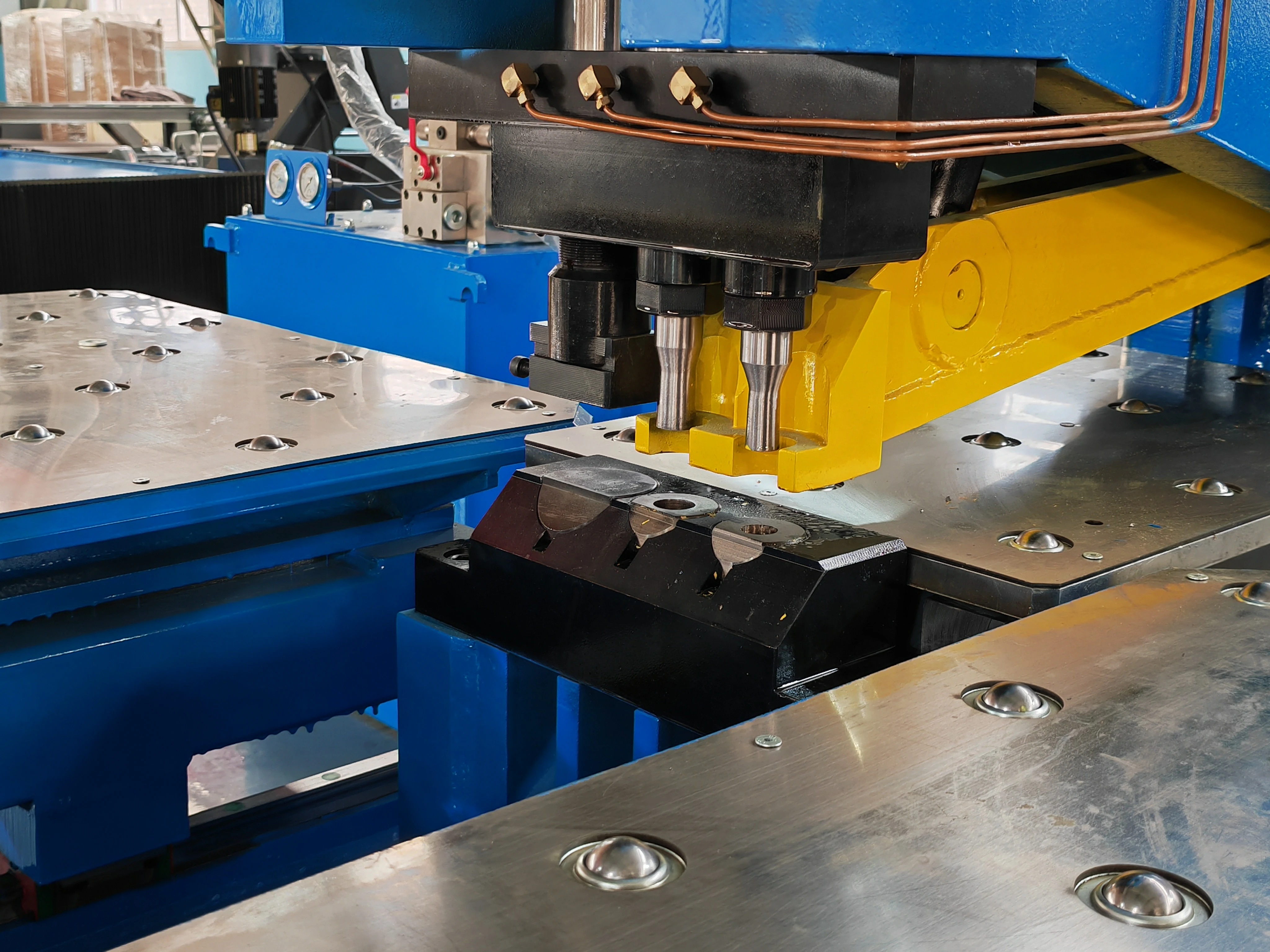

Станок оснащён сварной рамой С-образной конструкции, обеспечивающей отличную жёсткость и достаточное рабочее пространство. Он оборудован тремя позициями штампов (две для пробивки, одна для маркировки) с возможностью автоматического переключения позиций. Система зажима подходит для заготовок различных размеров с использованием упорных блоков, а рабочий стол с шариковыми роликами обеспечивает плавное перемещение материала. Перемещения по осям X и Y точно управляются серводвигателями и шарико-винтовыми передачами под контролем PLC, обеспечивая полностью автоматизированные циклы позиционирования и пробивки. После ввода программы заготовки оператором она может быть сохранена и повторно использована для повторяющихся задач.
3.2 Высокоэффективная технология ЧПУ
Благодаря применению передовой технологии ЧПУ с управлением подачей серводвигателем станок обеспечивает высокую производительность при сохранении стабильной и неизменной точности обработки заготовок.
3.3 Модульная конструкция для удобства обслуживания
Все основные функциональные компоненты собраны по модульному принципу, что упрощает осмотр, ремонт и замену деталей для минимизации простоев.
3.4 Совмещённые пробивка и маркировка

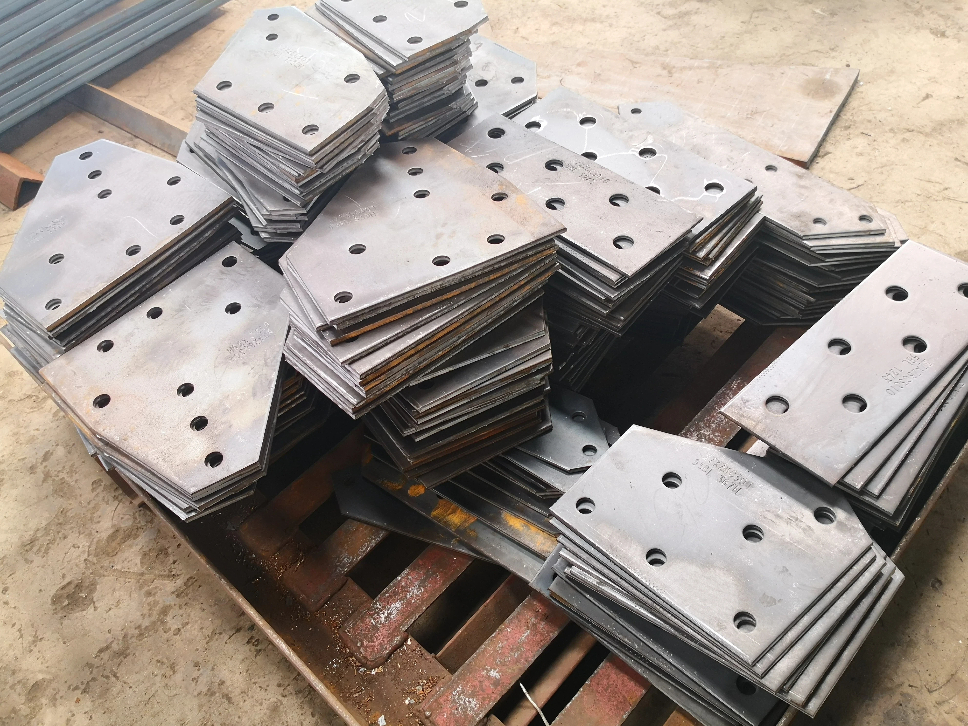

Станок способен выполнять операции пробивки и маркировки на одном стальном листе за одну установку, оптимизируя производственный процесс.
3.5 Гибкие возможности программирования
Программирование простое и удобное. Система может непосредственно считывать чертежи CAD, а также обрабатывать программы, созданные стандартным программным обеспечением для развертки. Она полностью совместима с выходными данными программного обеспечения для развертки TEKLA, включая файлы формата NC1.
3.6 Функция самодиагностики
Система управления оснащена встроенными функциями самодиагностики, обеспечивающими быстрое обнаружение и устранение неисправностей для максимального времени работы станка.
3.7 Высокоточная система привода осей
Обе оси X и Y приводятся в движение высокопроизводительной комбинацией серводвигателей, шарико-винтовых передач и линейных направляющих, обеспечивая превосходную точность позиционирования и повторяемость.
