Почему корневой проход остается ключевым фактором принятия решений

Проекты по изготовлению трубопроводов редко отстают от графика из-за того, что цех не может достаточно быстро наплавлять сварочный металл. Они отстают потому, что первый проход выполняется нестабильно, проблемы сборки выявляются слишком поздно, очереди на контроль растут, а исправление дефектов поглощает мощности, которые должны были использоваться для следующей катушки трубопровода или модуля. Поэтому для руководителей проектов, работающих в условиях фиксированных сроков поставки, корневой проход — это не просто деталь сварки. Это ранний индикатор того, сможет ли производство оставаться предсказуемым.

Сварочный робот для изготовления трубопроводов может помочь решить эту проблему, особенно там, где геометрия соединений, марки материалов и объемы производства достаточно повторяемы. Его ценность заключается не только в замене времени ручной дуговой сварки. Более существенное преимущество — возможность контролировать критически важное технологическое окно: подготовку соединения, положение горелки, скорость сварки, подачу проволоки, покрытие защитным газом, тепловложение и последовательность проходов можно контролировать с гораздо меньшими вариациями, чем в процессе, полностью зависящем от индивидуальной техники оператора.

Это не означает, что каждый трубный цех должен автоматизировать каждый сварной шов. Наиболее убедительное экономическое обоснование обычно возникает в проектах с повторяющимися диаметрами, типовыми подготовками кромок, большим количеством соединений, высокими требованиями к прослеживаемости или устойчивым портфелем заказов. Перед выбором оборудования руководителям проектов необходимо понять, откуда возникает вариативность корневого прохода и способна ли автоматизация устранить фактическое ограничение, а не просто сделать одну рабочую станцию визуально более быстрой.

Проблема часто возникает до сварки

Когда корневой проход демонстрирует непровар, чрезмерное проплавление, внутренний подрез, неполное сплавление или нестабильный профиль валика, сварочная ячейка является очевидным объектом проверки. Однако робот нередко получает проблему, созданную на более раннем этапе процесса. Нестабильная длина реза, плохая перпендикулярность торцов, переменный угол скоса кромок, загрязнения, овальность, чрезмерный корневой зазор и недостаточная дисциплина выполнения прихваток могут сделать ненадежной даже вполне способную автоматизированную программу.

Это различие важно при планировании проекта. Робот может точно повторять запрограммированное движение; он не может сделать плохо подготовленные соединения стабильными лишь за счет повторения. Если размеры поступающих труб варьируются за пределами допуска оснастки, система может тратить больше времени на поиск, корректировку или отбраковку соединений, чем на их изготовление. Результатом будет неудовлетворительная загрузка, даже если само сварочное оборудование функционирует в соответствии со спецификацией.

По этой причине оценка автоматизации должна отслеживать путь материала от резки до сборки, а не начинаться только со сварочной ячейки. Практические вопросы включают:

• Насколько стабильны наружный диаметр трубы, толщина стенки и подготовка торцов у разных поставщиков и партий плавки?
• Может ли цех поддерживать корневой зазор и смещение кромок в пределах, предполагаемых аттестованной процедурой сварки?
• Совместимы ли расположение прихваток и качество прихваточных швов с запланированной траекторией автоматической сварки?
• Надежно ли зафиксирована, вращается и поддерживается ли заготовка на протяжении всего сварочного цикла?
• Могут ли идентификация детали, выбор процедуры сварки и записи контроля сопровождать катушку трубопровода без ручного восстановления данных?

Если ответы на эти вопросы неясны, первой инвестицией может стать улучшение подготовки, оснастки, измерений или внутренней логистики. Автоматизация наиболее эффективна, когда применяется к стабильному процессу, а затем используется для воспроизводимого увеличения его производительности.

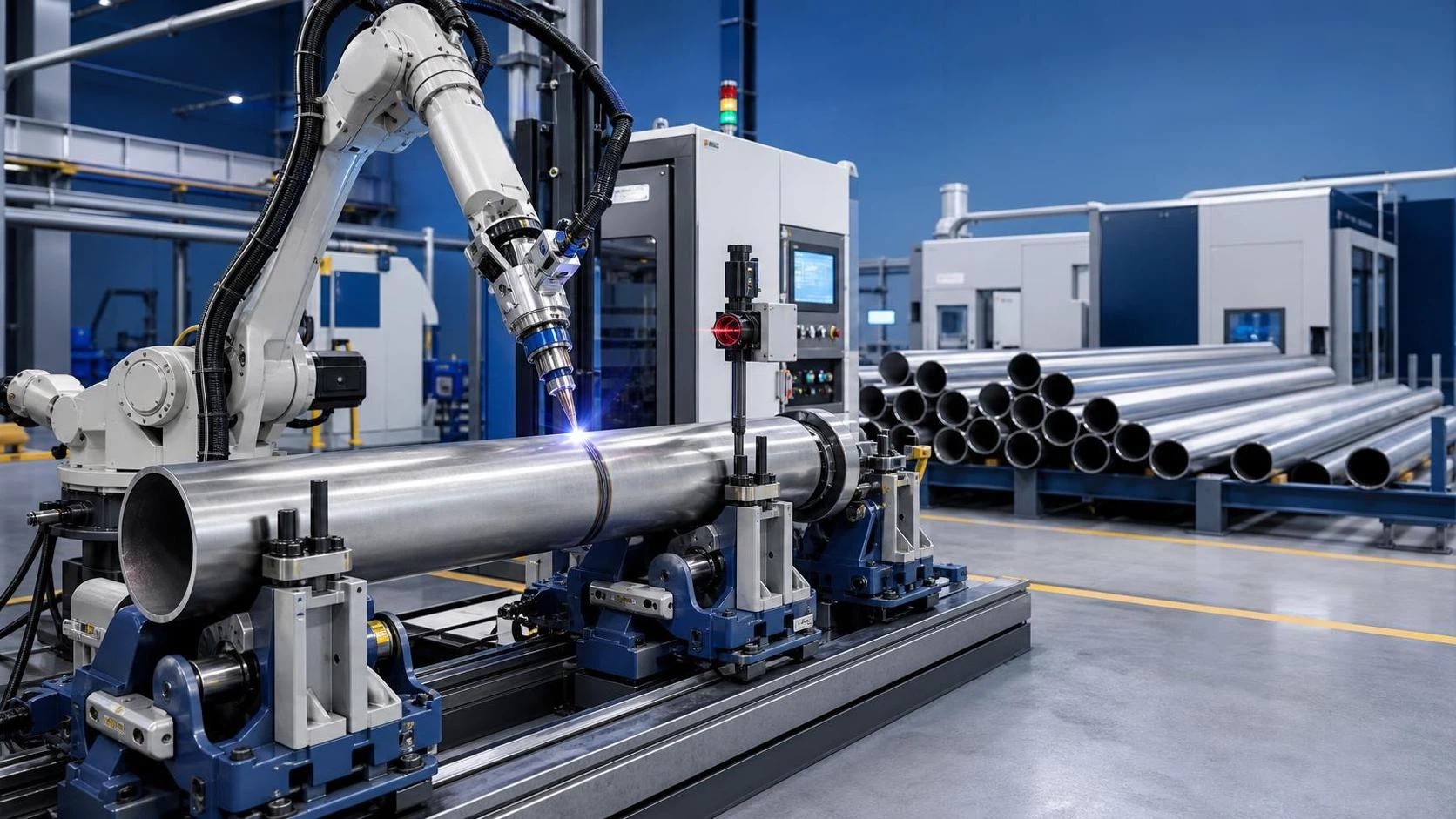

Что фактически меняет роботизированная ячейка для корневого прохода

При ручной работе опытный сварщик непрерывно компенсирует изменения зазора, состояния скоса кромок, положения и теплового поведения. Такая гибкость ценна для разовых ремонтов и сильно изменяющихся сборок. Однако это также означает, что результаты могут различаться между сменами, операторами и уровнями усталости. В контролируемой роботизированной ячейке процесс организован вокруг определенного семейства соединений и повторяемого технологического режима.

В зависимости от применения этот режим может сочетать вращение трубы, роботизированное движение горелки, поиск шва, контактное зондирование, контроль напряжения дуги, выравнивание на основе машинного зрения или другие адаптивные функции. Точная конфигурация менее важна, чем принцип работы: оборудование должно обнаруживать или ограничивать значимые вариации до того, как они станут дефектом, сохраняя при этом параметры горелки и сварки в пределах, установленных спецификацией процедуры сварки.

Для корневых проходов наиболее важными параметрами обычно являются положение горелки относительно соединения, скорость сварки, корневой зазор и тепловложение. Небольшое изменение любого из них может повлиять на проплавление и внутренний профиль. Автоматическое управление может повысить стабильность, однако проектным командам не следует считать, что «роботизированный» означает гарантированное принятие сварного шва. Аттестация по-прежнему зависит от материала, конструкции соединения, процесса, положения, расходных материалов, защитного газа и применимых требований норм.

Для трубопроводов под давлением, конструкционных трубных сборок или работ по изготовлению, контролируемых заказчиком, систему следует оценивать в соответствии с применимыми требованиями к аттестации процедуры сварки и планом контроля. Требования могут основываться на контрактных спецификациях, стандартах заказчика или нормах, таких как стандарты ASME, API, AWS, EN или ISO, в зависимости от проекта и юрисдикции. Применимые требования необходимо подтверждать для каждого заказа; общее заявление поставщика оборудования о возможностях машины не заменяет аттестацию процедуры или одобрение заказчика.

Производительность является системным показателем, а не показателем скорости робота

Оборудование легко сравнивать по заявленной скорости сварки или времени цикла. Для руководителя проекта этого редко достаточно. Полезным показателем является количество завершенных и принятых соединений за смену с учетом загрузки, выравнивания, подготовки прихваток, выбора программы, сварки, охлаждения при необходимости, выгрузки, контроля и ремонта. Ячейка, которая быстро сваривает, но ожидает материал, оснастку или инспектора, не сможет существенно повысить производительность проекта.

Рассмотрим две распространенные производственные модели. В первой цех производит сотни аналогичных отводов, переходов и соединений прямых трубных катушек для повторяющегося промышленного комплекса. Повторяемость высока, а оснастку можно спроектировать для ограниченного диапазона диаметров. В этом случае ячейка может работать с короткими переналадками и четкой очередью подготовленных работ. Во второй модели цех производит индивидуальные сборки с частой сменой диаметров, ответвлениями, ограниченным доступом и нестабильным входящим материалом. Робот все еще может быть полезен, но ожидаемый эффект будет ниже, если ассортимент работ не сегментирован и ячейка не зарезервирована для подходящих семейств сварных соединений.

Реалистичная модель мощности должна учитывать плановую доступность, время переналадки, ожидаемую частоту вмешательств, точки остановки для контроля и вероятный объем доработок. Она также должна различать время горения дуги и трудозатраты. Роботизированная станция может сократить прямые трудозатраты на сварку одного соединения, одновременно повышая важность квалифицированного технического специалиста, способного управлять оснасткой, параметрами, программами, обслуживанием и устранением неисправностей. Профиль трудозатрат меняется; он не исчезает.

Выбирайте ячейку с учетом семейства соединений

Выражение «робот для сварки труб» охватывает широкий спектр оборудования. Некоторые системы предназначены для кольцевых швов на вращателях, некоторые — для работы с неподвижными трубами, некоторые — для ответвлений, а некоторые — для интегрированных линий сборки и сварки. Правильный выбор зависит от семейства соединений, создающего наибольшее давление на график.

Начинайте с производственной карты, а не с общей спецификации машины. Укажите диапазон диаметров труб, диапазон толщин стенок, группы материалов, конфигурации соединений, годовой или проектный объем, требуемые положения сварки, ограничения доступа и критерии приемки при контроле. Затем определите небольшое количество типов соединений, на которые приходится наибольшая доля повторяющихся работ. Во многих производственных условиях автоматизация этих семейств в первую очередь создает более полезную мощность, чем попытка создать универсальную ячейку для каждого исключения.

Конструкция оснастки заслуживает такого же внимания, как и робот. Высокопроизводительный манипулятор не может бесконечно компенсировать заготовки, которые смещаются, провисают или загружаются нестабильно. Опоры должны сохранять выравнивание, не препятствуя доступу горелки. Вращатели должны соответствовать массе заготовки и диапазону расположения ее центра тяжести. Зажим должен быть повторяемым, но не должен деформировать трубы с более тонкой стенкой. Если ожидается несколько геометрий трубных катушек, может быть оправдана быстросменная оснастка, но только после учета ее стоимости и дисциплины наладки в экономическом обосновании.

Подготовка материала также влияет на экономику всей ячейки. Цехам, изготавливающим сопутствующие кронштейны, опоры или тонколистовые компоненты, может потребоваться гибочное оборудование, обеспечивающее повторяемую геометрию до поступления этих деталей на сборку. Например, Электрогидравлические синхронизированные листогибочные прессы с ЧПУ могут быть актуальны в более широком производственном процессе, где необходимо последовательно подготавливать точно сформированные тонколистовые компоненты с боковыми стенками или изменяющимися профилями. Это не является частью самого процесса корневого прохода трубы, но иллюстрирует более широкий аспект: производительность сварочной ячейки зависит от размерной стабильности компонентов, поступающих на сборку.

Контроль качества должен быть ближе к процессу

Автоматизация создает возможность собирать более полезные производственные данные, но только тогда, когда эти данные связаны с решениями. Регистрация тока, напряжения, скорости сварки, подачи проволоки, номера программы, входа оператора в систему и времени завершения сварки может поддерживать прослеживаемость. Однако сам по себе большой журнал данных не подтверждает качество сварного шва. Проектная команда должна определить, какие параметры имеют значение, как они связаны с утвержденной процедурой, кто рассматривает отклонения и какие действия требуются при превышении предела.

Практический план качества обычно сочетает предупреждение, проверку и обратную связь. Предупреждение включает контролируемую подготовку, управление расходными материалами, правильный выбор программы и проверку оснастки. Проверка может включать визуальный осмотр, контроль размеров, подтверждение внутреннего профиля, где это возможно, и неразрушающий контроль в соответствии со спецификацией проекта. Обратная связь означает, что тенденции дефектов анализируются по причинам: связана ли проблема с партией материала, программой, положением оснастки, партией расходных материалов, графиком смен или конкретным типом соединения?

Именно здесь роботизированная сварка может обеспечить значительное преимущество в управлении. Ручные дефекты часто приводят к общим выводам, таким как «нестабильность оператора». Контролируемая ячейка позволяет сузить область расследования. Если характер дефектов связан с повторяемым изменением параметра или определенным условием обращения с изделием, корректирующие действия могут быть более целенаправленными. Такая же прозрачность может выявить неудобные факты, включая то, что первопричина находится за пределами сварки.

Распространенные предположения, ослабляющие инвестиционное обоснование

Первое предположение состоит в том, что автоматизация оправдана главным образом сокращением численности персонала. При изготовлении трубопроводов более обоснованным аргументом часто являются надежность графика, снижение объема ремонта, стабильное качество и возможность направить опытных сварщиков на сложные работы, не подходящие для ячейки. Расчет, основанный только на трудозатратах, может недооценить значение меньшего количества задержек и снижения потребности в повторном контроле, а также проигнорировать затраты на программирование, техническую поддержку и обслуживание.

Второе предположение состоит в том, что один робот может охватить все трубные работы. Широкий рабочий диапазон может выглядеть привлекательно, но гибкость может приводить к более длительным переналадкам, более сложной оснастке и менее стабильному времени цикла. Более узкая ячейка, выделенная для семейства соединений с большим объемом, может обеспечить лучший операционный результат, чем амбициозная универсальная установка.

Третье предположение состоит в том, что после ввода в эксплуатацию поставщик робота отвечает за результат. Поставщика следует оценивать по знаниям в области применения, поддержке при вводе в эксплуатацию, обучению, документации, наличию запасных частей и способности поддерживать выбранный процесс. Однако производственная компания остается ответственной за поддержание подготовленных работ, обученного персонала, аттестованных процедур, дисциплины контроля и четкого распределения ответственности за ежедневную работу ячейки.

Наконец, команды иногда предполагают, что полной автоматизацией необходимо начинать в первую очередь. Полуавтоматическое орбитальное оборудование, механизированные сварочные головки, позиционеры, автоматическое слежение за швом или цифровая регистрация параметров иногда могут устранить непосредственное узкое место с меньшим риском интеграции. Правильный уровень автоматизации — тот, который повышает объем принятой продукции, не создавая хрупкий процесс, который цех не сможет поддерживать.

Как организовать внедрение с меньшим риском

Поэтапное внедрение часто надежнее, чем один крупный запуск. Выберите одно повторяемое семейство соединений с заметной проблемой качества или мощности. Установите базовый уровень: количество завершенных соединений за смену, долю ремонтов, время обработки контроля, прямые трудозатраты, время наладки и влияние на график. Подтвердите стандарт сборки и процедуру сварки до прибытия оборудования. Затем проведите производственные испытания с использованием репрезентативных материалов и реалистичной передачей работы между операторами, а не идеальных демонстрационных образцов.

Критерии приемки должны быть согласованы заранее. Они могут включать повторяемость сборки, целевое время цикла, результаты качества сварки, продолжительность переналадки, записи прослеживаемости, частоту вмешательства оператора и ремонтопригодность. Целевые показатели должны основываться на фактической производственной истории цеха и контрактных потребностях, а не на демонстрации в наилучшем случае. Любой финансовый расчет должен включать оснастку, интеграцию систем безопасности, инженерные коммуникации, обучение, работы по аттестации, программирование, плановое обслуживание, запасные части и временное снижение производительности, которое может возникнуть в период выхода на проектную мощность.

Для руководителей проектов центральный вопрос заключается не в том, является ли автоматизированная сварка более передовой, чем ручная. Он заключается в том, может ли процесс преобразовать повторяющиеся трубные работы в контролируемый производственный поток с меньшим числом неожиданностей при корневом проходе. Там, где подготовка соединений стабильна, объемы достаточны и записи о качестве имеют значение, сварочный робот для изготовления трубопроводов может стать практическим инструментом планирования в той же мере, что и инструментом сварки. При отсутствии этих условий улучшение предшествующего процесса может дать более быстрый и устойчивый результат.
