لماذا تظل تمريرة الجذر نقطة الحسم

نادراً ما تتأخر مشاريع تصنيع الأنابيب لأن الورشة لا تستطيع ترسيب معدن اللحام بسرعة. بل تتأخر لأن التمريرة الأولى غير متسقة، وتظهر مشكلات التجميع متأخرة جداً، وتتزايد قوائم انتظار الفحص، ويستهلك إصلاح العيوب الطاقة الاستيعابية التي كان من المفترض أن تدعم الوصلة الأنبوبية أو الوحدة التالية. لذلك، بالنسبة لمديري المشاريع الذين يعملون وفق مواعيد تسليم ثابتة، فإن تمريرة الجذر ليست مجرد تفصيل لحام، بل هي مؤشر مبكر على ما إذا كان الإنتاج يمكن أن يظل قابلاً للتنبؤ.

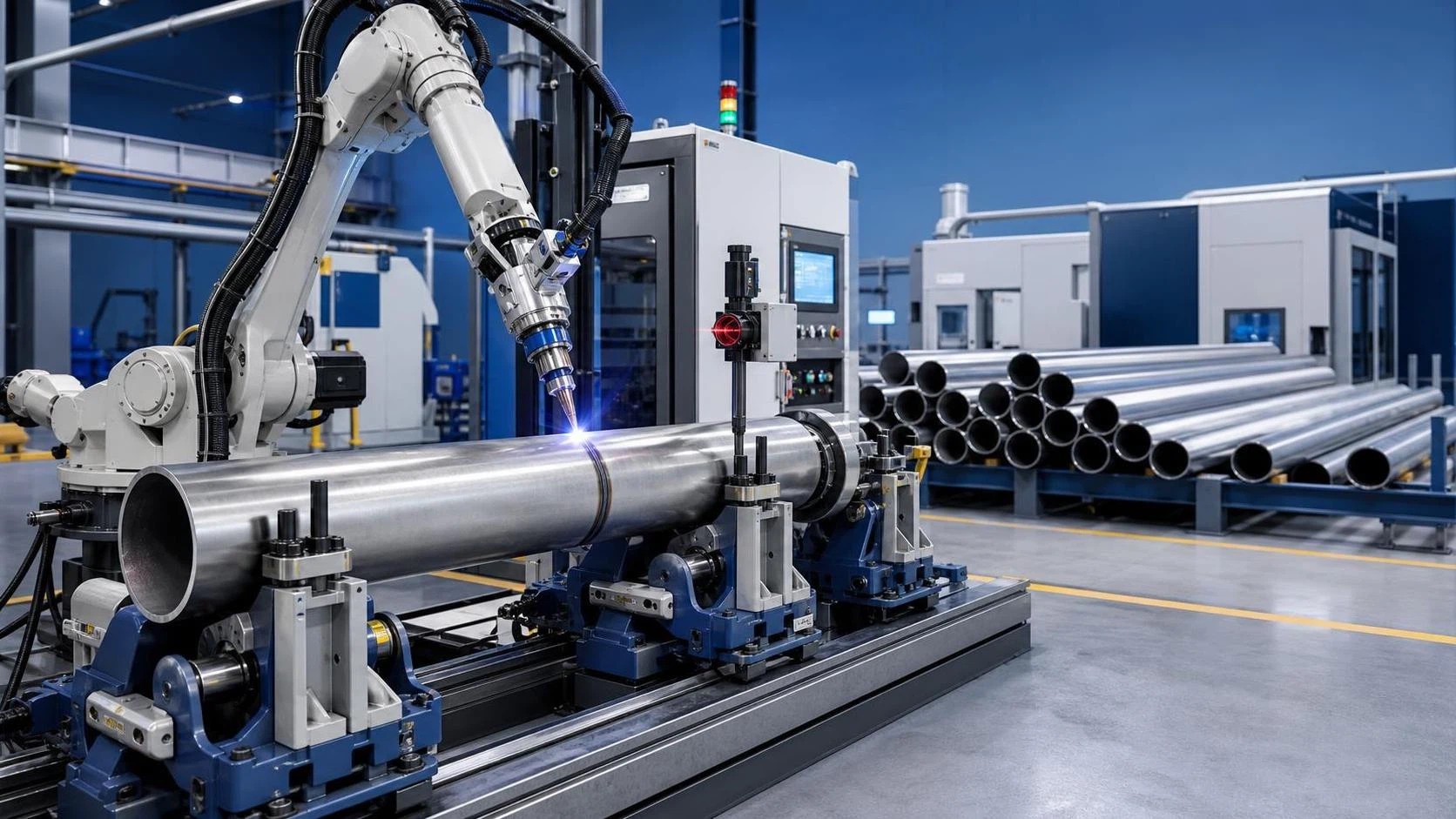

يمكن لروبوت لحام لتصنيع الأنابيب أن يساعد في معالجة هذه المشكلة، لا سيما عندما تكون هندسة الوصلات ودرجات المواد وأحجام الإنتاج قابلة للتكرار بدرجة كافية. ولا تكمن قيمته ببساطة في استبدال وقت القوس اليدوي. بل تتمثل الفائدة الأهم في القدرة على التحكم في نافذة عملية حرجة: إذ يمكن إدارة تحضير الوصلة، وموضع الشعلة، وسرعة الحركة، وتغذية السلك، وتغطية غاز الحماية، ومدخلات الحرارة، وتسلسل التمريرات بتباين أقل بكثير من سير عمل يعتمد كلياً على مهارة المشغل الفردية.

ولا يعني ذلك أن على كل ورشة أنابيب أتمتة كل عملية لحام. فعادةً ما تظهر أقوى جدوى تجارية في المشاريع ذات الأقطار المتكررة، وتحضيرات الحواف المشتركة، والأعداد الكبيرة من الوصلات، ومتطلبات التتبع الصارمة، أو حجم الأعمال المتراكم المستمر. وقبل اختيار المعدات، يحتاج قادة المشاريع إلى فهم مصدر تباين تمريرة الجذر وما إذا كانت الأتمتة تستطيع إزالة القيد الفعلي بدلاً من مجرد جعل محطة واحدة تبدو أسرع.

غالباً ما تكون المشكلة في مرحلة تسبق اللحام

عندما تظهر في تمريرة الجذر عيوب مثل عدم الاختراق، أو الاختراق المفرط، أو التآكل الداخلي، أو عدم الانصهار الكامل، أو شكل خرزة لحام غير مستقر، تكون خلية اللحام مكاناً واضحاً للتحقيق. لكن الروبوت غالباً ما يرث مشكلة نشأت في مرحلة سابقة من العملية. إذ إن عدم اتساق طول القطع، وضعف تعامد النهايات، وتفاوت زاوية الشطف، والتلوث، والبيضاوية، وفجوة الجذر المفرطة، وضعف الانضباط في لحامات التثبيت، كلها قد تجعل برنامج الأتمتة القادر في الظروف العادية غير موثوق.

هذا التمييز مهم أثناء تخطيط المشروع. يمكن للروبوت تكرار حركة مبرمجة بدقة، لكنه لا يستطيع جعل الوصلات سيئة التحضير متسقة بمجرد التكرار. وإذا تفاوتت أبعاد الأنابيب الواردة خارج حدود تحمل التجهيزات، فقد يقضي النظام وقتاً أطول في البحث عن الوصلات أو تصحيحها أو رفضها بدلاً من إنتاجها. والنتيجة هي معدل استخدام مخيب للآمال، رغم أن معدات اللحام نفسها تعمل وفق المواصفات.

لهذا السبب، ينبغي أن يتبع تقييم الأتمتة مسار المواد من القطع حتى التجميع، بدلاً من البدء بخلية اللحام وحدها. وتشمل الأسئلة العملية ما يلي:

• ما مدى اتساق القطر الخارجي للأنابيب وسماكة الجدار وتحضير النهايات بين الموردين ودفعات الصهر؟
• هل تستطيع الورشة الحفاظ على فجوة الجذر وعدم المحاذاة ضمن الحدود التي يفترضها إجراء اللحام المؤهل؟
• هل تتوافق مواقع لحامات التثبيت وجودتها مع مسار اللحام المؤتمت المخطط؟
• هل يتم تثبيت قطعة العمل وتدويرها ودعمها بإحكام طوال دورة اللحام كاملة؟
• هل يمكن أن ترافق هوية القطعة واختيار إجراء اللحام وسجلات الفحص الوصلة الأنبوبية دون إعادة تكوين يدوي؟

إذا كانت هذه الإجابات غير واضحة، فقد يتطلب الاستثمار الأول تحسين التحضير أو التجهيزات أو القياس أو الخدمات اللوجستية الداخلية. وتكون الأتمتة أكثر فاعلية عندما تُطبق على عملية مستقرة، ثم تُستخدم لجعل تلك العملية قابلة للتكرار بإنتاج أعلى.

ما الذي تغيره خلية تمريرة الجذر الروبوتية فعلياً

في العملية اليدوية، يعوض اللحام المتمرس باستمرار عن تغير الفجوة وحالة الشطف والموضع والسلوك الحراري. وهذه المرونة ذات قيمة للإصلاحات الفردية والتجميعات شديدة التباين. لكنها تعني أيضاً أن النتائج قد تختلف بين الورديات والمشغلين ومستويات الإرهاق. أما في خلية روبوتية مضبوطة، فتُنظم العملية حول عائلة وصلات محددة ووصفة قابلة للتكرار.

بحسب التطبيق، قد تجمع هذه الوصفة بين تدوير الأنابيب وحركة شعلة روبوتية وتحديد خط اللحام والاستشعار باللمس والتحكم بجهد القوس والمحاذاة المعتمدة على الرؤية أو وظائف تكيفية أخرى. ويقل أهمية التكوين الدقيق مقارنةً بمبدأ التشغيل: ينبغي للمعدات أن تكتشف التباين ذي الصلة أو تقيده قبل أن يصبح عيباً، مع إبقاء الشعلة ومعلمات اللحام ضمن الحدود التي تحددها مواصفة إجراء اللحام.

بالنسبة لتمريرات الجذر، تتمثل أهم عناصر التحكم عادة في موضع الشعلة بالنسبة إلى الوصلة، وسرعة الحركة، وفتحة الجذر، ومدخلات الحرارة. ويمكن أن يؤثر تغير بسيط في أي منها على الاختراق والشكل الداخلي. قد يحسن التحكم المؤتمت الاتساق، لكن ينبغي لفرق المشاريع تجنب اعتبار كلمة «روبوتي» ضماناً لقبول اللحام. إذ يظل التأهيل معتمداً على المادة وتصميم الوصلة والعملية والموضع والمواد الاستهلاكية وغاز الحماية ومتطلبات الكود المعمول بها.

بالنسبة لأنابيب الضغط وتجميعات الأنابيب الإنشائية أو أعمال التصنيع الخاضعة لرقابة العميل، ينبغي تقييم النظام وفقاً لتأهيل إجراء اللحام وخطة الفحص المعمول بهما. وقد تنشأ المتطلبات من مواصفات العقد أو معايير العميل أو أكواد مثل ASME وAPI وAWS ومعايير EN أو ISO، بحسب المشروع والولاية القضائية. ويجب تأكيد المتطلبات المعمول بها لكل عمل؛ فبيان القدرة العامة لمورد الماكينة ليس بديلاً عن تأهيل الإجراء أو موافقة العميل.

الإنتاجية مقياس للنظام وليست رقم سرعة الروبوت

من السهل مقارنة المعدات باستخدام سرعة اللحام أو زمن الدورة المعلن عنه. لكن ذلك نادراً ما يكون كافياً لمدير المشروع. المقياس المفيد هو عدد الوصلات المكتملة والمقبولة لكل وردية، بما يشمل التحميل والمحاذاة وتحضير لحامات التثبيت واختيار البرنامج واللحام والتبريد عند الاقتضاء والتفريغ والفحص والإصلاح. ولن تحسن خلية تلحم بسرعة ولكنها تنتظر المواد أو التجهيزات أو المفتش من إنتاجية المشروع بصورة ملموسة.

انظر إلى نمطين شائعين للإنتاج. في النمط الأول، تنتج الورشة مئات الوصلات المتشابهة للأكواع والمخفضات والوصلات الأنبوبية المستقيمة لحزمة صناعية متكررة. تكون قابلية التكرار عالية، ويمكن تصميم التجهيزات لنطاق محدود من الأقطار. وهنا تستطيع الخلية العمل مع فترات تبديل قصيرة وطابور واضح من الأعمال المحضرة. وفي النمط الثاني، تنتج الورشة تجميعات مخصصة مع تغييرات متكررة في الأقطار ووصلات فرعية ووصول محدود ومواد واردة غير متسقة. قد يظل الروبوت مفيداً، إلا أن المكسب المتوقع سيكون أقل ما لم يُجزأ مزيج الأعمال وتُخصص الخلية لعائلات اللحام المناسبة.

ينبغي أن يتضمن نموذج الطاقة الاستيعابية الواقعي الإتاحة المخططة ووقت التبديل ومعدل التدخل المتوقع ونقاط تعليق الفحص والإصلاح المحتمل. كما ينبغي أن يميز بين وقت تشغيل القوس ووقت العمل. قد تقلل المحطة الروبوتية عمالة اللحام المباشرة لكل وصلة، بينما تزيد من أهمية فني ماهر يستطيع إدارة التجهيزات والمعلمات والبرامج والصيانة واستعادة التشغيل بعد الأعطال. يتغير ملف العمالة؛ ولا يختفي.

اختر الخلية وفقاً لعائلة الوصلات

يغطي مصطلح «روبوت لحام الأنابيب» نطاقاً واسعاً من المعدات. فبعض الأنظمة مصمم للحامات المحيطية على أجهزة التدوير، وبعضها لأعمال الأنابيب الثابتة، وبعضها للوصلات الفرعية، وبعضها لخطوط التجميع واللحام المتكاملة. ويعتمد الاختيار الصحيح على عائلة الوصلات التي تولد أكبر ضغط على الجدول الزمني.

ابدأ بخريطة إنتاج، لا بمواصفات آلة عامة. أدرج نطاق قطر الأنابيب ونطاق سماكة الجدار ومجموعات المواد وتكوينات الوصلات والحجم السنوي أو حجم المشروع ومواضع اللحام المطلوبة وقيود الوصول ومعايير قبول الفحص. ثم حدد العدد القليل من أنواع الوصلات التي تمثل الحصة الأكبر من العمل المتكرر. في كثير من بيئات التصنيع، تحقق أتمتة هذه العائلات أولاً طاقة استيعابية أكثر فائدة من محاولة إنشاء خلية شاملة لكل استثناء.

يستحق تصميم التجهيزات الاهتمام نفسه الذي يستحقه الروبوت. فلا تستطيع المناولة الآلية عالية الكفاءة التعويض إلى ما لا نهاية عن قطع العمل التي تتحرك أو تترهل أو تُحمّل بصورة غير متسقة. ويجب أن تحمي الدعامات المحاذاة دون إعاقة وصول الشعلة. كما يجب أن تتوافق أجهزة التدوير مع وزن قطعة العمل ونطاق مركز الثقل. وينبغي أن يكون التثبيت قابلاً للتكرار، لكن من دون تشويه الأنابيب ذات الجدران الرقيقة. وعندما يُتوقع وجود عدة هندسات للوصلات الأنبوبية، قد تكون أدوات التبديل السريع مبررة، ولكن فقط بعد إدراج تكلفتها والانضباط المطلوب لإعدادها في دراسة الجدوى.

يؤثر تحضير المواد أيضاً في اقتصاديات الخلية بالكامل. فقد تحتاج الورش التي تصنع الحوامل والدعامات أو المكونات الصفيحية الرقيقة المرتبطة إلى معدات ثني تحافظ على هندسة قابلة للتكرار قبل وصول تلك الأجزاء إلى التجميع. على سبيل المثال، قد تكون مكابس الثني CNC الكهروهيدروليكية المتزامنة ذات صلة في سير عمل تصنيع أوسع حيث يجب تحضير المكونات الصفيحية الرقيقة المشكلة بدقة، ذات الجدران الجانبية أو التشكيلات المتغيرة، بشكل متسق. وهذا ليس جزءاً من عملية تمريرة جذر الأنبوب نفسها، لكنه يوضح نقطة أوسع: يتأثر أداء خلية اللحام بالاستقرار البُعدي للمكونات التي تصل إلى التجميع.

ينبغي أن تقترب مراقبة الجودة من العملية

تتيح الأتمتة فرصة لجمع أدلة إنتاج أكثر فائدة، ولكن فقط عندما تكون البيانات مرتبطة بالقرارات. ويمكن أن يدعم تسجيل التيار والجهد وسرعة الحركة وتغذية السلك ورقم البرنامج وتسجيل دخول المشغل ووقت اكتمال اللحام إمكانية التتبع. لكن سجل البيانات الكبير وحده لا يثبت جودة اللحام. يجب على فريق المشروع أن يقرر أي المعلمات ذات معنى، وكيف ترتبط بالإجراء المعتمد، ومن يراجع الانحرافات، وما الاستجابة المطلوبة عند تجاوز حد معين.

تجمع خطة الجودة العملية عادة بين الوقاية والتحقق والتغذية الراجعة. تشمل الوقاية التحضير المضبوط وإدارة المواد الاستهلاكية واختيار البرنامج الصحيح وفحوصات التجهيزات. وقد يشمل التحقق الفحص البصري والفحوصات البُعدية وتأكيد الشكل الداخلي حيثما أمكن والاختبارات غير الإتلافية وفقاً لمواصفات المشروع. وتعني التغذية الراجعة مراجعة اتجاهات العيوب بحسب السبب: هل ترتبط المشكلة بدفعة مواد أو برنامج أو موضع تجهيز أو دفعة مواد استهلاكية أو نمط ورديات أو نوع وصلة محدد؟

هنا يمكن للحام الروبوتي أن يوفر ميزة إدارية مهمة. إذ تؤدي العيوب اليدوية غالباً إلى استنتاجات عامة مثل «عدم اتساق المشغل». أما الخلية المضبوطة فيمكنها تضييق نطاق التحقيق. فإذا ارتبط نمط عيب بتغير متكرر في معلمة ما أو بحالة مناولة محددة، يمكن أن يكون الإجراء التصحيحي أكثر استهدافاً. وقد تكشف الشفافية نفسها حقائق غير مريحة، بما في ذلك أن السبب الجذري يقع خارج نطاق اللحام.

افتراضات شائعة تضعف جدوى الاستثمار

الافتراض الأول هو أن الأتمتة مبررة أساساً بتقليل عدد العاملين. في تصنيع الأنابيب، غالباً ما تكون الجدوى الأكثر قابلية للدفاع هي موثوقية الجدول الزمني وتقليل عبء الإصلاح واستقرار الجودة والقدرة على تخصيص اللحامين ذوي الخبرة للأعمال المعقدة التي لا تناسب الخلية. ويمكن لحساب يقتصر على العمالة أن يقلل من قيمة تقليل التأخيرات وانخفاض الحاجة إلى إعادة الفحص، مع تجاهل تكلفة البرمجة والدعم الفني والصيانة.

الافتراض الثاني هو أن روبوتاً واحداً يمكنه تغطية جميع أعمال الأنابيب. قد يبدو نطاق التشغيل الواسع جذاباً، لكن المرونة قد تجلب فترات تبديل أطول وتجهيزات أكثر تعقيداً وأزمنة دورة أقل استقراراً. وقد تحقق خلية أضيق مخصصة لعائلة وصلات عالية الحجم نتيجة تشغيلية أفضل من تركيب طموح «متعدد الأغراض».

الافتراض الثالث هو أن مورد الروبوت يتحمل مسؤولية النتيجة بعد التشغيل الأولي. ينبغي تقييم المورد من حيث المعرفة بالتطبيق ودعم التشغيل الأولي والتدريب والتوثيق وتوافر قطع الغيار والقدرة على دعم العملية المختارة. ومع ذلك، تبقى شركة التصنيع مسؤولة عن الحفاظ على العمل المحضر والموظفين المدربين والإجراءات المؤهلة وانضباط الفحص وملكية واضحة للأداء اليومي للخلية.

وأخيراً، تفترض الفرق أحياناً أن الأتمتة الكاملة يجب أن تكون الخطوة الأولى. فقد تحل معدات اللحام المداري شبه الآلية أو رؤوس اللحام الميكانيكية أو أجهزة التموضع أو تتبع خط اللحام المؤتمت أو التقاط المعلمات رقمياً عنق الزجاجة الفوري أحياناً بمخاطر تكامل أقل. والمستوى الصحيح للأتمتة هو المستوى الذي يحسن المخرجات المقبولة دون إنشاء عملية هشة لا تستطيع الورشة الحفاظ عليها.

كيفية تنظيم تطبيق منخفض المخاطر

غالباً ما يكون الإدخال المرحلي أكثر موثوقية من إطلاق واحد كبير. اختر عائلة وصلات قابلة للتكرار بها مشكلة واضحة في الجودة أو الطاقة الاستيعابية. حدد خط الأساس لها: الوصلات المكتملة لكل وردية، ومعدل الإصلاح، ومدة إنجاز الفحص، والعمالة المباشرة، ووقت الإعداد، والأثر على الجدول الزمني. أكد معيار التجميع وإجراء اللحام قبل وصول المعدات. ثم نفذ تجارب إنتاجية باستخدام مواد ممثلة وعمليات تسليم واقعية بين المشغلين، بدلاً من قطع عرض مثالية.

ينبغي الاتفاق على معايير القبول مسبقاً. وقد تشمل قابلية تكرار التجميع وزمن الدورة المستهدف ونتائج جودة اللحام ومدة التبديل وسجلات التتبع ومعدل تدخل المشغل وقابلية الصيانة. ويجب أن تستند الأهداف إلى سجل الإنتاج الفعلي للورشة واحتياجات العقد، لا إلى عرض في أفضل الحالات. وينبغي أن يتضمن أي حساب مالي التجهيزات وتكامل السلامة والمرافق والتدريب وأعمال التأهيل والبرمجة والصيانة المخططة وقطع الغيار وفقدان الإنتاجية المؤقت الذي قد يحدث أثناء مرحلة التدرج في التشغيل.

بالنسبة لمديري المشاريع، لا يتمثل السؤال المحوري في ما إذا كان اللحام المؤتمت أكثر تقدماً من اللحام اليدوي. بل يتمثل في ما إذا كانت العملية تستطيع تحويل أعمال الأنابيب المتكررة إلى تدفق إنتاج مضبوط مع مفاجآت أقل في تمريرة الجذر. وحيث يكون تحضير الوصلات مستقراً، والأحجام كافية، وسجلات الجودة مهمة، يمكن لروبوت لحام لتصنيع الأنابيب أن يصبح أداة عملية للجدولة بقدر ما هو أداة لحام. وحيث تغيب هذه الظروف، قد يحقق تحسين العملية السابقة نتيجة أكثر فورية واستدامة.
