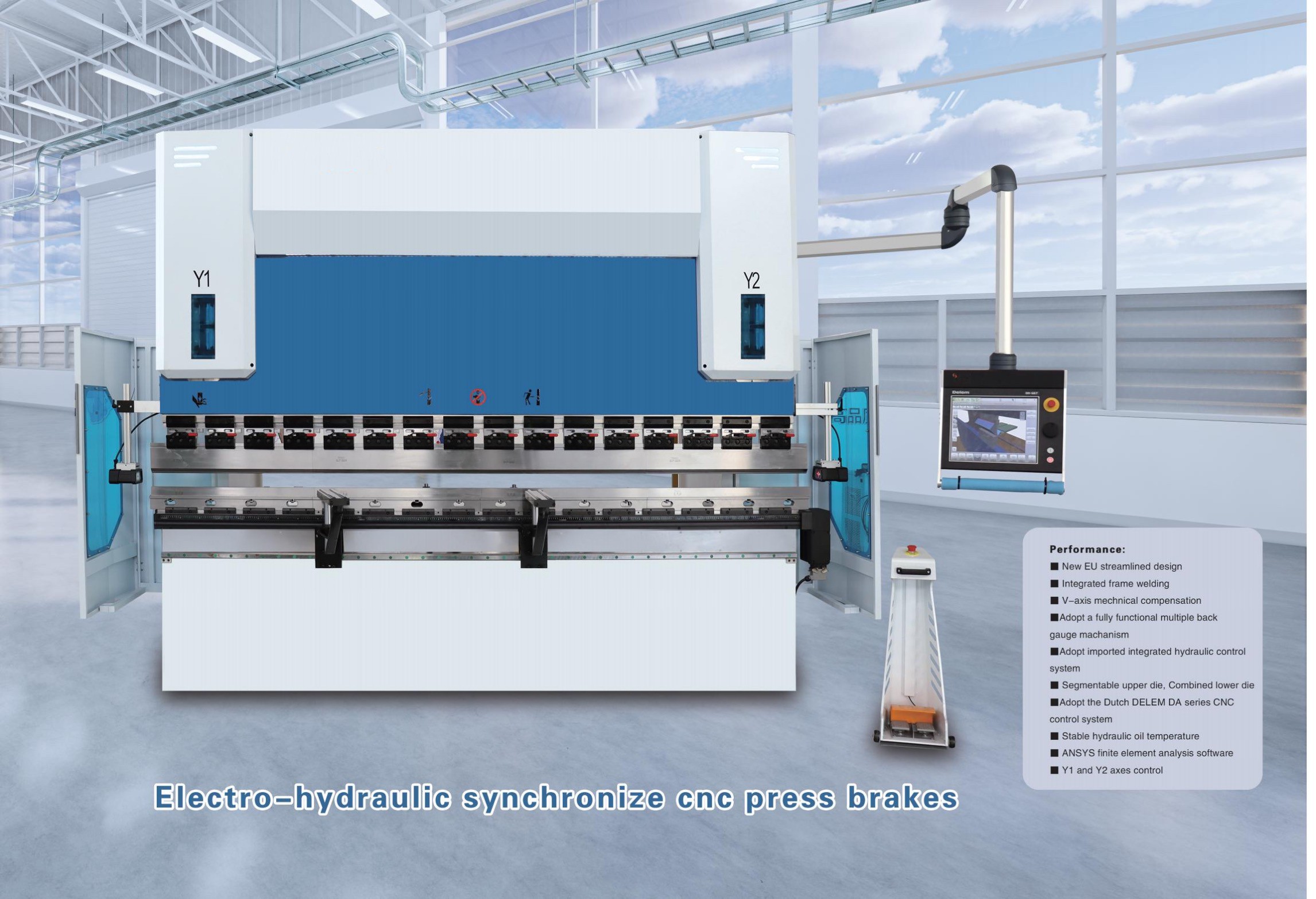

1. مقدمة عن مكابس الثني CNC المتزامنة الكهروهيدروليكية:
آلة الثني هي جهاز مصمم لثني الصفائح المعدنية الرقيقة. يتكون هيكلها بشكل رئيسي من قاعدة وطاولة عمل ولوح تثبيت. تُركّب طاولة العمل على القاعدة وتتألف من إطار قاعدة ولوح ضغط، وهما متصلان ببعضهما بواسطة مفصلة.
يتكون إطار القاعدة من هيكل وملف ولوح غطاء. يوضع الملف داخل تجويف في الهيكل، ويُغلق الجزء العلوي من التجويف بلوح الغطاء. أثناء التشغيل، يُغذّى الملف بالكهرباء عبر الأسلاك الكهربائية. وبعد تغذيته بالكهرباء، يولّد قوة جذب كهرومغناطيسية على لوح الضغط، مما يثبت الصفيحة الرقيقة بإحكام بين لوح الضغط وإطار القاعدة.
نظرًا لأن التثبيت يتم بواسطة القوة الكهرومغناطيسية، يمكن تكييف لوح الضغط بسهولة لاستيعاب أشكال مختلفة من قطع العمل. كما يتيح هذا التصميم معالجة قطع العمل ذات الجدران الجانبية. بالإضافة إلى ذلك، يمكن تهيئة الآلة لتلبية متطلبات مجموعة واسعة من قطع العمل المختلفة بمجرد تغيير قالب الثني. التشغيل بالكامل بسيط وسهل الاستخدام.
تتكون آلة الثني الهيدروليكية من قاعدة وطاولة عمل ولوح تثبيت. توضع طاولة العمل على القاعدة وتتكون من إطار قاعدة ولوح ضغط، وهما متصلان عبر مفصلة. يشمل إطار القاعدة هيكلًا وملفًا ولوح غطاء. يوضع الملف في تجويف داخل الهيكل، ويُغطى التجويف من الأعلى بلوح الغطاء.
أثناء التشغيل، يُغذّى الملف بالكهرباء عبر الأسلاك الكهربائية. يولّد الملف المُغذّى بالكهرباء قوة جذب على لوح الضغط، مما يثبت الصفيحة الرقيقة بإحكام بين لوح الضغط وإطار القاعدة. وباستخدام القوة الكهرومغناطيسية للتثبيت، يمكن تصميم لوح الضغط ليناسب متطلبات متنوعة لقطع العمل، بما في ذلك القطع ذات الجدران الجانبية. علاوة على ذلك، يمكن لآلة الثني استيعاب قطع عمل مختلفة بمجرد تغيير قالب الثني.

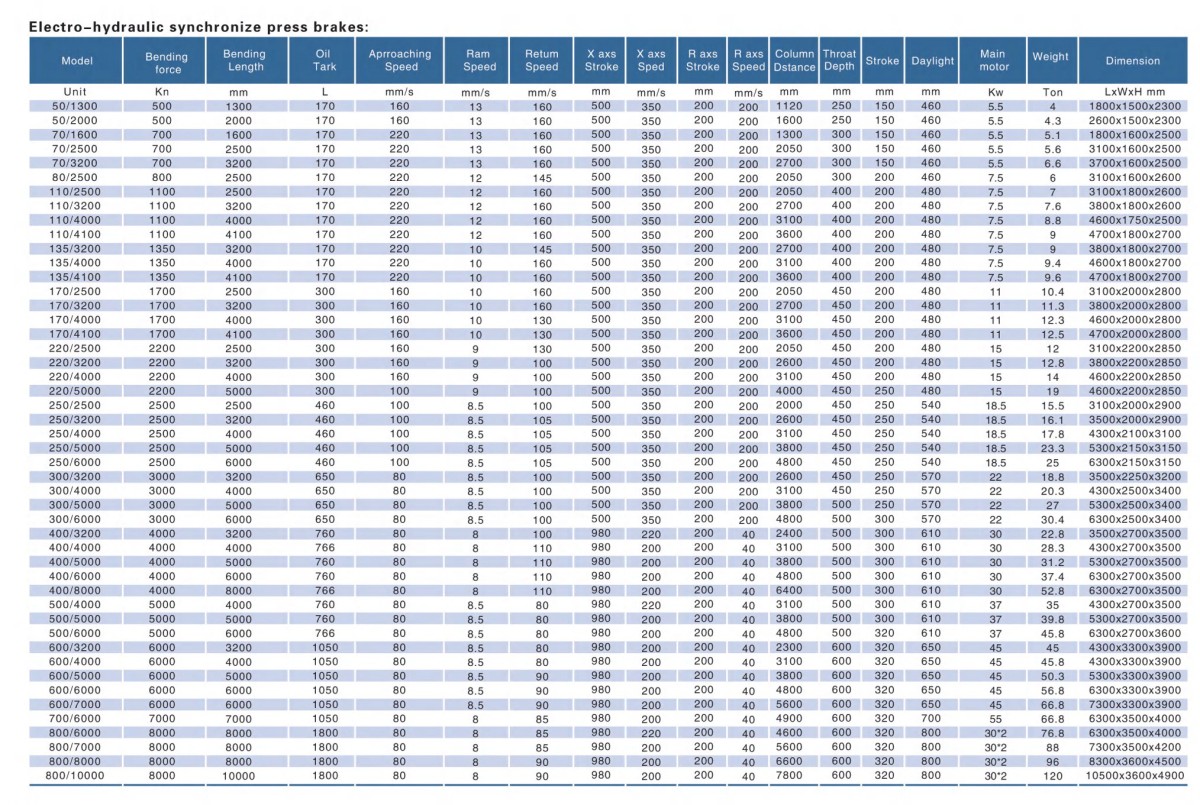

2. المعلمات التقنية لمكابس الثني CNC المتزامنة الكهروهيدروليكية
3. خصائص مكابس الثني CNC المتزامنة الكهروهيدروليكية:
3.1 الهيكل مصنوع من الفولاذ الملحوم بالكامل، ويتمتع بالقوة والصلابة الكافيتين؛
3.2 يُستخدم النقل الهيدروليكي، وتوضع أسطوانات الزيت في طرفي الآلة على المنزلق وتدفع حركة الانزلاق مباشرة؛

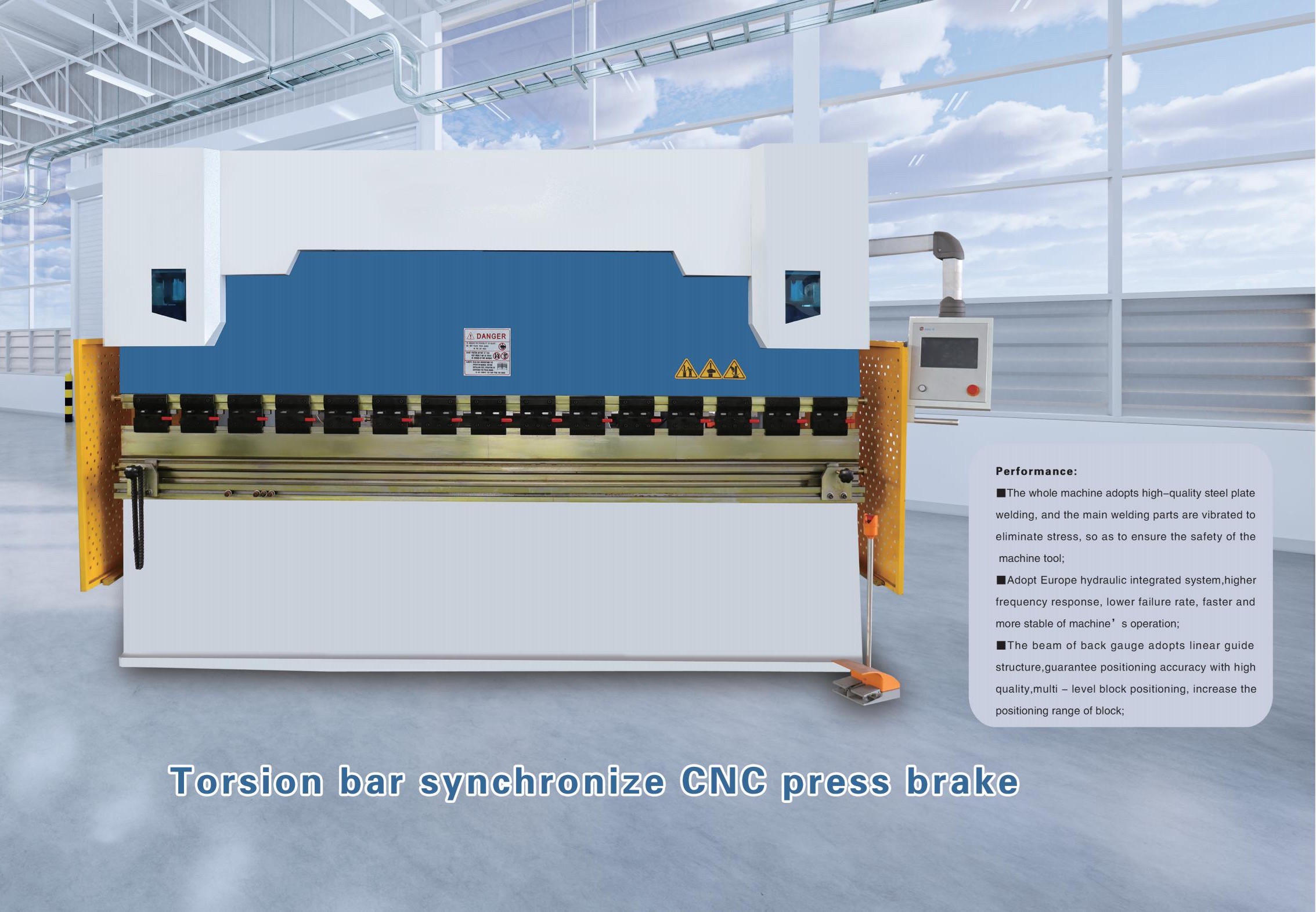

3.3 تعتمد آلية مزامنة المنزلق المزامنة القسرية بعمود الالتواء؛
3.4 يتم اعتماد هيكل كتلة توقف ميكانيكية، وهو مستقر وموثوق؛
3.5 يمكن ضبط شوط المنزلق بمرونة تلقائيًا ويدويًا، ويعرض العداد النتيجة؛
3.6 تُستخدم آلية تعويض الانحراف من النوع الإسفيني لضمان دقة ثني عالية.
الأسئلة الشائعة حول المنتجات
يستخدم مكبس الثني الهيدروليكي أسطوانات هيدروليكية لتوليد قوة الثني، مما يوفر قدرة عالية على التحمل وتشغيلاً سلساً وقوياً، وهو مثالي للألواح السميكة والثقيلة. يستخدم مكبس الثني المؤازر الكهربائي محركات مؤازرة وبراغي كروية للحركة، مما يوفر سرعة أعلى واستهلاكاً أقل للطاقة (توفير يصل إلى 50%) وتشغيلاً أنظف (من دون زيت هيدروليكي). تُعد الطرازات المؤازرة الكهربائية الأنسب للصفائح المعدنية خفيفة السماكة والإنتاج عالي السرعة، بينما تظل الطرازات الهيدروليكية المعيار القياسي للتصنيع الشاق.
تدعم الماكينة ثلاث طرق أساسية للثني:
الثني الهوائي – لا يضغط القالب العلوي المادة بالكامل داخل القالب السفلي؛ وتُتحكم الزاوية بعمق الشوط. وهي الطريقة الأكثر شيوعًا ومرونةً وتتطلب قوة ضغط أقل.
الثني بالقاع – يدفع القالب العلوي المادة بالكامل داخل القالب السفلي لتحقيق دقة عالية وأقل ارتداد مرن.
السكّ بالضغط – يؤدي الضغط الشديد إلى تشويه المادة بشكل دائم؛ وهي أعلى الطرق دقةً وتُستخدم للأجزاء الدقيقة.
توفر آلات ثني الصفائح النموذجية أطوال ثني تتراوح من 1,500mm إلى 16,000mm، وقوى ضغط من 400 kN إلى 20,000 kN (40 إلى 2,000 طن). يعتمد الحد الأقصى لسماكة الثني على نوع المادة والقوالب وقدرة الماكينة؛ وبالنسبة للفولاذ الطري، يمكن أن يتراوح ذلك من 1mm حتى 25mm أو أكثر. تتوفر طرازات مخصصة للصفائح الأكثر سماكة أو طولًا.
التعويض بالتحديب هو آلية تعويض تعاكس انحراف هيكل الماكينة وطاولة الثني أثناء عملية الثني. فعندما تطبق العارضة المتحركة القوة، يميل الهيكل إلى الانحناء قليلًا في المنتصف، مما يؤدي إلى زاوية ثني أقل حدة في الوسط مقارنة بالأطراف. تقوم أنظمة التعويض بالتحديب الأوتوماتيكية (الميكانيكية أو الهيدروليكية) برفع الطاولة أو ضبط العارضة المتحركة في المنتصف للتعويض، مما يضمن زاوية ثني موحدة على امتداد طول قطعة العمل بالكامل. ويُعد ذلك ضروريًا للقطع الطويلة التي تتطلب دقة متسقة.
