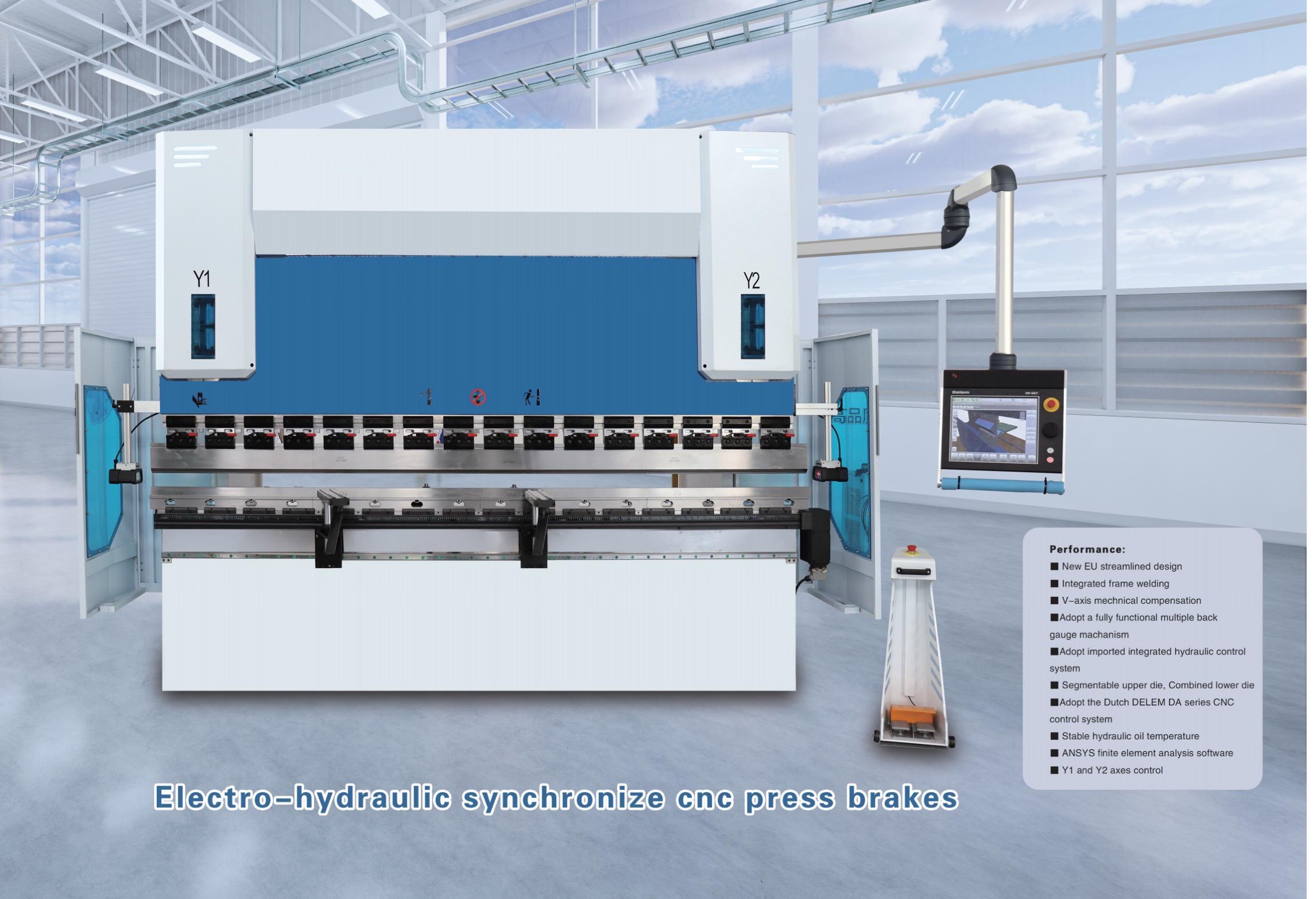

1. Introducción a las prensas plegadoras CNC electrohidráulicas sincronizadas:
Una máquina plegadora es un equipo diseñado para doblar chapas metálicas delgadas. Su estructura se compone principalmente de una base, una mesa de trabajo y una placa de sujeción. La mesa de trabajo está montada sobre la base y consta de un bastidor base y una placa de presión, conectados entre sí mediante una bisagra.
El bastidor base está compuesto por una carcasa, una bobina y una placa de cubierta. La bobina se aloja en una cavidad de la carcasa, y la parte superior de la cavidad está cerrada por la placa de cubierta. Durante el funcionamiento, la bobina se energiza mediante cableado eléctrico. Una vez energizada, genera una fuerza de atracción electromagnética sobre la placa de presión, sujetando firmemente la chapa delgada entre la placa de presión y el bastidor base.
Dado que la sujeción se logra mediante fuerza electromagnética, la placa de presión puede adaptarse fácilmente a diversas formas de piezas de trabajo. Este diseño también permite procesar piezas de trabajo con paredes laterales. Además, con solo cambiar la matriz de plegado, la máquina puede configurarse para satisfacer los requisitos de una amplia variedad de piezas de trabajo. Todo el funcionamiento es sencillo y fácil de usar.
La máquina plegadora hidráulica consta de una base, una mesa de trabajo y una placa de sujeción. La mesa de trabajo se coloca sobre la base y está compuesta por un bastidor base y una placa de presión, conectados mediante una bisagra. El bastidor base incluye una carcasa, una bobina y una placa de cubierta. La bobina se encuentra en una cavidad dentro de la carcasa, cuya parte superior está cubierta por la placa de cubierta.
Durante el funcionamiento, la bobina se energiza mediante cables eléctricos. La bobina energizada genera una fuerza de atracción sobre la placa de presión, sujetando firmemente la chapa delgada entre la placa de presión y el bastidor base. Al utilizar fuerza electromagnética para la sujeción, la placa de presión puede diseñarse para adaptarse a diversos requisitos de las piezas de trabajo, incluidas aquellas con paredes laterales. Además, la máquina plegadora puede adaptarse a diferentes piezas de trabajo simplemente cambiando el molde de plegado.

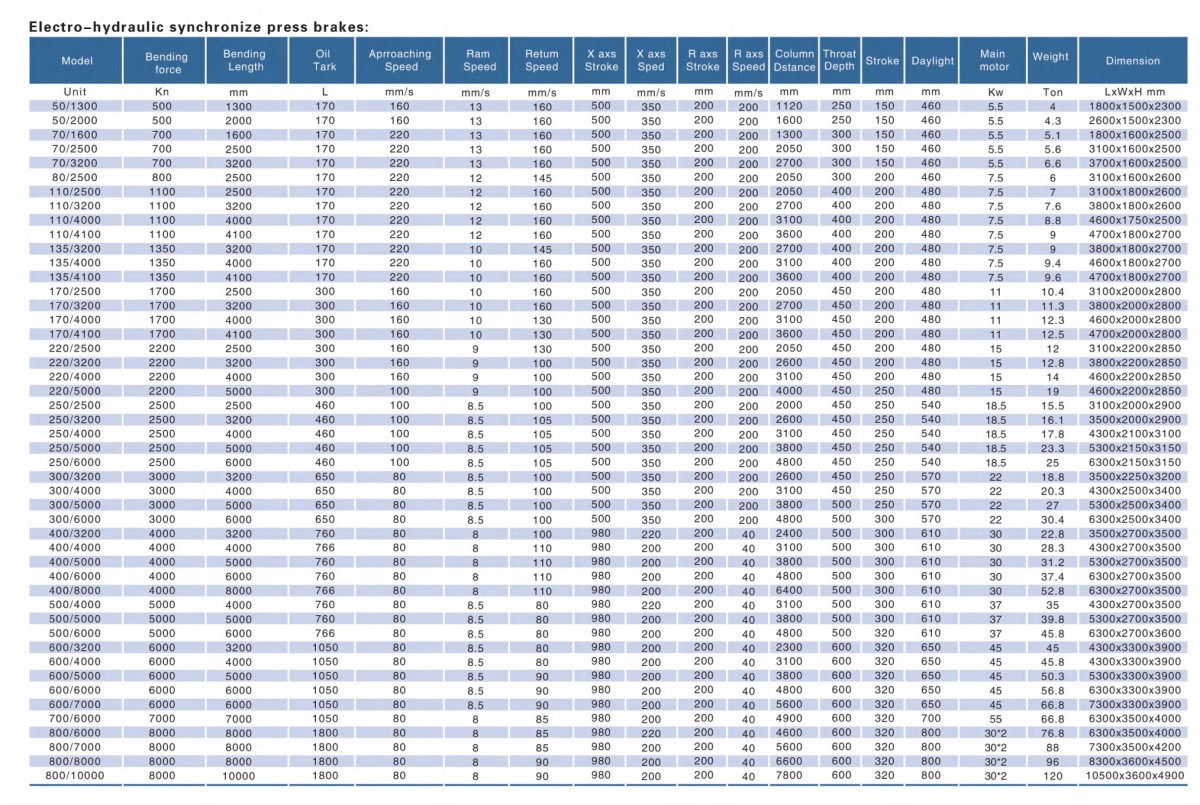

2. Parámetros técnicos de las prensas plegadoras CNC electrohidráulicas sincronizadas
3. Características de las prensas plegadoras CNC electrohidráulicas sincronizadas:
3.1 La estructura está fabricada íntegramente con soldadura de acero, lo que proporciona suficiente resistencia y rigidez;
3.2 Se utiliza transmisión hidráulica y los cilindros de aceite situados en ambos extremos de la máquina se colocan sobre la corredera y accionan directamente su movimiento;
3.3 El mecanismo de sincronización de la corredera adopta una sincronización forzada mediante eje de torsión;
3.4 Se adopta una estructura de bloque de tope mecánico, estable y fiable;
3.5 La carrera de la corredera puede ajustarse de forma flexible, automática y manualmente, y el contador muestra el resultado;
3.6 Se utiliza un mecanismo de compensación de deflexión tipo cuña para garantizar una alta precisión de plegado.
Preguntas frecuentes sobre productos
Una plegadora hidráulica utiliza cilindros hidráulicos para generar la fuerza de plegado, ofreciendo una alta capacidad de tonelaje y un funcionamiento suave y potente, ideal para placas gruesas y pesadas. Una plegadora servoeléctrica utiliza servomotores y husillos de bolas para el movimiento, proporcionando mayor velocidad, menor consumo de energía (hasta un 50 % de ahorro) y un funcionamiento más limpio (sin aceite hidráulico). Los modelos servoeléctricos son más adecuados para chapa metálica de poco espesor y producción a alta velocidad, mientras que los modelos hidráulicos siguen siendo el estándar para la fabricación de servicio pesado.
La máquina admite tres métodos principales de plegado:
Plegado al aire: el punzón no presiona completamente el material dentro de la matriz; el ángulo se controla mediante la profundidad de carrera. Es el método más común y flexible, y requiere menos tonelaje.
Plegado a fondo: el punzón fuerza el material completamente dentro de la matriz para lograr alta precisión y una recuperación elástica mínima.
Acuñado: una presión extrema deforma permanentemente el material; ofrece la mayor precisión y se utiliza para piezas de precisión.
Las prensas plegadoras típicas ofrecen longitudes de plegado de 1,500mm a 16,000mm, con fuerzas de prensado de 400 kN a 20,000 kN (de 40 a 2,000 toneladas). El espesor máximo de plegado depende del tipo de material, las herramientas y la capacidad de la máquina; para acero dulce, puede variar de 1mm hasta 25mm o más. Hay modelos personalizados disponibles para placas más gruesas o largas.
El abombado es un mecanismo de compensación que contrarresta la deflexión del bastidor y de la mesa durante el plegado. A medida que el carnero aplica fuerza, el bastidor tiende a flexionarse ligeramente en el centro, lo que provoca un ángulo de plegado menos pronunciado en el centro que en los extremos. Los sistemas de abombado automático (mecánicos o hidráulicos) elevan la mesa o ajustan el carnero en el centro para compensar, garantizando un ángulo de plegado uniforme a lo largo de toda la longitud de la pieza. Esto es fundamental para piezas largas que requieren una precisión constante.
