مكبس ثني CNC متزامن بقضيب الالتواء
مكبس ثني CNC متزامن بقضيب الالتواء
يتكون إطار القاعدة من هيكل وملف ولوح غطاء. يقع الملف داخل تجويف في الهيكل، ويُغلق الجزء العلوي منه بلوح الغطاء. أثناء التشغيل، يُغذّى الملف بالتيار الكهربائي عبر سلك. وعند تغذيته بالتيار، يولد الملف قوة جذب كهرومغناطيسية على لوح الضغط، مما يثبت الصفيحة الرقيقة بإحكام بين لوح الضغط وإطار القاعدة.
نظرًا لأن التثبيت يتم بواسطة القوة الكهرومغناطيسية، يمكن ضبط لوح الضغط بسهولة ليتناسب مع أشكال قطع العمل المختلفة. كما يتيح هذا التصميم معالجة قطع العمل ذات الجدران الجانبية. ومن خلال تغيير قوالب الثني ببساطة، يمكن تهيئة الآلة لتلبية احتياجات معالجة مختلف قطع العمل.
مجموعة كاملة من الآلات وحلول مخصصة غير قياسية
شهادات معتمدة وبراءات اختراع مستقلة للبحث والتطوير
أكثر من 10 سنوات من التصدير العالمي وحالات مشاريع حول العالم
التنقل
المنتجات ذات الصلة
1. مقدمة عن مكبس الثني CNC المتزامن بعمود الالتواء:
آلة الثني هي جهاز مصمم لثني الصفائح المعدنية الرقيقة. يتكون هيكلها بشكل أساسي من قاعدة وطاولة عمل ولوح تثبيت. تُثبت طاولة العمل على القاعدة وتتكون من إطار قاعدة ولوح ضغط، وهما متصلان ببعضهما بواسطة مفصلة.
يتكون إطار القاعدة من هيكل وملف ولوح غطاء. يستقر الملف داخل تجويف في الهيكل، ويُغلق التجويف من الأعلى بواسطة لوح الغطاء. أثناء التشغيل، يُغذّى الملف بالتيار عبر أسلاك كهربائية. وعند تغذيته بالتيار، يولد قوة جذب كهرومغناطيسية على لوح الضغط، مما يثبت الصفيحة الرقيقة بإحكام بين لوح الضغط وإطار القاعدة.
نظرًا لأن التثبيت يتم بواسطة القوة الكهرومغناطيسية، يمكن تكييف لوح الضغط بسهولة ليتناسب مع أشكال قطع العمل المختلفة. كما يتيح هذا التصميم معالجة قطع العمل ذات الجدران الجانبية. بالإضافة إلى ذلك، يمكن تهيئة الآلة لتلبية متطلبات مجموعة واسعة من قطع العمل المختلفة بمجرد تغيير قالب الثني. العملية بأكملها بسيطة وسهلة الاستخدام.

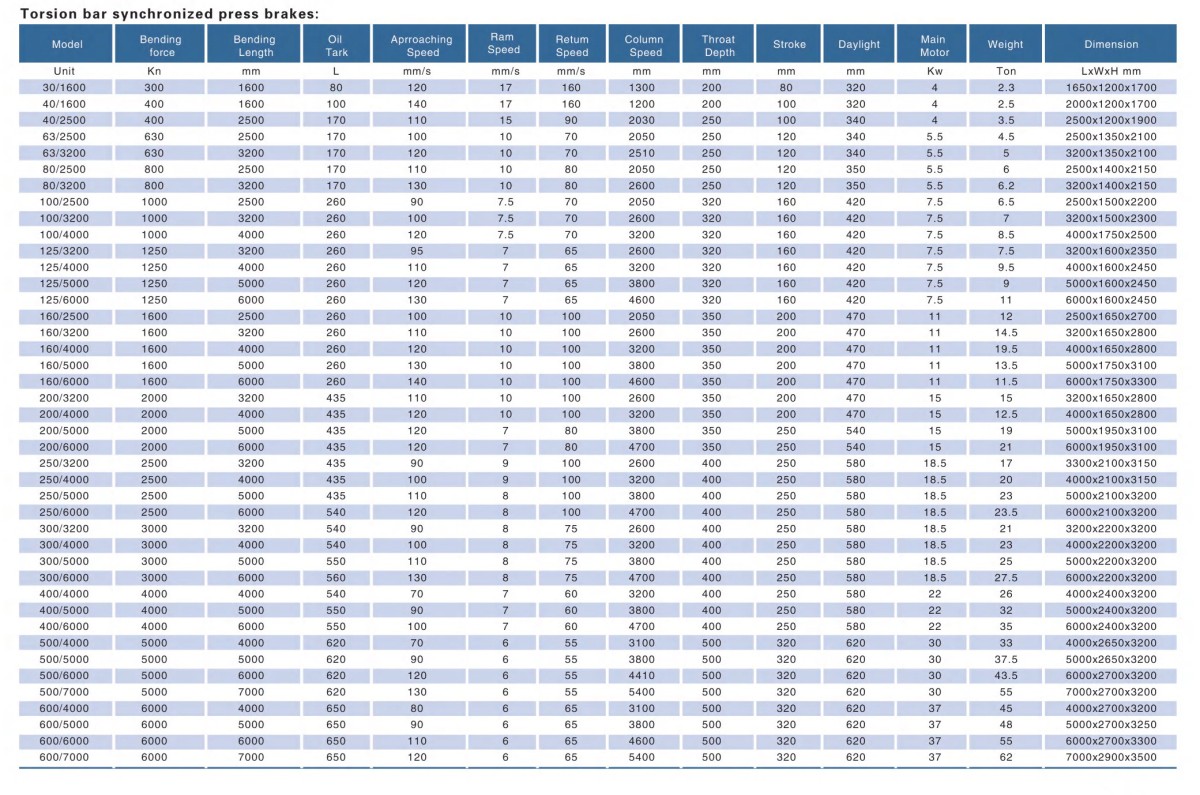

2. المعلمات التقنية لمكبس الثني CNC المتزامن بعمود الالتواء
3. خصائص مكبس الثني CNC المتزامن بعمود الالتواء:
3.1 التصميم الهيكلي
يُصنع هيكل الآلة من الفولاذ الملحوم بالكامل، مما يضمن قوة وصلابة عاليتين لتحمل عمليات الثني الشاقة.
3.2 نظام القيادة الهيدروليكي
يُستخدم النقل الهيدروليكي، مع وضع أسطوانات الزيت عند طرفي الآلة وتثبيتها مباشرة على المنزلق. يوفر هذا التكوين حركة انزلاق مباشرة وفعالة.
3.3 مزامنة المنزلق
تستخدم آلية مزامنة المنزلق نظام مزامنة قسرية بعمود التواء، مما يضمن حركة دقيقة ومتوازنة للمنزلق أثناء التشغيل.
3.4 آلية التوقف الميكانيكية
يُعتمد هيكل كتلة توقف ميكانيكية، يوفر تموضعًا ثابتًا وموثوقًا للحصول على نتائج ثني متسقة.
3.5 ضبط الشوط
يمكن ضبط شوط المنزلق بمرونة من خلال التحكم التلقائي أو اليدوي، مع عرض الموضع الحالي بوضوح على العداد لسهولة المراقبة.
3.6 تعويض الانحراف
تتضمن الآلة آلية تعويض انحراف من النوع الإسفيني لموازنة انحراف الإطار بفعالية، مما يضمن دقة ثني عالية طوال العملية.
الأسئلة الشائعة حول المنتجات
يستخدم مكبس الثني الهيدروليكي أسطوانات هيدروليكية لتوليد قوة الثني، مما يوفر قدرة عالية على التحمل وتشغيلاً سلساً وقوياً، وهو مثالي للألواح السميكة والثقيلة. يستخدم مكبس الثني المؤازر الكهربائي محركات مؤازرة وبراغي كروية للحركة، مما يوفر سرعة أعلى واستهلاكاً أقل للطاقة (توفير يصل إلى 50%) وتشغيلاً أنظف (من دون زيت هيدروليكي). تُعد الطرازات المؤازرة الكهربائية الأنسب للصفائح المعدنية خفيفة السماكة والإنتاج عالي السرعة، بينما تظل الطرازات الهيدروليكية المعيار القياسي للتصنيع الشاق.
تدعم الماكينة ثلاث طرق أساسية للثني:
الثني الهوائي – لا يضغط القالب العلوي المادة بالكامل داخل القالب السفلي؛ وتُتحكم الزاوية بعمق الشوط. وهي الطريقة الأكثر شيوعًا ومرونةً وتتطلب قوة ضغط أقل.
الثني بالقاع – يدفع القالب العلوي المادة بالكامل داخل القالب السفلي لتحقيق دقة عالية وأقل ارتداد مرن.
السكّ بالضغط – يؤدي الضغط الشديد إلى تشويه المادة بشكل دائم؛ وهي أعلى الطرق دقةً وتُستخدم للأجزاء الدقيقة.
توفر آلات ثني الصفائح النموذجية أطوال ثني تتراوح من 1,500mm إلى 16,000mm، وقوى ضغط من 400 kN إلى 20,000 kN (40 إلى 2,000 طن). يعتمد الحد الأقصى لسماكة الثني على نوع المادة والقوالب وقدرة الماكينة؛ وبالنسبة للفولاذ الطري، يمكن أن يتراوح ذلك من 1mm حتى 25mm أو أكثر. تتوفر طرازات مخصصة للصفائح الأكثر سماكة أو طولًا.
التعويض بالتحديب هو آلية تعويض تعاكس انحراف هيكل الماكينة وطاولة الثني أثناء عملية الثني. فعندما تطبق العارضة المتحركة القوة، يميل الهيكل إلى الانحناء قليلًا في المنتصف، مما يؤدي إلى زاوية ثني أقل حدة في الوسط مقارنة بالأطراف. تقوم أنظمة التعويض بالتحديب الأوتوماتيكية (الميكانيكية أو الهيدروليكية) برفع الطاولة أو ضبط العارضة المتحركة في المنتصف للتعويض، مما يضمن زاوية ثني موحدة على امتداد طول قطعة العمل بالكامل. ويُعد ذلك ضروريًا للقطع الطويلة التي تتطلب دقة متسقة.
