Почему кольцевые швы требуют отдельного контроля

Для специалистов по контролю качества и безопасности кольцевые швы — это не просто еще одна категория сварных соединений на производственном чертеже. Зачастую именно они формируют границу давления обечайки, соединение днища с обечайкой, горловину патрубка или цилиндрический компонент. Дефект, который может быть допустим в конструкционном сварном шве, не работающем под давлением, может иметь совершенно иные последствия, если он находится в сосуде, который должен выдерживать многократные циклы давления, повышенную температуру, коррозионные среды или строгие требования к контролю.

Поэтому вопрос редко заключается в том, способен ли сварочный робот сформировать приемлемый шов в идеальных условиях. Реальный вопрос состоит в том, может лисварочный робот для сосудов под давлением сделать весь процесс сварки более повторяемым, более наблюдаемым и более простым в управлении по сравнению с процессом, зависящим от ручного труда.

В практическом производстве сосудов качество кольцевого шва зависит не только от сварочной дуги. На конечный результат влияют вариации сборки, овальность обечайки, состояние прихваточных швов, чистота соединения, контроль расходных материалов, стабильность вращения, защита газом и выбранная технология сварки. Роботизированная сварка может уменьшить вариативность в ряде этих областей, но не может бесконечно компенсировать слабую предварительную подготовку или нестабильный производственный процесс.

Что меняет роботизированная сварка в сварочном цикле

Обычная ручная сварка кольцевого шва может в значительной степени зависеть от того, насколько оператор поддерживает угол наклона горелки, скорость перемещения, длину дуги, рисунок колебаний и концентрацию внимания в течение длительного сварочного цикла. Квалифицированные сварщики способны обеспечивать превосходные результаты, однако стабильность может различаться между сменами, операторами, размерами сосудов, положениями соединений и условиями усталости. Сложность возрастает при производстве повторяющихся обечаек или при большой длине швов, когда небольшие изменения техники накапливаются и приводят к измеримым отклонениям.

Робот не исключает металлургию сварки из процесса. Однако он обеспечивает более контролируемый способ выполнения утвержденной технологии. После квалификации параметров сварки и траектории движения для определенной конфигурации соединения система может многократно контролировать:

• скорость перемещения горелки по окружности;
• расстояние между горелкой и изделием, а также запрограммированную ориентацию горелки;
• зажигание и остановку дуги, заполнение кратера и перекрытие шва;
• настройки подачи проволоки, напряжение, ток и импульсные параметры, где это применимо;
• ширину колебаний, время выдержки и последовательность слоев для многопроходных соединений;
• скоординированное движение между роботом и роликовыми опорами для вращения сосуда или позиционером.

Для отдела качества это изменяет характер технологического риска. Операция больше не зависит главным образом от индивидуальных движений рук. Вместо этого внимание переносится на запрограммированные параметры, механическую настройку, надежность датчиков, подачу соединения и дисциплину управления изменениями технологии сварки. В целом это более подходящая для аудита среда при условии, что производитель рассматривает программы робота как контролируемые производственные документы, а не как неформальные настройки цеха.

Стабильность ценна, но только в пределах устойчивого диапазона

Наиболее заметным преимуществом роботизированной сварки обычно является стабильность валика. Стабильная скорость перемещения и положение горелки могут способствовать поддержанию более равномерного профиля шва, особенно на повторяющихся кольцевых соединениях с аналогичным диаметром, толщиной, подготовкой кромок и положением сварки. Постоянный тепловложение также может обеспечить более предсказуемое проплавление и уменьшить склонность к локальным подрезам, неравномерному усилению, чрезмерному разбрызгиванию или неодинаковой ширине валика.

Однако «стабильный» не означает автоматически «соответствующий требованиям». Робот может стабильно выполнять один и тот же неприемлемый шов, если запрограммированная технология, геометрия соединения или условия настройки неверны. Это важное различие для менеджеров по безопасности, рассматривающих предложения по автоматизации. Ценность системы заключается в повторяемости, объединенной с валидацией, мониторингом и правилами реагирования, когда фактический процесс выходит за пределы квалифицированного диапазона.

Например, роботизированная ячейка может быть запрограммирована на номинальный корневой зазор и угол скоса кромки. Если изготовленные обечайки поступают с нестабильным зазором, несовпадающими кромками или изменяющимися размерами притупления, робот может столкнуться с несплавлением, прожогом, неполным проплавлением или неудовлетворительным контуром корня. Отслеживание шва и адаптивное управление могут расширить технологическое окно, но не должны становиться поводом для ослабления контроля сборки.

Перед утверждением автоматизации производственные группы и отделы качества должны определить, какие переменные контролируются до сварки, а какие предполагается корректировать во время сварки. При изготовлении сосудов под давлением первая группа должна оставаться значительной: идентификация материала, подготовка кромок, размерное выравнивание, качество прихваток, чистота и доступность соединения должны быть подтверждены до запуска автоматизированного цикла.

Распространенные дефекты кольцевых швов и области, где помогает автоматизация

Роботизированная сварка особенно полезна там, где основной причиной дефектов являются повторяющиеся вариации процесса. Приведенная ниже таблица разделяет области, в которых автоматизация может существенно улучшить контроль, и области, где по-прежнему необходима непосредственная производственная дисциплина.

Наиболее эффективными областями применения обычно являются повторяющиеся производственные серии: аналогичные диаметры обечаек, регулярно повторяющиеся диапазоны толщины стенок, стандартизированные конструкции соединений и предсказуемый доступ для сварки. Производственный цех, выпускающий единичные сосуды с большими различиями по диаметру, марке материала, расположению патрубков или внутренним препятствиям, также может получить выгоду от робота, однако нагрузка по программированию и перемещению изделий становится более существенной. В такой среде гибкая ячейка с быстрой сменой оснастки, поиском шва и надежной технологической инженерией важнее заявленной скорости робота.

Позиционер является частью системы качества

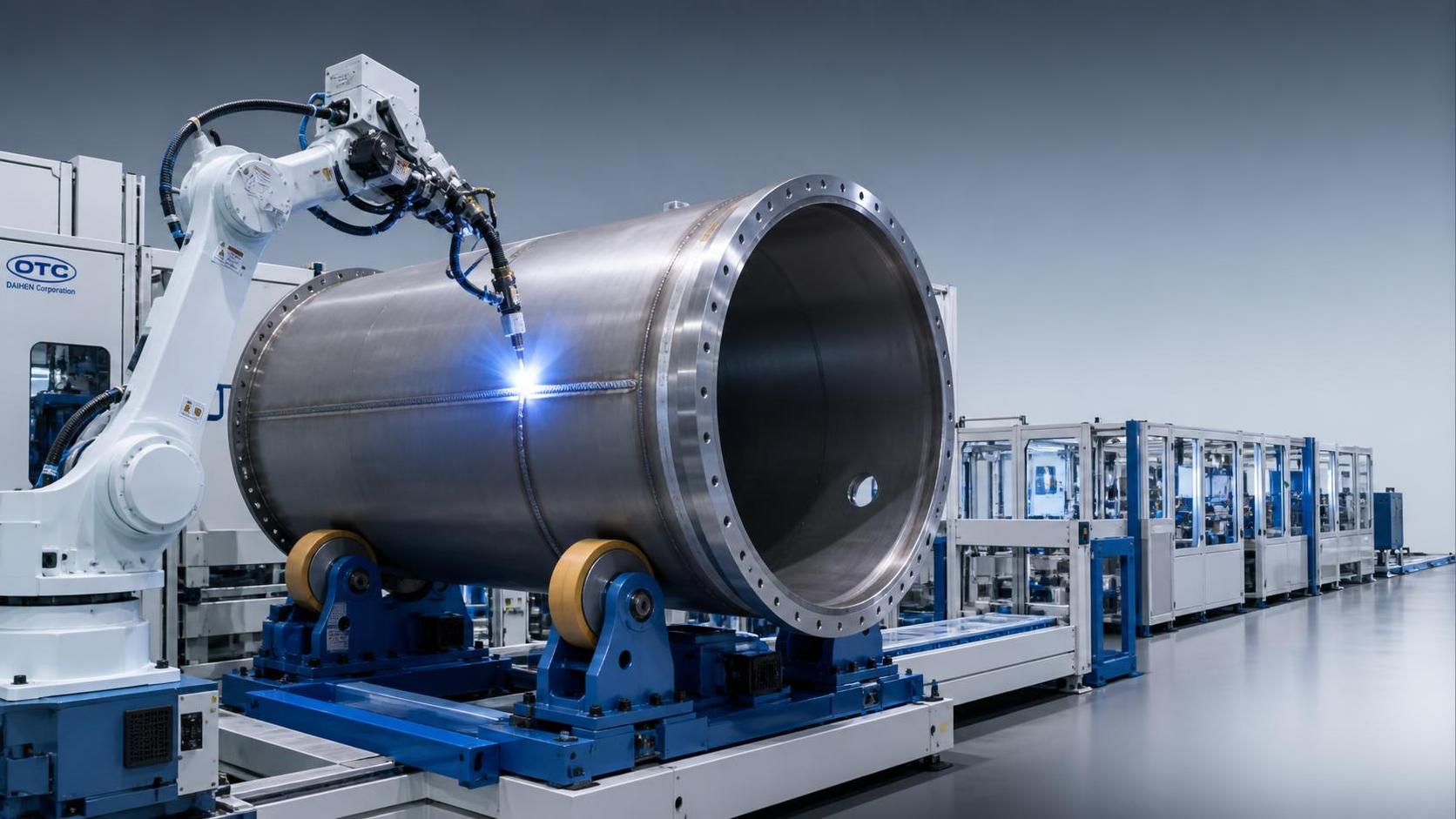

При обсуждении роботизированной сварки кольцевых швов внимание часто уделяется манипулятору робота, источнику питания и сварочному комплексу. Для швов сосудов не менее важна система перемещения изделия. Роликовые опоры, вращатели, передние и задние бабки, а также позиционеры определяют, будет ли соединение представлено горелке в стабильном и повторяемом положении.

Изменения во вращении сосуда могут непосредственно приводить к изменениям фактической скорости сварки. Биение, проскальзывание, эксцентричная нагрузка и нестабильное ускорение вращения — это не просто механические неудобства; они могут влиять на внешний вид шва и распределение тепла. Поэтому ячейку следует оценивать как интегрированную систему. Робот, источник сварочного питания, механизм подачи проволоки, вращатель изделия, защитные блокировки и средства управления процессом должны быть скоординированы и валидированы совместно.

Для длинных цилиндрических обечаек производственным группам следует проверить, синхронизировано ли вращение с движением робота или робот остается в основном неподвижным, пока вращается сосуд. Обе концепции могут работать, но стратегия управления должна соответствовать типу шва и требованиям к допускам. Важно не допустить ситуации, при которой движение робота стабильно, а движение изделия — нет.

Овальности обечайки также следует уделить внимание на раннем этапе. Круговая траектория, созданная по номинальным размерам CAD, может неточно следовать фактическому соединению, если сосуд имеет отклонение от круглости или сборка отличается от предполагаемой геометрии. В зависимости от процесса сварки и конфигурации соединения могут быть целесообразны контактное зондирование, лазерное отслеживание шва, отслеживание через дугу или другие адаптивные методы. Их эффективность должна быть продемонстрирована на репрезентативных деталях, включая реалистичные производственные отклонения, а не только на идеально подготовленном контрольном образце.

Прослеживаемость становится полезнее, когда она заложена в систему

Обеспечение качества сосудов под давлением обычно требует большего, чем визуально приемлемый сварной шов. Организации может потребоваться подтвердить, что использовалась правильная утвержденная технология, соответствующий персонал был квалифицирован, материалы и расходные материалы контролировались, проверки были завершены, а несоответствия надлежащим образом управлялись. Точные требования к документации зависят от применяемого кодекса, спецификации заказчика, юрисдикции и схемы сертификации, поэтому для каждого проекта необходимо подтверждать применимые требования.

Роботизированные системы могут усилить эту структуру, поскольку способны автоматически регистрировать информацию о процессе. В зависимости от оборудования и уровня интеграции доступные записи могут включать идентификацию программы, дату и время сварки, вход оператора в систему, тенденции тока и напряжения, скорость подачи проволоки, скорость перемещения, историю сигналов тревоги, прерывания цикла и выбранные изменения параметров. Не каждая сохраненная точка данных одинаково значима, и не каждая система сама по себе предоставляет доказательства, достаточные для соответствия требованиям кодекса. Тем не менее эти записи могут ускорить расследование, если результаты контроля впоследствии будут поставлены под сомнение.

Менеджерам по качеству не следует собирать данные только потому, что контроллер позволяет это делать. Полезный план прослеживаемости определяет, какие записи связаны с номером шва, кто может изменять программу, когда изменение требует повторной квалификации или инженерного рассмотрения и что происходит, когда контролируемые значения превышают установленные пределы. Без этих правил производственная ячейка может генерировать большие объемы информации без улучшения контроля.

Практический минимум — связать каждый производственный шов с применимой технологией сварки, редакцией программы робота, данными о плавке или партии материала, где это требуется, партией присадочного металла, сварщиком или оператором ячейки, статусом контроля и историей ремонта. В автоматизированном процессе утвержденная программа робота должна иметь контролируемый доступ и управление редакциями. Небольшая незарегистрированная корректировка скорости, напряжения, колебаний или последовательности запуска и остановки может иметь большее значение, чем предполагает ее масштаб.

Предварительная подготовка кромок по-прежнему определяет исходные условия

Автоматизацию часто внедряют на сварочном посту, тогда как предварительная подготовка остается изменчивой. Это распространенная причина разочаровывающих результатов. Если раскроенные листы, сегменты обечаек, усиливающие накладки, опорные кронштейны или вспомогательные изготовленные компоненты поступают с заусенцами, шлаком, окалиной, острыми кромками или нестабильной отделкой, качество перемещения и сборки может ухудшиться еще до начала сварки.

Для вспомогательных деталей из листового металла, изготовленных лазерной, плазменной, газовой резкой, рубкой или штамповкой, контролируемый этап удаления заусенцев может снизить риски при обращении и повысить стабильность перед сборкой. Такое оборудование, какстанок для удаления заусенцев с листового металла RNS1000, актуально в этом контексте предварительной подготовки, поскольку предназначено для всестороннего удаления заусенцев с кромок и отверстий, финишной обработки поверхности, удаления окалины и шлака с металлических листов. Его не следует путать с решением для подготовки самой кольцевой канавки, удерживающей давление; геометрия разделки и подготовка притупления для сварки сосудов требуют собственных квалифицированных средств механической обработки, формовки, резки или подготовки кромок.

Это различие важно. Цех может получить преимущества в безопасности и перемещении деталей благодаря удалению заусенцев с изготовленных компонентов, тогда как сам шов сосуда по-прежнему требует специальных проверок угла скоса, притупления, корневого зазора, выравнивания и загрязнений. Рассмотрение всей «подготовки кромок» как одного процесса может создать пробелы в плане контроля.

Преимущества для безопасности зависят от конструкции ячейки, а не только от автоматизации

Роботизированная сварка может исключить длительное воздействие на персонал излучения дуги, тепла, дыма, неудобной позы и повторяющегося манипулирования горелкой. При кольцевой сварке крупных сосудов она также может снизить необходимость работы персонала в сложных положениях возле вращающихся изделий. Это значимые преимущества для безопасности, особенно при высоком объеме производства или геометрии, создающей неудобную позу при ручной сварке.

Однако профиль рисков изменяется, а не исчезает. Автоматизированные ячейки создают опасности, связанные с движением робота, вращающимися сосудами, зонами защемления, оборудованием подачи проволоки, горячими поверхностями, электрическим питанием и неожиданным перезапуском. Анализ безопасности должен охватывать нормальное производство, загрузку и разгрузку, проверку программы, очистку горелки, замену проволоки, восстановление после неисправностей, техническое обслуживание и операции ручного перемещения.

Ключевые меры обычно включают физические ограждения, точки доступа с блокировкой, надлежащим образом спроектированные аварийные остановы, контролируемую логику перезапуска, процедуры блокировки и маркировки, безопасные методы загрузки и четкое распределение ответственности за восстановление ячейки после неисправности. Целостность цепей безопасности и блокировок необходимо периодически проверять, а не считать гарантированной. Менеджер по безопасности также должен убедиться, что производственное давление не побуждает операторов обходить защитные меры при коррекции сборки или мелком устранении неисправностей.

Как оценивать предложение по сварочному роботу

Обоснованное решение о закупке должно начинаться с семейства сосудов, а не с бренда робота. Команды качества и безопасности должны запросить демонстрацию с использованием репрезентативной толщины материала, типа соединения, диапазона диаметров, состояния прихваток и ожидаемых допусков сборки. Демонстрация на простом образце-кольце может показать, что дуга работает; она не доказывает, что предлагаемая система способна справиться с фактической вариативностью производства.

• Какие типы швов, диаметры, толщины стенок и марки материалов входят в валидированный рабочий диапазон?
• Как обнаруживаются и контролируются овальность обечайки или смещение соединения?
• Каковы допустимые пределы для корневого зазора, смещения кромок, конфигурации прихваток и чистоты соединения?
• Какие параметры процесса заблокированы, контролируются и регистрируются?
• Как именуются, утверждаются, резервируются и контролируются по редакциям программы робота?
• Может ли ячейка поддерживать применимую квалификацию технологии сварки и план контроля?
• Что происходит после прерывания дуги, неисправности подачи проволоки, потери отслеживания шва или неисправности вращателя?
• Как результаты неразрушающего контроля будут использоваться для улучшения программы и сборки?
• Какие техническое обслуживание, калибровка, запасные части и техническая поддержка доступны в процессе производства?

Последний пункт часто недооценивают. Роботизированная ячейка, обеспечивающая превосходные квалификационные швы, но подверженная частым простоям, неопределенным поставкам запасных частей или недостаточной поддержке изменений программного обеспечения, может создавать производственный риск. При международной закупке оборудования покупателям следует до отгрузки уточнить язык документации, требования к электрическому оборудованию и соответствию нормам безопасности, возможности локального обслуживания, обучение операторов и объем заводских приемочных испытаний.

Используйте результаты контроля для улучшения процесса, а не только для выпуска сосуда

Наилучшая модель внедрения связывает данные роботизированной сварки с обратной связью от контроля. Визуальный контроль, проверка размеров, радиографический контроль, ультразвуковой контроль, капиллярный контроль, магнитопорошковый контроль и испытания давлением могут выявлять разные аспекты характеристик сварного шва в зависимости от конструкции сосуда и применимых требований. Цель состоит не в замене контроля автоматизацией. Она заключается в использовании более стабильного сварочного процесса, чтобы результаты контроля становились более значимыми, а корректирующие действия — более целенаправленными.

Если повторяющиеся индикации появляются в одном и том же угловом положении, в точке запуска и остановки, при переходе между слоями или в определенном диапазоне диаметров, производственная команда должна исследовать всю систему: работу позиционера, реакцию системы отслеживания шва, сборку соединения, логику программы, расходные материалы, защитный газ и записи о вмешательстве оператора. Повторные ремонты никогда не следует рассматривать исключительно как проблему работы сварщика, если цикл автоматизирован. Это сигналы процесса.

Для производителей сосудов под давлением роботизированная сварка кольцевых швов наиболее эффективна, когда ее рассматривают как контролируемую производственную систему, а не как машину для экономии труда. Инвестиция оправдана там, где повторяемость, прослеживаемость, снижение воздействия на персонал и стабильное качество производства могут быть продемонстрированы на реальных конфигурациях сосудов. Следовательно, решение в области качества заключается не в выборе «ручная сварка или робот». Оно состоит в том, может ли предприятие достаточно хорошо контролировать всю цепочку, чтобы автоматизация сделала границу давления более предсказуемой.
