Как программируемый робот-манипулятор адаптируется к изменяющимся рабочим процессам?

Для руководителей проектов, сталкивающихся с изменениями производственных графиков, ассортимента продукции и потребностей в рабочей силе, программируемый робот-манипулятор обеспечивает гибкость без необходимости постоянной замены оборудования или масштабной реконструкции линии.

Его ценность заключается в адаптируемом программировании, надежном управлении движением и готовой к интеграции конструкции, которые обеспечивают эффективный поток материалов при сварке, резке, механической обработке, формовке, сборке и контроле.

Что руководителям проектов действительно необходимо от гибкой автоматизации

Большинство руководителей проектов не ищут автоматизацию только потому, что роботы современны. Им нужна надежная производительность, которая защищает сроки поставки при неожиданном изменении производственных условий.

Программируемый робот-манипулятор помогает командам реагировать на изменения рабочих процессов, перемещая детали, инструменты, паллеты или приспособления в соответствии с обновленными производственными инструкциями, а не фиксированными механическими схемами.

Это важно, когда завод работает с заказами широкого ассортимента и малых партий, сезонными изменениями спроса, инженерными изменениями или проектами заказчиков с различными размерами материалов, последовательностями обработки и требованиями к качеству.

В отличие от специализированного передаточного оборудования, робот-манипулятор можно переназначить с помощью программного обеспечения, замены концевого инструмента, смены приспособлений и корректировки настроек безопасности при изменении производственной задачи.

Однако адаптивность не следует путать с неограниченной гибкостью. Робот по-прежнему должен обладать достаточной грузоподъемностью, радиусом действия, возможностью обеспечения требуемого времени цикла, точностью, защитой от внешних воздействий и способностью к интеграции для предполагаемых применений.

Поэтому руководителям проектов следует оценивать полный рабочий процесс, а не выбирать оборудование только по характеристикам робота. Реальные результаты определяются узкими местами, задачами операторов, предшествующими станками, последующими процессами и вариациями материалов.

Практический вопрос заключается не в том, может ли робот перемещать заготовку. Вопрос в том, способен ли он сохранять производительность всей производственной ячейки после изменения графиков и требований к продукции.

Программирование позволяет изменять процессы без перестройки линии

Основное преимущество программируемого робота-манипулятора заключается в том, что его движения определяются программами, а не постоянно закрепленными кулачками, конвейерами или ручными операциями передачи.

При изменении рабочих процессов инженеры могут корректировать точки захвата, места размещения, траектории подхода, время выдержки, команды инструмента, схемы укладки на паллеты и логику связи со станками с помощью контролируемых процедур программирования.

Например, робот, обслуживающий станок для резки с ЧПУ, может в рамках одного проекта загружать листовые заготовки, а для другого производственного заказа перемещать вырезанные компоненты на станции сортировки.

В сварочной ячейке та же роботизированная платформа может позиционировать различные сварные сборочные единицы после обновления приспособлений при условии, что радиус действия, грузоподъемность, зазоры для предотвращения столкновений и требования сварочного процесса остаются в пределах подтвержденных ограничений.

Автономное программирование может сократить перебои при переналадке. Инженеры моделируют радиус действия, время цикла, столкновения и компоновку оборудования до внедрения обновленных программ в производство.

Моделирование особенно полезно, когда новая продукция имеет сложную геометрию или когда руководителям предприятия требуется подтверждение того, что предлагаемые изменения автоматизации позволят достичь обещанных этапов проекта.

Тем не менее виртуальная проверка не заменяет наладку непосредственно в цехе. Перед запуском серийного производства необходимо проверить фактические детали, приспособления, состояние поверхностей, допуски, работу датчиков и доступ операторов.

Концевые эффекторы определяют широту повторного использования робота

Программирование управляет движением, но концевой эффектор определяет, чем робот может физически манипулировать. Захваты, вакуумные присоски, магнитные инструменты, зажимы, вилы и специальные приспособления обеспечивают гибкость применения.

Грамотно спланированная стратегия оснащения на конце руки робота позволяет одному роботу обслуживать несколько семейств продукции без ущерба для надежности захвата, точности позиционирования или безопасной передачи материалов.

Быстросменная оснастка полезна там, где производство часто переключается между листовым металлом, трубными секциями, обработанными компонентами, сварными конструкциями и упакованной готовой продукцией.

В металлообработке вакуумные захваты могут работать с плоскими листовыми материалами, тогда как магнитные захваты могут подходить для ферромагнитных компонентов с соответствующим состоянием поверхности и контролируемыми требованиями к разделению.

Механические захваты часто предпочтительны для профилей неправильной формы, маслянистых заготовок или применений, где пористость поверхности, кривизна и изменяющиеся размеры делают вакуумное перемещение менее предсказуемым.

Руководителям проектов следует выяснить, как выполняется смена инструмента, кто проверяет установленный инструмент и автоматически ли система управления загружает правильные параметры полезной нагрузки и безопасности.

Без этих средств контроля гибкая роботизированная ячейка может создавать скрытые эксплуатационные риски. Неправильный выбор инструмента может привести к ненадежному захвату, столкновениям, нестабильным траекториям или повреждению оборудования и заготовок.

Интеграция со станками делает изменения рабочих процессов практичными

Программируемый робот-манипулятор становится более ценным, когда он надежно взаимодействует с окружающим оборудованием. Сюда входят станки с ЧПУ, сварочные системы, оборудование для резки, конвейеры, датчики, устройства безопасности и производственное программное обеспечение.

Интеграция со станками позволяет роботу ожидать завершения цикла, подтверждать состояние двери, определять наличие детали, передавать готовые компоненты и подавать следующую заготовку в нужное время.

Для руководителей проектов такая координация снижает зависимость от ручной передачи, которая часто становится непоследовательной при изменении численности смены, производственных приоритетов или объемов заказов.

Интерфейсы следует определять на раннем этапе. Командам необходимо четко распределить ответственность за электрические соединения, протоколы полевых шин, логику ПЛК, блокировки безопасности, обработку аварийных сигналов, удаленную диагностику и приемочные испытания при пусконаладке.

Также важно определить, какое оборудование управляет производственной последовательностью. Нечетко определенная ответственность за управление может вызывать задержки, дублирование сигналов или сложность поиска неисправностей после установки.

В расширяемой ячейке резервная емкость I/O, сетевые порты, производственная площадь и возможности контроллера могут поддерживать будущие дополнения, такие как системы технического зрения, конвейеры, устройства смены инструмента или вспомогательные станки.

Такой подход предотвращает превращение краткосрочного проекта автоматизации в закрытую систему, требующую дорогостоящей модернизации при последующем увеличении объема производства или требований к процессу.

Роботы-манипуляторы могут поддерживать процессы формовки и изготовления

Гибкое перемещение материалов особенно полезно в металлообработке, где геометрия деталей, размер партий и маршрутизация процессов часто меняются от проекта к проекту.

Робот может загружать и разгружать гибочное оборудование, перемещать сформованные обечайки, ориентировать заготовки для сварки, перемещать компоненты между операциями механической обработки или подавать детали на контроль и упаковку.

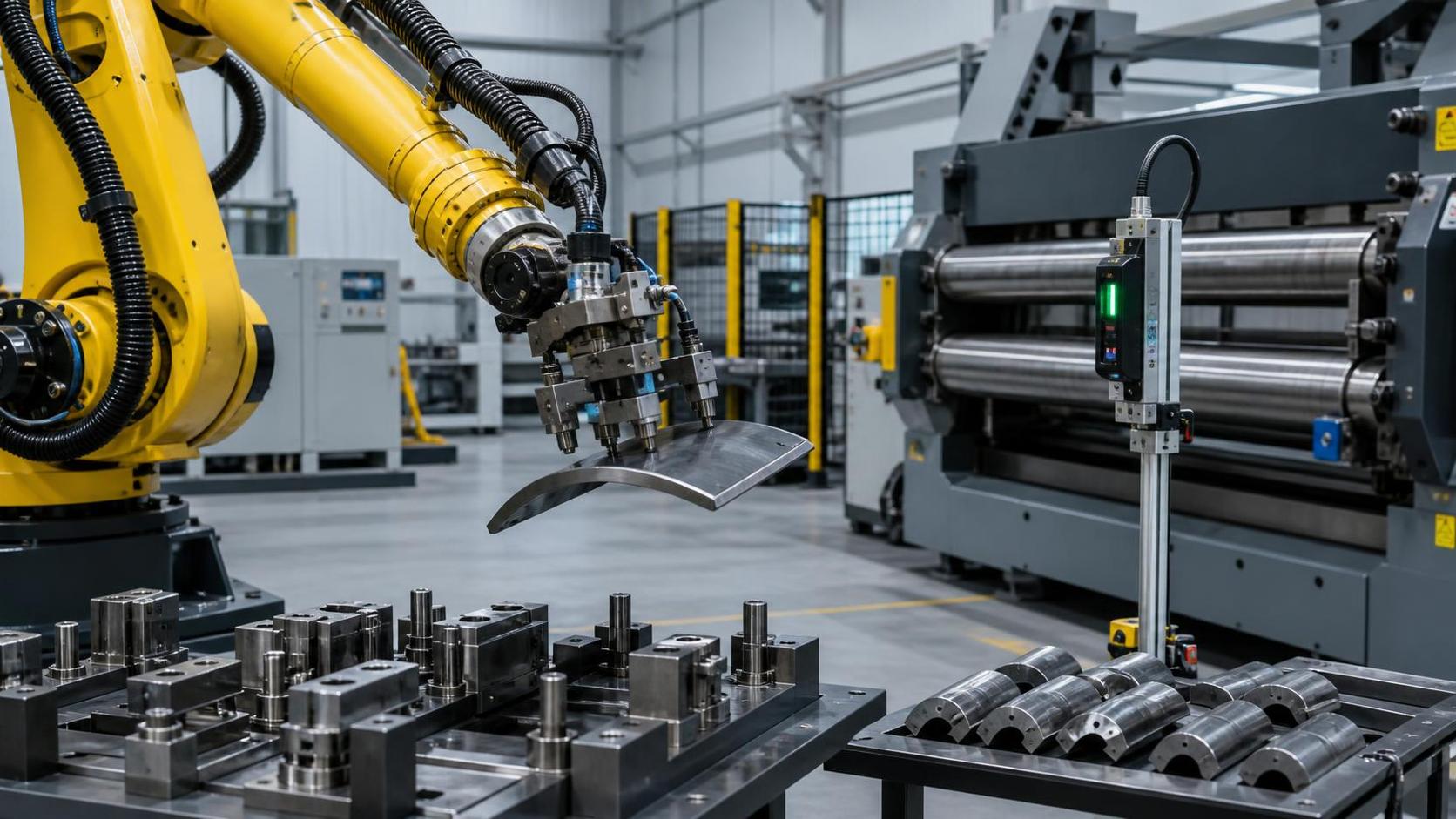

Для проектов по изготовлению цилиндрических, конических и дугообразных конструкций робот может быть установлен до или после4-валковой гибочной машины с ЧПУ, чтобы сократить объем ручных операций перемещения.

Четырехвалковое гибочное оборудование может повысить точность размеров за счет сокращения расстояния между нижними валками и улучшения контроля заготовки во время операций формовки металла.

Его способность устранять ограничения при формовке переднего и заднего концов может уменьшить необходимость во вспомогательных операциях перемещения, хотя фактическое планирование процесса зависит от толщины материала, диаметра и допусков.

При объединении формовочной машины с роботизированным перемещением инженеры должны оценить устойчивость детали после вальцовки, температуру поверхности, состояние кромок, изменения центра тяжести и безопасные места захвата.

Лучшая автоматизированная компоновка не обязательно является той, которая содержит больше всего оборудования. Это та, которая исключает ненужное перемещение, сохраняя при этом предсказуемость переналадок и удобство технического обслуживания.

Техническое зрение и датчики помогают ячейке учитывать реальные производственные вариации

Изменение рабочих процессов часто связано с нестабильной подачей деталей. Компоненты могут поступать с разной ориентацией, в разных положениях, с различной высотой стопки, отделкой поверхности или производственными допусками.

Системы технического зрения и датчики могут повысить устойчивость программируемого робота-манипулятора, определяя расположение деталей, подтверждая ориентацию, проверяя размеры и обнаруживая успешность операции перемещения.

Для повторяемых положений паллеты может быть достаточно простого фотоэлектрического датчика. Для более изменчивых задач могут потребоваться двухмерные камеры, трехмерное техническое зрение, датчики усилия или идентификация по штрихкоду.

Систему технического зрения следует выбирать в соответствии с фактическим источником вариаций. Добавление камер без стабильного освещения, надежного контраста деталей и определенных процедур восстановления может создать ненужную сложность.

Для выполнения проекта командам следует определить реакцию системы, если деталь отсутствует, смещена, повреждена или имеет размеры вне ожидаемого диапазона. Логика восстановления так же важна, как и обнаружение.

Операторам необходимы понятные сообщения об аварийных сигналах и безопасные процедуры перезапуска. Ячейка, которая обнаруживает каждое отклонение, но не может эффективно восстановиться, все равно может терять ценное производственное время.

Данные датчиков также могут поддерживать непрерывное совершенствование, выявляя повторяющиеся ошибки размещения, вариации поставщиков, износ приспособлений, потери времени цикла и причины незапланированного вмешательства.

Время переналадки — реальная проверка адаптивности

Роботизированная система действительно адаптивна только тогда, когда она может переключаться между утвержденными рабочими процессами за коммерчески приемлемое время, используя процедуры, которые производственные команды могут безопасно повторять.

Руководителям проектов следует измерять переналадку от последней годной детали одного заказа до первой утвержденной годной детали следующего заказа.

Это измерение должно включать замену оснастки, регулировку приспособлений, выбор программы, калибровку робота, контроль качества, подготовку материалов, проверку безопасности и подтверждение оператором.

Длительные переналадки могут свести на нет кажущиеся преимущества автоматизации в мелкосерийном производстве. Более короткие переналадки улучшают использование оборудования и позволяют более оперативно планировать заказы.

Стандартизированные приспособления, маркированные инструменты, сохраненные рецептуры робота, автоматические настройки полезной нагрузки и документированные контрольные списки настройки помогают сократить вариации между сменами и разными операторами.

Там, где это возможно, программы должны использовать параметризованные значения, а не отдельный код для каждого незначительного изменения. Контролируемые параметры ускоряют утвержденные корректировки, защищая при этом важнейшие ограничения движения и безопасности.

Не менее важно управление конфигурацией. Команды должны фиксировать версии программного обеспечения, данные об инструментах, номера приспособлений, настройки процесса и статус валидации, чтобы проверенные производственные рецептуры оставались прослеживаемыми.

Как оценивать окупаемость инвестиций и проектные риски

Окупаемость инвестиций следует оценивать по общему влиянию на рабочий процесс, а не только по прямой экономии трудозатрат. Наиболее убедительные случаи обычно сочетают повышение производительности, стабильность качества, безопасность и надежность поставок.

Потенциальные преимущества включают сокращение времени ожидания между станками, уменьшение травм при перемещении, снижение брака из-за неточного позиционирования, повышение времени безотказной работы оборудования и более стабильный выпуск между сменами.

Затраты включают робота, оснастку, ограждения, системы управления, инженерные работы по интеграции, приспособления, пусконаладку, обучение, техническое обслуживание, запасные части и возможные изменения планировки цеха.

Руководителям проектов следует запрашивать реалистичную модель производительности на основе фактического ассортимента продукции. Оценка времени цикла, основанная на одной идеальной детали, редко отражает ежедневные условия предприятия.

Оценка рисков должна охватывать вариации деталей, будущие планы по продукции, квалификацию операторов, поддержку поставщика, скорость сервисного реагирования, права на программное обеспечение, соответствие требованиям безопасности и доступность сменных компонентов.

Критерии приемки должны быть составлены до установки. Определите целевое время цикла, выход годной продукции с первого прохода, допущения по времени безотказной работы, безопасные условия эксплуатации, длительность переналадки и требуемый уровень вмешательства оператора.

Это делает обсуждения с поставщиком более объективными и дает проектной команде обоснованную основу для определения того, достигла ли автоматизированная ячейка намеченного бизнес-результата.

Внедрение следует начинать с наиболее стабильного и ценного рабочего процесса

Многие проекты автоматизации сталкиваются с трудностями, поскольку команды начинают с наиболее сложного процесса. Лучший подход — автоматизировать стабильный, повторяющийся рабочий процесс с очевидными потерями производительности.

Выберите задачу, где понятны семейства деталей, документированы правила перемещения, достаточен спрос на процесс и ожидаемую выгоду можно измерить после внедрения.

После того как первая ячейка начинает работать надежно, организация получает реальные данные о трудозатратах на программирование, обучении операторов, потребностях в техническом обслуживании, показателях времени цикла и необходимой инженерной поддержке.

Этот опыт может направлять последующее расширение на более изменчивые рабочие процессы. Он также помогает руководству отличить ограничения оборудования от проблем процессной дисциплины, существовавших до автоматизации.

Обучение должно охватывать операторов, техников по обслуживанию, инженеров-технологов, персонал по качеству и руководителей проектов. Каждая группа должна иметь практическую ответственность за нормальную эксплуатацию и обработку исключительных ситуаций.

Планы профилактического обслуживания должны охватывать захваты, кабели, точки смазки, датчики, устройства безопасности, резервные копии контроллера и изнашиваемые компоненты, связанные с роботизированной ячейкой.

Надежная автоматизация зависит от дисциплинированного ежедневного использования. Технически способный робот не может компенсировать недокументированные изменения продукции, плохой контроль приспособлений, нестабильную подачу материалов или несвоевременное техническое обслуживание.

Заключение: гибкость обеспечивается проектированием системы, а не только роботом

Программируемый робот-манипулятор адаптируется к изменяющимся рабочим процессам благодаря настраиваемому программному обеспечению, модульной оснастке, интеграции со станками, системам контроля и дисциплинированным процессам переналадки.

Для руководителей проектов приоритетом является оценка полной производственной системы: вариаций продукции, метода перемещения, времени процессов, безопасности, интерфейсов оборудования и требований к будущему расширению.

Когда эти факторы планируются совместно, роботизированное перемещение может повысить производительность и надежность поставок, предоставляя производственным командам практический способ управлять изменяющимися требованиями проектов.
