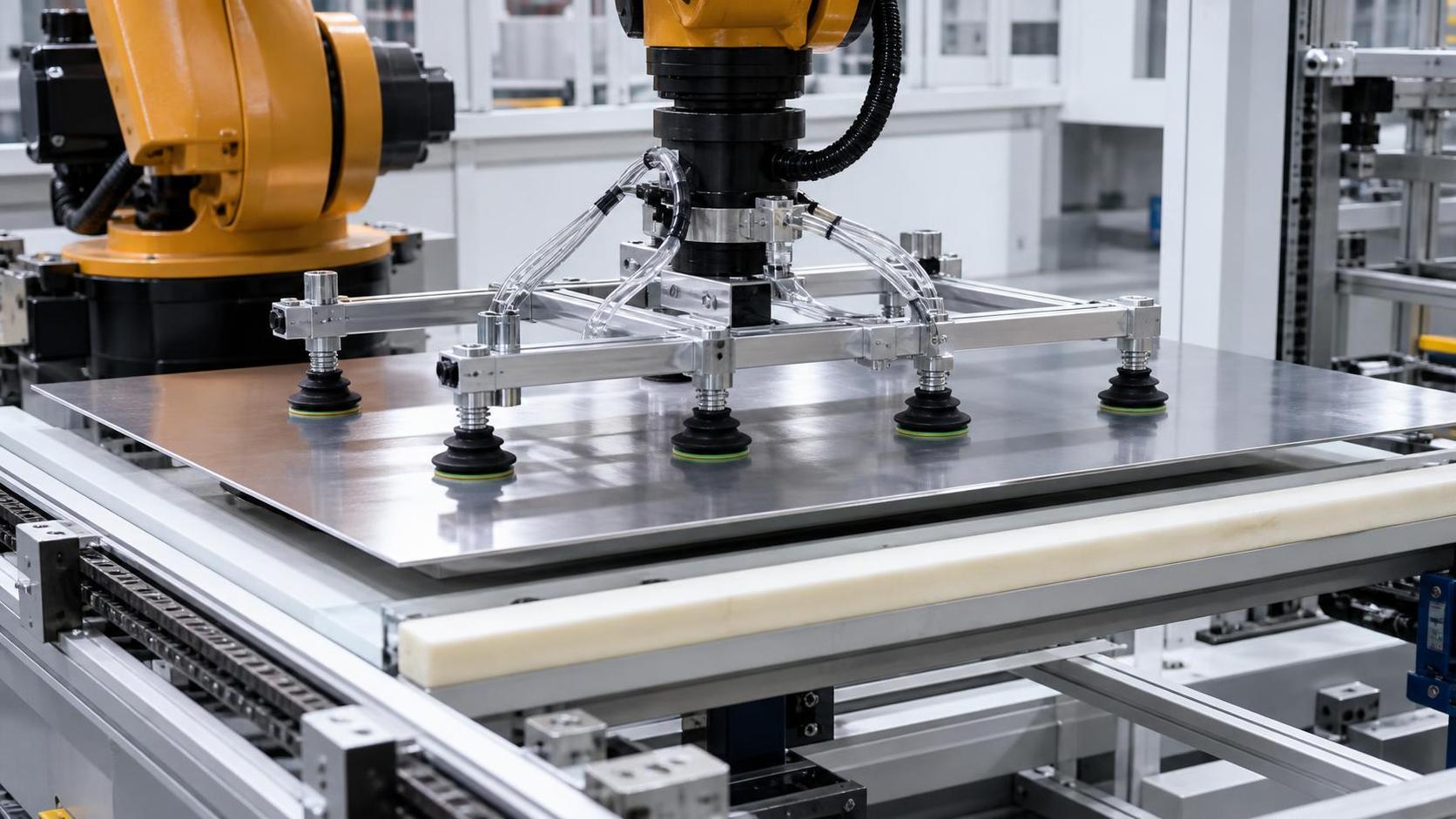

¿Cómo puede un brazo robótico de manipulación para placas de acero evitar daños en la superficie?

Una placa de acero puede tener las dimensiones correctas, estar correctamente cortada y, aun así, convertirse en un problema costoso debido a unos pocos arañazos, abolladuras en los bordes, marcas de succión o partículas incrustadas. Esto es especialmente cierto para el acero inoxidable, las láminas revestidas, los acabados cepillados, los productos recubiertos de aluminio y las placas que pasarán directamente a etapas de fabricación visibles. En muchos talleres, el daño no ocurre durante el corte o el conformado. Ocurre en los pocos segundos entre máquinas: cuando una lámina se eleva, gira, se coloca sobre una pila o se alimenta a la siguiente estación.

Un brazo robótico de manipulación para placas de acero reduce ese riesgo al sustituir el contacto manual inconsistente y la elevación sin control por una sujeción repetible, trayectorias de desplazamiento programadas y una colocación estable. Pero el robot en sí no es la solución completa. La protección de la superficie depende del efector final, el estado de la placa, los ajustes de movimiento, el diseño de la pila y la forma en que el robot se integra con los equipos anteriores y posteriores.

La cuestión práctica no es simplemente: «¿Puede un robot elevar esta placa?». Es: «¿Puede elevar esta placa sin que se deslice, se flexione, se contamine o caiga, y puede colocarla en la posición correcta en cada ciclo?». Ese es el criterio con el que debe diseñarse un sistema de manipulación.

La mayoría de los daños superficiales comienzan con un contacto sin control

La manipulación manual genera riesgos evidentes: las horquillas pueden golpear un borde, los ganchos pueden dejar marcas y los guantes o las herramientas de elevación pueden transportar polvo abrasivo. Sin embargo, la automatización puede provocar problemas similares cuando se selecciona de forma demasiado general. Un robot que sujeta con seguridad pero permite que la placa se arrastre sobre un pasador de posicionamiento, un rodillo transportador, el borde de un utillaje o una lámina adyacente no ha resuelto el problema de calidad.

Los patrones de daño habituales suelen indicar una falla específica de manipulación:

• Los arañazos largos y paralelos suelen deberse al deslizamiento durante la recogida o la colocación.
• Las pequeñas marcas circulares pueden indicar ventosas inadecuadas, succión excesiva o superficies de ventosa sucias.
• Las abolladuras en los bordes generalmente se producen cuando las placas oscilan, se comban o entran en contacto con un tope rígido.
• Las impresiones superficiales aleatorias pueden provenir de virutas, salpicaduras de soldadura, cascarilla o residuos atrapados entre láminas apiladas.
• La deformación de la placa puede deberse a la elevación de una lámina delgada y ancha desde muy pocos puntos.

Por ello, una celda robótica debe evaluarse como un sistema de flujo de material, no simplemente como la compra de un robot. La placa llega desde el almacenamiento con una determinada condición superficial; puede tener película protectora, aceite, cascarilla de laminación, rebabas o humedad. Después pasa por corte, plegado, laminado, soldadura, desbarbado o montaje. Cada interfaz de transferencia es importante.

Elija un método de sujeción que se adapte a la placa, no solo a su peso

Para muchas láminas de acero planas, la sujeción por vacío es la primera opción considerada porque evita el apriete mecánico sobre superficies visibles. Puede ser una solución excelente, pero requiere una ingeniería adecuada. El material de las ventosas, su diámetro, la reserva de vacío, la separación y el número de puntos de recogida afectan al rendimiento.

Una lámina de acero inoxidable pulido y una placa de acero al carbono laminada en caliente y rugosa no deben tratarse como la misma tarea de manipulación. Las superficies rugosas o con cascarilla pueden reducir la fiabilidad del sellado al vacío. Las placas aceitosas pueden generar riesgo de deslizamiento. Las láminas perforadas y las piezas en bruto cortadas por láser pueden no ofrecer suficiente área continua para ventosas convencionales. La película protectora también puede modificar la fricción e introducir la posibilidad de deformación de la película si las ventosas son demasiado agresivas.

Para superficies acabadas sensibles, los operadores deben buscar materiales de ventosa que no dejen marcas e incluir la limpieza de las ventosas en el mantenimiento rutinario. Una ventosa blanda cubierta de polvo metálico puede marcar una lámina con la misma facilidad que un componente rígido. En plantas que procesan varios materiales, suele ser razonable separar las pinzas o, como mínimo, establecer un procedimiento estricto de limpieza y cambio de configuración, en lugar de utilizar un mismo efector final sucio para todos los tipos de productos.

Las pinzas magnéticas pueden ser eficaces para placas ferrosas, especialmente cuando las condiciones superficiales hacen que el vacío no sea fiable. Sin embargo, requieren una evaluación cuidadosa para láminas delgadas, preocupaciones por el magnetismo residual, superficies irregulares y el tipo de acabado que se manipula. Las abrazaderas mecánicas son adecuadas en algunas aplicaciones, pero sus zonas de contacto deben situarse en bordes de sacrificio, zonas que se recortarán o áreas no estéticas siempre que sea posible.

La sujeción más segura no es necesariamente la más fuerte. Es la que mantiene la placa firmemente con la menor presión de contacto y la menor posibilidad de movimiento.

Sostenga la lámina para que no se doble y cause problemas

Una placa puede seguir unida al robot y aun así ser manipulada incorrectamente. Las láminas delgadas, largas o anchas pueden deflectarse por su propio peso. Cuando esto ocurre, el borde libre puede golpear una mesa de máquina, doblarse hacia abajo sobre una pila o entrar en contacto con una valla de seguridad durante la rotación. El resultado no siempre es visible de inmediato; algunas deformaciones solo se hacen evidentes cuando la lámina llega a una plegadora, perfiladora de rodillos o utillaje de soldadura.

Un buen brazo robótico de manipulación para placas de acero utiliza puntos de recogida que distribuyen la carga sobre el área de la placa. El bastidor de la pinza debe seleccionarse para las dimensiones máximas de la placa, así como para el material más delgado que probablemente se procesará. Este es uno de los detalles que a veces se pasan por alto durante la planificación del proyecto: una celda diseñada en torno a la placa más pesada puede no manipular con precisión la placa más delgada.

Para producciones mixtas, los travesaños ajustables, las zonas de vacío controladas de forma independiente o las configuraciones de pinza adaptables pueden ayudar. Si el robot manipula con frecuencia piezas con recortes, tiras estrechas o perfiles irregulares, cada zona de recogida debe verificarse. Un sensor de vacío puede confirmar que existe succión, pero por sí solo no puede garantizar que la lámina esté equilibrada. El programa también debe considerar el centro de gravedad y el riesgo de que una pieza se desprenda durante la aceleración.

Programe movimientos suaves en lugar de perseguir la máxima velocidad

Los daños superficiales suelen ser un problema de control de movimiento. Una aceleración elevada y paradas bruscas pueden hacer oscilar una placa, especialmente después de una rotación de 90 grados o cuando se sostiene horizontalmente una lámina grande. Una placa oscilante puede golpear herramientas, rozar una guía o aterrizar descentrada. Reducir el tiempo de ciclo tiene valor, pero unas pocas décimas de segundo ahorradas en la transferencia rara vez justifican una pieza acabada rechazada.

Las trayectorias del robot deben incluir suficiente distancia libre por encima de las pilas, las bancadas de las máquinas y los utillajes. La aproximación final a un punto de colocación debe ser más lenta que la trayectoria principal de desplazamiento. En lugar de dejar caer una placa sobre soportes rígidos, el robot debe bajarla de forma controlada, confirmar el contacto, liberar la sujeción y retraerse verticalmente antes de alejarse. Esta secuencia evita el arrastre lateral en el momento de la liberación.

También conviene comprobar la lógica de orientación. Si una placa tiene una cara protegida, una dirección de cepillado, un lado con película o un lado preparado para soldadura, el programa del robot debe mantener la presentación correcta en cada transferencia. Una celda fiable no debe depender de que un operador recuerde qué cara estaba hacia arriba en la pila entrante.

La pila y el puesto de trabajo necesitan tanta atención como el robot

Incluso un efector final bien diseñado no puede proteger una placa si la estación receptora está mal preparada. El contacto acero contra acero en una pila puede crear arañazos, especialmente cuando las láminas se desplazan para alinearse. Según el material y el proceso, pueden ser apropiadas capas de separación, almohadillas de soporte limpias, tiras de baja fricción o superficies de posicionamiento protegidas. La elección correcta depende de si la placa debe mantenerse perfectamente limpia, si tiene película protectora y de la rapidez con que pasa a la siguiente operación.

Los puntos de apoyo deben estar nivelados y libres de bordes afilados. Un solo rodillo desgastado o una almohadilla de utillaje desconchada puede dejar una marca recurrente que los operadores podrían atribuir erróneamente al robot. La inspección periódica es importante porque estos problemas suelen ser graduales: se acumula polvo, las almohadillas se endurecen, las superficies guía se desgastan y una trayectoria de colocación antes segura se vuelve crítica.

Separar las láminas es otro desafío práctico. El aceite ligero, los efectos estáticos, la película protectora y una ligera curvatura de la lámina pueden causar la recogida de dos láminas a la vez. Una celda robótica puede necesitar detección de espesor, monitorización de vacío por zona, dispositivos de separación de láminas o un paso de verificación antes de la transferencia. Las láminas dobles generan más que un problema de calidad; pueden sobrecargar las herramientas posteriores o provocar una colisión en una máquina con tolerancias ajustadas.

Integre la manipulación con la secuencia de fabricación

Las mejores decisiones de automatización se toman mirando más allá de la estación de carga. Una placa de acero que entra en una cortadora láser, plegadora, máquina laminadora o utillaje de soldadura puede requerir una orientación, tolerancia y protección superficial diferentes. El robot debe entregar la pieza de una manera que reduzca las correcciones manuales posteriores. Si un operador debe empujar cada lámina hasta su posición después de la colocación robótica, ese ajuste manual puede reintroducir los mismos arañazos y abolladuras que el sistema pretendía eliminar.

Esto cobra especial relevancia en la producción de cuerpos cilíndricos y de costura longitudinal. Después del laminado de la placa, a menudo debe presentarse cuidadosamente una virola a una estación de soldadura sin dañar la superficie conformada ni alterar la alineación de la costura. Equipos como unamáquina de soldadura de costura longitudinal pueden utilizar una sujeción neumática dispuesta de cerca a lo largo de la costura para aplicar la fuerza de forma uniforme y ayudar a controlar la deformación térmica. En ese tipo de proceso, la manipulación robótica debe colocar la pieza con suficiente precisión para que las abrazaderas no tengan que compensar una transferencia descuidada.

Por ejemplo, la serie ZF está disponible con longitudes de soldadura de hasta 3000 mm y está destinada a piezas dentro de los rangos de espesor y diámetro especificados. Esto no significa que todos los robots de manipulación de placas sean automáticamente compatibles. La pinza, el alcance del robot, el acceso al utillaje, la altura de carga, el diámetro de la virola y la disposición de seguridad deben comprobarse conjuntamente. Aquí es donde una integración de equipos experimentada resulta más útil que seleccionar máquinas una por una de catálogos separados.

Proporcione a los operadores controles útiles, no solo un ciclo automático

La automatización no elimina al operador del ciclo de calidad. Cambia su función de transportar físicamente el material a supervisar las condiciones, responder a excepciones y mantener el estándar de manipulación. Los operadores deben poder identificar alarmas de bajo vacío, láminas desalineadas, contaminación de ventosas, flexión anormal de placas y cambios en el estado de la pila antes de que una falla se convierta en un lote dañado.

Un procedimiento operativo práctico debe incluir una comprobación previa al turno de las ventosas o imanes, los fijadores de la pinza, el estado de los sensores, las superficies de contacto protectoras y el área situada bajo la trayectoria de transferencia. Cuando se introduce un nuevo grado de placa, espesor, acabado o tamaño de lámina, los primeros ciclos deben observarse a velocidad reducida. No es tiempo de producción desperdiciado. Es la manera en que un equipo confirma que el movimiento programado sigue siendo adecuado para el material real.

En muchos proyectos de fabricación, la diferencia entre una celda fiable y una problemática se reduce a estos pequeños detalles operativos. Wuxi Samgins International Trade Co., Ltd., que suministra equipos de fabricación, incluidos sistemas de corte, conformado, soldadura, desbarbado y automatizados, aborda la selección de equipos teniendo en cuenta esa conexión más amplia con el proceso. Para las instalaciones que trabajan con distintas operaciones de chapa metálica, la compatibilidad entre la manipulación, la carga de máquinas y los requisitos de acabado merece discutirse desde el principio, en lugar de realizar un ajuste tardío en el taller.

Qué confirmar antes de especificar el brazo robótico

Antes de finalizar un sistema, documente el rango real de placas: grados de material, dimensiones máximas y mínimas, espesores, acabados superficiales, revestimientos, películas protectoras, patrones de orificios y condición prevista de la pila. Defina también dónde las marcas son aceptables y dónde no lo son. Una pieza en bruto de acero al carbono destinada al granallado abrasivo tiene prioridades de manipulación distintas a las de un panel visible de cerramiento de acero inoxidable.

A continuación, revise toda la ruta de transferencia. Pregunte dónde podría tocar la placa algo, si puede flexionarse, cómo detecta el sistema una recogida fallida o doble y qué ocurre durante una parada de emergencia. Confirme el acceso de limpieza para las ventosas, los soportes y los utillajes. Por último, pruebe el material más difícil, no solo la placa estándar utilizada para la demostración.

Un brazo robótico de manipulación evita daños superficiales cuando su sujeción, soporte, movimiento y estaciones receptoras funcionan como un único proceso controlado. El robot aporta repetibilidad, pero una ingeniería de aplicación cuidadosa es lo que convierte esa repetibilidad en placas limpias, un trabajo más seguro y menos interrupciones evitables en la siguiente máquina.
