Как роботизированная рука для перемещения стальных листов может предотвратить повреждение поверхности?

Стальной лист может иметь правильные размеры, быть корректно раскроен и при этом стать дорогостоящей проблемой из-за нескольких царапин, вмятин на кромках, следов от присосок или въевшихся частиц. Это особенно актуально для нержавеющей стали, листов с покрытием, шлифованных поверхностей, изделий с алюминиевым покрытием и листов, которые сразу поступают на этапы изготовления с видимыми поверхностями. Во многих цехах повреждения возникают не во время резки или формовки. Они происходят в течение нескольких секунд между станками: когда лист поднимают, поворачивают, укладывают в стопу или подают на следующую операцию.

Роботизированная рука для перемещения стальных листов снижает этот риск, заменяя нестабильный ручной контакт и неконтролируемый подъем повторяемым захватом, запрограммированными траекториями перемещения и устойчивым размещением. Однако сам робот не является полным решением. Защита поверхности зависит от концевого эффектора, состояния листа, настроек движения, конструкции стопы и способа интеграции робота с оборудованием до и после него.

Практический вопрос заключается не просто в том, «может ли робот поднять этот лист?». Он заключается в следующем: «Может ли он поднять этот лист без скольжения, прогиба, загрязнения или падения — и может ли он размещать его в правильном положении в каждом цикле?» Именно с учетом этого стандарта должна проектироваться система перемещения.

Большинство повреждений поверхности начинается с неконтролируемого контакта

Ручное перемещение создает очевидные риски: вилы могут ударить по кромке, крюки могут оставить следы, а перчатки или подъемные инструменты могут переносить абразивную пыль. Однако автоматизация может вызывать аналогичные проблемы, если ее выбирают слишком обобщенно. Робот, который надежно захватывает лист, но позволяет ему волочиться по установочному штифту, ролику конвейера, кромке оснастки или соседнему листу, не решил проблему качества.

Распространенные типы повреждений обычно указывают на конкретную ошибку при перемещении:

• Длинные параллельные царапины часто возникают из-за скольжения при захвате или укладке.
• Небольшие круглые следы могут указывать на неподходящие вакуумные присоски, чрезмерное разрежение или загрязненные поверхности присосок.
• Вмятины на кромках обычно возникают, когда листы раскачиваются, прогибаются или соприкасаются с жестким упором.
• Случайные отпечатки на поверхности могут появляться из-за стружки, сварочных брызг, окалины или мусора, зажатого между листами в стопе.
• Деформация листа может быть вызвана подъемом тонкого широкого листа из слишком малого количества точек.

Поэтому роботизированную ячейку следует оценивать как систему потока материала, а не просто как приобретение робота. Лист поступает со склада с определенным состоянием поверхности; на нем могут быть защитная пленка, масло, прокатная окалина, заусенцы или влага. Затем он проходит резку, гибку, вальцовку, сварку, удаление заусенцев или сборку. Каждый интерфейс передачи материала имеет значение.

Выбирайте метод захвата, соответствующий листу, а не только его массе

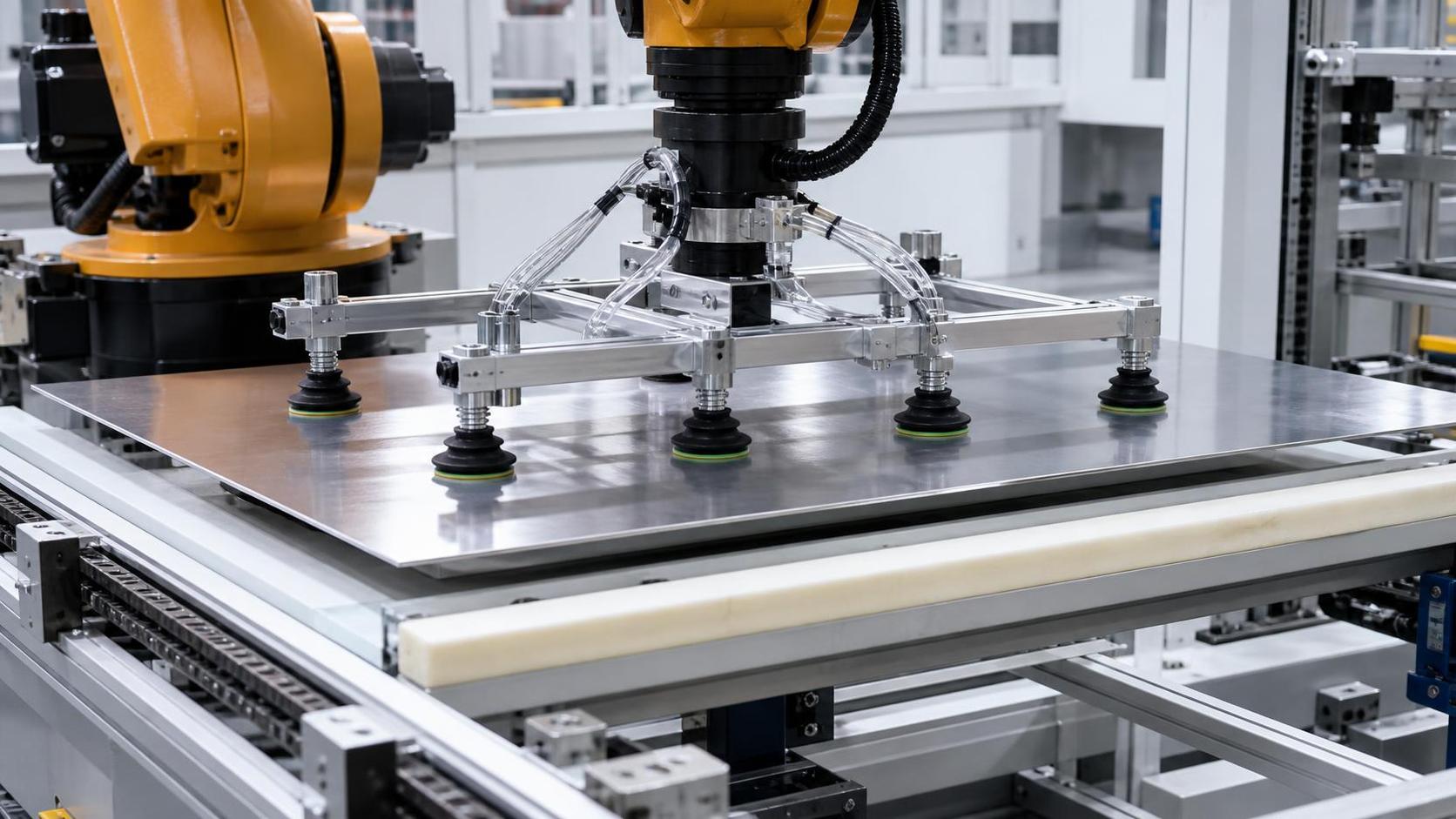

Для многих плоских стальных листов вакуумный захват является первым рассматриваемым вариантом, поскольку он исключает механическое зажимание на видимых поверхностях. Это может быть отличным решением, однако оно требует надлежащей инженерной проработки. Материал присосок, их диаметр, запас вакуума, расстояние между ними и количество точек захвата влияют на производительность.

Полированный лист из нержавеющей стали и шероховатая горячекатаная пластина из углеродистой стали не следует рассматривать как одну и ту же задачу перемещения. Шероховатые поверхности или поверхности с окалиной могут снижать надежность вакуумного уплотнения. Маслянистые листы могут создавать риск скольжения. Перфорированные листы и заготовки после лазерной резки могут не иметь достаточной сплошной площади для обычных присосок. Защитная пленка также может изменять трение и создавать риск деформации пленки при слишком агрессивном воздействии присосок.

Для чувствительных финишных поверхностей следует выбирать материалы присосок, не оставляющие следов, а очистку присосок необходимо включать в регулярное техническое обслуживание. Мягкая присоска, покрытая металлической пылью, может оставить след на листе так же легко, как и твердый компонент. На предприятиях, обрабатывающих несколько материалов, часто целесообразно использовать отдельные захваты или, по крайней мере, установить строгую процедуру очистки и переналадки, вместо использования одного загрязненного концевого эффектора для всех типов продукции.

Магнитные захваты могут быть эффективны для ферромагнитных листов, особенно там, где состояние поверхности делает вакуум ненадежным. Однако они требуют тщательной оценки применительно к тонкому листу, проблемам остаточного магнетизма, неровным поверхностям и типу обрабатываемой отделки. Механические зажимы подходят для некоторых задач, но их зоны контакта по возможности следует располагать на технологических кромках, участках, подлежащих обрезке, или на невидимых участках.

Самый безопасный захват не обязательно является самым сильным. Это захват, который надежно удерживает лист при минимальном контактном давлении и минимальной возможности перемещения.

Поддерживайте лист, чтобы он не прогибался и не создавал проблем

Лист может оставаться закрепленным на роботе и при этом перемещаться неправильно. Тонкие, длинные или широкие листы способны прогибаться под собственным весом. В этом случае свободная кромка может удариться о стол станка, опуститься в стопу или коснуться защитного ограждения при повороте. Результат не всегда заметен сразу; некоторые деформации проявляются только тогда, когда лист поступает на листогибочный пресс, профилегибочную машину или сварочную оснастку.

Качественная роботизированная рука для перемещения стальных листов использует точки захвата, распределяющие нагрузку по площади листа. Раму захвата следует выбирать с учетом максимальных габаритов листа, а также самого тонкого материала, который предполагается обрабатывать. Это одна из деталей, которые иногда упускаются при планировании проекта: ячейка, разработанная для самого тяжелого листа, может не обеспечивать аккуратное перемещение самого тонкого листа.

Для смешанного производства могут помочь регулируемые поперечины, независимо управляемые вакуумные зоны или настраиваемые компоновки захватов. Если робот часто обрабатывает детали с вырезами, узкими полосами или нестандартными профилями, каждая зона захвата должна быть проверена. Вакуумный датчик может подтвердить наличие разрежения, но сам по себе он не может гарантировать балансировку листа. Программа также должна учитывать центр тяжести и риск отслаивания детали при ускорении.

Программируйте плавное движение, а не стремитесь к максимальной скорости

Повреждение поверхности часто связано с управлением движением. Высокое ускорение и резкие остановки могут вызвать колебания листа, особенно после поворота на 90 градусов или при горизонтальном удержании большого листа. Раскачивающийся лист может ударить по оснастке, поцарапать направляющую или быть уложен не по центру. Сокращение времени цикла имеет ценность, но несколько десятых секунды, сэкономленные при передаче, редко стоят забракованной готовой детали.

Траектории робота должны предусматривать достаточный зазор над стопами, столами станков и оснасткой. Финальное приближение к точке размещения должно быть медленнее основной траектории перемещения. Вместо сбрасывания листа на жесткие опоры робот должен опускать его контролируемым образом, подтверждать контакт, отпускать захват и вертикально отводить захват перед дальнейшим перемещением. Такая последовательность предотвращает боковое волочение в момент отпускания.

Также стоит проверить логику ориентации. Если лист имеет защищенную поверхность, направление шлифовки, сторону с пленкой или сторону подготовки под сварку, программа робота должна сохранять правильную ориентацию при каждой передаче. Надежная ячейка не должна зависеть от того, помнит ли оператор, какая сторона была сверху во входящей стопе.

Стопе и рабочей станции требуется не меньше внимания, чем роботу

Даже хорошо спроектированный концевой эффектор не сможет защитить лист, если приемная станция подготовлена плохо. Контакт стали со сталью в стопе может привести к царапинам, особенно при смещении листов для выравнивания. В зависимости от материала и процесса могут быть уместны разделительные слои, чистые опорные подкладки, полосы с низким коэффициентом трения или защищенные установочные поверхности. Правильный выбор зависит от того, должен ли лист оставаться идеально чистым, имеет ли он защитную пленку и насколько быстро он переходит к следующей операции.

Точки опоры должны быть выровнены и не иметь острых кромок. Один изношенный ролик или поврежденная накладка оснастки могут оставлять повторяющийся след, который операторы могут ошибочно приписать роботу. Регулярная проверка важна, поскольку эти проблемы обычно развиваются постепенно: накапливается пыль, накладки твердеют, направляющие поверхности изнашиваются, и ранее безопасная траектория размещения становится критической.

Разделение листов — еще одна практическая задача. Легкое масляное покрытие, статические эффекты, защитная пленка и небольшой изгиб листа могут вызвать захват сразу двух листов. Роботизированной ячейке могут потребоваться контроль толщины, мониторинг вакуума по зонам, устройства разделения листов или этап проверки перед передачей. Двойные листы создают не только проблему качества; они могут перегрузить последующую оснастку или вызвать столкновение в станке с малыми допусками.

Интегрируйте перемещение в последовательность изготовления

Наилучшие решения по автоматизации принимаются с учетом не только станции загрузки. Стальной лист, поступающий в станок лазерной резки, листогибочный пресс, вальцовочную машину или сварочную оснастку, может требовать другой ориентации, точности и защиты поверхности. Робот должен подавать деталь таким образом, чтобы сократить необходимость ручной корректировки на последующих этапах. Если оператору приходится после роботизированной укладки перемещать каждый лист в нужное положение, эта ручная корректировка может вновь привести к тем царапинам и вмятинам, которые система должна была устранить.

Это особенно актуально при производстве цилиндрических изделий и изделий с продольным швом. После вальцовки листа обечайку часто необходимо аккуратно подать на сварочную станцию, не повреждая сформированную поверхность и не нарушая выравнивание шва. Такое оборудование, какмашина для сварки продольных швов, может использовать близко расположенные пневматические зажимы вдоль шва для равномерного приложения усилия и контроля тепловой деформации. В таком процессе роботизированная система перемещения должна размещать заготовку достаточно точно, чтобы зажимам не приходилось компенсировать небрежную передачу.

Например, серия ZF доступна с длиной сварки до 3000 mm и предназначена для заготовок в пределах установленных диапазонов толщины и диаметра. Это не означает, что каждый робот для перемещения листов автоматически совместим с ней. Захват, рабочая зона робота, доступ к оснастке, высота загрузки, диаметр обечайки и компоновка безопасности должны проверяться совместно. Именно здесь опытная интеграция оборудования полезнее, чем выбор станков по отдельности из разных каталогов.

Предоставьте операторам полезные средства управления, а не только автоматический цикл

Автоматизация не исключает оператора из процесса контроля качества. Она меняет роль оператора: вместо физического переноса материала он контролирует условия, реагирует на исключения и поддерживает стандарт перемещения. Операторы должны уметь выявлять сигналы низкого вакуума, смещение листов, загрязнение присосок, аномальный прогиб листа и изменения состояния стопы до того, как неисправность приведет к повреждению целой партии.

Практическая рабочая процедура должна включать предсменную проверку присосок или магнитов, крепежных элементов захвата, состояния датчиков, защитных контактных поверхностей и зоны под траекторией перемещения. При введении новой марки материала, толщины, типа отделки или размера листа первые несколько циклов следует наблюдать при сниженной скорости. Это не потерянное производственное время. Именно так команда подтверждает, что запрограммированное движение по-прежнему соответствует фактическому материалу.

Во многих проектах по изготовлению металлоконструкций различие между надежной и проблемной ячейкой определяется такими небольшими эксплуатационными деталями. Wuxi Samgins International Trade Co., Ltd., поставляющая оборудование для резки, формовки, сварки, удаления заусенцев и автоматизированные системы, подходит к выбору оборудования с учетом этой более широкой связи между процессами. Для предприятий, работающих с различными операциями обработки листового металла, совместимость систем перемещения, загрузки станков и требований к финишной обработке заслуживает раннего обсуждения, а не поздней корректировки непосредственно в цехе.

Что необходимо подтвердить перед выбором роботизированной руки

Перед окончательным выбором системы задокументируйте фактический диапазон листов: марки материалов, максимальные и минимальные размеры, толщины, виды отделки поверхности, покрытия, защитные пленки, схемы отверстий и ожидаемое состояние стопы. Также определите, где следы допустимы, а где нет. Заготовка из углеродистой стали, предназначенная для абразивоструйной обработки, имеет иные приоритеты при перемещении, чем видимая панель корпуса из нержавеющей стали.

Затем рассмотрите полный маршрут передачи. Определите, где лист может соприкоснуться с чем-либо, может ли он прогнуться, как система обнаруживает неудачный или двойной захват и что происходит при аварийной остановке. Обеспечьте доступ для очистки присосок, опор и оснастки. Наконец, испытайте наиболее сложный материал, а не только стандартный лист, используемый для демонстрации.

Роботизированная рука для перемещения предотвращает повреждение поверхности, когда ее захват, опора, движение и приемные станции работают как единый управляемый процесс. Робот обеспечивает повторяемость, но именно тщательная инженерная проработка применения превращает эту повторяемость в чистые листы, более безопасную работу и меньшее количество предотвратимых остановок на следующем станке.
