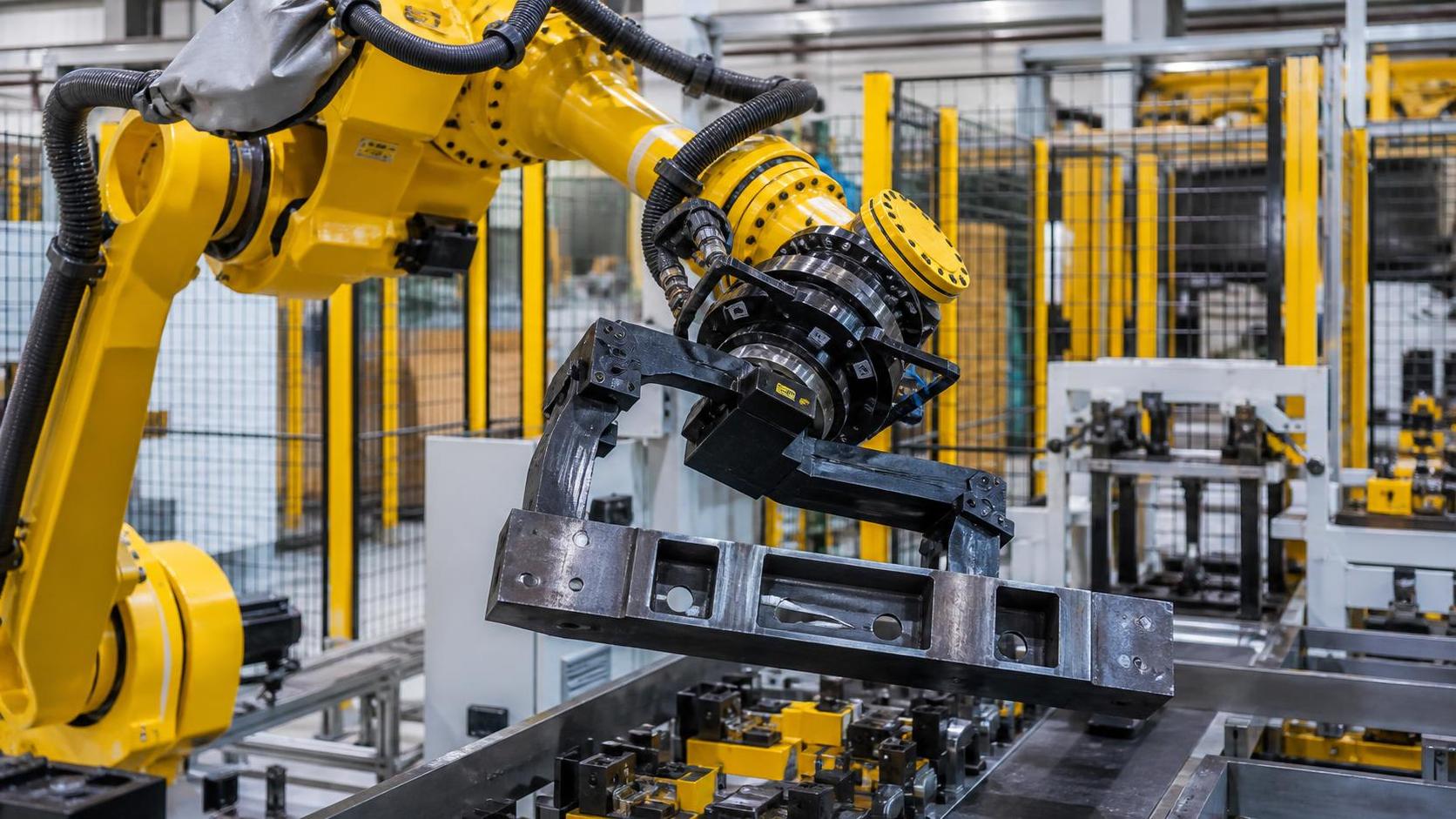

Движения, определяющие эффективность работы роботизированной руки в цеху

Для роботизированной руки, предназначенной для перемещения материалов в металлообработке, наиболее важными обычно являются не те движения, которые впечатляют в спецификации. Большой радиус действия или высокая грузоподъёмность могут быть необходимы, однако стабильность производства напрямую зависит от того, может ли рука подойти к детали, контролировать её ориентацию, обходить окружающее оборудование и повторяемо размещать её без чрезмерного увеличения времени цикла.

В большинстве производственных ячеек особого внимания на раннем этапе заслуживают четыре возможности движения: поворот основания и движение плеча для доступа, движение локтя для обеспечения досягаемости и зазоров, ориентация запястья для управления захватом и скоординированное многоосевое движение для плавной передачи. Их относительная важность меняется в зависимости от геометрии детали, конструкции оснастки, технологического оборудования и точек передачи. Робот, подходящий для перемещения плоских заготовок между конвейерами, может плохо подходить для загрузки сварных конструкций, поворота секций труб или подачи торцов балок на станцию механической обработки.

Поэтому техническая оценка должна начинаться с анализа движений, требуемых в точке захвата, точке обработки и точке размещения. Робот должен выполнять каждое положение в реальной компоновке, с фактическим концевым исполнительным устройством и реалистичным представлением заготовки, а не просто достигать идеализированной точки в открытом пространстве.

Движение основания и плеча определяет полезный доступ

Первые оси шарнирного манипулятора обеспечивают большую часть зоны досягаемости. Поворот основания позволяет роботу обслуживать несколько станций или перемещаться между входным стеллажом и дверью станка. Движение плеча поднимает и опускает руку и существенно влияет на её способность проникать в оснастку, проходить над защитными ограждениями или через конвейер.

Эти движения наиболее важны, когда ячейка имеет большую рабочую зону или робот должен обслуживать несколько станков. Они также определяют, может ли робот подойти к детали с практичного направления. Теоретически достижимое положение всё ещё может оказаться непригодным, если верхняя часть руки пересекает линию ограждения, сталкивается с корпусом станка или перекрывает путь доступа оператора.

В металлообработке доступ редко является простой задачей горизонтального расстояния. Листовые заготовки могут лежать ровно и низко; сварные рамы могут размещаться вертикально; компоненты балок могут требовать подхода захвата сверху, сбоку или под углом. Ось плеча должна иметь достаточный диапазон, чтобы выполнять эти подходы без приближения запястья к сингулярному положению или чрезмерного выпрямления руки.

Большая досягаемость не всегда лучше. По мере выдвижения руки более существенными могут становиться структурный прогиб, характеристики торможения, перемещение кабелей и чувствительность к инерции нагрузки. Более короткий робот, установленный ближе к оборудованию, может обеспечивать более стабильное размещение, чем более крупная модель, работающая у границы своей рабочей зоны. Предпочтительная компоновка удерживает наиболее чувствительные к точности позиции захвата и размещения в удобной центральной части рабочей зоны робота.

Движение локтя часто является осью обеспечения зазора

Ось локтя легко недооценить, поскольку её обычно рассматривают как часть общей досягаемости робота. Однако в производственных ячейках она часто определяет, может ли рука обходить зажимы, стойки оснастки, защитные устройства станка, гнёзда деталей, роликовые столы и соседние заготовки.

Рука может быть способна разместить деталь в правильных конечных координатах, но потерпеть неудачу на траектории к этой точке. Например, захват, несущий гнутый листовой компонент, может нуждаться во входе в зону листогибочного пресса без перемещения локтя в раму станка. Роботу, загружающему сварочную оснастку, может потребоваться опустить компонент через узкое отверстие перед его поворотом в положение зажима. Конструкционные профили создают ту же проблему в большем масштабе: сама деталь становится движущимся препятствием, углы и выступы которого должны проходить через ячейку с достаточным зазором.

Поэтому одних чертежей зоны досягаемости недостаточно. Модель оценки должна включать полный ометаемый объём руки, инструмента, кабелей и детали. Она также должна учитывать обратную траекторию робота после отпускания детали, поскольку бесконтактная траектория ввода не гарантирует беспрепятственный выход.

Семейства деталей усложняют выбор. Если ячейка обрабатывает только один строго контролируемый размер заготовки, может быть практичной специализированная компоновка. Если она обрабатывает балки различной длины, профили, оснастку или сборки, гибкость локтя приобретает большую ценность. Робот должен иметь достаточное количество альтернативных конфигураций суставов, чтобы достигать одного и того же конечного положения в разных позах, когда предпочтительный маршрут заблокирован.

Оси запястья управляют деталью, а не только инструментом

В задачах перемещения запястье часто является наиболее значимой частью системы движения. Шестиосевой робот обычно использует три оси запястья для управления креном, тангажом и рысканием концевого исполнительного устройства. Такая гибкость позволяет роботу удерживать захват горизонтально, поворачивать компонент для последующей обработки, выравнивать профиль по установочному элементу или сохранять требуемый угол подхода, пока более крупные оси руки обходят препятствия.

Поворот запястья становится особенно важным, когда необходимо сохранять ориентацию детали. Вакуумный захват, перемещающий тонкий лист, может нуждаться в сохранении почти горизонтального положения, чтобы избежать соскальзывания или изгиба детали. Магнитному захвату, удерживающему конструкционную пластину, требуется достаточный зазор для безопасного отпускания без протягивания детали по установочным поверхностям. Вилочные, зажимные и механические захваты могут иметь собственные ограничения ориентации, особенно при захвате за отверстия, фланцы или неровные кромки.

Для сварочных и сборочных ячеек точность ориентации напрямую влияет на подгонку. Деталь может подаваться в пределах заявленной повторяемости позиционирования робота, но всё же располагаться неправильно, если угол запястья непостоянен. Небольшие угловые ошибки могут стать заметными на дальнем конце длинного компонента, в парных точках базирования или когда компонент должен соединяться с предварительно установленной сборкой.

Оценщикам следует разделять повторяемость положения и повторяемость ориентации. Первая показывает, насколько стабильно робот возвращается в точку. Вторая определяет, насколько стабильно захват подаёт деталь. Обе характеристики следует оценивать с предполагаемым инструментом и нагрузкой, поскольку большой или смещённый захват усиливает влияние небольших отклонений угла запястья.

Непрерывное вращение и управление кабелями

Пределы хода осей запястья заслуживают внимания, когда детали необходимо многократно поворачивать. Роботу, передающему формованные детали от листогибочного пресса к сварочной оснастке, может требоваться поворот на 90 градусов или 180 градусов в каждом цикле. Если программа движения многократно закручивает одну ось запястья в одном направлении, робот со временем может приблизиться к пределу оси и потребовать движения для раскручивания. Это дополнительное восстановительное движение увеличивает время и может нарушить сбалансированную работу ячейки.

Прокладка кабелей является частью этой оценки. Сварочные брызги, острые кромки, абразивная пыль и частое вращение могут сократить срок службы открытых кабельных комплектов. Желаемая поза робота должна обеспечивать запястью необходимую свободу вращения, одновременно удерживая шланги, сигнальные провода датчиков и проводку захвата вне зон защемления и вдали от горячих заготовок.

Скоординированное движение определяет время цикла и стабильность детали

Скорости отдельных осей важны, но более полезным показателем является скоординированное движение под нагрузкой. В производстве робот не перемещает по одному суставу за раз. Он одновременно ускоряет несколько осей, переносит деталь по траектории, замедляется возле цели и часто плавно объединяет одно движение со следующим.

Высокая заявленная максимальная скорость сустава может вводить в заблуждение, когда робот несёт крупную, неравномерную или гибкую деталь металлообработки. Контроллер может снижать ускорение, чтобы оставаться в пределах крутящего момента, избегать чрезмерной вибрации или сохранять управление траекторией. Длинный лист, пучок труб или сварная рама также имеют собственное динамическое поведение. Резкие старты могут вызывать колебания; резкие остановки могут сместить заготовку в захвате или вызвать задержку стабилизации перед точным размещением.

Практическое требование заключается в профиле движения, который быстр там, где зазоры велики, и контролируем там, где важно выравнивание. Хорошо разработанная программа может использовать сглаженное перемещение между станциями, пониженную скорость возле зажимов и установочных элементов, а также короткий этап подтверждения перед отпусканием. Такой подход часто обеспечивает более надёжный общий цикл, чем попытка выполнять каждое движение с максимальной доступной скоростью.

Оценка нагрузки должна включать захват, адаптеры, датчики, кабели, переносимые рукой, и максимальную заготовку. Не менее важны центр тяжести нагрузки и момент инерции. Робот может поднимать деталь в пределах номинальной грузоподъёмности, но всё же испытывать пониженное ускорение или ограничение движения запястья, если деталь длинная, смещённая или трудно балансируемая. Данные поставщика по нагрузке следует применять к фактической конфигурации на конце руки, а не только к массе самой детали.

Возможности движения меняются в зависимости от процесса металлообработки

Правильная конфигурация осей зависит от того, какое оборудование обслуживает робот. Передача плоского материала между станком лазерной резки и зоной штабелирования может отдавать приоритет досягаемости, захвату с низкого уровня, плавной транспортировке и способности удерживать листы горизонтально. Запястью может требоваться менее сложная ориентация, чем в сварочной сборочной ячейке, хотя провисание листа и устойчивость вакуумного захвата всё равно могут требовать тщательного контроля ускорения.

Обслуживание листогибочного пресса требует более сложного сочетания движений. Робот должен часто поворачивать заготовку между гибами, безопасно подходить к оснастке, избегать помех от заднего упора и поддерживать деталь во время формования. Семиосевая система, внешняя линейная направляющая или скоординированная вспомогательная ось могут быть оправданы, если фиксированный шестиосевой робот не способен обеспечить зазор в требуемой последовательности гибки.

Изготовление металлоконструкций особенно акцентирует внимание на зазоре и ориентации. Такие компоненты, как H-балки, коробчатые балки, поперечные балки и колонны, могут быть крупными по сравнению с рабочей зоной робота. Когда эти детали перемещаются между операциями резки, сборки, сварки и финишной обработки, план перемещения должен определять способ поддержки профиля, места его захвата и необходимые повороты перед каждой станцией.

Например, операция торцевого фрезерования может требовать, чтобы торец балки поступал перпендикулярно и устойчиво, чтобы обработанная поверхность обеспечивала точную подгонку для последующей сварки или сборки. В линии, включающей такое оборудование, какСтандартный торцевой фрезерный станок с ЧПУ, робот или система передачи должны оцениваться с учётом направления загрузки станка, доступа к зажимам, размеров торца балки и точности, ожидаемой при передаче. Возможности механической обработки и движения робота следует рассматривать как единый интерфейс, поскольку точная фрезерованная поверхность не компенсирует непостоянное позиционирование при последующей передаче.

Во многих ячейках повторяемость важнее абсолютной точности

При повторяющейся загрузке и выгрузке повторяемость робота обычно ценнее абсолютной точности. Если робот стабильно возвращается в одно и то же запрограммированное положение, оснастка, установочные штифты, датчики или коррекция системой технического зрения могут компенсировать предсказуемые смещения. Плохая повторяемость создаёт отклонения, которые оснастка не может легко компенсировать.

Это различие не следует использовать для преуменьшения значения точности. Абсолютная точность становится важнее, когда робот должен работать в большой рабочей зоне, обмениваться программами между несколькими ячейками, использовать автономное программирование или размещать детали с минимальным механическим базированием. Изменения температуры, качество монтажа основания, состояние калибровки, люфт редуктора и нагрузка могут влиять на конечный результат.

Технический обзор должен определить, где ячейка устанавливает окончательную базу. Если положение детали определяется жёсткими базирующими элементами, роботу может требоваться лишь безопасно разместить компонент в пределах диапазона захвата. Если сам робот устанавливает положение детали для сварки, сверления, контроля или сборки, требования к позиционным и угловым характеристикам становятся более строгими.

Проверяйте сингулярности, пределы суставов и восстановительные движения до покупки

У роботов существуют позы, при которых небольшие изменения положения инструмента требуют больших изменений углов суставов. Эти сингулярности могут снижать управляемость, вызывать более медленное движение или создавать неожиданное вращение запястья. Наиболее вероятно, что они станут проблемой, когда робот подходит к оснастке строго сверху, тянется через ограниченное отверстие или перемещает деталь с требуемой фиксированной ориентацией.

Проблемы пределов суставов могут оставаться скрытыми во время демонстрации, охватывающей только номинальный цикл. Они появляются позднее, когда ячейка обрабатывает деталь другого размера, заменяется захват или после сбоя требуется последовательность восстановления. Практическое моделирование должно включать загрузку, обычную выгрузку, обработку отбракованной детали, позиции повторного захвата, доступ для ручного восстановления и полный диапазон разрешённых заготовок.

• Подтвердите, что все предполагаемые позы остаются в пределах ограничений суставов с фактическим захватом и максимальным габаритом детали.
• Проверьте ометаемый объём детали, а также руки робота.
• Проверьте, может ли робот безопасно покинуть каждую оснастку после неудачного зажима, пропущенного захвата или прерванного цикла.
• Проверяйте позу запястья по всей программе, а не только в конечном целевом положении.
• Убедитесь, что настройки скорости и ускорения по-прежнему обеспечивают приемлемое время цикла при максимальном моменте инерции.

Роботизированную руку для перемещения материалов следует выбирать как систему движения в конкретной ячейке, а не как изолированную машину. Полезный вопрос заключается не просто в том, имеет ли она шесть осей, семь осей или заданную досягаемость. Важно, способны ли её суставы обеспечить требуемую ориентацию детали, траекторию с необходимыми зазорами, стабильное ускорение и повторяемую передачу во всём диапазоне нормальных и нештатных производственных перемещений. Такая оценка даёт значительно более надёжную основу для инвестиций в автоматизацию, чем рассмотрение только показателей грузоподъёмности и досягаемости.
