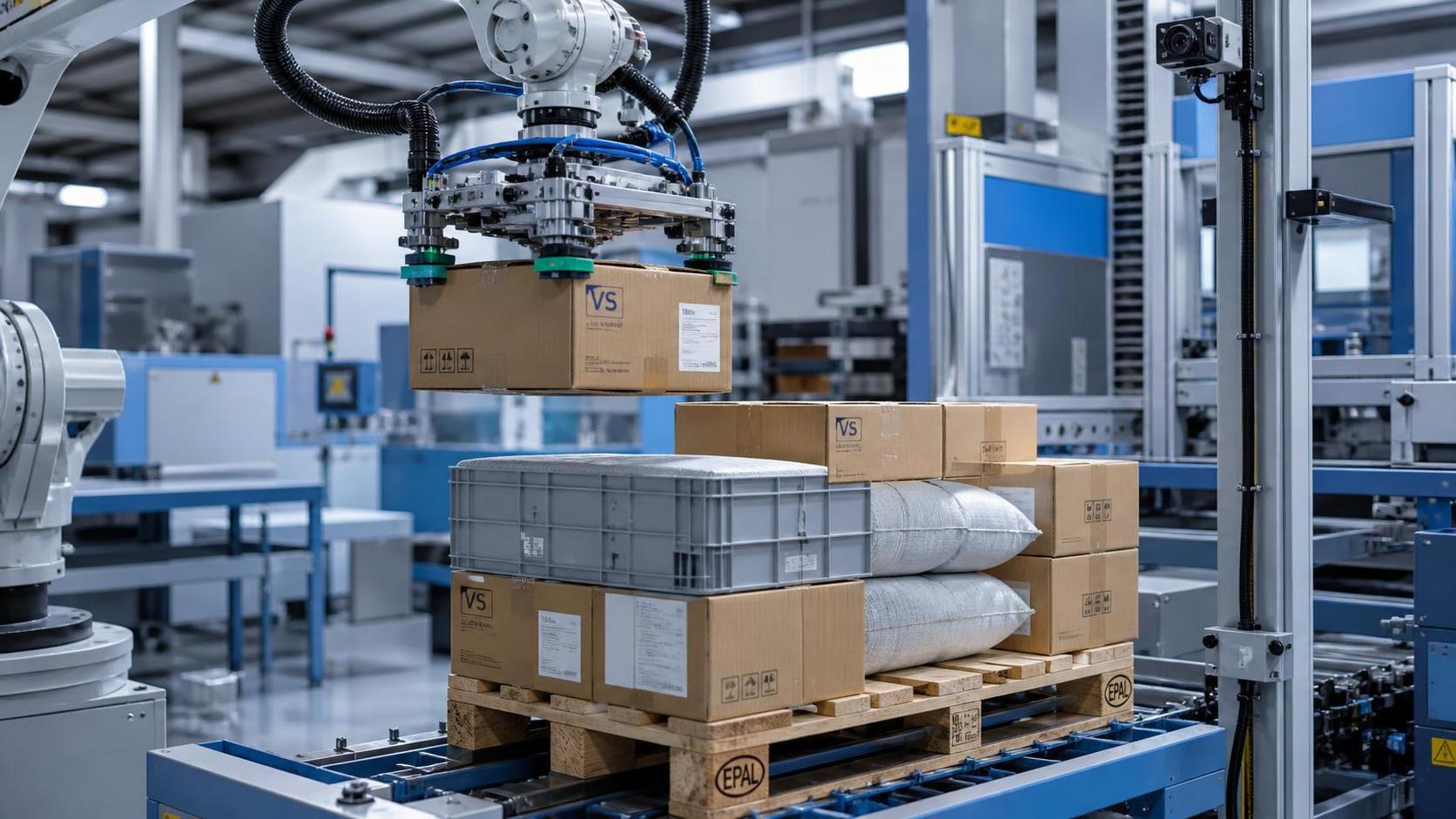

Как манипулятор-робот для палетирования справляется со смешанными грузами?

Палетирование смешанных грузов — это область, в которой многие в остальном эффективные системы конечной стадии производства начинают испытывать трудности. Укладка коробок одного размера по повторяющемуся шаблону относительно проста. Укладка на одном поддоне коробок, мешков, лотков, связок и упаковок неправильной формы — нет. Робот должен определить, что именно он захватывает, где он может это захватить, как следует ориентировать груз и останется ли поддон после следующего размещения достаточно устойчивым для обмотки, перевозки вилочным погрузчиком и доставки.

Манипулятор-робот для палетирования справляется с этой сложностью, сочетая механические возможности с информацией. Сам манипулятор обеспечивает радиус действия, грузоподъемность и повторяемость движений. Системы технического зрения, датчики, захваты, программное обеспечение для формирования поддонов и средства управления конвейерами обеспечивают необходимую интеллектуальную составляющую. В практической установке робот не «угадывает», как укладывать смешанную продукцию. Он следует правилам, основанным на габаритах упаковки, ограничениях по весу, правилах штабелирования, идентификации продукции и физическом состоянии поступающего груза.

Для операторов ключевой вопрос обычно проще: сможет ли система продолжать работать при изменении заказа? Ответ — да, при условии что процесс работы со смешанными грузами разработан с учетом реальных производственных вариаций, а не идеализированного образца поддона.

Смешанные грузы требуют идентификации до перемещения

Робот не может сформировать надежный поддон, если каждая поступающая упаковка рассматривается как идентичная. Первая задача — определить тип продукта или упаковки. В зависимости от линии это может выполняться по штрихкоду, RFID-метке, производственной базе данных, этикетке на коробке, сигналу отслеживания конвейера или системе машинного зрения. Камера может проверять контур упаковки, ориентацию, положение этикетки или то, не поступила ли коробка с перекосом. Информация со штрихкода часто полезна, поскольку позволяет связать физическую упаковку с рецептом палетирования, сохраненным в системе управления.

Это особенно важно там, где ассортимент продукции часто меняется. Предприятие может выпускать небольшие коробки утром, более тяжелые упаковки после обеда и рекламные комплекты позднее в смену. Если система управления складом или контроллер линии передает палетайзеру правильные данные о продукте, робот может изменять схему размещения без необходимости вручную перепрограммировать каждую позицию оператором.

Идентификация касается не только размеров. Коробка длиной 400 mm может быть легкой и подверженной смятию, тогда как другая коробка с той же площадью основания может быть плотной и подходить для нижних слоев поддона. Поэтому эффективная логика формирования поддона назначает правила для каждого конкретного продукта. Они могут включать максимальную высоту штабеля, допустимый поворот, ограничения на свес, инструкции «держать вертикально», ограничения по нагрузке сверху и возможность продукта перекрывать зазоры между нижними коробками.

Захват определяет, что в действительности означает «смешанный»

Инструмент на конце манипулятора часто является наиболее недооцененной частью проекта палетирования смешанных грузов. Стандартный вакуумный захват может очень хорошо работать с герметично закрытыми гофрокоробами с плоской верхней поверхностью, но быть ненадежным при работе с пористой упаковкой, открытыми лотками, запыленными поверхностями, связками в пленке или коробками с вырезами. Зажимной захват может хорошо подходить для задач бокового захвата, однако он способен повредить непрочные коробки, если усилие не контролируется должным образом.

По этой причине многие системы для смешанных грузов используют гибкую конфигурацию захвата, а не один фиксированный метод захвата. Распространенные решения включают независимо управляемые вакуумные присоски, пенные вакуумные поверхности, боковые зажимы, инструменты вилочного типа, механические крюки для некоторых форматов мешков или гибридные захваты, сочетающие вакуум и зажим. Правильный выбор зависит не столько от марки робота, сколько от фактического ассортимента упаковок, проходящих по линии.

Операторам следует внимательно следить за состоянием упаковки. Робот может точно повторять запрограммированное движение, но не может превратить плохо заклеенную коробку в прочную. Если коробки поступают с прогнутой верхней частью, незакрепленными клапанами, поврежденными углами или неравномерной проклейкой лентой, эффективность вакуумного захвата и качество штабелирования будут различаться. Обычно лучше устранить эти проблемы на предыдущих этапах, чем постоянно корректировать параметры робота для компенсации нестабильной упаковки.

Вопросы, которые стоит задать перед выбором захвата

• Пригодны ли все поверхности упаковки для вакуумного захвата, включая коробки из переработанного материала или запыленные коробки?
• Диапазон веса узкий или один поддон может включать как очень легкие, так и очень тяжелые единицы?
• Можно ли захватывать продукт сбоку или его необходимо поднимать сверху?
• Будут ли этикетки, швы, ручки или термоусадочная пленка мешать зоне захвата?
• Требует ли процесс захвата по одной единице или робот может поднимать несколько единиц в одном слое?
• Что происходит, когда захват обнаруживает неполный вакуум или неожиданную ошибку захвата?

Последний вопрос важен в производственном цехе. Практичная система должна иметь определенную последовательность восстановления: отбраковать упаковку, поместить ее в безопасное место, запросить подтверждение оператора или повторить попытку в контролируемых пределах. Если позволить роботу повторять неудачный захват без четкого правила, это может остановить линию и создать больше проблем с обработкой, чем решить.

Схемы укладки на поддоны строятся с учетом устойчивости, а не только максимального заполнения

Плотно заполненный поддон не всегда является хорошим поддоном. Смешанные грузы подвержены смещению, поскольку продукты различаются по площади основания, жесткости, распределению веса и трению. Программное обеспечение для формирования поддонов должно учитывать последовательность размещения, а также итоговую компоновку. Тяжелые и жесткие изделия обычно следует размещать ниже в штабеле. Более легкие упаковки или упаковки, чувствительные к сжатию, как правило, нуждаются в опоре снизу и не должны нести сосредоточенные нагрузки.

Манипулятор-робот для палетирования может использовать запрограммированные схемы, которые поворачивают коробки между слоями, создают взаимоблокирующиеся раскладки, резервируют устойчивую зону основания и размещают совместимые продукты вместе. Он также может предотвращать появление неподдерживаемых углов и чрезмерного свеса. В некоторых случаях частью решения являются межслойные листы, противоскользящие листы, угловые защитные элементы или стрейч-обмотка. Эти материалы не следует рассматривать как замену плохой схеме; они предназначены для поддержки рационального плана укладки.

Обычно приходится искать компромисс. Схема, максимально использующая объем поддона, может требовать больше движений робота, более сложных изменений ориентации или меньшего запаса надежности при транспортировке. Для продуктов, перемещаемых только на короткое расстояние внутри завода, приемлемая схема может отличаться от схемы для товаров, отправляемых через несколько распределительных пунктов. Палетайзер должен программироваться с учетом реального логистического маршрута, а не только того, как готовый поддон выглядит рядом с производственной линией.

Техническое зрение помогает, когда входящий поток не контролируется идеально

Конвейеры редко подают каждую упаковку в абсолютно одинаковом положении. Коробки могут слегка поворачиваться, поступать со смещением от центра или иметь небольшие различия в зазорах, вызванные оборудованием на предыдущих этапах. Система с наведением по техническому зрению может определить положение упаковки перед захватом и соответственно скорректировать траекторию робота. Это полезно при работе со смешанными грузами, поскольку фиксированные координаты захвата становятся менее надежными при изменении размеров и ориентации упаковок.

Техническое зрение также может поддерживать проверки качества. Оно может подтверждать наличие коробки, выявлять значительный перекос, проверять ориентацию или сравнивать видимый профиль с ожидаемым типом упаковки. Однако камеры имеют ограничения. Блики от стрейч-пленки, плохое освещение, поврежденные этикетки и перекрывающиеся продукты могут снизить надежность обнаружения. Хорошо спроектированная станция использует контролируемое освещение, разумные интервалы между упаковками на конвейере и физические направляющие там, где это необходимо. Наилучший подход часто заключается в сочетании механической стабильности и коррекции с помощью технического зрения, а не в попытке решить с помощью зрения все проблемы предыдущих этапов.

Палетайзер должен взаимодействовать с оборудованием до и после него

Палетирование смешанных грузов — это не изолированная роботизированная ячейка. Ей необходима своевременная информация от упаковочного оборудования и надежное взаимодействие с устройствами подачи поддонов, конвейерами, обмотчиками, принтерами этикеток и складскими системами. Если робот знает, что приближается тяжелая коробка, но позиция поддона недоступна, системе необходима стратегия накопления. Если поддон сформирован, но обмотчик не готов, ячейка должна иметь достаточную буферную емкость, чтобы предотвратить остановку оборудования на предыдущих этапах.

Именно поэтому время цикла не следует оценивать только по максимальной скорости робота. Фактическая производительность зависит от времени захвата, изменений ориентации, расстояния перемещения, подачи продукта, смены поддонов, размещения листов и устранения неисправностей. На многих предприятиях робот не является самым медленным компонентом; фактическим ограничением становится нестабильный поток продукции или недостаточная буферизация на последующих этапах.

Разумный процесс пусконаладки проверяет не только номинальный список продуктов. Он должен включать самую легкую упаковку, самую тяжелую упаковку, неудобную коробку, коробку с неполным выравниванием, частично заполненный поддон, полный поддон и сценарий смены продукта. Если позднее ожидается новый SKU, его структура данных и процесс валидации следует рассмотреть заранее. Добавить один размер коробки в рецепт палетирования легко; добавить упаковку с другими требованиями к захвату, весу или штабелированию может быть не так просто.

Участие оператора не исчезает

Автоматизация сокращает повторяющиеся подъемы грузов, но не устраняет потребность в квалифицированных операторах. Их роль смещается в сторону контроля потока продукции, замены расходных материалов, подтверждения рецептов палетирования, обработки исключений и выявления проблем с упаковкой до того, как они превратятся в повторяющиеся неисправности. Здесь ценны понятные экраны человеко-машинного интерфейса. Операторы должны иметь возможность видеть выбранную схему палетирования, текущий SKU, сообщение о неисправности, оставшуюся вместимость поддона и инструкции по безопасному восстановлению без перехода по меню инженерного уровня.

Обучение должно охватывать не только запуск и остановку робота. Персоналу необходимо понимать процедуры безопасного доступа, условия, активирующие блокировку, способы удаления отбракованной упаковки и случаи, когда не следует выполнять автоматический перезапуск. Ячейка для смешанных грузов может казаться спокойной при нормальной работе, но риск возрастает, когда кто-то входит в зону, чтобы поправить упавшую коробку или убрать неправильно размещенный продукт. Ограждения, сканеры безопасности, блокировки и требуемая местная оценка безопасности должны планироваться как часть системы, а не добавляться после утверждения компоновки.

Планирование смешанных грузов начинается до ячейки палетирования

В условиях изготовления и обработки производительность палетирования часто зависит от того, как детали или упакованные компоненты подготавливаются на более ранних этапах рабочего процесса. Например, производители стальных башен могут обрабатывать листы с различными схемами отверстий, маркировками и размерами до сортировки, формирования связок или направления этих деталей на последующие операции. Такое оборудование, какстанок с ЧПУ для пробивки и маркировки стальных листов, может поддерживать стабильную идентификацию и обработку на предыдущих этапах, включая автоматическое позиционирование, пробивку и маркировку стальных листов в пределах предусмотренного рабочего диапазона.

Это не означает, что робот для палетирования обрабатывает необработанные стальные листы так же, как коробки. Для стальных изделий требуются другие инструменты, расчеты грузоподъемности, защита кромок и меры безопасности. Более широкий вывод состоит в том, что прослеживаемость и стабильная подача материала упрощают последующую обработку. Когда идентификация продукта ясна, а поток организован, системе палетирования приходится обрабатывать меньше исключений.

Поставщики, имеющие опыт в резке, сварке, обработке с ЧПУ, подготовке материалов и роботизированной обработке, часто могут выявить эти взаимосвязи при обсуждении компоновки. Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в Уси, работает с широким спектром производственного оборудования, включая автоматизацию сварки, станки для резки с ЧПУ, станки, оборудование для производства двутавровых балок и решения, связанные с обработкой материалов. Для проектов, обслуживающих различные экспортные рынки, практические детали все же необходимо подтверждать с учетом выбранной конфигурации оборудования, компоновки площадки и применимых требований, связанных с ISO9001 и EU CE.

Распространенные ошибки, которые усложняют автоматизацию смешанных грузов без необходимости

Одна из частых ошибок — проектирование ячейки только под наиболее продаваемый SKU. Система может отлично выглядеть во время приемочных испытаний, а затем испытывать трудности при поступлении сезонной упаковки, коробки для короткой серии или связки нестандартного размера. Другая ошибка — определять грузоподъемность робота только по весу продукта. Вес захвата, максимальный вылет, ускорение, центр тяжести и возможная конфигурация многоместного захвата влияют на фактический выбор.

Также рискованно предполагать, что каждый смешанный груз требует полной случайной компоновки. Многие предприятия получают более высокую надежность, группируя продукты в определенные семейства и ограничивая несовместимые сочетания. Контролируемый смешанный поддон проще валидировать, чем поддон, сформированный из любого товара в любое время.

Наконец, не следует считать рецепты палетирования постоянными. Упаковка меняется, качество клейкой ленты различается, поставщики меняют картон, а требования логистики развиваются. Рецепты следует пересматривать при каждом изменении формата продукта, особенно если изменились его размеры, вес, отделка поверхности или допустимые условия штабелирования.

Надежная ячейка для смешанных грузов строится на контролируемой вариативности

Манипулятор-робот для палетирования может эффективно работать со смешанными грузами, если он располагает точной информацией о продукции, захватом, подходящим для фактического ассортимента упаковок, правилами формирования поддонов, основанными на устойчивости, и достаточной интеграцией с остальной линией. Робот — лишь одна часть решения. Качество упаковки, подача на конвейер, управление рецептами и процедуры восстановления для операторов определяют, останется ли система надежной после первых нескольких недель эксплуатации.

Перед инвестированием соберите образцы каждой упаковки, которая может поступать в ячейку, — не только стандартных. По возможности включите поврежденные образцы, легкие форматы, высокие коробки, обернутые связки и планируемые будущие SKU. Такой практический анализ часто показывает, нужен ли проекту другой захват, дополнительная проверка камерой, более консервативная схема палетирования или просто более качественный контроль входящего потока.
