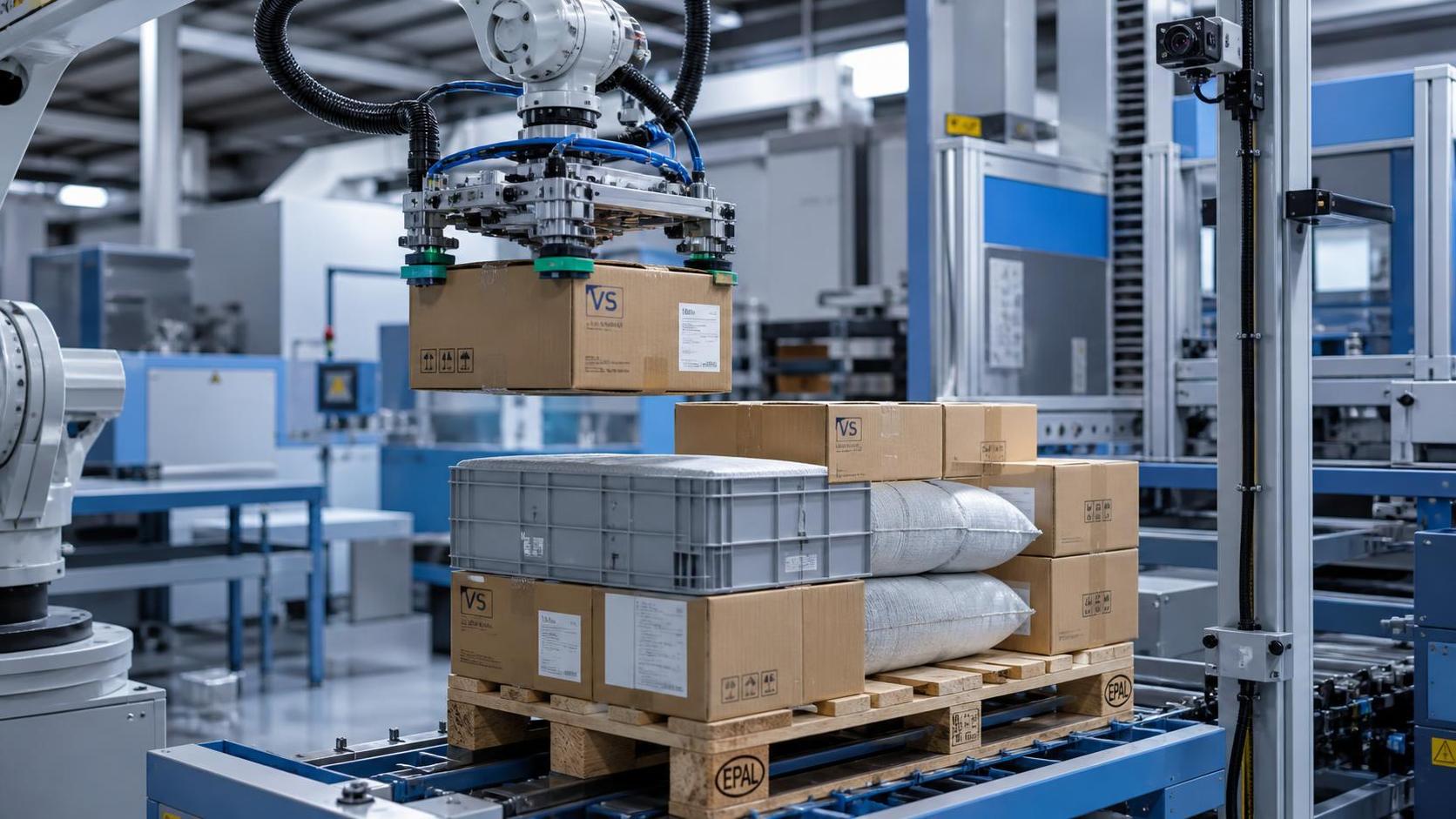

¿Cómo puede un brazo robótico de manipulación para paletizado manejar cargas mixtas?

El paletizado de cargas mixtas es el punto en el que muchos sistemas de final de línea, por lo demás capaces, comienzan a tener dificultades. Apilar un único tamaño de caja de cartón en un patrón repetitivo es relativamente sencillo. Apilar cajas, sacos, bandejas, paquetes y embalajes irregulares en el mismo palé no lo es. El robot debe determinar qué está recogiendo, dónde puede sujetarlo, cómo debe orientarlo y si la siguiente colocación dejará el palé lo suficientemente estable para el enfardado, el transporte con carretilla elevadora y la entrega.

Un brazo robótico de manipulación para paletizado gestiona esta complejidad combinando capacidad mecánica e información. El propio brazo proporciona alcance, capacidad de carga útil y movimientos repetibles. Los sistemas de visión, sensores, pinzas, software de formación de palés y controles de transportadores proporcionan la inteligencia que lo complementa. En una instalación práctica, el robot no está “adivinando” cómo apilar productos mixtos. Sigue reglas basadas en las dimensiones del embalaje, límites de peso, restricciones de apilamiento, identificación del producto y condición física de la carga entrante.

Para los operadores, la pregunta clave suele ser más sencilla: ¿puede el sistema seguir funcionando cuando cambia el pedido? La respuesta es sí, siempre que el proceso de cargas mixtas se diseñe en torno a la variación real de la producción y no a un palé de muestra idealizado.

Las cargas mixtas necesitan identificación antes que movimiento

Un robot no puede construir un palé fiable si cada paquete entrante se trata como si fuera idéntico. La primera tarea consiste en identificar el producto o tipo de embalaje. Dependiendo de la línea, esto puede obtenerse mediante un código de barras, una etiqueta RFID, una base de datos de producción, una etiqueta de cartón, una señal de seguimiento del transportador o un sistema de visión artificial. Una cámara puede comprobar el contorno del paquete, su orientación, la posición de la etiqueta o si una caja ha llegado torcida. La información del código de barras suele ser útil porque puede vincular el paquete físico con una receta de paletizado almacenada en el sistema de control.

Esto es especialmente importante cuando la mezcla de productos cambia con frecuencia. Una planta puede procesar cajas pequeñas por la mañana, paquetes más pesados después del almuerzo y paquetes promocionales más tarde durante el turno. Si el sistema de gestión de almacenes o el controlador de línea transmite los datos correctos del producto al paletizador, el robot puede cambiar su patrón de colocación sin que un operador reprograme manualmente cada posición.

La identificación no se limita a las dimensiones. Una caja de 400 mm puede ser ligera y aplastable, mientras que otra caja con la misma base puede ser densa y adecuada para las capas inferiores del palé. Por lo tanto, una buena lógica de paletizado asigna reglas específicas para cada producto. Estas pueden incluir altura máxima de apilamiento, rotación permitida, límites de voladizo, instrucciones de “mantener en posición vertical”, restricciones de carga superior y si un producto puede salvar huecos entre las cajas inferiores.

La pinza determina lo que realmente significa “mixto”

La herramienta de extremo de brazo suele ser la parte más subestimada de un proyecto de paletizado de cargas mixtas. Una pinza de vacío estándar puede funcionar muy bien con cajas de cartón corrugado selladas y de parte superior plana, pero puede resultar poco fiable con embalajes porosos, bandejas abiertas, superficies polvorientas, paquetes envueltos en película o cajas con recortes. Una pinza de sujeción puede manejar bien las aplicaciones de agarre lateral, pero puede dañar cajas débiles si la fuerza no se controla correctamente.

Por esta razón, muchos sistemas de carga mixta utilizan una configuración de pinza flexible en lugar de un único método de recogida fijo. Las soluciones habituales incluyen ventosas de vacío controladas independientemente, superficies de vacío de espuma, pinzas laterales, herramientas tipo horquilla, ganchos mecánicos para determinados formatos de sacos o pinzas híbridas que combinan vacío y sujeción. La elección correcta depende menos de la marca del robot que de la gama real de paquetes que pasan por la línea.

Los operadores deben prestar especial atención al estado de los embalajes. Un robot puede repetir con precisión un movimiento programado, pero no puede convertir una caja mal sellada en una caja resistente. Si las cajas llegan con la parte superior abombada, solapas sueltas, esquinas dañadas o sellado con cinta inconsistente, el rendimiento de la succión y la calidad del apilamiento variarán. Por lo general, es mejor resolver estos problemas aguas arriba que seguir ajustando parámetros del robot para compensar un embalaje inestable.

Preguntas que conviene plantear antes de seleccionar una pinza

• ¿Son todas las superficies de los paquetes adecuadas para la recogida por vacío, incluidas las cajas recicladas o polvorientas?
• ¿El rango de peso es reducido o un mismo palé puede incluir unidades muy ligeras y muy pesadas?
• ¿Puede sujetarse el producto por el lateral o debe elevarse desde arriba?
• ¿Las etiquetas, uniones, asas o película retráctil interferirán con la zona de recogida?
• ¿El proceso requiere recoger una unidad cada vez o el robot puede levantar varias unidades en una capa?
• ¿Qué sucede cuando la pinza detecta vacío incompleto o un fallo inesperado de recogida?

La última pregunta importa en planta. Un sistema práctico debe tener una secuencia de recuperación definida: rechazar el paquete, colocarlo en una ubicación segura, solicitar confirmación del operador o reintentar dentro de límites controlados. Dejar que el robot repita una recogida fallida sin una regla clara puede interrumpir la línea y generar más problemas de manipulación de los que resuelve.

Los patrones de paletizado se diseñan para la estabilidad, no solo para el máximo aprovechamiento

Un palé denso no es automáticamente un buen palé. Las cargas mixtas son vulnerables al desplazamiento porque los productos difieren en base, rigidez, distribución del peso y fricción. El software de formación de palés debe considerar la secuencia de colocación además de la disposición final. Los productos pesados y rígidos generalmente deben ir en la parte inferior de la pila. Los paquetes más ligeros o sensibles al aplastamiento normalmente necesitan apoyo desde abajo y no deben soportar cargas concentradas.

Un brazo robótico de manipulación para paletizado puede utilizar patrones programados que roten las cajas entre capas, creen disposiciones entrelazadas, reserven un área de base estable y coloquen juntos productos compatibles. También puede evitar esquinas sin apoyo y voladizos excesivos. En algunas aplicaciones, las láminas separadoras, las láminas antideslizantes, los cantoneros o el enfardado estirable forman parte de la solución. Estos materiales no deben considerarse un sustituto de un patrón deficiente; están ahí para respaldar un plan de apilamiento sólido.

Normalmente existe un compromiso. Un patrón que maximiza el aprovechamiento del palé puede requerir más movimiento del robot, cambios de orientación más complejos o un menor margen de confianza para el transporte. Para productos que recorren solo una distancia corta dentro de una fábrica, el patrón aceptable puede diferir del correspondiente a mercancías enviadas a través de múltiples puntos de distribución. El paletizador debe programarse para la ruta logística real, no solo para el aspecto que tiene el palé terminado junto a la línea de producción.

La visión ayuda cuando el flujo entrante no está perfectamente controlado

Los transportadores rara vez presentan cada paquete exactamente en la misma posición. Las cajas pueden girar ligeramente, llegar descentradas o tener una pequeña variación de separación causada por equipos aguas arriba. Un sistema guiado por visión puede localizar el paquete antes de recogerlo y ajustar la trayectoria del robot en consecuencia. Esto resulta útil en operaciones de carga mixta porque las coordenadas de recogida fijas se vuelven menos fiables a medida que cambian las dimensiones y orientaciones de los paquetes.

La visión también puede respaldar controles de calidad. Puede confirmar la presencia de una caja, detectar una desviación importante, verificar la orientación o comparar el perfil visible con un tipo de paquete esperado. Sin embargo, las cámaras tienen límites. Los reflejos de la película estirable, la mala iluminación, las etiquetas dañadas y los productos superpuestos pueden reducir la fiabilidad de detección. Una estación bien diseñada utiliza iluminación controlada, separación adecuada en el transportador y guías físicas cuando son necesarias. El mejor enfoque suele ser una combinación de consistencia mecánica y corrección por visión, en lugar de depender de la visión para resolver todos los problemas aguas arriba.

El paletizador debe comunicarse con los equipos aguas arriba y aguas abajo

El paletizado de cargas mixtas no es una célula robótica aislada. Necesita información oportuna de los equipos de embalaje y una comunicación fiable con dispensadores de palés, transportadores, enfardadoras, impresoras de etiquetas y sistemas de almacén. Si el robot sabe que se aproxima una caja pesada, pero la posición del palé no está disponible, el sistema necesita una estrategia de acumulación. Si un palé está completo pero la enfardadora no está lista, la célula necesita suficiente capacidad de almacenamiento intermedio para evitar una parada aguas arriba.

Por esta razón, el tiempo de ciclo no debe evaluarse únicamente por la velocidad máxima del robot. El rendimiento real depende del tiempo de recogida, los cambios de orientación, la distancia de desplazamiento, la presentación del producto, el cambio de palés, la colocación de láminas y la recuperación ante fallos. En muchas instalaciones, el robot no es el componente más lento; el flujo inconsistente de productos o el almacenamiento intermedio insuficiente aguas abajo constituyen la limitación real.

Un proceso de puesta en marcha sensato prueba más que la lista nominal de productos. Debe incluir el paquete más ligero, el más pesado, la caja difícil de manipular, la caja imperfectamente alineada, el palé parcialmente lleno, el palé completo y el escenario de cambio de producto. Si se prevé un nuevo SKU más adelante, su estructura de datos y su proceso de validación deben considerarse con antelación. Añadir un tamaño de caja a una receta de paletizado es fácil; añadir un paquete con requisitos diferentes de agarre, peso o apilamiento puede no serlo.

La participación del operador no desaparece

La automatización reduce la elevación repetitiva, pero no elimina la necesidad de operadores cualificados. Su función se orienta más hacia la supervisión del flujo de productos, el cambio de consumibles, la confirmación de recetas de paletizado, la gestión de excepciones y la detección de problemas de embalaje antes de que se conviertan en fallos repetidos. Las pantallas claras de interfaz hombre-máquina son valiosas en este caso. Los operadores deben poder ver el patrón de paletizado seleccionado, el SKU actual, el mensaje de fallo, la capacidad restante del palé y las indicaciones de recuperación segura sin navegar por menús de nivel de ingeniería.

La formación debe abarcar más que el arranque y la parada del robot. El personal debe comprender los procedimientos de acceso seguro, qué condiciones activan un enclavamiento, cómo retirar un paquete rechazado y cuándo no debe reiniciarse automáticamente. Una célula de carga mixta puede parecer tranquila durante el funcionamiento normal, pero el riesgo aumenta cuando alguien entra en el área para corregir una caja caída o retirar un producto mal colocado. Los resguardos, escáneres de seguridad, enclavamientos y la evaluación de seguridad local requerida deben planificarse como parte del sistema, no añadirse después de fijar la distribución.

La planificación de cargas mixtas comienza antes de la célula de paletizado

En entornos de fabricación y procesamiento, el rendimiento del paletizado suele verse afectado por la forma en que las piezas o componentes embalados se preparan anteriormente en el flujo de trabajo. Por ejemplo, los fabricantes de torres de acero pueden procesar placas con diferentes patrones de agujeros, marcas y dimensiones antes de clasificar, agrupar o dirigir esas piezas hacia operaciones posteriores. Equipos como unaMáquina CNC de punzonado y marcado para placas de acero pueden respaldar una identificación y un procesamiento consistentes aguas arriba, incluidos el posicionamiento automatizado, el punzonado y el marcado en placas de acero dentro de su rango de trabajo previsto.

Eso no significa que un robot de paletizado manipule placas de acero en bruto de la misma forma que manipula cajas de cartón. Los productos de acero requieren herramientas, cálculos de carga útil, protección de bordes y medidas de seguridad diferentes. La lección más amplia es que la trazabilidad y una presentación consistente de los materiales facilitan la manipulación aguas abajo. Cuando la identidad del producto es clara y el flujo está organizado, el sistema de paletizado tiene menos excepciones que gestionar.

Los proveedores con experiencia en corte, soldadura, mecanizado CNC, preparación de materiales y manipulación robótica a menudo pueden identificar estas conexiones durante las conversaciones sobre distribución. Wuxi Samgins International Trade Co., Ltd., establecida en 2012 en Wuxi, trabaja con una amplia gama de equipos de fabricación, incluidos automatización de soldadura, máquinas de corte CNC, máquinas herramienta, equipos de producción de vigas H y soluciones relacionadas con la manipulación. Para proyectos destinados a diferentes mercados de exportación, los detalles prácticos aún deben confirmarse conforme a la configuración de equipo seleccionada, la distribución del sitio y los requisitos aplicables relacionados con ISO9001 y la CE de la UE.

Errores comunes que hacen que la automatización de cargas mixtas sea más difícil de lo necesario

Un error frecuente es diseñar la célula pensando únicamente en el SKU más vendido. El sistema puede parecer excelente durante las pruebas de aceptación y luego tener dificultades cuando llega un paquete estacional, una caja de producción corta o un paquete de tamaño inusual. Otro error consiste en especificar la carga útil del robot basándose únicamente en el peso del producto. El peso de la pinza, el alcance máximo, la aceleración, el centro de gravedad y una posible configuración de recogida múltiple afectan a la selección real.

También es arriesgado asumir que toda carga mixta necesita una aleatorización completa. Muchas operaciones logran mayor fiabilidad agrupando productos en familias definidas y limitando combinaciones incompatibles. Un palé mixto controlado es más fácil de validar que un palé formado por cualquier artículo en cualquier momento.

Por último, no trate las recetas de paletizado como permanentes. Los embalajes cambian, la calidad de la cinta varía, los proveedores modifican el cartón y los requisitos logísticos evolucionan. Las recetas deben revisarse siempre que cambie el formato de un producto, especialmente si han cambiado sus dimensiones, peso, acabado superficial o condición de apilamiento permitida.

Una célula fiable de carga mixta se basa en variaciones controladas

Un brazo robótico de manipulación para paletizado puede gestionar cargas mixtas eficazmente cuando dispone de información precisa sobre el producto, una pinza adecuada para la gama real de paquetes, reglas de paletizado basadas en la estabilidad y suficiente integración con el resto de la línea. El robot es solo una parte de la solución. La calidad del embalaje, la presentación en el transportador, la gestión de recetas y los procedimientos de recuperación del operador determinan si el sistema seguirá siendo fiable después de las primeras semanas de funcionamiento.

Antes de invertir, recopile muestras de todos los paquetes que puedan entrar en la célula, no solo de los estándar. Incluya muestras dañadas, formatos ligeros, cajas altas, paquetes envueltos y futuros SKU planificados cuando sea posible. Esta revisión práctica suele revelar si el proyecto necesita una pinza diferente, una comprobación adicional por cámara, un patrón de paletizado más conservador o simplemente un mejor control del flujo entrante.
