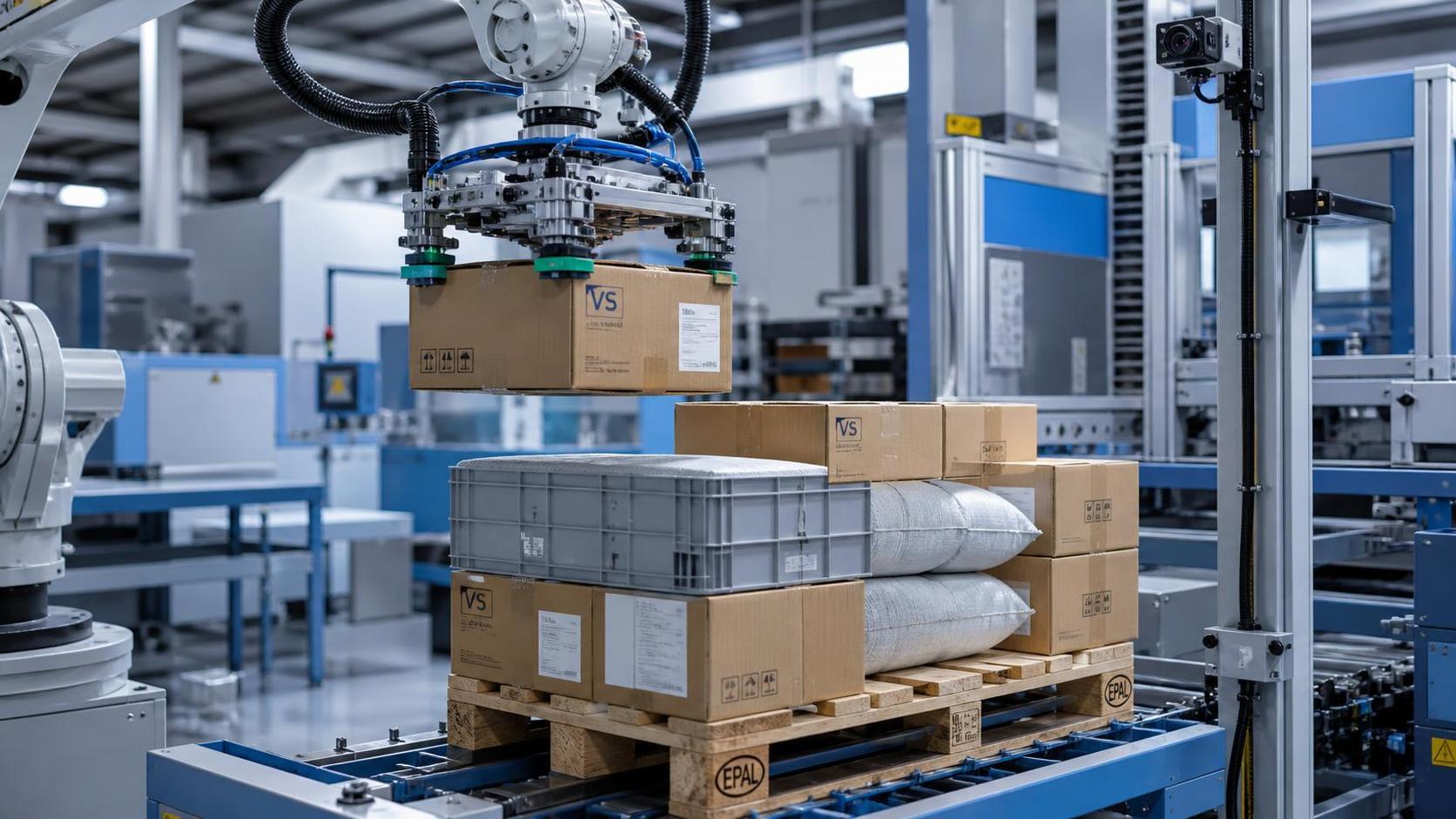

كيف يمكن لذراع روبوت المناولة الخاص بتكديس المنصات التعامل مع الأحمال المختلطة؟

يُعد تكديس الأحمال المختلطة على المنصات من المجالات التي تبدأ فيها العديد من أنظمة نهاية خط الإنتاج القادرة بخلاف ذلك في مواجهة صعوبات. إن تكديس حجم واحد من الصناديق الكرتونية بنمط متكرر أمر بسيط نسبياً. أما تكديس الصناديق والحقائب والصواني والحزم والعبوات غير المنتظمة على المنصة نفسها فليس كذلك. يجب على الروبوت أن يحدد ما الذي يلتقطه، وأين يمكنه إمساكه، وكيف ينبغي توجيهه، وما إذا كان الوضع التالي سيترك المنصة مستقرة بما يكفي للتغليف والنقل بالرافعة الشوكية والتسليم.

يدير ذراع روبوت المناولة الخاص بتكديس المنصات هذا التعقيد من خلال الجمع بين القدرة الميكانيكية والمعلومات. يوفر الذراع نفسه مدى الوصول وقدرة الحمولة والحركة القابلة للتكرار. وتوفر أنظمة الرؤية والمستشعرات والقوابض وبرامج بناء المنصات وعناصر التحكم في الناقلات الذكاء المحيط به. في التركيب العملي، لا يقوم الروبوت «بتخمين» كيفية تكديس المنتجات المختلطة. بل يتبع قواعد مبنية على أبعاد العبوات وحدود الوزن وقيود التكديس وتعريف المنتج والحالة المادية للحمل الوارد.

بالنسبة للمشغلين، يكون السؤال الرئيسي عادةً أبسط: هل يمكن للنظام الاستمرار في العمل عند تغير الطلب؟ الإجابة هي نعم، شريطة أن تُصمم عملية الأحمال المختلطة وفقاً لتباين الإنتاج الفعلي بدلاً من منصة نموذجية مثالية.

تحتاج الأحمال المختلطة إلى التعريف قبل أن تحتاج إلى الحركة

لا يمكن للروبوت بناء منصة موثوقة إذا عوملت كل عبوة واردة على أنها متطابقة. تتمثل المهمة الأولى في تحديد المنتج أو نوع العبوة. وفقاً لخط الإنتاج، قد تأتي هذه المعلومات من باركود أو علامة RFID أو قاعدة بيانات الإنتاج أو ملصق الصندوق أو إشارة تتبع الناقل أو نظام الرؤية الآلية. يمكن للكاميرا التحقق من محيط العبوة واتجاهها وموضع الملصق، أو ما إذا كان الصندوق قد وصل مائلاً. وغالباً ما تكون معلومات الباركود مفيدة لأنها تستطيع ربط العبوة المادية بوصفة منصة مخزنة في نظام التحكم.

يكتسب هذا أهمية خاصة عندما يتغير مزيج المنتجات بشكل متكرر. فقد يشغّل المصنع صناديق صغيرة في الصباح، وعبوات أثقل بعد الغداء، وحزماً ترويجية في وقت لاحق من الوردية. إذا مرر نظام إدارة المستودع أو متحكم الخط بيانات المنتج الصحيحة إلى جهاز تكديس المنصات، فيمكن للروبوت تغيير نمط الوضع دون أن يعيد المشغل برمجة كل موضع يدوياً.

لا يقتصر التعريف على الأبعاد فقط. فقد يكون صندوق بطول 400 mm خفيفاً وقابلاً للسحق، في حين قد يكون صندوق آخر بالبصمة نفسها كثيفاً ومناسباً للطبقات السفلية من المنصة. لذلك يخصص منطق المنصة الجيد قواعد خاصة بكل منتج. ويمكن أن تشمل هذه القواعد الحد الأقصى لارتفاع التكديس، والدوران المسموح به، وحدود عدم البروز، وتعليمات «يُحفظ قائماً»، وقيود التحميل العلوي، وما إذا كان المنتج يمكنه تجسير الفجوات بين الصناديق السفلية.

القابض هو ما يحدد المعنى الفعلي لكلمة «مختلط»

غالباً ما تكون أداة نهاية الذراع الجزء الأكثر استهانة به في مشروع تكديس المنصات ذات الأحمال المختلطة. قد يعمل قابض تفريغ قياسي بكفاءة كبيرة مع الصناديق الكرتونية المموجة المغلقة ذات الأسطح العلوية المستوية، لكنه قد يكون غير موثوق مع العبوات المسامية أو الصواني المفتوحة أو الأسطح المغبرة أو الحزم المغلفة بالفيلم أو الصناديق ذات الفتحات. وقد يتعامل القابض المِشبكي بكفاءة مع تطبيقات الإمساك من الجانب، إلا أنه قد يتلف الصناديق الضعيفة إذا لم تُتحكم القوة بشكل مناسب.

لهذا السبب، تستخدم العديد من أنظمة الأحمال المختلطة ترتيب قابض مرناً بدلاً من طريقة التقاط ثابتة واحدة. تشمل الحلول الشائعة كؤوس تفريغ يتم التحكم بها بشكل مستقل، وأسطح تفريغ رغوية، ومشابك جانبية، وأدوات على شكل شوكة، وخطافات ميكانيكية لبعض أشكال الأكياس، أو قوابض هجينة تجمع بين التفريغ والتثبيت. يعتمد الاختيار الصحيح بدرجة أقل على علامة الروبوت التجارية وبدرجة أكبر على النطاق الفعلي للعبوات المارة عبر الخط.

ينبغي للمشغلين إيلاء اهتمام كبير لحالة العبوة. يستطيع الروبوت تكرار حركة مبرمجة بدقة، لكنه لا يستطيع تحويل صندوق سيئ الإغلاق إلى صندوق قوي. إذا وصلت الصناديق بقمم منحنية أو ألسنة مفكوكة أو زوايا تالفة أو إغلاق غير متسق بالشريط اللاصق، فسيتغير أداء الشفط وجودة التكديس. وعادةً ما يكون من الأفضل معالجة هذه المشكلات في المراحل السابقة بدلاً من الاستمرار في ضبط معلمات الروبوت لتعويض التغليف غير المستقر.

أسئلة يجدر طرحها قبل اختيار القابض

• هل جميع أسطح العبوات مناسبة للالتقاط بالتفريغ، بما في ذلك الصناديق المعاد تدويرها أو المغبرة؟
• هل نطاق الوزن ضيق، أم يمكن أن تتضمن منصة واحدة وحدات خفيفة جداً وأخرى ثقيلة جداً؟
• هل يمكن إمساك المنتج من الجانب، أم يجب رفعه من الأعلى؟
• هل ستتداخل الملصقات أو الدرزات أو المقابض أو فيلم الانكماش مع منطقة الالتقاط؟
• هل تتطلب العملية التقاط وحدة واحدة في كل مرة، أم يمكن للروبوت رفع عدة وحدات ضمن طبقة؟
• ماذا يحدث عندما يكتشف القابض تفريغاً غير مكتمل أو فشل التقاط غير متوقع؟

السؤال الأخير مهم في أرضية المصنع. ينبغي أن يحتوي النظام العملي على تسلسل استرداد محدد: رفض العبوة، أو وضعها في موقع آمن، أو طلب تأكيد المشغل، أو إعادة المحاولة ضمن حدود مضبوطة. إن ترك الروبوت يكرر عملية التقاط فاشلة من دون قاعدة واضحة يمكن أن يعطل الخط ويخلق مشكلات مناولة أكثر مما يحل.

تُبنى أنماط المنصات حول الاستقرار، وليس فقط حول أقصى تعبئة

المنصة الكثيفة ليست بالضرورة منصة جيدة. فالأحمال المختلطة معرضة للتحرك لأن المنتجات تختلف في البصمة والصلابة وتوزيع الوزن والاحتكاك. يحتاج برنامج بناء المنصات إلى مراعاة تسلسل الوضع بالإضافة إلى الترتيب النهائي. تنتمي المنتجات الثقيلة والصلبة عموماً إلى الجزء السفلي من التكديس. أما العبوات الأخف أو الحساسة للسحق فتحتاج عادةً إلى دعم من الأسفل ولا ينبغي أن تحمل أحمالاً مركزة.

يمكن لذراع روبوت المناولة الخاص بتكديس المنصات استخدام أنماط مبرمجة تدير الصناديق بين الطبقات، وتنشئ ترتيبات متشابكة، وتحجز منطقة قاعدة مستقرة، وتضع المنتجات المتوافقة معاً. كما يمكنه تجنب الزوايا غير المدعومة والبروز المفرط. في بعض التطبيقات، تكون فواصل الطبقات وألواح منع الانزلاق وألواح الزوايا أو التغليف المطاطي جزءاً من الحل. ولا ينبغي النظر إلى هذه المواد كبديل عن نمط سيئ؛ فهي موجودة لدعم خطة تكديس سليمة.

يوجد عادةً حل وسط. فقد يتطلب نمط يزيد استخدام المنصة إلى أقصى حد حركة روبوت أكثر، أو تغييرات اتجاه أكثر تعقيداً، أو هامش ثقة أقل للنقل. بالنسبة للمنتجات التي تنتقل مسافة قصيرة فقط داخل مصنع، قد يختلف النمط المقبول عن البضائع التي تُشحن عبر نقاط توزيع متعددة. ينبغي برمجة جهاز تكديس المنصات وفقاً لمسار الخدمات اللوجستية الفعلي، وليس فقط وفقاً لمظهر المنصة المكتملة بجانب خط الإنتاج.

تساعد الرؤية عندما لا يكون التدفق الوارد مضبوطاً بشكل مثالي

نادراً ما تقدم الناقلات كل عبوة في الموضع نفسه تماماً. قد تدور الصناديق قليلاً، أو تصل خارج المركز، أو يكون لديها اختلاف بسيط في الفجوة بسبب المعدات السابقة في الخط. يمكن لنظام موجّه بالرؤية تحديد موقع العبوة قبل الالتقاط وتعديل مسار الروبوت وفقاً لذلك. وهذا مفيد في عمليات الأحمال المختلطة لأن إحداثيات الالتقاط الثابتة تصبح أقل موثوقية مع تغير أبعاد العبوات واتجاهاتها.

يمكن للرؤية أيضاً دعم فحوصات الجودة. فقد تؤكد وجود صندوق، أو تكتشف انحرافاً كبيراً، أو تتحقق من الاتجاه، أو تقارن الشكل المرئي بنوع العبوة المتوقع. ومع ذلك، للكاميرات حدود. يمكن أن يقلل الوهج الناتج عن فيلم التمدد والإضاءة الضعيفة والملصقات التالفة والمنتجات المتداخلة من موثوقية الاكتشاف. تستخدم المحطة المصممة جيداً إضاءة مضبوطة وتباعداً مناسباً للناقلات وأدلة مادية عند الضرورة. وغالباً ما يكون أفضل نهج هو الجمع بين الاتساق الميكانيكي وتصحيح الرؤية، بدلاً من الاعتماد على الرؤية لحل كل مشكلة في المراحل السابقة.

يجب أن يتواصل جهاز تكديس المنصات مع المعدات السابقة واللاحقة

تكديس الأحمال المختلطة ليس خلية روبوت مستقلة. فهو يحتاج إلى معلومات في الوقت المناسب من معدات التغليف، وإلى مصافحة اتصال موثوقة مع موزعات المنصات والناقلات وآلات التغليف والطابعات الملصقة وأنظمة المستودعات. إذا كان الروبوت يعلم باقتراب صندوق ثقيل لكن موضع المنصة غير متاح، فيحتاج النظام إلى استراتيجية تراكم. وإذا اكتملت منصة ولكن آلة التغليف غير جاهزة، فتحتاج الخلية إلى سعة تخزين مؤقت كافية لمنع توقف المراحل السابقة.

لهذا السبب، لا ينبغي تقييم زمن الدورة بناءً على السرعة القصوى للروبوت فقط. يعتمد المعدل الحقيقي على زمن الالتقاط وتغييرات الاتجاه ومسافة الحركة وتقديم المنتج وتبديل المنصة ووضع الفواصل واستعادة الأعطال. في العديد من المنشآت، لا يكون الروبوت أبطأ مكون؛ بل يكون تدفق المنتج غير المتسق أو التخزين المؤقت غير الكافي في المراحل اللاحقة هو القيد الفعلي.

تختبر عملية تشغيل أولية معقولة أكثر من قائمة المنتجات الاسمية. يجب أن تشمل أخف عبوة وأثقل عبوة وصندوقاً غير مريح وصندوقاً غير محاذٍ تماماً ومنصة ممتلئة جزئياً ومنصة كاملة وسيناريو تغيير المنتج. إذا كان من المتوقع إضافة SKU جديد لاحقاً، فينبغي مراعاة بنية بياناته وعملية التحقق منه مبكراً. إن إضافة حجم صندوق واحد إلى وصفة منصة أمر سهل؛ أما إضافة عبوة ذات متطلبات مختلفة للإمساك أو الوزن أو التكديس فقد لا تكون كذلك.

لا يختفي دور المشغل

تقلل الأتمتة من الرفع المتكرر، لكنها لا تلغي الحاجة إلى مشغلين مهرة. يتحول دورهم نحو مراقبة تدفق المنتج وتغيير المواد الاستهلاكية وتأكيد وصفات المنصات ومعالجة الاستثناءات واكتشاف مشكلات التغليف قبل أن تتحول إلى أعطال متكررة. وتكون شاشات واجهة الإنسان والآلة الواضحة ذات قيمة هنا. ينبغي أن يتمكن المشغلون من رؤية نمط المنصة المحدد وSKU الحالي ورسالة العطل والسعة المتبقية للمنصة وإرشادات الاسترداد الآمن دون التنقل عبر قوائم بمستوى هندسي.

ينبغي أن يغطي التدريب ما هو أكثر من بدء الروبوت وإيقافه. يحتاج الموظفون إلى فهم إجراءات الوصول الآمن، والظروف التي تؤدي إلى تفعيل قفل الأمان، وكيفية إزالة عبوة مرفوضة، ومتى لا ينبغي إعادة التشغيل تلقائياً. قد تبدو خلية الأحمال المختلطة هادئة أثناء التشغيل العادي، لكن الخطر يزداد عندما يدخل شخص إلى المنطقة لتصحيح صندوق سقط أو إزالة منتج موضوع في غير مكانه. ينبغي تخطيط الحواجز الواقية وماسحات السلامة وأقفال الأمان وتقييم السلامة المحلي المطلوب كجزء من النظام، لا إضافتها بعد تثبيت التخطيط.

يبدأ تخطيط الأحمال المختلطة قبل خلية تكديس المنصات

في بيئات التصنيع والمعالجة، غالباً ما يتأثر أداء تكديس المنصات بكيفية إعداد الأجزاء أو المكونات المعبأة في مراحل سابقة من سير العمل. على سبيل المثال، قد يعالج مصنعو الأبراج الفولاذية ألواحاً ذات أنماط ثقوب وعلامات وأبعاد متنوعة قبل فرز هذه الأجزاء أو تجميعها في حزم أو توجيهها نحو العمليات اللاحقة. يمكن لمعدات مثل آلة تثقيب ووضع علامات CNC للألواح الفولاذية دعم التعريف والمعالجة المتسقين في المراحل السابقة، بما في ذلك التموضع الآلي والتثقيب ووضع العلامات على الألواح الفولاذية ضمن نطاق العمل المقصود لها.

هذا لا يعني أن روبوت تكديس المنصات يتعامل مع الألواح الفولاذية الخام بالطريقة نفسها التي يتعامل بها مع الصناديق. تتطلب المنتجات الفولاذية أدوات مختلفة وحسابات حمولة وحماية للحواف وإجراءات سلامة. الدرس الأوسع هو أن إمكانية التتبع والتقديم المتسق للمواد يجعلان المناولة اللاحقة أسهل. فعندما تكون هوية المنتج واضحة ويكون التدفق منظماً، يكون لدى نظام تكديس المنصات استثناءات أقل لإدارتها.

يمكن للموردين ذوي الخبرة في القطع واللحام والتشغيل الآلي CNC وإعداد المواد والمناولة الروبوتية في كثير من الأحيان تحديد هذه الروابط أثناء مناقشات التخطيط. تعمل Wuxi Samgins International Trade Co., Ltd.، التي تأسست في عام 2012 في Wuxi، مع نطاق واسع من معدات التصنيع، بما في ذلك أتمتة اللحام وآلات القطع CNC وآلات التشغيل ومعدات إنتاج العوارض H والحلول المتعلقة بالمناولة. وبالنسبة للمشروعات التي تخدم أسواق تصدير مختلفة، لا تزال التفاصيل العملية بحاجة إلى تأكيد مقابل تكوين المعدات المختار وتخطيط الموقع والمتطلبات ذات الصلة بـ ISO9001 وEU CE المعمول بها.

أخطاء شائعة تجعل أتمتة الأحمال المختلطة أصعب من اللازم

أحد الأخطاء المتكررة هو تصميم الخلية وفقاً لـ SKU الأكثر مبيعاً فقط. فقد يبدو النظام ممتازاً أثناء اختبار القبول، ثم يواجه صعوبة عند وصول عبوة موسمية أو صندوق إنتاج قصير أو حزمة ذات حجم غير معتاد. والخطأ الآخر هو تحديد حمولة الروبوت استناداً إلى وزن المنتج فقط. إذ يؤثر وزن القابض وأقصى مدى الوصول والتسارع ومركز الثقل وتكوين الالتقاط المتعدد المحتمل كلها في الاختيار الفعلي.

كما أنه من المخاطرة افتراض أن كل حمل مختلط يحتاج إلى عشوائية كاملة. تحقق العديد من العمليات موثوقية أكبر من خلال تجميع المنتجات في عائلات محددة والحد من التركيبات غير المتوافقة. فالمنصة المختلطة المضبوطة أسهل في التحقق من منصة مبنية من أي عنصر في أي وقت.

وأخيراً، لا تعامل وصفات المنصات على أنها دائمة. تتغير العبوات، وتتفاوت جودة الشريط اللاصق، ويغير الموردون ألواح الكرتون، وتتطور متطلبات الخدمات اللوجستية. ينبغي مراجعة الوصفات كلما تغير تنسيق المنتج، ولا سيما إذا تغيرت أبعاده أو وزنه أو تشطيب سطحه أو حالة التكديس المسموح بها.

تُبنى خلية أحمال مختلطة موثوقة على التباين المضبوط

يمكن لذراع روبوت المناولة الخاص بتكديس المنصات التعامل بفعالية مع الأحمال المختلطة عندما تتوفر لديه معلومات دقيقة عن المنتج، وقابض ملائم للنطاق الفعلي للعبوات، وقواعد للمنصات تستند إلى الاستقرار، وتكامل كافٍ مع بقية الخط. الروبوت ليس سوى جزء واحد من الحل. فجودة العبوة وطريقة تقديمها على الناقل وإدارة الوصفات وإجراءات استرداد المشغل هي التي تحدد ما إذا كان النظام سيبقى موثوقاً بعد الأسابيع الأولى من التشغيل.

قبل الاستثمار، اجمع عينات من كل عبوة قد تدخل الخلية، وليس العينات القياسية فقط. أدرج عينات تالفة وتنسيقات خفيفة الوزن وصناديق طويلة وحزماً مغلفة وSKU مستقبلية مخططاً لها حيثما أمكن. غالباً ما تكشف هذه المراجعة العملية ما إذا كان المشروع يحتاج إلى قابض مختلف أو فحص إضافي بالكاميرا أو نمط منصة أكثر تحفظاً أو ببساطة تحكماً أفضل في التدفق الوارد.
