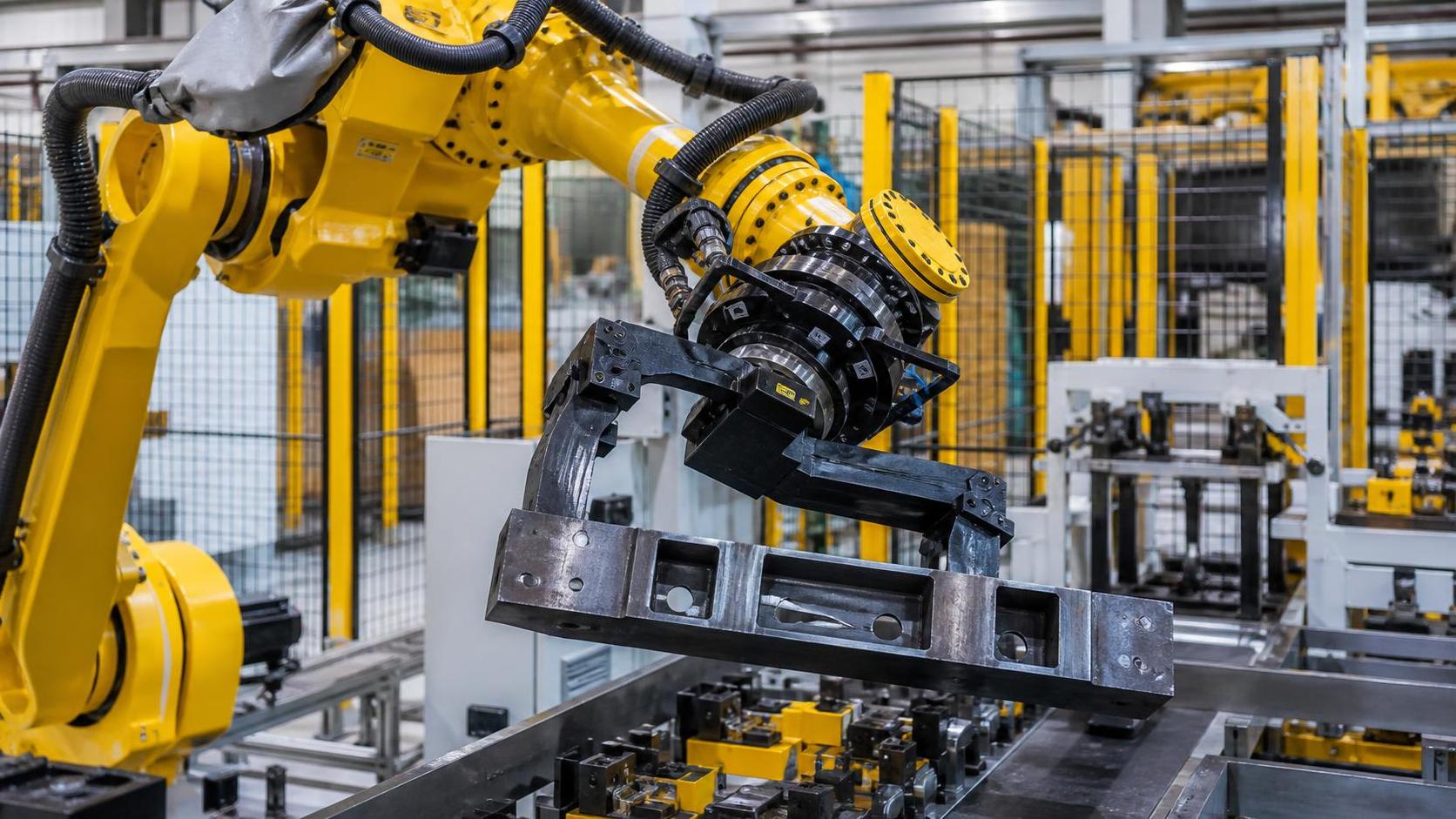

الحركات التي تحدد ما إذا كان ذراع الروبوت سيعمل على أرضية المصنع

بالنسبة إلى ذراع روبوت مناولة مخصص لتصنيع المعادن، فإن أهم الحركات لا تكون عادةً تلك التي تبدو مثيرة للإعجاب في ورقة المواصفات. قد يكون مدى الوصول الطويل أو تصنيف الحمولة المرتفع ضروريين، لكن استقرار الإنتاج يعتمد بصورة أكثر مباشرة على قدرة الذراع على الاقتراب من القطعة، والتحكم في اتجاهها، وتجنب المعدات المحيطة، ووضعها بشكل متكرر دون استهلاك وقت دورة مفرط.

في معظم خلايا التصنيع، تستحق أربع قدرات حركية اهتماماً مبكراً: حركة القاعدة والكتف للوصول، وحركة المرفق لمدى الوصول والخلوص، واتجاه المعصم للتحكم في القابض، والحركة المنسقة متعددة المحاور لعمليات النقل السلسة. وتتغير أهميتها النسبية وفقاً لهندسة القطعة، وتصميم التجهيزات، وآلة المعالجة، ونقاط التسليم. فالروبوت المناسب لنقل الصفائح المسطحة بين الناقلات قد لا يكون ملائماً لتحميل التجميعات الملحومة الإنشائية، أو تدوير مقاطع الأنابيب، أو تقديم نهايات العوارض إلى محطة تشغيل آلي.

لذلك ينبغي أن يبدأ التقييم الفني بالحركة المطلوبة عند نقطة الالتقاط ونقطة المعالجة ونقطة الوضع. ويجب أن ينفذ الروبوت كل موضع ضمن التخطيط الفعلي، باستخدام أداة نهاية الذراع الفعلية وتمثيل واقعي لقطعة العمل، بدلاً من مجرد الوصول إلى نقطة مثالية في فضاء مفتوح.

حركة القاعدة والكتف تحدد الوصول القابل للاستخدام

تحمل المحاور الأولى للذراع المفصلية معظم نطاق الوصول. يتيح دوران القاعدة للروبوت خدمة محطات متعددة أو الانتقال بين رف التغذية وباب الآلة. وترفع حركة الكتف الذراع وتخفضها، وتؤثر بقوة في قدرتها على الوصول إلى داخل التجهيزات، أو فوق سياج السلامة، أو عبر ناقل.

تكون هذه الحركات أكثر أهمية عندما تحتوي الخلية على منطقة عمل واسعة أو عندما يتعين على الروبوت خدمة عدة آلات. كما أنها تحدد ما إذا كان الروبوت يستطيع الاقتراب من القطعة من اتجاه عملي. فقد يكون الموقع قابلاً للوصول نظرياً، لكنه يظل غير قابل للاستخدام إذا مر الذراع العلوي عبر خط السياج، أو اصطدم بغلاف الآلة، أو حجب مسار وصول المشغل.

في تصنيع المعادن، نادراً ما يكون الوصول مجرد مسألة مسافة أفقية. فقد تكون الصفائح موضوعة بشكل مسطح ومنخفض؛ وقد تُجهز الإطارات المصنعة في وضع قائم؛ وقد تتطلب مكونات العوارض اقتراب القابض من الأعلى أو الجانب أو بزاوية. ويجب أن يمتلك محور الكتف نطاقاً كافياً لتنفيذ هذه الاقترابات دون إجبار المعصم على الاقتراب من وضع تفردي أو تكوين وضعية تمدد مفرط للذراع.

لا يعني مدى الوصول الأطول تلقائياً أنه أفضل. فمع تمدد الذراع، قد يصبح الانحراف الهيكلي، وسلوك التوقف، وحركة الكابلات، والحساسية لعزم قصور الحمولة أكثر أهمية. وقد يوفر روبوت أقصر مركباً بالقرب من المعدات وضعاً أكثر اتساقاً من طراز أكبر يعمل قرب حافة نطاقه. ويحافظ التخطيط المفضل على مواضع الالتقاط والوضع الأكثر حساسية للدقة ضمن جزء مركزي مريح من مساحة عمل الروبوت.

حركة المرفق غالباً ما تكون محور الخلوص

من السهل التقليل من أهمية محور المرفق لأنه يُعامل عادةً كجزء من مدى الوصول الكلي للروبوت. لكن في خلايا التصنيع، غالباً ما يحدد ما إذا كان الذراع يستطيع التنقل حول المشابك، وأعمدة التجهيزات، وحواجز الآلة، وأعشاش القطع، والطاولات الدوارة، وقطع العمل المجاورة.

قد يكون الذراع قادراً على وضع قطعة عند الإحداثيات النهائية الصحيحة، لكنه يفشل أثناء المسار إلى تلك النقطة. على سبيل المثال، قد يحتاج قابض يحمل مكوناً من صفائح معدنية مثنية إلى دخول منطقة مكبس الثني دون أن يندفع المرفق نحو هيكل الآلة. وقد يحتاج روبوت يقوم بتحميل تجهيز لحام إلى خفض مكون عبر فتحة ضيقة قبل تدويره إلى موضع التثبيت. وتطرح المقاطع الإنشائية المشكلة نفسها على نطاق أكبر: إذ تصبح القطعة نفسها عائقاً متحركاً يجب أن تخلو زواياه وبروزاته من مكونات الخلية.

لهذا السبب، لا تكفي رسومات مدى الوصول وحدها. يجب أن يتضمن نموذج التقييم الحجم الكامل الذي تمسحه الذراع والأداة والكابلات والقطعة. كما ينبغي أن يغطي مسار عودة الروبوت بعد التحرير، إذ إن مسار الإدخال الخالي من التصادم لا يضمن خروجاً دون عوائق.

تزيد عائلات القطع من تعقيد القرار. إذا كانت الخلية تتعامل مع مقاس واحد فقط من الصفائح مضبوط جيداً، فقد يكون التخطيط المصمم خصيصاً عملياً. أما إذا كانت تعالج أطوال عوارض أو مقاطع أو تجهيزات أو تجميعات متغيرة، فإن مرونة المرفق تكتسب قيمة أكبر. وينبغي أن يمتلك الروبوت تكوينات بديلة كافية للمفاصل للوصول إلى الموضع النهائي نفسه عبر وضعيات مختلفة عندما يكون المسار المفضل محجوباً.

محاور المعصم تتحكم في القطعة، وليس في الأداة فقط

في تطبيقات المناولة، يكون المعصم في كثير من الأحيان الجزء الأهم في نظام الحركة. يستخدم الروبوت سداسي المحاور عادةً ثلاثة محاور للمعصم للتحكم في التدحرج والميل والانحراف عند أداة نهاية الذراع. وتتيح هذه المرونة للروبوت إبقاء القابض مستوياً، أو تدوير مكون للمعالجة اللاحقة، أو محاذاة مقطع مع محدد موضع، أو الحفاظ على زاوية الاقتراب المطلوبة بينما تتحرك محاور الذراع الأكبر حول العوائق.

يصبح دوران المعصم مهماً بشكل خاص عندما يجب الحفاظ على اتجاه القطعة. فقد يحتاج قابض تفريغ يتعامل مع صفيحة رقيقة إلى البقاء قريباً من المستوى لتجنب انزلاق القطعة أو انحنائها. ويحتاج قابض مغناطيسي يحمل صفيحة إنشائية إلى خلوص كافٍ للتحرير بأمان دون سحب القطعة عبر أسطح التحديد. ويمكن للقوابض الشوكية والمشابك والقوابض الميكانيكية أن تفرض حدوداً خاصة بها على الاتجاه، ولا سيما عند تعشيقها مع الثقوب أو الحواف أو الحواف غير المنتظمة.

بالنسبة إلى خلايا اللحام والتجميع، تؤثر دقة الاتجاه مباشرةً في جودة التركيب. فقد تُسلَّم القطعة ضمن قابلية التكرار الموضعية المعلنة للروبوت، لكنها تظل في وضع غير صحيح إذا كانت زاوية المعصم غير متسقة. ويمكن أن تصبح الأخطاء الدورانية الصغيرة ملحوظة عند الطرف البعيد لمكون طويل، أو عند نقاط تحديد مقترنة، أو عندما يجب أن يلتقي المكون بتجميع موضوع مسبقاً.

ينبغي للمقيّمين الفصل بين قابلية التكرار الموضعية وقابلية تكرار الاتجاه. تصف الأولى مدى اتساق عودة الروبوت إلى نقطة ما. أما الثانية فتتحكم في مدى اتساق تقديم القابض للقطعة. وينبغي تقييم كلتيهما باستخدام الأداة والحمولة المقصودتين، لأن القابض الكبير أو اللامركزي يزيد من أثر الانحرافات الصغيرة في زاوية المعصم.

الدوران المستمر وإدارة الكابلات

تستحق حدود حركة محور المعصم الاهتمام عندما يتعين تدوير القطع بصورة متكررة. قد يحتاج روبوت ينقل القطع المشكّلة من مكبس الثني إلى تجهيز اللحام إلى تدوير بمقدار 90 درجة أو 180 درجة في كل دورة. وإذا كان برنامج الحركة يلف محوراً واحداً للمعصم مراراً في الاتجاه نفسه، فقد يقترب الروبوت في النهاية من حد المحور ويتطلب حركة فك للالتفاف. وتضيف حركة الاستعادة الإضافية هذه وقتاً، ويمكن أن تعطل خلية متوازنة.

يُعد توجيه الكابلات جزءاً من هذا التقييم. إذ يمكن لرذاذ اللحام، والحواف الحادة، والغبار الكاشط، والدوران المتكرر أن تقصر عمر حزم الكابلات المكشوفة. والوضعية المرغوبة للروبوت هي التي تمنح المعصم حرية الدوران المطلوبة مع إبقاء الخراطيم وأسلاك المستشعرات وتوصيلات القابض بعيداً عن مناطق الانحشار وقطع العمل الساخنة.

الحركة المنسقة تحدد زمن الدورة واستقرار القطعة

تُعد سرعات المحاور الفردية مهمة، لكن المقياس الأكثر فائدة هو الحركة المنسقة تحت الحمل. فالروبوت لا يحرك مفصلاً واحداً في كل مرة أثناء الإنتاج. بل يسرّع عدة محاور معاً، ويحمل قطعة عبر مسار، ويبطئ قرب الهدف، وغالباً ما يدمج حركة في الحركة التالية.

قد تكون السرعة القصوى العالية المعلنة للمفصل مضللة عندما يحمل الروبوت قطعة تصنيع كبيرة أو غير متوازنة أو مرنة. فقد تخفض وحدة التحكم التسارع للبقاء ضمن حدود العزم، أو لتجنب الاهتزاز المفرط، أو للحفاظ على التحكم بالمسار. كما أن الصفيحة الطويلة أو حزمة الأنابيب أو الإطار الملحوم له سلوكه الديناميكي الخاص. وقد تتسبب البدايات المفاجئة في تذبذب؛ وقد تؤدي التوقفات المفاجئة إلى تحريك قطعة العمل داخل القابض أو إلى تأخير استقرار قبل الوضع الدقيق.

المتطلب العملي هو ملف حركة سريع حيث يكون الخلوص كبيراً ومتحكم فيه حيث تكون المحاذاة مهمة. وقد يستخدم البرنامج المصمم جيداً انتقالاً مدمجاً بين المحطات، وسرعة مخفضة قرب المشابك والمحددات، وخطوة تأكيد قصيرة قبل التحرير. وغالباً ما ينتج عن هذا النهج دورة إجمالية أكثر موثوقية من محاولة تشغيل كل حركة بأعلى سرعة متاحة.

ينبغي أن يشمل تقييم الحمولة القابض، والمحولات، والمستشعرات، والكابلات التي تحملها الذراع، وأقصى قطعة عمل. ومن الأهمية نفسها مركز ثقل الحمل وعزم القصور الذاتي. قد يرفع الروبوت قطعة ضمن تصنيف حمولته الاسمي، لكنه يواجه تسارعاً منخفضاً أو حركة معصم مقيدة إذا كانت القطعة طويلة أو لا مركزية أو يصعب موازنتها. ويجب تطبيق بيانات حمل المورد على التكوين الفعلي لنهاية الذراع، وليس فقط على كتلة القطعة المجردة.

تتغير قدرة الحركة وفقاً لعملية التصنيع

يعتمد التكوين الصحيح للمحاور على ما يخدمه الروبوت. فقد تعطي عملية نقل المواد المسطحة بين آلة قطع بالليزر ومنطقة تكديس الأولوية لمدى الوصول والالتقاط المنخفض والنقل السلس والقدرة على إبقاء الصفائح مستوية. وقد يتطلب المعصم اتجاهاً أقل تعقيداً مما في خلية تجميع لحام، رغم أن ترهل الصفائح واستقرار قابض التفريغ قد يفرضان تحكماً دقيقاً في التسارع.

تتطلب خدمة مكبس الثني مجموعة حركات أكثر تطلباً. إذ يتعين على الروبوت غالباً تدوير الصفيحة بين الثنيات، والاقتراب من العِدّة بأمان، وتجنب التداخل مع المقياس الخلفي، ودعم القطعة أثناء التشكيل. وقد يكون نظام بسبعة محاور أو مسار خطي خارجي أو محور مساعد منسق مبرراً عندما لا يستطيع روبوت ثابت سداسي المحاور الحفاظ على الخلوص عبر تسلسل الثني المطلوب.

يركز التصنيع الإنشائي بصورة خاصة على الخلوص والاتجاه. فقد تكون مكونات مثل عوارض H، والعوارض الصندوقية، والعوارض العرضية، والأعمدة كبيرة مقارنةً بنطاق الروبوت. وعندما تنتقل هذه القطع بين عمليات القطع والتركيب واللحام والتشطيب، ينبغي أن تحدد خطة المناولة كيفية دعم المقطع، وأماكن إمساكه، والدورانات المطلوبة قبل كل محطة.

على سبيل المثال، قد تتطلب عملية تفريز الوجه أن تصل نهاية العارضة بشكل متعامد ومستقر بحيث يدعم السطح المشغول تركيباً دقيقاً للحام أو التجميع اللاحق. وفي خط يضم معدات مثل آلة تفريز الواجهة NC القياسية، يجب تقييم الروبوت أو نظام النقل مقابل اتجاه تحميل الآلة، ووصول المشبك، وأبعاد نهاية العارضة، والدقة المتوقعة عند التسليم. وينبغي التعامل مع قدرة التشغيل وحركة الروبوت كواجهة واحدة، لأن الوجه المفرز بدقة لا يعوض التموضع غير المتسق أثناء النقل اللاحق.

قابلية التكرار أهم من الدقة المطلقة في كثير من الخلايا

في التحميل والتفريغ المتكرر، تكون قابلية تكرار الروبوت عادةً أكثر قيمة من الدقة المطلقة. فإذا عاد الروبوت إلى الموقع المبرمج نفسه باستمرار، يمكن للتجهيزات ودبابيس التحديد والمستشعرات أو تصحيح الرؤية إدارة الانحرافات المتوقعة. أما ضعف قابلية التكرار فينتج عنه تباين لا تستطيع التجهيزات استيعابه بسهولة.

ولا ينبغي استخدام هذا التمييز للتقليل من أهمية الدقة. تصبح الدقة المطلقة أكثر أهمية عندما يتعين على الروبوت العمل عبر مساحة عمل كبيرة، أو تبادل البرامج بين خلايا متعددة، أو استخدام البرمجة غير المتصلة، أو وضع القطع بأدنى قدر من التحديد الميكانيكي. ويمكن أن تؤثر تغيرات درجة الحرارة، وجودة تثبيت القاعدة، وحالة المعايرة، والخلوص العكسي للتروس، وتحميل الحمولة جميعاً في النتيجة النهائية.

ينبغي أن تسأل المراجعة الفنية أين تحدد الخلية المرجع النهائي. فإذا كانت المحددات الصلبة تعرّف موضع القطعة، فقد يحتاج الروبوت فقط إلى وضع المكون بأمان ضمن نطاق التقاط. أما إذا كان الروبوت نفسه يحدد موضع القطعة للحام أو الثقب أو الفحص أو التجميع، فإن الأداء الموضعي والزاوي كليهما يصبحان أكثر تطلباً.

تحقق من الأوضاع التفردية وحدود المفاصل وحركات الاستعادة قبل الشراء

للروبوتات وضعيات تتطلب فيها التغيرات الصغيرة في موضع الأداة تغيرات كبيرة في زاوية المفصل. ويمكن لهذه الأوضاع التفردية أن تقلل قابلية التحكم، أو تؤدي إلى حركة أبطأ، أو تسبب دوراناً غير متوقع للمعصم. ويُرجح أن تصبح مشكلة عندما يقترب الروبوت من تجهيز مباشرةً من الأعلى، أو يصل عبر فتحة مقيدة، أو يتعامل مع قطعة لها اتجاه ثابت مطلوب.

قد تظل مشكلات حدود المفاصل مخفية أثناء عرض توضيحي يغطي دورة اسمية فقط. ثم تظهر لاحقاً عندما تعالج الخلية مقاساً آخر للقطعة، أو عند تغيير القابض، أو عند الحاجة إلى تسلسل استعادة بعد عطل. وينبغي أن تتضمن المحاكاة العملية التحميل والتفريغ العادي ومناولة القطع المرفوضة ومواضع إعادة الإمساك ووصول الاستعادة اليدوية والنطاق الكامل لقطع العمل المعتمدة.

• أكد أن جميع الوضعيات المقصودة تبقى ضمن حدود المفاصل باستخدام القابض الفعلي وأقصى غلاف للقطعة.
• راجع الحجم الذي تمسحه القطعة وكذلك ذراع الروبوت.
• اختبر ما إذا كان الروبوت يستطيع مغادرة كل تجهيز بأمان بعد فشل مشبك أو إخفاق الالتقاط أو انقطاع الدورة.
• تحقق من وضعية المعصم خلال البرنامج الكامل بدلاً من موضع الهدف النهائي فقط.
• تحقق من أن إعدادات السرعة والتسارع لا تزال تحقق زمناً مقبولاً للدورة تحت أقصى عزم قصور ذاتي.

ينبغي اختيار ذراع روبوت المناولة كنظام حركة ضمن خلية محددة، وليس كآلة معزولة. فالسؤال المفيد ليس ببساطة ما إذا كان يمتلك ستة محاور أو سبعة محاور أو مدى وصول محدداً. بل ما إذا كانت مفاصله تستطيع توفير اتجاه القطعة المطلوب، ومسار الخلوص، والتسارع المستقر، والتسليم المتكرر عبر كامل نطاق حركات الإنتاج العادية وغير العادية. ويوفر هذا التقييم أساساً أقوى بكثير للاستثمار في الأتمتة من النظر إلى أرقام الحمولة ومدى الوصول وحدها.
