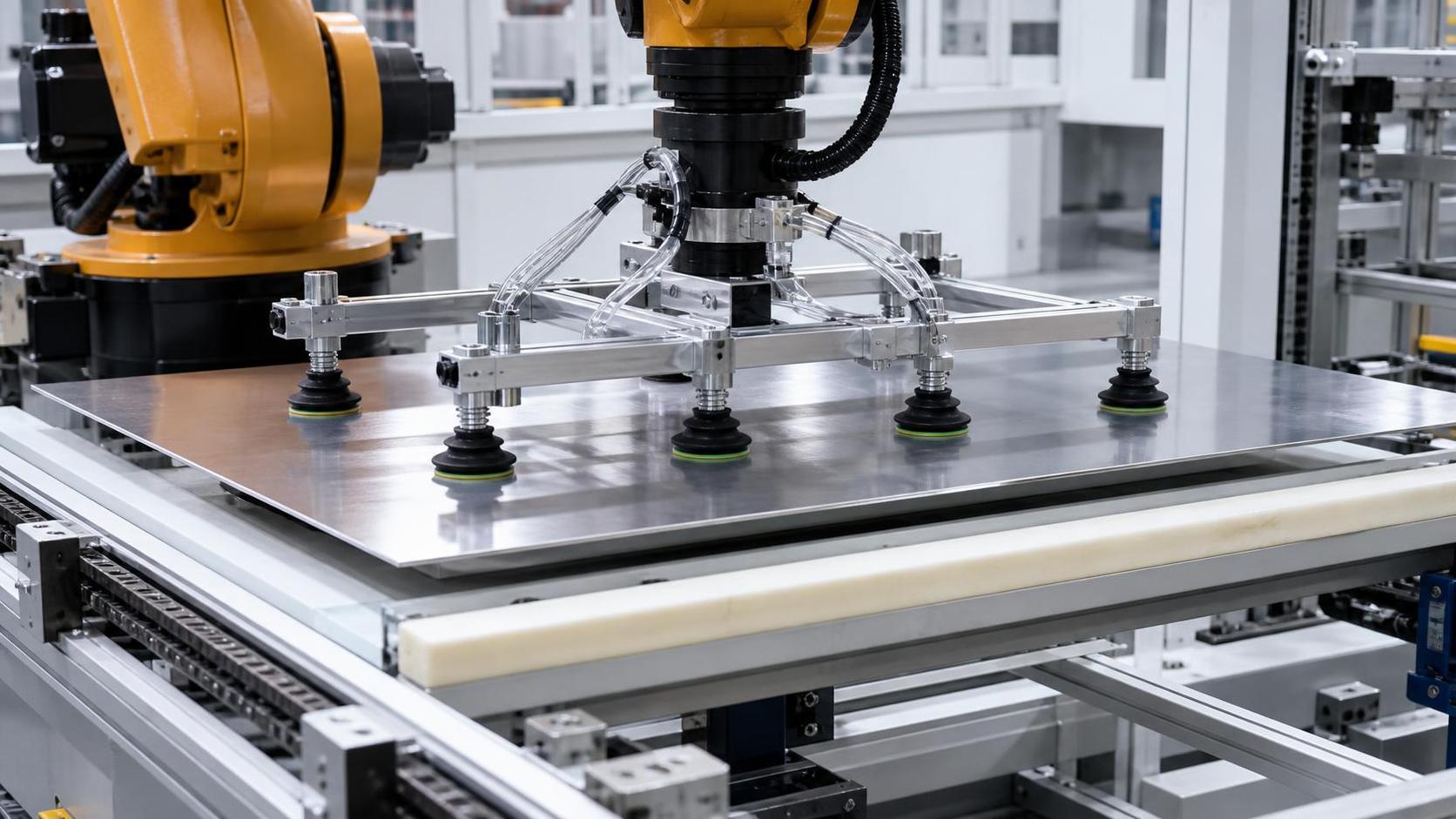

كيف يمكن لذراع روبوت مناولة الصفائح الفولاذية منع تلف السطح؟

قد تكون الصفيحة الفولاذية مطابقة للأبعاد ومقطوعة بشكل صحيح، لكنها قد تتحول إلى مشكلة مكلفة بسبب بعض الخدوش أو انبعاجات الحواف أو آثار الشفط أو الجسيمات المنغرزة. وينطبق ذلك بشكل خاص على الفولاذ المقاوم للصدأ، والصفائح المطلية، والأسطح المصقولة، والمنتجات المكسوة بالألمنيوم، والصفائح التي ستنتقل مباشرة إلى مراحل التصنيع الظاهرة. في كثير من الورش، لا يحدث التلف أثناء القطع أو التشكيل، بل خلال الثواني القليلة بين الآلات: عند رفع الصفيحة أو تدويرها أو وضعها فوق رصة أو تغذيتها إلى المحطة التالية.

تقلل ذراع روبوت مناولة الصفائح الفولاذية من هذه المخاطر من خلال استبدال التلامس اليدوي غير المتسق والرفع غير المسيطر عليه بإمساك متكرر، ومسارات حركة مبرمجة، ووضع مستقر. لكن الروبوت وحده ليس الحل الكامل. تعتمد حماية السطح على أداة نهاية الذراع، وحالة الصفيحة، وإعدادات الحركة، وتصميم الرصة، وطريقة دمج الروبوت مع المعدات السابقة واللاحقة.

السؤال العملي ليس ببساطة: «هل يستطيع الروبوت رفع هذه الصفيحة؟» بل: «هل يستطيع رفعها من دون انزلاق أو انثناء أو تلويث أو إسقاط، وهل يستطيع وضعها في الموضع الصحيح في كل دورة؟» هذا هو المعيار الذي ينبغي تصميم نظام المناولة على أساسه.

يبدأ معظم تلف الأسطح بالتلامس غير المسيطر عليه

تنطوي المناولة اليدوية على مخاطر واضحة: فقد تصطدم الشوكات بالحافة، وقد تترك الخطافات آثارًا، وقد تحمل القفازات أو أدوات الرفع غبارًا كاشطًا. ومع ذلك، يمكن للأتمتة أن تسبب مشكلات مماثلة عند اختيارها بصورة عامة أكثر من اللازم. فالروبوت الذي يمسك الصفيحة بإحكام لكنه يسمح لها بالاحتكاك فوق دبوس تموضع أو بكرة ناقل أو حافة تثبيت أو صفيحة مجاورة لم يحل مشكلة الجودة.

تشير أنماط التلف الشائعة عادةً إلى عيب محدد في المناولة:

• غالبًا ما تنتج الخدوش الطويلة المتوازية عن الانزلاق أثناء الالتقاط أو الوضع.
• قد تشير العلامات الدائرية الصغيرة إلى كؤوس تفريغ غير مناسبة، أو شفط مفرط، أو أسطح كؤوس متسخة.
• تحدث انبعاجات الحواف عمومًا عندما تتأرجح الصفائح أو تترهل أو تلامس حاجزًا صلبًا.
• قد تنشأ الانطباعات السطحية العشوائية من الرايش أو رذاذ اللحام أو القشور أو الحطام المحصور بين الصفائح المكدسة.
• قد ينتج تشوه الصفيحة عن رفع صفيحة رقيقة وعريضة من نقاط قليلة جدًا.

لهذا السبب ينبغي تقييم خلية الروبوت كنظام لتدفق المواد، وليس كمجرد شراء روبوت. تصل الصفيحة من التخزين بحالة سطح معينة؛ وقد تحتوي على فيلم واقٍ أو زيت أو قشور درفلة أو نتوءات أو رطوبة. ثم تمر عبر القطع أو الثني أو الدرفلة أو اللحام أو إزالة النتوءات أو التجميع. وكل واجهة نقل لها أهمية.

اختر طريقة إمساك تتوافق مع الصفيحة، وليس مع وزنها فقط

بالنسبة إلى كثير من الصفائح الفولاذية المسطحة، يكون الإمساك بالتفريغ الخيار الأول لأنه يتجنب التثبيت الميكانيكي على الأسطح الظاهرة. ويمكن أن يكون حلًا ممتازًا، لكنه يحتاج إلى هندسة مناسبة. تؤثر مادة الكأس وقطرها واحتياطي التفريغ والتباعد وعدد نقاط الالتقاط جميعًا في الأداء.

لا ينبغي التعامل مع صفيحة من الفولاذ المقاوم للصدأ المصقول ولوح فولاذ كربوني مدرفل على الساخن وخشن كما لو كانا مهمة مناولة واحدة. فقد تقلل الأسطح الخشنة أو المتقشرة من موثوقية إحكام التفريغ. وقد تخلق الصفائح الزيتية خطر الانزلاق. وقد لا توفر الصفائح المثقبة والفراغات المقطوعة بالليزر مساحة متصلة كافية لكؤوس التفريغ التقليدية. كما يمكن للفيلم الواقي أن يغير الاحتكاك ويزيد احتمال تشوه الفيلم إذا كانت الكؤوس قوية أكثر من اللازم.

بالنسبة للأسطح النهائية الحساسة، ينبغي للمشغلين البحث عن مواد كؤوس لا تترك علامات وجعل تنظيف الكؤوس جزءًا من الصيانة الروتينية. فالكأس اللين المغطى بغبار معدني قد يترك علامة على الصفيحة بالسهولة نفسها التي يتركها بها مكوّن صلب. وفي المنشآت التي تعالج عدة مواد، غالبًا ما يكون من المنطقي فصل الماسكات أو على الأقل وضع إجراء صارم للتنظيف والتبديل بدلًا من استخدام أداة نهاية ذراع واحدة متسخة لجميع أنواع المنتجات.

يمكن أن تكون الماسكات المغناطيسية فعالة للصفائح الحديدية، ولا سيما عندما تجعل ظروف السطح التفريغ غير موثوق. لكنها تتطلب تقييمًا دقيقًا للصفائح الرقيقة، ومخاوف المغناطيسية المتبقية، والأسطح غير المستوية، ونوع التشطيب الذي تتم مناولته. وتناسب المشابك الميكانيكية بعض التطبيقات، لكن ينبغي وضع مناطق تلامسها على الحواف المضحى بها أو مناطق القص أو المناطق غير التجميلية كلما أمكن ذلك.

ليست أكثر قبضة أمانًا هي بالضرورة الأقوى، بل هي القبضة التي تثبت الصفيحة بإحكام بأقل ضغط تماس وأقل احتمال للحركة.

ادعم الصفيحة كي لا تنحني وتسبب مشكلات

قد تبقى الصفيحة متصلة بالروبوت ومع ذلك تُناول بشكل غير صحيح. يمكن للصفائح الرقيقة أو الطويلة أو العريضة أن تنحرف تحت وزنها الذاتي. وعند حدوث ذلك، قد تصطدم الحافة الحرة بطاولة آلة، أو تنثني إلى أسفل داخل رصة، أو تلامس سياج أمان أثناء الدوران. ولا تكون النتيجة مرئية دائمًا فورًا؛ إذ لا تظهر بعض التشوهات إلا عندما تصل الصفيحة إلى مكبس الثني أو آلة التشكيل بالدرفلة أو تجهيز اللحام.

تستخدم ذراع روبوت جيدة لمناولة الصفائح الفولاذية نقاط التقاط توزع الحمل على مساحة الصفيحة. وينبغي اختيار إطار الماسك وفقًا لأقصى أبعاد الصفيحة وكذلك أرق مادة يُحتمل معالجتها. وهذه إحدى التفاصيل التي قد تُغفل أحيانًا أثناء تخطيط المشروع: فقد لا تتعامل الخلية المصممة وفقًا لأثقل صفيحة مع أرق صفيحة بسلاسة.

بالنسبة للإنتاج المختلط، يمكن أن تساعد العوارض المتقاطعة القابلة للضبط، أو مناطق التفريغ المتحكم بها بشكل مستقل، أو تخطيطات الماسك القابلة للتهيئة. وإذا كان الروبوت يناول باستمرار أجزاء بها فتحات أو شرائط ضيقة أو أشكال غير منتظمة، فيجب التحقق من كل منطقة التقاط. يمكن لمستشعر التفريغ تأكيد وجود الشفط، لكنه لا يستطيع بمفرده ضمان اتزان الصفيحة. ويجب أن يأخذ البرنامج أيضًا في الحسبان مركز الثقل وخطر انفصال الجزء أثناء التسارع.

برمج حركة سلسة بدلًا من السعي إلى أقصى سرعة

غالبًا ما يكون تلف السطح مشكلة في التحكم بالحركة. فقد يؤدي التسارع العالي والتوقفات المفاجئة إلى تذبذب الصفيحة، لا سيما بعد دوران بزاوية 90 درجة أو عند حمل صفيحة كبيرة أفقيًا. وقد تصطدم الصفيحة المتأرجحة بالأدوات أو تخدش دليلًا أو تهبط خارج المركز. إن تقليل زمن الدورة له قيمة، لكن توفير بضعة أعشار من الثانية في النقل نادرًا ما يستحق رفض جزء نهائي.

ينبغي أن تتضمن مسارات الروبوت خلوصًا كافيًا فوق الرصات وأسرّة الآلات والتجهيزات. ويجب أن يكون الاقتراب النهائي من نقطة الوضع أبطأ من مسار الحركة الرئيسي. وبدلًا من إسقاط الصفيحة على دعامات صلبة، ينبغي للروبوت خفضها بطريقة مسيطر عليها، وتأكيد التلامس، وتحرير القبضة، ثم التراجع عموديًا قبل الابتعاد. يمنع هذا التسلسل السحب الجانبي لحظة التحرير.

ومن المفيد أيضًا التحقق من منطق الاتجاه. فإذا كانت للصفيحة جهة محمية أو اتجاه تمشيط أو جانب فيلم أو جانب مخصص لتحضير اللحام، فيجب أن يحافظ برنامج الروبوت على الوضع الصحيح في كل عملية نقل. ولا ينبغي أن تعتمد الخلية الموثوقة على تذكر المشغل لأي وجه كان للأعلى في الرصة الواردة.

تحتاج الرصة ومحطة العمل إلى قدر من الاهتمام يساوي اهتمام الروبوت

حتى أداة نهاية الذراع المصممة جيدًا لا يمكنها حماية الصفيحة إذا كانت محطة الاستقبال سيئة التجهيز. يمكن لتلامس الفولاذ مع الفولاذ في الرصة أن يسبب خدوشًا، وخاصة عند تحريك الصفائح لمحاذاتها. وبحسب المادة والعملية، قد تكون طبقات الفصل أو وسادات الدعم النظيفة أو الشرائط منخفضة الاحتكاك أو أسطح التمركز المحمية مناسبة. ويعتمد الاختيار الصحيح على ما إذا كان يجب أن تبقى الصفيحة نظيفة تمامًا، وما إذا كانت مزودة بفيلم واقٍ، ومدى سرعة انتقالها إلى العملية التالية.

ينبغي أن تكون نقاط الدعم مستوية وخالية من الحواف الحادة. فقد تترك بكرة واحدة مهترئة أو وسادة تجهيز متكسرة علامة متكررة قد ينسبها المشغلون خطأً إلى الروبوت. الفحص المنتظم مهم لأن هذه المشكلات تكون تدريجية عادةً: يتراكم الغبار، وتتصلب الوسادات، وتهترئ أسطح التوجيه، ويصبح مسار الوضع الذي كان آمنًا سابقًا محدود الهامش.

يمثل فصل الصفائح تحديًا عمليًا آخر. فقد يتسبب الزيت الخفيف أو التأثيرات الساكنة أو الفيلم الواقي أو التقوس الطفيف للصفائح في التقاط صفيحتين معًا. وقد تحتاج خلية الروبوت إلى استشعار السُمك، أو مراقبة التفريغ حسب المنطقة، أو أجهزة فصل الصفائح، أو خطوة تحقق قبل النقل. ولا تثير الصفائح المزدوجة قلقًا بشأن الجودة فحسب؛ بل يمكنها زيادة حمل الأدوات اللاحقة أو التسبب في اصطدام داخل آلة ذات سماحات دقيقة.

ادمج المناولة مع تسلسل التصنيع

تُتخذ أفضل قرارات الأتمتة بالنظر إلى ما هو أبعد من محطة التحميل. فقد تحتاج الصفيحة الفولاذية التي تدخل قاطع ليزر أو مكبس ثني أو آلة درفلة أو تجهيز لحام إلى اتجاه وتفاوتات وحماية سطح مختلفة. وينبغي أن يسلم الروبوت الجزء بطريقة تقلل التصحيح اليدوي في العمليات اللاحقة. فإذا اضطر المشغل إلى دفع كل صفيحة إلى موضعها بعد الوضع الروبوتي، فقد يعيد هذا الضبط اليدوي الخدوش والانبعاجات ذاتها التي صُمم النظام لإزالتها.

يصبح هذا الأمر ذا أهمية خاصة في إنتاج الأسطوانات والدرزات الطولية. بعد درفلة الصفيحة، يجب غالبًا تقديم الغلاف بعناية إلى محطة لحام من دون إتلاف السطح المشكل أو الإخلال بمحاذاة الدرزة. ويمكن لمعدات مثل آلة لحام الدرزات الطولية استخدام تثبيت هوائي متقارب الترتيب على طول الدرزة لتطبيق القوة بالتساوي والمساعدة في التحكم بالتشوه الحراري. وفي هذا النوع من العمليات، ينبغي أن تضع مناولة الروبوت قطعة العمل بدقة كافية كي لا تضطر المشابك إلى التعويض عن النقل غير الدقيق.

على سبيل المثال، تتوفر سلسلة ZF بأطوال لحام تصل إلى 3000 mm، وهي مخصصة لقطع العمل ضمن نطاقات السُمك والقطر المحددة. وهذا لا يعني أن كل روبوت لمناولة الصفائح متوافق تلقائيًا. يجب التحقق معًا من الماسك ومدى وصول الروبوت وإتاحة الوصول إلى التجهيز وارتفاع التحميل وقطر الغلاف وترتيب السلامة. وهنا تكون خبرة تكامل المعدات أكثر فائدة من اختيار الآلات واحدة تلو الأخرى من كتالوجات منفصلة.

زوّد المشغلين بعناصر تحكم مفيدة، لا بمجرد دورة تلقائية

لا تلغي الأتمتة دور المشغل في حلقة الجودة، بل تغير دوره من نقل المواد جسديًا إلى مراقبة الظروف والاستجابة للاستثناءات والحفاظ على معيار المناولة. وينبغي أن يتمكن المشغلون من تحديد إنذارات انخفاض التفريغ والصفائح غير المحاذاة وتلوث الكؤوس والانثناء غير الطبيعي للصفائح والتغيرات في حالة الرصة قبل أن يتحول العطل إلى دفعة تالفة.

ينبغي أن يتضمن إجراء التشغيل العملي فحصًا قبل الوردية للكؤوس أو المغناطيسات، ومثبتات الماسك، وحالة المستشعرات، وأسطح التلامس الواقية، والمنطقة أسفل مسار النقل. وعند إدخال درجة جديدة من الصفائح أو سُمك أو تشطيب أو حجم صفيحة جديد، ينبغي مراقبة الدورات الأولى بسرعات مخفضة. وهذا ليس وقت إنتاج مهدورًا، بل هو كيفية تأكد الفريق من أن الحركة المبرمجة لا تزال ملائمة للمادة الفعلية.

في كثير من مشاريع التصنيع، يرجع الفرق بين خلية موثوقة وأخرى مليئة بالمشكلات إلى هذه التفاصيل التشغيلية الصغيرة. تتعامل Wuxi Samgins International Trade Co., Ltd.، التي توفر معدات تصنيع تشمل أنظمة القطع والتشكيل واللحام وإزالة النتوءات والأنظمة المؤتمتة، مع اختيار المعدات مع مراعاة هذا الارتباط الأوسع بالعملية. وبالنسبة للمنشآت التي تعمل في عمليات صفائح معدنية مختلفة، فإن التوافق بين المناولة وتحميل الآلات ومتطلبات التشطيب يستحق مناقشة مبكرة بدلًا من أن يكون تعديلًا متأخرًا في أرضية الورشة.

ما الذي يجب تأكيده قبل تحديد مواصفات ذراع الروبوت

قبل اعتماد النظام نهائيًا، وثّق النطاق الفعلي للصفائح: درجات المواد، والأبعاد القصوى والدنيا، والسماكات، والتشطيبات السطحية، والطلاءات، والأفلام الواقية، وأنماط الثقوب، وحالة الرصة المتوقعة. وحدد أيضًا المواضع التي تكون فيها العلامات مقبولة والمواضع التي لا تكون فيها كذلك. فللقطع الخام من الفولاذ الكربوني المتجهة إلى السفع الكاشط أولويات مناولة مختلفة عن لوحة غلاف ظاهرة من الفولاذ المقاوم للصدأ.

ثم راجع مسار النقل الكامل. اسأل عن المواضع التي يمكن أن تلامس فيها الصفيحة أي شيء، وما إذا كان يمكن أن تنثني، وكيف يكتشف النظام فشل الالتقاط أو الالتقاط المزدوج، وما الذي يحدث أثناء التوقف الطارئ. وتأكد من سهولة الوصول للتنظيف بالنسبة للكؤوس والدعامات والتجهيزات. وأخيرًا، اختبر أصعب مادة، وليس فقط الصفيحة القياسية المستخدمة في العرض التوضيحي.

تمنع ذراع روبوت المناولة تلف السطح عندما تعمل قبضتها ودعمها وحركتها ومحطات الاستقبال فيها كعملية واحدة مسيطر عليها. يوفر الروبوت قابلية التكرار، لكن هندسة التطبيق الدقيقة هي التي تحول هذه القابلية إلى صفائح نظيفة وعمل أكثر أمانًا وانقطاعات أقل يمكن تجنبها في الآلة التالية.
