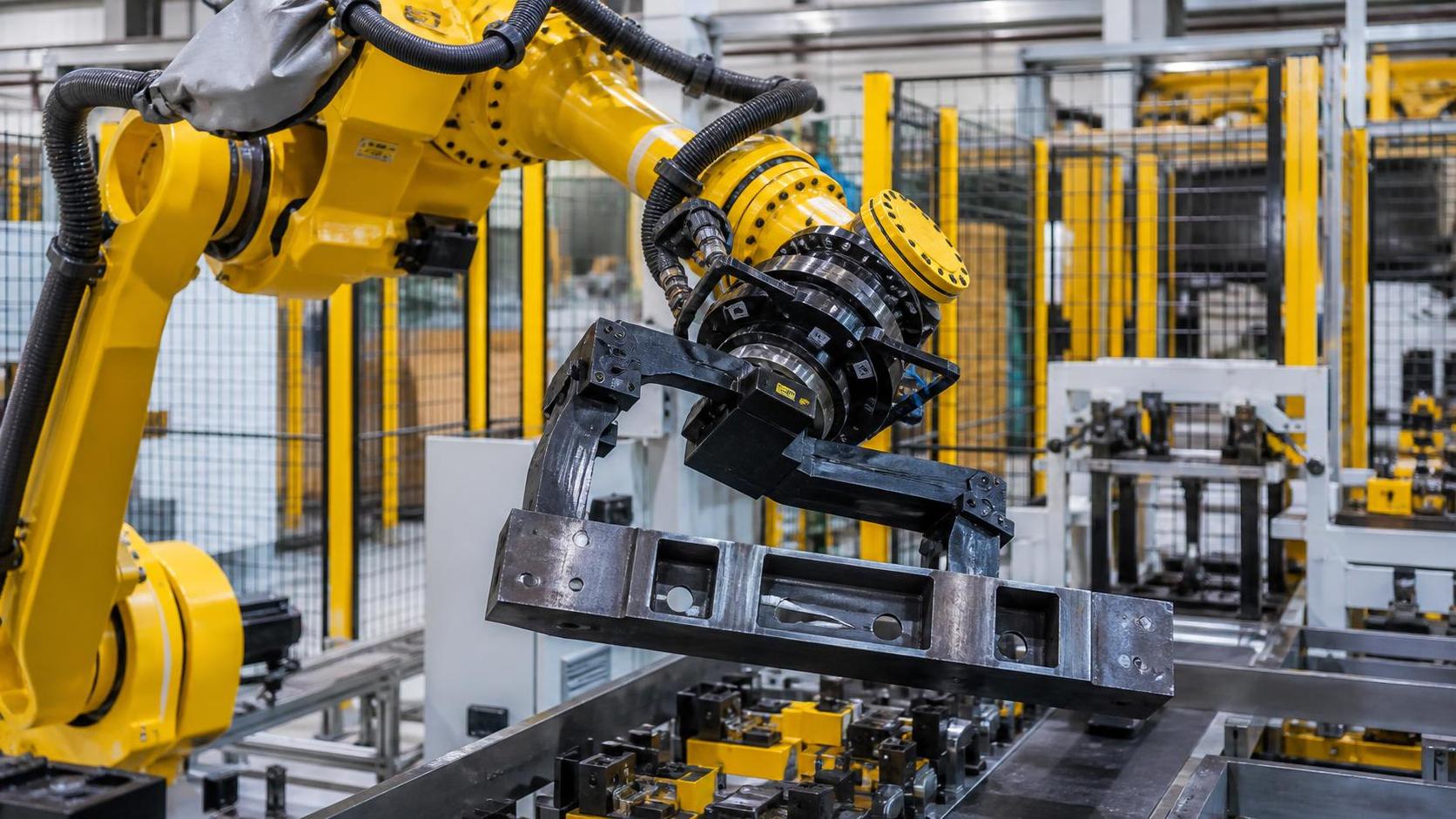

Los movimientos que determinan si un brazo robótico funcionará en el taller

Para un brazo robótico de manipulación destinado a la fabricación de metal, los movimientos más importantes no suelen ser los que parecen impresionantes en una ficha técnica. Un gran alcance o una alta capacidad de carga pueden ser necesarios, pero una producción estable depende más directamente de si el brazo puede aproximarse a una pieza, controlar su orientación, evitar los equipos circundantes y colocarla de forma repetible sin consumir demasiado tiempo de ciclo.

En la mayoría de las células de fabricación, cuatro capacidades de movimiento merecen atención temprana: el movimiento de base y hombro para el acceso, el movimiento del codo para el alcance y la holgura, la orientación de la muñeca para el control de la pinza y el movimiento coordinado de múltiples ejes para transferencias fluidas. Su importancia relativa cambia según la geometría de la pieza, el diseño del utillaje, la máquina de proceso y los puntos de transferencia. Un robot adecuado para mover piezas planas entre transportadores puede ser poco apto para cargar estructuras soldadas, girar secciones de tubería o presentar extremos de vigas a una estación de mecanizado.

Por lo tanto, la evaluación técnica debe comenzar con el movimiento requerido en el punto de recogida, el punto de proceso y el punto de colocación. El robot debe ejecutar cada posición en la disposición real, con el efector final real y una representación realista de la pieza de trabajo, en lugar de limitarse a alcanzar un punto idealizado en espacio abierto.

El movimiento de base y hombro define el acceso útil

Los primeros ejes de un brazo articulado abarcan la mayor parte de la envolvente de alcance. La rotación de la base permite al robot atender múltiples estaciones o desplazarse entre un bastidor de entrada y la puerta de una máquina. El movimiento del hombro eleva y baja el brazo y afecta considerablemente su capacidad para acceder al interior de utillajes, por encima de cercados de seguridad o a través de un transportador.

Estos movimientos son más importantes cuando la célula tiene una amplia zona de trabajo o cuando un robot debe atender varias máquinas. También determinan si el robot puede aproximarse a una pieza desde una dirección práctica. Una ubicación teóricamente alcanzable puede seguir siendo inutilizable cuando el brazo superior atraviesa la línea de un cercado, colisiona con el cerramiento de una máquina o bloquea una vía de acceso para el operario.

En la fabricación de metal, el acceso rara vez es un simple problema de distancia horizontal. Las piezas de chapa pueden estar planas y a baja altura; los bastidores fabricados pueden colocarse en posición vertical; los componentes de vigas pueden requerir que la pinza se aproxime desde arriba, desde un lateral o en ángulo. El eje del hombro debe tener suficiente rango para realizar estas aproximaciones sin forzar la muñeca a acercarse a una posición singular ni crear una postura excesivamente extendida del brazo.

Un mayor alcance no es automáticamente mejor. A medida que el brazo se extiende, la deflexión estructural, el comportamiento de frenado, el movimiento de cables y la sensibilidad a la inercia de la carga útil pueden volverse más significativos. Un robot más corto montado más cerca del equipo puede proporcionar una colocación más consistente que un modelo mayor operando cerca del límite de su envolvente. La disposición preferida mantiene las posiciones de recogida y colocación más sensibles a la precisión dentro de una cómoda zona central del espacio de trabajo del robot.

El movimiento del codo suele ser el eje de holgura

El eje del codo se subestima fácilmente porque suele tratarse como parte del alcance global del robot. Sin embargo, en las células de fabricación, a menudo determina si el brazo puede desplazarse alrededor de abrazaderas, postes de utillaje, protecciones de máquinas, nidos de piezas, mesas de rodillos y piezas de trabajo adyacentes.

Un brazo puede ser capaz de colocar una pieza en las coordenadas finales correctas y, aun así, fallar durante la trayectoria hacia ese punto. Por ejemplo, una pinza que transporta un componente de chapa doblada puede necesitar entrar en el área de una plegadora sin que el codo invada el bastidor de la máquina. Un robot que carga un utillaje de soldadura puede necesitar bajar un componente a través de una abertura estrecha antes de girarlo a la posición de sujeción. Las secciones estructurales presentan el mismo problema a mayor escala: la propia pieza se convierte en un obstáculo móvil cuyos bordes y voladizos deben librar la célula.

Por ello, los dibujos de alcance por sí solos son insuficientes. El modelo de evaluación debe incluir el volumen completo barrido por el brazo, la herramienta, los cables y la pieza. También debe cubrir la trayectoria de retorno del robot después de la liberación, ya que una trayectoria de inserción sin colisiones no garantiza una salida despejada.

Las familias de piezas complican la decisión. Si una célula maneja únicamente un tamaño de pieza plana bien controlado, puede ser práctica una disposición adaptada. Si procesa longitudes variables de vigas, perfiles, utillajes o conjuntos, la flexibilidad del codo tiene mayor valor. El robot debe disponer de suficientes configuraciones articulares alternativas para alcanzar la misma posición final mediante distintas posturas cuando la ruta preferida esté bloqueada.

Los ejes de muñeca controlan la pieza, no solo la herramienta

Para aplicaciones de manipulación, la muñeca es con frecuencia la parte más decisiva del sistema de movimiento. Un robot de seis ejes utiliza normalmente tres ejes de muñeca para controlar la guiñada, el cabeceo y el alabeo en el efector final. Esa flexibilidad permite al robot mantener una pinza nivelada, girar un componente para su procesamiento posterior, alinear un perfil con un localizador o mantener el ángulo de aproximación requerido mientras los ejes mayores del brazo se mueven alrededor de obstáculos.

La rotación de la muñeca adquiere especial importancia cuando debe preservarse la orientación de la pieza. Una pinza de vacío que manipula una chapa delgada puede necesitar mantenerse prácticamente nivelada para evitar que la pieza se deslice o se doble. Una pinza magnética que sostiene una placa estructural necesita suficiente holgura para liberarla de forma segura sin arrastrarla sobre las superficies de posicionamiento. Las pinzas de horquilla, de abrazadera y mecánicas pueden introducir sus propios límites de orientación, especialmente cuando sujetan orificios, bridas o bordes irregulares.

En células de soldadura y montaje, la precisión de orientación tiene un efecto directo sobre el ajuste. Una pieza puede entregarse dentro de la repetibilidad posicional especificada del robot y, aun así, quedar colocada incorrectamente si el ángulo de la muñeca es inconsistente. Los pequeños errores de rotación pueden hacerse evidentes en el extremo lejano de un componente largo, en puntos de localización emparejados o cuando un componente debe unirse a un conjunto preposicionado.

Los evaluadores deben diferenciar la repetibilidad posicional de la repetibilidad de orientación. La primera describe con qué consistencia el robot regresa a un punto. La segunda determina con qué consistencia la pinza presenta la pieza. Ambas deben evaluarse con la herramienta y la carga útil previstas, ya que una pinza grande o descentrada aumenta el efecto de pequeñas desviaciones del ángulo de la muñeca.

Rotación continua y gestión de cables

Los límites de recorrido de los ejes de muñeca merecen atención cuando las piezas deben girarse repetidamente. Un robot que transfiere piezas conformadas desde una plegadora a un utillaje de soldadura puede requerir una rotación de 90 grados o 180 grados en cada ciclo. Si el programa de movimiento enrolla repetidamente un eje de muñeca en la misma dirección, el robot puede acabar acercándose a un límite de eje y requerir un movimiento de desenrollado. Ese movimiento adicional de recuperación añade tiempo y puede interrumpir una célula equilibrada.

El enrutamiento de cables forma parte de esta evaluación. Las salpicaduras de soldadura, los bordes afilados, el polvo abrasivo y la rotación frecuente pueden acortar la vida útil de los conjuntos de cables expuestos. La postura deseada del robot es aquella que proporciona a la muñeca la libertad de rotación necesaria mientras mantiene las mangueras, los cables de sensores y el cableado de la pinza fuera de las zonas de aprisionamiento y alejados de piezas calientes.

El movimiento coordinado determina el tiempo de ciclo y la estabilidad de la pieza

Las velocidades de los ejes individuales son importantes, pero la medida más útil es el movimiento coordinado bajo carga. Un robot no mueve una articulación a la vez en producción. Acelera varios ejes conjuntamente, transporta una pieza a través de una trayectoria, desacelera cerca del objetivo y, a menudo, enlaza un movimiento con el siguiente.

Una elevada velocidad máxima de articulación declarada puede ser engañosa cuando el robot transporta una pieza de fabricación grande, irregular o flexible. El controlador puede reducir la aceleración para mantenerse dentro de los límites de par, evitar vibraciones excesivas o conservar el control de trayectoria. Una chapa larga, un haz de tubos o un bastidor soldado también tienen su propio comportamiento dinámico. Los arranques bruscos pueden provocar oscilación; las paradas bruscas pueden desplazar la pieza en la pinza o crear un retraso de asentamiento antes de una colocación precisa.

El requisito práctico es un perfil de movimiento rápido donde la holgura sea amplia y controlado donde la alineación sea importante. Un programa bien diseñado puede utilizar desplazamientos enlazados entre estaciones, velocidad reducida cerca de abrazaderas y localizadores, y un breve paso de confirmación antes de la liberación. Este enfoque suele producir un ciclo global más fiable que intentar ejecutar cada movimiento a la máxima velocidad disponible.

La evaluación de la carga útil debe incluir la pinza, los adaptadores, los sensores, los cables transportados por el brazo y la pieza de trabajo máxima. Igualmente importantes son el centro de gravedad y el momento de inercia de la carga. Un robot puede elevar una pieza dentro de su capacidad nominal de carga útil y, aun así, experimentar una aceleración reducida o movimiento limitado de la muñeca si la pieza es larga, está descentrada o es difícil de equilibrar. Los datos de carga del proveedor deben aplicarse a la configuración real del extremo del brazo, no solo a la masa de la pieza sin accesorios.

La capacidad de movimiento cambia con el proceso de fabricación

La configuración correcta de ejes depende de a qué equipo atienda el robot. La transferencia de material plano entre una máquina de corte láser y un área de apilado puede priorizar el alcance, la recogida a baja altura, el transporte suave y la capacidad de mantener las chapas niveladas. La muñeca puede requerir una orientación menos compleja que en una célula de montaje para soldadura, aunque la flexión de la chapa y la estabilidad de la pinza de vacío aún pueden exigir un control cuidadoso de la aceleración.

La atención de plegadoras requiere una combinación de movimientos más exigente. El robot debe girar con frecuencia la pieza plana entre pliegues, aproximarse al utillaje de forma segura, evitar interferencias con el tope trasero y sostener la pieza durante el conformado. Un sistema de siete ejes, un carril lineal externo o un eje auxiliar coordinado pueden justificarse cuando un robot fijo de seis ejes no puede mantener la holgura a lo largo de la secuencia de plegado requerida.

La fabricación estructural pone especial énfasis en la holgura y la orientación. Componentes como vigas H, vigas de cajón, vigas transversales y columnas pueden ser grandes en relación con la envolvente del robot. Cuando estas piezas se desplazan entre operaciones de corte, ajuste, soldadura y acabado, el plan de manipulación debe definir cómo se apoyará la sección, dónde podrá sujetarse y qué rotaciones se necesitan antes de cada estación.

Por ejemplo, una operación de fresado frontal puede requerir que el extremo de una viga llegue a escuadra y estable para que la superficie acabada permita un ajuste preciso para la posterior soldadura o montaje. En una línea que incluye equipos como unaMáquina estándar de fresado frontal NC, el robot o sistema de transferencia debe evaluarse en función de la dirección de carga de la máquina, el acceso a las abrazaderas, las dimensiones de los extremos de las vigas y la precisión esperada en la transferencia. La capacidad de mecanizado y el movimiento del robot deben tratarse como una sola interfaz, ya que una cara fresada con precisión no compensa un posicionamiento inconsistente durante la transferencia posterior.

La repetibilidad importa más que la precisión absoluta en muchas células

Para la carga y descarga repetitivas, la repetibilidad del robot suele ser más valiosa que la precisión absoluta. Si un robot regresa de forma consistente a la misma ubicación programada, los utillajes, los pasadores de localización, los sensores o la corrección por visión pueden gestionar desviaciones previsibles. Una mala repetibilidad genera variaciones que los utillajes no pueden absorber fácilmente.

Esta distinción no debe utilizarse para restar importancia a la precisión. La precisión absoluta adquiere mayor importancia cuando el robot debe trabajar en un espacio de trabajo amplio, intercambiar programas entre múltiples células, utilizar programación offline o colocar piezas con una localización mecánica mínima. Los cambios de temperatura, la calidad del montaje de la base, el estado de calibración, el juego de los engranajes y la carga útil pueden influir en el resultado final.

Una revisión técnica debe preguntar dónde establece la célula la referencia final. Si los localizadores rígidos definen la posición de la pieza, el robot puede necesitar únicamente colocar el componente de forma segura dentro de un rango de captura. Si el propio robot establece la posición de la pieza para soldadura, perforación, inspección o montaje, tanto el rendimiento posicional como el angular se vuelven más exigentes.

Compruebe las singularidades, los límites articulares y los movimientos de recuperación antes de comprar

Los robots tienen posturas en las que pequeños cambios en la posición de la herramienta requieren grandes cambios en el ángulo de las articulaciones. Estas singularidades pueden reducir la controlabilidad, activar movimientos más lentos o crear una rotación inesperada de la muñeca. Es más probable que se conviertan en un problema cuando el robot se aproxima a un utillaje directamente desde arriba, alcanza a través de una abertura restringida o manipula una pieza con una orientación fija requerida.

Los problemas de límites articulares pueden permanecer ocultos durante una demostración que cubra solo un ciclo nominal. Aparecen más tarde cuando la célula procesa otro tamaño de pieza, cuando se cambia una pinza o cuando se necesita una secuencia de recuperación después de una avería. Una simulación práctica debe incluir carga, descarga normal, manipulación de piezas rechazadas, posiciones de reagarre, acceso para recuperación manual y toda la gama de piezas de trabajo aprobadas.

• Confirme que todas las posturas previstas permanezcan dentro de los límites articulares con la pinza real y la envolvente máxima de la pieza.
• Revise el volumen barrido por la pieza además del brazo robótico.
• Pruebe si el robot puede salir de cada utillaje de forma segura después de una abrazadera fallida, una recogida fallida o un ciclo interrumpido.
• Compruebe la postura de la muñeca durante el programa completo, no solo en la posición objetivo final.
• Verifique que los ajustes de velocidad y aceleración sigan logrando un tiempo de ciclo aceptable con la inercia máxima.

Un brazo robótico de manipulación debe seleccionarse como un sistema de movimiento dentro de una célula específica, no como una máquina aislada. La pregunta útil no es simplemente si tiene seis ejes, siete ejes o un alcance especificado. Es si sus articulaciones pueden proporcionar la orientación de pieza requerida, la trayectoria de holgura, una aceleración estable y una transferencia repetible en toda la gama de movimientos de producción normales y anormales. Esta evaluación proporciona una base mucho más sólida para la inversión en automatización que considerar por separado las cifras de carga útil y alcance.
