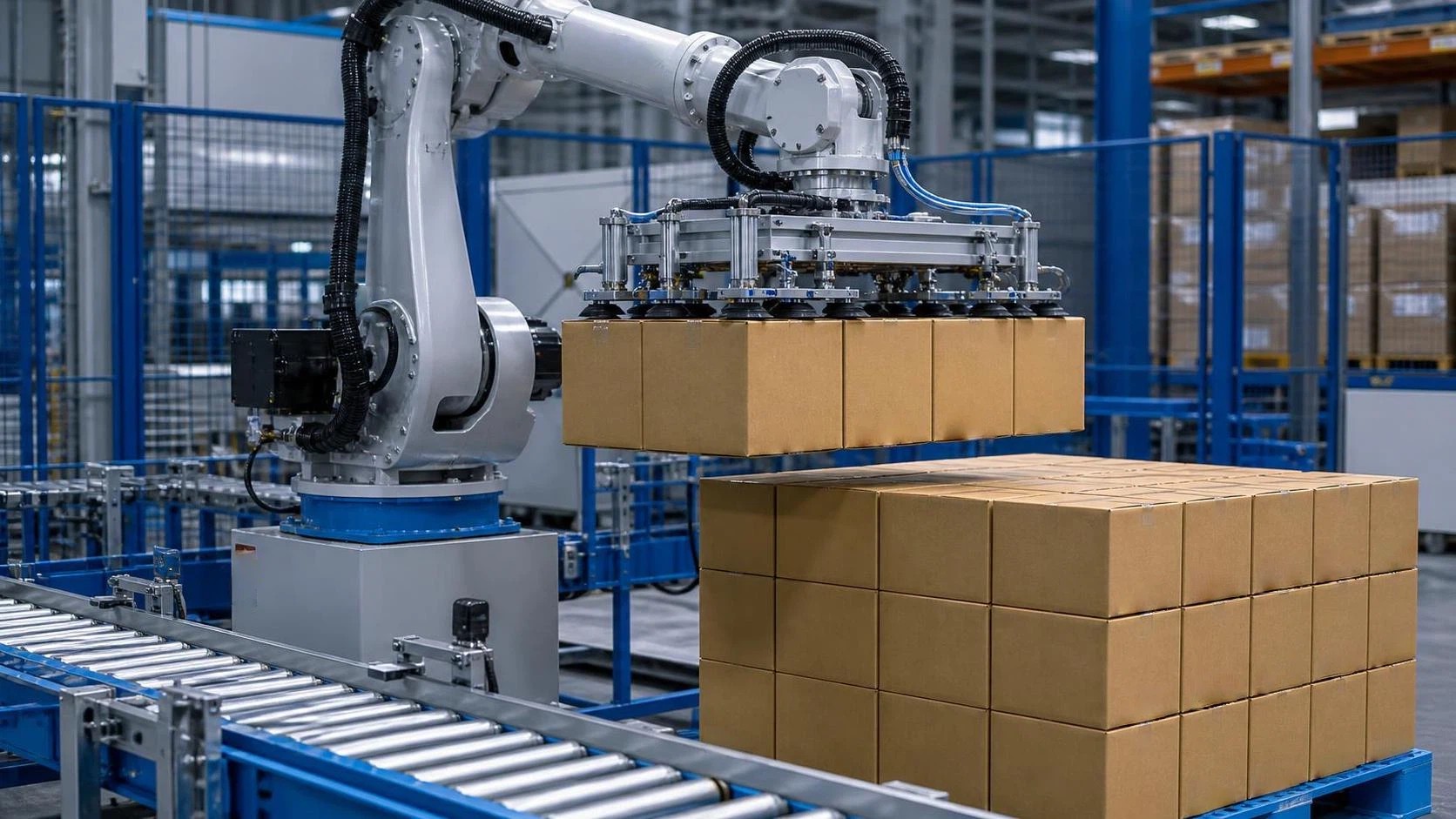

¿Es un brazo robótico de manipulación de 4 ejes la opción adecuada para la paletización?

Para los responsables de proyectos que planifican una actualización de paletización, la selección del robot afecta al rendimiento, al espacio en planta, al esfuerzo de integración, al desempeño de seguridad y al coste total de operación de la célula terminada.

Un brazo robótico de manipulación de 4 ejes es con frecuencia una solución de paletización eficaz para cargas estables y repetitivas, pero no es automáticamente la opción adecuada para todas las instalaciones.

La cuestión práctica es si su velocidad, alcance, carga útil, patrón de movimiento y flexibilidad de fin de línea se ajustan a los productos, palés, cambios de formato y objetivos futuros de capacidad.

Esta guía explica en qué casos un brazo robótico de manipulación de 4 ejes ofrece un gran valor, dónde genera limitaciones y cómo los equipos de proyecto pueden evaluarlo objetivamente.

Comience por la decisión de paletización, no por la especificación del robot

Muchos proyectos comienzan comparando las capacidades de carga útil de los robots, pero el primer paso más útil es definir la tarea de paletización en términos operativos medibles.

Los responsables del proyecto deben documentar las dimensiones del producto, el peso unitario, la resistencia del embalaje, las cajas objetivo por minuto, el patrón de paletización, la altura de apilado y el número de formatos SKU activos.

También deben identificar si la línea manipula cajas de cartón, sacos, cubos, bandejas, paquetes o cargas mixtas, ya que cada tipo de producto modifica los requisitos de agarre y estabilidad.

Un robot que funciona bien con cajas de cartón corrugado uniformes puede requerir un efector final muy distinto al manipular sacos porosos o paquetes inestables envueltos en film retráctil.

Lo mismo se aplica al flujo de palés. Un único transportador de entrada y una posición de salida de palés requieren menos alcance y coordinación del robot que una disposición de varios carriles.

La variabilidad operativa suele importar más que la velocidad teórica del robot. Una célula muy flexible puede ofrecer mejor valor empresarial que una máquina más rápida con cambios de formato difíciles.

Defina el tiempo de inactividad aceptable antes de seleccionar el equipo. Una inversión en paletización debe incluir mantenimiento planificado, transiciones de producto, reposición de palés, recuperación de fallos e intervención del operario.

Cuando estas condiciones están claras, un equipo de proyecto puede determinar si el movimiento de cuatro ejes es suficiente o si una articulación adicional reducirá el riesgo operativo.

En qué destaca un brazo robótico de manipulación de 4 ejes

Un brazo robótico de manipulación de 4 ejes utiliza normalmente cuatro articulaciones controladas para mover productos horizontalmente, verticalmente y de forma rotativa dentro del área de trabajo de paletización.

Esta configuración es especialmente adecuada para aplicaciones repetitivas de recogida y colocación, en las que las cajas llegan con orientaciones predecibles y las pilas siguen patrones de paletización preprogramados.

Su diseño mecánico suele permitir ciclos rápidos, programación sencilla y una ocupación compacta en comparación con configuraciones de robots articulados más complejas.

En una línea estándar de paletización de cajas, el robot puede recoger una o varias cajas, orientar la carga y colocarla con precisión en coordenadas definidas del palé.

Un menor número de ejes puede simplificar la planificación del movimiento. Esto suele implicar una puesta en marcha más rápida, un comportamiento de trayectoria más predecible y una resolución de problemas más sencilla para los equipos de mantenimiento.

La paletización de alta velocidad es uno de los casos de uso más sólidos. Cuando los productos llegan de manera uniforme y requieren una inclinación limitada, los robots de cuatro ejes pueden lograr una producción fiable.

También son útiles cuando el acceso alrededor del palé es relativamente abierto. El robot no necesita desplazarse alrededor de obstáculos ni aproximarse a los productos desde ángulos inusuales.

Para instalaciones que sustituyen la paletización manual, esta combinación de repetibilidad, velocidad y demanda moderada de espacio puede proporcionar una vía práctica hacia la automatización.

Cuándo cuatro ejes pueden limitar la célula

La principal limitación es la libertad de orientación. Un robot de cuatro ejes puede no proporcionar la flexibilidad de muñeca necesaria para inclinar, angular o manipular productos durante transferencias complejas.

Esto es importante cuando la orientación de entrada del producto cambia con frecuencia, el embalaje debe permanecer nivelado o el robot debe alcanzar posiciones alrededor de protecciones, transportadores, dispensadores o estructuras de palés.

La paletización de SKU mixtos genera otro desafío. Los distintos tamaños de caja, patrones de capa, pesos y superficies de agarre pueden exigir estrategias de movimiento y utillaje más adaptables.

Un proyecto no debe asumir que un robot puede manipular todos los SKU futuros simplemente porque su carga útil nominal supera el producto actual más pesado.

Los cálculos de carga útil deben incluir la pinza, el generador de vacío, las mangueras, los cables, las placas adaptadoras y cualquier equipo de estabilización de carga, no solo el producto embalado.

Las limitaciones de alcance pueden aparecer tarde en proyectos mal definidos. Un robot puede alcanzar técnicamente las esquinas del palé y, aun así, operar lentamente o cerca de sus límites mecánicos en esas posiciones.

Los márgenes de tiempo de ciclo son igualmente importantes. Un robot que funciona a su velocidad máxima publicada puede dejar un margen insuficiente para acumulación, interrupciones y movimientos de recuperación.

Si la aplicación requiere recogidas angulares frecuentes, orientaciones variables de las cajas, acceso profundo a posiciones confinadas o manipulación compleja de capas, los equipos de seis ejes merecen una comparación seria.

Evalúe el rendimiento utilizando condiciones reales de ciclo

El rendimiento debe calcularse a partir del ciclo completo de la célula, en lugar de basarse en la cifra máxima de ciclos por minuto de un folleto de robot bajo condiciones de prueba ideales.

Un cálculo útil incluye el recorrido de recogida, el recorrido de colocación, aceleración, desaceleración, confirmación de agarre, indexado del transportador, cambios de palé, manipulación de hojas separadoras y coordinación de zonas de seguridad.

Por ejemplo, un robot puede completar rápidamente un movimiento simple de corta distancia, mientras que la producción real de la línea disminuye porque el cambio de palé interrumpe el trabajo productivo.

Los transportadores de acumulación pueden reducir este problema, pero aumentan el espacio requerido, la complejidad de los controles y el coste del equipo. Su valor depende de la gravedad de la variación aguas arriba.

Pida al integrador que modele la disposición prevista utilizando las dimensiones reales del producto y los patrones de apilado requeridos, incluidas las posiciones de colocación más lejanas y más altas.

Solicite por escrito los supuestos de rendimiento. Deben indicar el peso del producto, la cantidad recogida, la distancia, el tamaño del palé, la velocidad de entrada y la tasa de disponibilidad prevista.

La disponibilidad suele pasarse por alto. Un sistema con un 98 por ciento de disponibilidad que produce a una tasa sostenible puede ser financieramente más sólido que una instalación nominalmente más rápida, pero frágil.

Los responsables de proyecto deben establecer una producción media requerida, una producción máxima y un requisito de recuperación tras interrupciones breves de producción, y luego validar los tres.

Elija el efector final con tanto cuidado como el robot

La pinza es fundamental para la fiabilidad de la paletización. Un robot adecuado no puede compensar un efector final que dañe las cajas, pierda vacío o manipule las cargas de forma inconsistente.

Las pinzas de vacío funcionan bien con cajas selladas de superficies estables, mientras que las pinzas mecánicas pueden ser preferibles para embalajes porosos, polvorientos, irregulares o desiguales.

Las pinzas de capa pueden aumentar considerablemente el rendimiento al mover varias cajas juntas, pero requieren una presentación fiable del producto y suficiente estabilidad de la carga durante la transferencia.

Para sacos, puede ser necesaria una pinza tipo horquilla, de sujeción o especializada para sacos. La superficie del envase y la condición de llenado deben probarse a velocidades de producción.

La selección del utillaje debe considerar el uso de aire comprimido, el consumo de energía, el acceso para limpieza, la disponibilidad de piezas de repuesto y la rapidez con que los operarios pueden cambiar entre formatos de producto.

Incluya una prueba de pinza utilizando embalajes representativos. Las cajas vacías, las muestras nuevas o los productos posicionados manualmente rara vez revelan todos los problemas reales de manipulación en producción.

La variabilidad del embalaje debe medirse, no describirse de forma vaga. Pequeños cambios en la compresión de la caja, la colocación de cinta, el polvo o la humedad pueden afectar al rendimiento del agarre.

Un diseño de herramienta robusto también permite una recuperación segura. Los operarios necesitan procedimientos claros cuando una caja se desplaza, un circuito de vacío genera una alarma o un producto se atasca.

Revise pronto la disposición, la seguridad y el flujo de materiales

La selección del robot no puede separarse de la disposición de la célula. El alcance requerido, las posiciones de los palés, la orientación de entrada, las protecciones y el acceso del operario determinan si la célula mantiene su eficiencia.

Una ocupación compacta del robot no garantiza una instalación compacta. Las vallas de seguridad, las cortinas fotoeléctricas, los almacenes de palés, las puertas de acceso, los transportadores y el espacio de mantenimiento consumen una superficie considerable de planta.

Considere cómo llegan los palés vacíos, cómo salen los palés llenos y quién responde cuando un palé está desalineado o una hoja separadora no se alimenta correctamente.

El intercambio manual de palés puede reducir el coste de capital inicial, pero puede limitar la producción y exponer al personal a riesgos repetitivos o relacionados con carretillas elevadoras.

Los dispensadores automáticos de palés y los sistemas de salida motorizados mejoran la autonomía, aunque incrementan la integración de controles y requieren procesos fiables de reposición de materiales.

El diseño de seguridad debe abordar las condiciones normales de operación y las anómalas. Esto incluye zonas de acceso, paradas de emergencia, comportamiento de reinicio, sistemas de llave atrapada y recuperación segura de fallos.

Involucrar a los operarios y al personal de mantenimiento durante las revisiones de disposición ayuda a identificar problemas de acceso que son fáciles de pasar por alto en un plano conceptual.

Una buena disposición permite la inspección, limpieza, sustitución de pinzas y mantenimiento de sensores sin requerir una retirada extensa de protecciones ni posiciones de trabajo incómodas.

Planifique la integración en torno a los equipos aguas arriba y aguas abajo

Las células de paletización no cumplen las expectativas cuando las interfaces se tratan como detalles secundarios. El robot debe coordinarse de forma fiable con transportadores, escáneres, equipos para palés y controles de planta.

Defina pronto los protocolos de comunicación de control, incluidas las señales de producto listo, el seguimiento del producto, la gestión de rechazos, la confirmación de palé listo, las alarmas y la comunicación de parada de línea.

Los lectores de códigos de barras, sistemas de visión y comprobaciones de orientación de etiquetas pueden ser necesarios cuando distintos productos comparten una línea o los patrones de paletización varían según el pedido.

El seguimiento del producto resulta especialmente importante durante el flujo acumulado en transportadores. El sistema debe saber qué caja pertenece a cada patrón antes de que el robot realice una recogida.

Especifique la plataforma de control de fábrica, los requisitos de red, el método de soporte remoto y los datos necesarios para los equipos de producción antes de que comience la integración.

Los criterios de aceptación deben cubrir más que una colocación correcta. Deben incluir la calidad de la pila, la estabilidad del palé, el comportamiento de recuperación, los daños del producto, la duración del cambio de formato y la respuesta a alarmas.

Para los fabricantes que procesan componentes de chapa metálica, la uniformidad del acabado aguas arriba puede favorecer una manipulación automatizada más fluida y las operaciones de embalaje aguas abajo.

Por ejemplo, lamáquina desbarbadora de chapa metálica RNS 800 elimina rebabas de chapas metálicas estampadas, cizalladas, cortadas por láser, por plasma y por oxicorte.

Su proceso de paso continuo puede mantener la precisión dimensional de la pieza de trabajo mientras prepara los bordes y orificios con un acabado controlado de pequeño radio para las etapas posteriores de producción.

Aunque no es un robot de paletización, evaluar los equipos aguas arriba de esta manera ayuda a los equipos de proyecto a evitar que los problemas de manipulación se transfieran aguas abajo.

Compare el coste total de propiedad, no el precio de compra

El precio inicial del robot es solo una parte del coste del proyecto. El utillaje, las protecciones, los transportadores, los controles, la instalación, la puesta en marcha, la formación y el soporte pueden modificar sustancialmente la inversión.

Los costes operativos incluyen energía, aire comprimido, piezas de desgaste de la pinza, mantenimiento preventivo, repuestos, soporte de software y tiempo de inactividad no planificado.

El ahorro de mano de obra debe estimarse de manera realista. La automatización puede reducir el apilado manual repetitivo, pero aún pueden necesitarse trabajadores para reposición, controles de calidad y gestión de excepciones.

El modelo financiero también debe incluir una menor exposición a lesiones, una mayor uniformidad del apilado, menos daños del producto, mayor trazabilidad y capacidad obtenida durante periodos de escasez de mano de obra.

Calcule el retorno de la inversión utilizando supuestos de producción conservadores. Base el modelo en horas anuales de operación sostenibles y la disponibilidad esperada, no en una operación continua a velocidad máxima.

La expansión futura también tiene valor financiero. Una célula diseñada para una posición adicional de palé o una pinza adicional puede evitar una reconstrucción costosa posteriormente.

Compare las propuestas de los proveedores con una hoja de alcance común. De lo contrario, las diferencias en puesta en marcha, pruebas de aceptación, formación, cobertura de garantía y repuestos pueden ocultar el coste real.

Para proyectos internacionales, confirme el soporte de instalación, la capacidad de servicio local, la compatibilidad eléctrica, el idioma de la documentación y los requisitos de cumplimiento CE o regionales pertinentes.

Utilice un proceso de evaluación estructurado antes de la aprobación

Un proceso de selección disciplinado reduce cambios tardíos costosos. Comience con una especificación escrita de requisitos del usuario que defina productos, ritmos, disposiciones, expectativas de seguridad y objetivos de rendimiento.

A continuación, solicite una simulación preliminar o un estudio de alcance a proveedores cualificados. Revise los límites de movimiento, las zonas de colisión, la postura del robot y el tiempo de ciclo en todos los patrones requeridos.

Siempre que sea posible, realice una prueba física de manipulación con productos, palés, hojas separadoras y la configuración de pinza prevista antes de realizar un pedido definitivo.

Evalúe la experiencia del proveedor en aplicaciones comparables. Solicite evidencias relacionadas con cargas útiles, materiales de embalaje, velocidades, entornos operativos y variabilidad de producción similares.

Confirme si el proveedor suministra solo el robot o una célula completa diseñada. Esta última puede simplificar la responsabilidad por el rendimiento de los equipos integrados.

Defina las pruebas de aceptación en fábrica y en sitio antes de firmar el contrato. Ambas deben utilizar criterios medibles en lugar de impresiones subjetivas.

La formación debe abarcar comprobaciones diarias, cambios de formato, recuperación básica de fallos, procedimientos de seguridad y vías de escalado para el personal de mantenimiento y los supervisores.

Por último, reserve margen en el calendario para los ajustes de puesta en marcha. Las condiciones reales de producción casi siempre revelan detalles que no son visibles durante el diseño inicial.

Tome la decisión según la adecuación a la aplicación

Un brazo robótico de manipulación de 4 ejes suele ser la opción adecuada cuando los productos son uniformes, los patrones de paletización son predecibles, las orientaciones requeridas son limitadas y una alta velocidad repetible es esencial.

Resulta menos adecuado cuando la línea requiere movimientos angulares complejos, manipulación de SKU muy variables, acceso confinado, cambios de formato frecuentes u orientaciones de agarre inusuales.

Para los responsables de proyectos, la mejor decisión no es el robot con la especificación más impresionante. Es el sistema que cumple requisitos de producción sostenibles con un riesgo gestionable.

Evalúe la célula completa, incluida la calidad del producto, el diseño de la pinza, la disposición, los controles, la seguridad, la logística de palés, el acceso para mantenimiento y la responsabilidad del proveedor.

Cuando estos factores se alinean, una solución de paletización de cuatro ejes puede proporcionar un rendimiento fiable, una mayor seguridad en el lugar de trabajo y un claro retorno operativo de la inversión.

Cuando no se alinean, seleccionar pronto una configuración de robot más flexible suele ser menos costoso que rediseñar una célula de bajo rendimiento después de la instalación.
