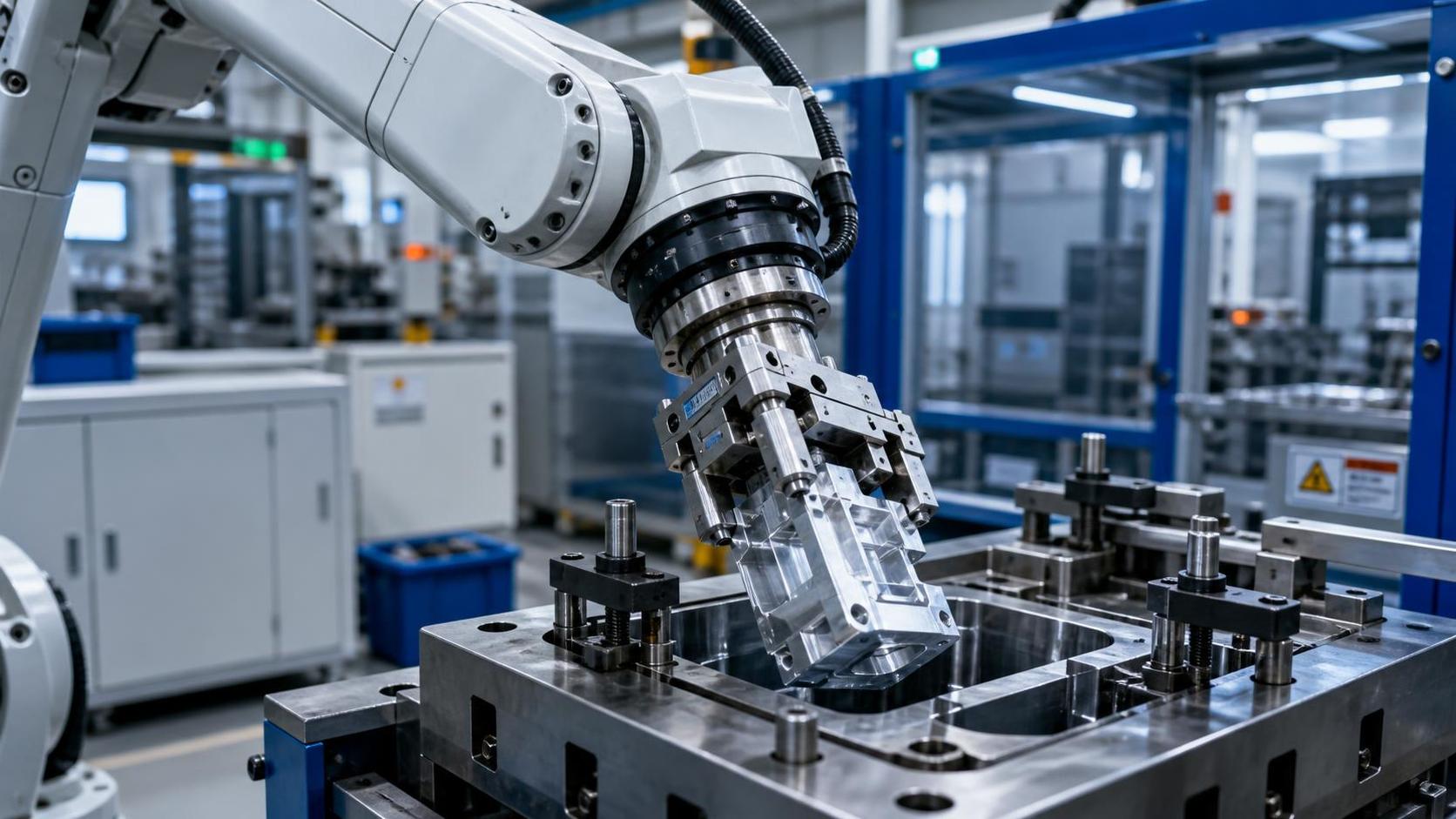

¿Cuándo es mejor un brazo robótico de manipulación de 6 ejes para la colocación compleja de piezas?

Un brazo robótico de manipulación de 6 ejes suele ser la solución preferida cuando la colocación compleja de piezas requiere múltiples ángulos de aproximación, orientación precisa y repetibilidad fiable.

Para los evaluadores técnicos, la decisión central es si la flexibilidad de seis ejes produce mejoras medibles frente a una automatización más simple, en lugar de simplemente añadir sofisticación mecánica.

La respuesta suele ser clara cuando una pieza debe girarse, inclinarse, insertarse, alinearse o transferirse alrededor de dispositivos de sujeción, utillajes, resguardos y condiciones de producción cambiantes.

En estas situaciones, un robot con menos ejes puede completar una tarea básica de recogida y colocación, pero tener dificultades para mantener orientaciones viables de la herramienta durante todo el movimiento.

Un diseño de seis ejes proporciona movimiento posicional y articulación de muñeca, lo que permite al efector final controlar tanto la ubicación como la orientación de un componente.

Este artículo explica cuándo es importante esta capacidad, cómo evaluar su valor práctico y qué factores de integración determinan si la inversión está justificada.

Comience por el problema de colocación, no por la especificación del robot

Las evaluaciones técnicas deben comenzar definiendo el requisito exacto de colocación, incluida la posición de origen, la geometría de destino, las trayectorias de aproximación permitidas y la tolerancia de orientación aceptable.

No se debe seleccionar un robot simplemente porque el proceso parezca complejo o porque una configuración de seis ejes se utilice ampliamente en la fabricación avanzada.

La cuestión importante es si la pieza de trabajo debe seguir una trayectoria de movimiento que no pueda lograrse de forma consistente con tres, cuatro o cinco ejes controlados.

Por ejemplo, colocar una pieza plana sobre un transportador abierto es fundamentalmente diferente de cargar un componente conformado en un dispositivo de soldadura profundo.

La segunda aplicación puede requerir que la pieza pase por una abertura estrecha, evite abrazaderas, gire alrededor de pasadores de posicionamiento y se asiente sobre superficies de referencia.

Estos requisitos crean restricciones combinadas de posición y orientación, que son precisamente donde un brazo robótico de manipulación de 6 ejes suele resultar más valioso.

Documente la tarea utilizando piezas, dispositivos y condiciones de ciclo reales. Un envolvente de alcance teórico por sí solo rara vez revela todos los problemas de colisión, holgura y accesibilidad.

La simulación es útil, pero debe validarse con dimensiones realistas de la pinza, tendido de cables, variación de las piezas, zonas de acceso del operador y movimiento de los equipos posteriores.

Los múltiples ángulos de aproximación son la razón más sólida para utilizar seis ejes

Un robot de seis ejes es particularmente eficaz cuando las piezas no pueden entrar o salir de una estación en una única dirección vertical u horizontal fija.

Muchos dispositivos restringen deliberadamente el acceso porque priorizan la calidad de la soldadura, la estabilidad del mecanizado, la precisión de medición o la ubicación fiable de las referencias por encima de la comodidad de automatización.

En estos casos, el robot debe aproximarse desde un ángulo, reorientar la pieza durante el desplazamiento y alinear su pose final sin contactar con los elementos circundantes.

Los ejes finales de la muñeca permiten que la pinza y la pieza de trabajo realicen de forma suficientemente independiente movimientos de alabeo, cabeceo y guiñada para adaptarse a estas exigentes condiciones de acceso.

Esto resulta valioso en la atención de máquinas, la carga de celdas de soldadura, el apoyo a prensas plegadoras, el montaje, la transferencia para inspección y las operaciones de manipulación de materiales de dispositivo a dispositivo.

Un robot paletizador de cuatro ejes puede ser muy productivo cuando las piezas permanecen verticales, pero es menos adecuado cuando la orientación de colocación requerida cambia continuamente.

Del mismo modo, un pórtico puede ofrecer una excelente rigidez y un largo recorrido, pero a menudo resulta costoso o mecánicamente restrictivo cuando se requiere una manipulación angular considerable.

Los seis ejes no son automáticamente necesarios para cada movimiento angular. Se justifican cuando los cambios de orientación deben producirse durante la trayectoria y no solo antes de la recogida.

Esta distinción es importante porque un dispositivo giratorio independiente a veces puede manejar una reorientación estática de forma más económica que un robot articulado completo.

Los dispositivos complejos suelen determinar la arquitectura de automatización

La complejidad del dispositivo es uno de los indicadores más fiables de que un robot articulado merece una consideración seria durante la selección del concepto.

Los pasadores de posicionamiento, las abrazaderas neumáticas, las paredes de los alojamientos, las pistolas de soldadura, los sensores y las barreras de protección pueden crear corredores de acceso estrechos e irregulares.

Una pieza puede necesitar entrar con un ángulo, girar después de superar una abrazadera y luego descender con precisión sobre referencias cerca del final del recorrido.

Con menos ejes, los ingenieros pueden compensar rediseñando los dispositivos, añadiendo transportadores, aumentando las holguras o introduciendo intervención manual, cada opción con sus respectivas contrapartidas.

Un brazo robótico de manipulación de 6 ejes puede preservar un diseño de dispositivo probado en el proceso, al tiempo que proporciona la destreza necesaria para recorrer su geometría.

Esto puede ser más económico que modificar utillajes de soldadura o estaciones posteriores, especialmente cuando esos sistemas ya han sido homologados para la calidad del producto.

Sin embargo, los evaluadores deben evitar asumir que la flexibilidad del robot elimina toda necesidad de disciplina en el diseño del dispositivo. Una estrategia de referencias deficiente sigue produciendo una colocación inestable y excesivos eventos de recuperación.

Los buenos dispositivos de automatización proporcionan entradas claras, superficies de posicionamiento adecuadas, sujeción repetible, ubicaciones protegidas para sensores y suficiente holgura para la variación normal de las piezas.

La destreza del robot debe resolver restricciones de acceso reales, no ocultar inconsistencias evitables en el proceso mecánico.

La geometría de la pieza y los cambios de orientación determinan el caso de negocio

La geometría de la pieza influye en la selección del robot porque los componentes irregulares, asimétricos, flexibles o de alto valor son más difíciles de presentar de forma consistente a los equipos posteriores.

Los bastidores tubulares largos, los componentes de chapa doblada, las piezas fundidas, los conjuntos fabricados y las piezas mecanizadas suelen requerir una orientación controlada durante toda la manipulación.

La posición del centro de gravedad es especialmente importante. Una carga descentrada puede generar par en la muñeca, deflexión e inestabilidad de la pinza que afectan la precisión final de colocación.

La capacidad de carga nominal del robot debe incluir el componente, la pinza, los soportes, los adaptadores, los sensores, los elementos neumáticos y un margen adecuado para la carga dinámica.

Los evaluadores deben examinar la curva de carga útil a la distancia real del centro de la muñeca, en lugar de basarse únicamente en el valor máximo de carga útil indicado.

Un robot puede transportar nominalmente la carga, pero aun así ofrecer velocidad insuficiente o un comportamiento posicional deficiente cuando la inercia de la herramienta se aproxima a su límite permitido.

Los componentes sensibles a la orientación añaden otra capa de complejidad. Las piezas con superficies estéticas, bordes delicados, caras mecanizadas o elementos sueltos inestables deben evitar contactos incontrolados.

El movimiento de seis ejes ayuda a mantener una orientación de transporte preferida mientras se sortean obstáculos, reduciendo la necesidad de apoyos intermedios o reposicionamiento manual.

Esta capacidad puede proteger la calidad del producto, aunque la selección de la pinza, los límites de aceleración y la estrategia de soporte de la pieza siguen siendo igualmente importantes.

La precisión implica repetibilidad, capacidad de proceso y recuperación

La repetibilidad del robot se cita habitualmente en las discusiones de selección, pero no debe confundirse con la precisión absoluta en la ubicación final de colocación.

La repetibilidad describe la consistencia con la que el robot regresa a una pose programada, mientras que la precisión depende de la calibración, el utillaje, la estabilidad del dispositivo y las relaciones de coordenadas.

Para la colocación compleja de piezas, el rendimiento final suele estar determinado por el sistema combinado y no solo por el brazo robótico.

Una celda bien diseñada puede utilizar elementos de posicionamiento para absorber pequeñas desviaciones de posición del robot, permitiéndole colocar eficazmente la pieza cerca de la referencia.

Cuando las tolerancias de inserción directa son estrictas, pueden ser necesarios guiado por visión, detección de fuerza, dispositivos de compensación o entradas mecánicas.

El movimiento de seis ejes admite estos métodos porque permite al efector final realizar pequeñas correcciones de orientación además de correcciones de traslación.

Esto es particularmente útil para cargar componentes en centros de mecanizado, alojamientos de montaje, estaciones de medición o dispositivos de soldadura con holgura limitada.

Los evaluadores técnicos deben solicitar criterios de aceptación a nivel de proceso, como tasa de éxito de inserción, tiempo de colocación, piezas rechazadas, frecuencia de intervención y duración de la recuperación tras reinicio.

Estas métricas revelan si el sistema propuesto puede sostener la producción en lugar de simplemente demostrar un ciclo exitoso en condiciones ideales.

El tiempo de ciclo debe evaluarse como resultado de la celda completa

Un robot de seis ejes puede reducir el tiempo de manipulación al combinar la recogida, la reorientación, la evitación de obstáculos y la colocación en una trayectoria coordinada.

Eso no significa que siempre será más rápido que un equipo más simple. Los sistemas de transferencia lineal de alta velocidad pueden superar a los robots articulados en rutas repetitivas y sin restricciones.

La comparación correcta incluye el tiempo de agarre, la espera de señales de la máquina, los retrasos de la zona de seguridad, la secuenciación de abrazaderas del dispositivo, el escaneo, las comprobaciones de calidad y la confirmación de liberación.

En muchas celdas, el tiempo de desplazamiento del robot es solo una parte del ciclo total. Optimizar unos segundos de movimiento del brazo puede no mejorar el rendimiento.

Por el contrario, un robot flexible puede eliminar una transferencia manual, una estación de giro o un dispositivo de manipulación adicional, mejorando el flujo total a pesar de una velocidad de movimiento moderada.

Analice los tiempos de ciclo en el mejor caso, el caso nominal y el peor caso. Incluya la variación esperada de las piezas, los cambios de herramienta, la recuperación de paradas y el comportamiento de los búferes entre operaciones conectadas.

También es importante considerar futuros cambios en la combinación de productos. Un robot compatible con varias variantes de piezas puede evitar posteriormente gastos de capital en utillajes de transferencia específicos.

Para producciones de menor volumen y mayor variedad, esta adaptabilidad puede superar la ventaja de velocidad bruta de un mecanismo diseñado para una finalidad concreta.

El diseño de la pinza puede determinar el éxito del robot

El brazo robótico proporciona capacidad de movimiento, pero el efector final determina si la pieza puede recogerse, retenerse, detectarse y colocarse de forma fiable.

Las pinzas de vacío, magnéticas, neumáticas, eléctricas, mecánicas e híbridas generan cada una limitaciones diferentes en cuanto a fuerza, condición de superficie, accesibilidad y protección del producto.

Un robot muy capaz no puede compensar una pinza que permita el deslizamiento de piezas, obstaculice el acceso al dispositivo o cree una deflexión impredecible durante la aceleración.

En el caso de la chapa metálica, el aceite superficial, las perforaciones, la curvatura, las rebabas y la variación de espesor pueden afectar el rendimiento del vacío y la fiabilidad de la separación.

Para perfiles y tubos fabricados, la ubicación de las abrazaderas debe evitar la deformación y dejar suficiente acceso para dispositivos, interfaces de soldadura o referencias de mecanizado.

Los requisitos de cambio de herramienta también deben evaluarse tempranamente. Varias familias de productos pueden justificar el cambio automático de pinzas, pero esto añade interfaces, puntos de mantenimiento y trabajo de validación.

La detección de presencia de piezas es esencial cuando las recogidas fallidas o dobles podrían dañar el equipo. Una confirmación fiable mejora la recuperación automática y reduce la intervención del operador.

Durante la evaluación, solicite un concepto de pinza con masa, centro de gravedad, rango de apertura, fuerza de sujeción, método de detección y requisitos de servicio claramente definidos.

La integración con equipos de fabricación requiere más que la transferencia de materiales

En entornos de fabricación, los robots de manipulación conectan frecuentemente máquinas que tienen diferentes velocidades de ciclo, requisitos de seguridad, condiciones de las piezas e interfaces de control.

Por ejemplo, un robot puede retirar un componente de tubo o placa con preparación de bisel, orientarlo para inspección y presentarlo a una estación de soldadura o montaje.

La consistencia previa influye directamente en la fiabilidad robótica. La calidad de los bordes, el estado de las rebabas, la distorsión térmica y la variación dimensional pueden cambiar el rendimiento de agarre y colocación.

Cuando la preparación de biseles forma parte del flujo de trabajo, equipos como unaMáquina CNC para Biselado de Tubos Cuadrados y Redondos pueden favorecer una manipulación posterior predecible al producir perfiles de bisel repetibles.

Su capacidad para procesar tubos cuadrados, rectangulares y redondos sin cambios de accesorios puede ser relevante cuando las celdas automatizadas manipulan varios tipos de perfiles.

Para la planificación técnica, la cuestión clave no es simplemente la calidad del bisel, sino si la presentación de la pieza, la condición térmica y la geometría del borde se mantienen consistentes para la recogida robótica.

Las velocidades de procesamiento de 0 a 1500 mm/min y la formación de bisel en una sola pasada pueden facilitar la planificación del flujo, pero la línea completa sigue necesitando una zona de búfer práctica.

La arquitectura de comunicación debe definir las señales de máquina lista, los permisos del robot, la responsabilidad ante fallos, la identificación de piezas, los enclavamientos de seguridad y el comportamiento de la secuencia de reinicio antes de que comience la puesta en marcha.

Cuándo un robot o mecanismo más simple es la mejor opción

Elegir seis ejes cuando no son necesarios puede aumentar el coste de capital, el esfuerzo de programación, los requisitos de mantenimiento y la complejidad de la celda de seguridad sin aportar un valor de producción útil.

Un sistema cartesiano puede ser preferible para recorridos rectos largos, cargas pesadas, carga vertical simple o aplicaciones que requieren un movimiento lineal altamente predecible.

Los robots paletizadores de cuatro ejes suelen ser mejores para tareas repetitivas de apilado, despaletizado y transferencia en las que el producto permanece vertical y el acceso es abierto.

Los cargadores de dos o tres ejes pueden ser suficientes para la atención de máquinas CNC cuando las piezas de trabajo son rotacionalmente simétricas y los dispositivos están diseñados para carga vertical directa.

La automatización específica también puede ser atractiva para productos de muy alto volumen con geometría estable, variantes mínimas y una secuencia de proceso probada.

La clave es identificar los grados de libertad reales que requiere la tarea. La flexibilidad no utilizada no debe confundirse con un margen de ingeniería.

No obstante, las hojas de ruta de producto son importantes. Si es probable que evolucionen los diseños de las piezas, las disposiciones de los dispositivos o la combinación de producción, los ejes adicionales pueden crear una valiosa capacidad futura.

Una decisión sólida compara los requisitos actuales con escenarios futuros creíbles, en lugar de elegir únicamente para la pieza actual más sencilla o para un caso máximo improbable.

Una lista de verificación práctica para equipos técnicos

Antes de seleccionar un brazo robótico de manipulación de 6 ejes, defina cada pose de recogida y colocación, incluidas las orientaciones requeridas y el corredor de aproximación permitido.

Mida las piezas más grandes y más pequeñas, las cargas útiles, las ubicaciones del centro de gravedad, las superficies de agarre, la variación dimensional y el estado esperado después del procesamiento previo.

Trace las obstrucciones del dispositivo en tres dimensiones. Incluya abrazaderas en todos los estados, puertas, sensores, cables, zonas de operador, movimiento de la máquina y acceso para mantenimiento.

Establezca el rendimiento requerido utilizando el tiempo de ciclo de la celda completa, no solo las estimaciones de movimiento del robot proporcionadas durante las primeras discusiones del concepto.

Especifique los criterios de calidad en la estación final. Estos pueden incluir error de orientación, confirmación de asentamiento, fuerza de inserción, límites de daño y expectativas de recuperación.

Revise la pinza propuesta con el mismo cuidado que el robot. Su masa, impacto en el alcance, método de sujeción, exigencias de cambio y lógica de sensores afectan a todo el diseño.

Pida a los proveedores que demuestren las piezas más difíciles y representativas de la producción, especialmente aquellas con acceso restringido, tolerancias del peor caso e inercia máxima.

Por último, evalúe la facilidad de mantenimiento. El acceso a pinzas, cables, dispositivos de seguridad, sensores del dispositivo y componentes de desgaste afecta considerablemente la disponibilidad a largo plazo.

Conclusión

Un brazo robótico de manipulación de 6 ejes es mejor para la colocación compleja de piezas cuando una automatización exitosa depende de cambios de orientación, acceso restringido, trayectorias de aproximación precisas y movimiento adaptable.

Su principal ventaja no es simplemente el movimiento adicional. Es la capacidad de coordinar posición y orientación manteniendo una holgura segura alrededor del utillaje de producción real.

Los evaluadores técnicos deben justificar la capacidad de seis ejes mediante la accesibilidad del dispositivo, la geometría de las piezas, los requisitos de calidad, el rendimiento del ciclo, el comportamiento de la pinza y la flexibilidad futura de producción.

Cuando la tarea es abierta, repetitiva y estable en cuanto a orientación, una automatización más simple puede ofrecer un mejor retorno. Cuando la geometría de colocación es realmente exigente, la flexibilidad de seis ejes se convierte en un activo práctico de fabricación.
