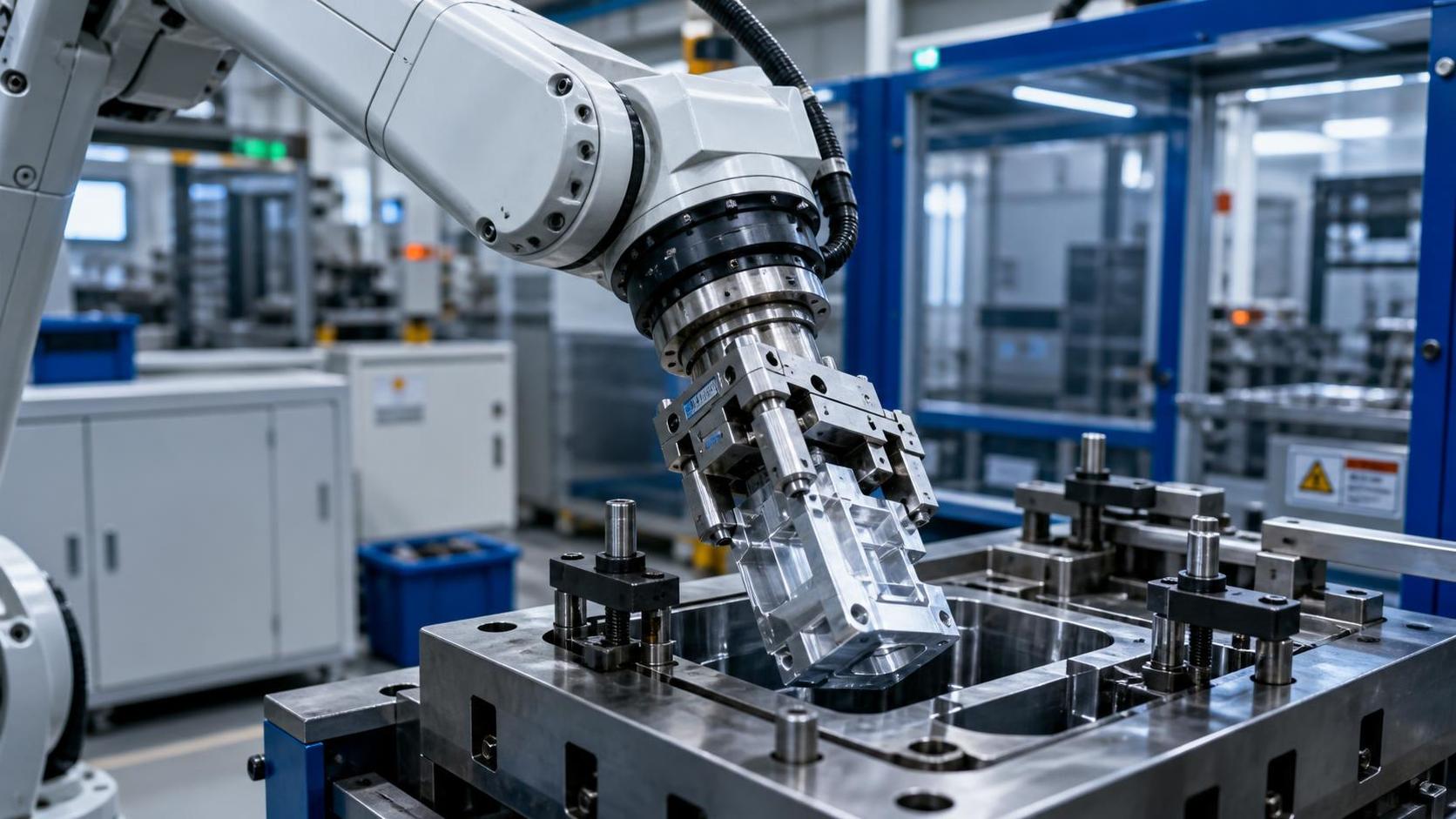

متى يكون ذراع روبوت مناولة سداسي المحاور أفضل لوضع الأجزاء المعقدة؟

غالبًا ما يكون ذراع روبوت مناولة سداسي المحاور هو الحل المفضل عندما يتطلب وضع الأجزاء المعقدة زوايا اقتراب متعددة، وتوجيهًا دقيقًا، وقابلية تكرار موثوقة.

بالنسبة للمقيّمين الفنيين، يتمثل القرار الأساسي في تحديد ما إذا كانت مرونة المحاور الستة تحقق مكاسب قابلة للقياس مقارنةً بالأتمتة الأبسط، بدلًا من مجرد إضافة تعقيد ميكانيكي.

تكون الإجابة واضحة عادةً عندما يجب تدوير الجزء أو إمالته أو إدخاله أو محاذاته أو نقله حول التجهيزات والأدوات والواقيات وظروف الإنتاج المتغيرة.

في هذه الحالات، قد يُنجز روبوت ذو محاور أقل مهمة التقاط ووضع أساسية، لكنه يواجه صعوبة في الحفاظ على اتجاهات أداة قابلة للتنفيذ طوال الحركة.

يوفر التصميم سداسي المحاور حركة موضعية بالإضافة إلى مرونة معصم الروبوت، مما يسمح للأداة الطرفية بالتحكم في موضع المكوّن واتجاهه معًا.

تشرح هذه المقالة متى تكون هذه القدرة مهمة، وكيفية تقييم قيمتها العملية، وعوامل التكامل التي تحدد ما إذا كان الاستثمار مبررًا.

ابدأ بمشكلة الوضع، وليس بمواصفات الروبوت

ينبغي أن تبدأ التقييمات الفنية بتحديد متطلبات الوضع الدقيقة، بما في ذلك موضع المصدر وهندسة الوجهة ومسارات الاقتراب المسموح بها وسماحية الاتجاه المقبولة.

لا ينبغي اختيار الروبوت لمجرد أن العملية تبدو معقدة أو لأن التكوين سداسي المحاور يُستخدم على نطاق واسع في التصنيع المتقدم.

السؤال المهم هو ما إذا كانت قطعة العمل يجب أن تتبع مسار حركة لا يمكن تحقيقه باستمرار باستخدام ثلاثة أو أربعة أو خمسة محاور متحكم بها.

فعلى سبيل المثال، يختلف وضع صفيحة مسطحة على ناقل مفتوح اختلافًا جوهريًا عن تحميل مكوّن مُشكّل في تجهيزة لحام عميقة.

قد يتطلب التطبيق الثاني مرور الجزء عبر فتحة ضيقة، وتجنب المشابك، والدوران حول دبابيس التمركز، والاستقرار على أسطح مرجعية.

تُنشئ هذه المتطلبات قيودًا مترابطة على الموضع والاتجاه، وهي تحديدًا الحالات التي يصبح فيها ذراع روبوت مناولة سداسي المحاور أكثر قيمة عمومًا.

وثّق المهمة باستخدام أجزاء وتجهيزات وظروف دورة فعلية. نادرًا ما يكشف نطاق الوصول النظري وحده جميع مشكلات التصادم والخلوص وإمكانية الوصول.

تُعد المحاكاة مفيدة، لكن ينبغي التحقق منها مقارنةً بأبعاد قابض واقعية، ومسارات الكابلات، وتباين الأجزاء، ومناطق وصول المشغل، وحركة المعدات اللاحقة.

تعدد زوايا الاقتراب هو أقوى سبب لاستخدام ستة محاور

يكون الروبوت سداسي المحاور فعالًا بوجه خاص عندما لا تستطيع الأجزاء دخول محطة أو مغادرتها عبر اتجاه رأسي أو أفقي ثابت واحد.

تقيّد العديد من التجهيزات الوصول عمدًا لأنها تعطي الأولوية لجودة اللحام أو استقرار التشغيل الآلي أو دقة القياس أو موضع المرجع الموثوق فوق سهولة الأتمتة.

في هذه الحالات، يجب أن يقترب الروبوت بزاوية، ويعيد توجيه الجزء أثناء الحركة، ويحاذي وضعه النهائي دون ملامسة المعدات المحيطة.

تسمح محاور المعصم النهائية للقابض وقطعة العمل بالدوران حول المحاور الطولية والعرضية والرأسية بشكل مستقل بما يكفي للتكيف مع ظروف الوصول الصعبة هذه.

وهذا ذو قيمة في خدمة الآلات، وتحميل خلايا اللحام، ودعم مكابس الثني، والتجميع، والنقل للفحص، وعمليات مناولة المواد بين التجهيزات.

يمكن أن يكون روبوت التكديس رباعي المحاور عالي الإنتاجية عندما تبقى الأجزاء مستقيمة، لكنه أقل ملاءمة عندما يتغير اتجاه الوضع المطلوب باستمرار.

وبالمثل، قد توفر الرافعة الجسرية صلابة ممتازة ومسافة انتقال طويلة، لكنها غالبًا ما تصبح مكلفة أو مقيدة ميكانيكيًا عند الحاجة إلى مناورات زاوية كبيرة.

ليست المحاور الستة ضرورية تلقائيًا لكل حركة بزاوية. تكون مبررة عندما يجب أن تحدث تغيرات الاتجاه أثناء المسار لا قبل الالتقاط فقط.

هذا التمييز مهم لأن جهازًا دوارًا منفصلًا يمكنه أحيانًا معالجة إعادة التوجيه الثابتة بكلفة أقل من روبوت مفصلي كامل.

غالبًا ما تحدد التجهيزات المعقدة بنية الأتمتة

يُعد تعقيد التجهيزة أحد أكثر المؤشرات موثوقية على أن الروبوت المفصلي يستحق دراسة جادة أثناء اختيار المفهوم.

يمكن لدبابيس التمركز والمشابك الهوائية وجدران الأعشاش ومسدسات اللحام والمستشعرات والحواجز الواقية أن تنشئ ممرات وصول ضيقة وغير منتظمة.

قد يحتاج الجزء إلى الدخول بزاوية واحدة، ثم الدوران بعد تجاوز مشبك، ثم الهبوط بدقة على المراجع قرب نهاية الحركة.

مع محاور أقل، قد يعوض المهندسون ذلك بإعادة تصميم التجهيزات أو إضافة نواقل أو زيادة الخلوصات أو إدخال تدخل يدوي، ولكل منها مقايضات مرتبطة.

يمكن لذراع روبوت مناولة سداسي المحاور الحفاظ على تصميم تجهيزة مُثبت نجاحه في العملية، مع توفير البراعة اللازمة للتنقل ضمن هندسته.

قد يكون ذلك أكثر اقتصادًا من تغيير أدوات اللحام أو المحطات اللاحقة، لا سيما عندما تكون تلك الأنظمة قد تأهلت بالفعل لجودة المنتج.

ومع ذلك، ينبغي للمقيّمين تجنب افتراض أن مرونة الروبوت تلغي الحاجة إلى الانضباط في تصميم التجهيزة. فما زالت استراتيجية المراجع الضعيفة تؤدي إلى وضع غير مستقر وأحداث استعادة مفرطة.

توفر تجهيزات الأتمتة الجيدة مداخل توجيه واضحة، وأسطح تمركز مناسبة، وتثبيتًا متكررًا، ومواقع مستشعرات محمية، وخلوصًا كافيًا للتباين الطبيعي للأجزاء.

ينبغي أن تحل براعة الروبوت قيود الوصول الحقيقية، لا أن تخفي حالات عدم الاتساق التي يمكن تجنبها في العملية الميكانيكية.

هندسة الجزء وتغيرات الاتجاه تحدد جدوى الاستثمار

تؤثر هندسة الجزء في اختيار الروبوت لأن المكونات غير المنتظمة أو غير المتماثلة أو المرنة أو عالية القيمة يصعب تقديمها باستمرار للمعدات اللاحقة.

تتطلب الإطارات الأنبوبية الطويلة، ومكونات الصفائح المعدنية المثنية، والمسبوكات، والتجميعات المصنعة، والأجزاء المشغلة آليًا عادةً اتجاهًا متحكمًا به طوال المناولة.

ويكتسب موضع مركز الثقل أهمية خاصة. إذ يمكن للحمل غير المتمركز أن يسبب عزمًا على المعصم وانحرافًا وعدم استقرار في القابض، مما يؤثر في دقة الوضع النهائي.

يجب أن يشمل تصنيف حمولة الروبوت المكوّن والقابض والحوامل والمهايئات والمستشعرات والمعدات الهوائية وهامشًا مناسبًا للأحمال الديناميكية.

ينبغي للمقيّمين فحص منحنى الحمولة عند مسافة مركز المعصم الفعلية، بدلًا من الاعتماد فقط على قيمة الحمولة القصوى المعلنة.

قد يحمل الروبوت الحمولة اسميًا، لكنه قد يظل غير قادر على تقديم سرعة كافية أو أداء موضعي جيد عندما يقترب قصور الأداة الذاتي من حده المسموح.

تضيف المكونات الحساسة للاتجاه طبقة أخرى من التعقيد. يجب أن تتجنب الأجزاء ذات الأسطح التجميلية أو الحواف الدقيقة أو الوجوه المشغلة أو العناصر السائبة غير المستقرة التلامس غير المتحكم به.

تساعد الحركة سداسية المحاور في الحفاظ على وضعية حمل مفضلة أثناء التحرك حول العوائق، مما يقلل الحاجة إلى نقاط إراحة وسيطة أو إعادة تموضع يدوي.

يمكن لهذه القدرة حماية جودة المنتج، رغم أن اختيار القابض وحدود التسارع واستراتيجية دعم الجزء تظل مهمة بالقدر نفسه.

الدقة تعني قابلية التكرار وقدرة العملية والاستعادة

يُستشهد عادةً بقابلية تكرار الروبوت في مناقشات الاختيار، ولكن لا ينبغي الخلط بينها وبين الدقة المطلقة في موضع الوضع النهائي.

تصف قابلية التكرار مدى اتساق عودة الروبوت إلى وضعية معلّمة، بينما تعتمد الدقة على المعايرة والأدوات واستقرار التجهيزة والعلاقات الإحداثية.

بالنسبة لوضع الأجزاء المعقدة، غالبًا ما تحكم أداءَ النهاية المنظومةُ المجمعة، وليس ذراع الروبوت وحده.

قد تستخدم الخلية المصممة جيدًا عناصر تمركز لاستيعاب انحرافات موضع الروبوت الصغيرة، مما يتيح للروبوت وضع الجزء قرب المرجع بكفاءة.

عندما تكون سماحات الإدخال المباشر ضيقة، قد تكون هناك حاجة إلى توجيه بالرؤية أو استشعار القوة أو أجهزة الامتثال أو مداخل توجيه ميكانيكية.

تدعم الحركة سداسية المحاور هذه الأساليب لأنها تسمح للأداة الطرفية بإجراء تصحيحات صغيرة للاتجاه بالإضافة إلى التصحيحات الانتقالية.

وهذا مفيد بوجه خاص لتحميل المكونات في مراكز التشغيل الآلي أو أعشاش التجميع أو محطات القياس أو تجهيزات اللحام ذات الخلوص المحدود.

ينبغي للمقيّمين الفنيين طلب معايير قبول على مستوى العملية، مثل معدل نجاح الإدخال ووقت الوضع والأجزاء المرفوضة وتواتر التدخل ومدة استعادة التشغيل.

تكشف هذه المقاييس ما إذا كان النظام المقترح قادرًا على الحفاظ على الإنتاج بدلًا من مجرد إظهار دورة ناجحة في ظروف مثالية.

يجب تقييم زمن الدورة كنتيجة كاملة للخلية

يمكن للروبوت سداسي المحاور تقليل وقت المناولة من خلال دمج الالتقاط وإعادة التوجيه وتجنب العوائق والوضع في مسار واحد منسق.

ولا يعني ذلك أنه سيكون دائمًا أسرع من المعدات الأبسط. إذ يمكن لأنظمة النقل الخطية عالية السرعة أن تتفوق على الروبوتات المفصلية في المسارات المتكررة وغير المقيدة.

تشمل المقارنة الصحيحة وقت الإمساك وانتظار إشارات الآلة وتأخيرات منطقة السلامة وتسلسل مشابك التجهيزة والمسح وفحوص الجودة وتأكيد التحرير.

في العديد من الخلايا، لا يمثل زمن انتقال الروبوت سوى جزء واحد من الدورة الكاملة. وقد لا يؤدي تحسين بضع ثوانٍ من حركة الذراع إلى زيادة الإنتاجية.

وعلى العكس، يمكن للروبوت المرن إلغاء نقل يدوي أو محطة تدوير أو جهاز مناولة إضافي، مما يحسن التدفق الكلي رغم سرعة الحركة المعتدلة.

حلل أزمنة الدورة في أفضل الحالات والظروف الاسمية وأسوأ الحالات. أدرج تباين الأجزاء المتوقع وتغييرات الأدوات واستعادة التوقف وسلوك المخازن المؤقتة بين العمليات المتصلة.

ومن المهم أيضًا مراعاة تغيرات مزيج المنتجات مستقبلًا. فقد يمنع الروبوت الذي يدعم عدة متغيرات من الأجزاء إنفاقًا رأسماليًا لاحقًا على أدوات نقل مخصصة.

بالنسبة للإنتاج منخفض الحجم وعالي التنوع، يمكن لهذه القابلية للتكيف أن تفوق ميزة السرعة الخام لآلية مصممة لغرض محدد.

قد يحدد تصميم القابض نجاح الروبوت

يوفر ذراع الروبوت قدرة الحركة، لكن الأداة الطرفية تحدد ما إذا كان يمكن التقاط الجزء والاحتفاظ به واستشعاره ووضعه بشكل موثوق.

ينتج عن القوابض الفراغية والمغناطيسية والهوائية والكهربائية والميكانيكية والهجينة قيود مختلفة تتعلق بالقوة وحالة السطح وإمكانية الوصول وحماية المنتج.

لا يستطيع روبوت عالي القدرة تعويض قابض يسمح بانزلاق الجزء أو يعيق الوصول إلى التجهيزة أو يسبب انحرافًا غير متوقع تحت التسارع.

بالنسبة للصفائح المعدنية، يمكن أن يؤثر زيت السطح والثقوب والانحناء والنتوءات وتباين السماكة في أداء الفراغ وموثوقية الفصل.

بالنسبة للمقاطع والأنابيب المصنعة، يجب أن يتجنب موضع المشبك التشوه مع ترك وصول كافٍ للتجهيزات أو واجهات اللحام أو مراجع التشغيل الآلي.

ينبغي أيضًا تقييم متطلبات تغيير الأدوات مبكرًا. فقد تبرر عائلات المنتجات المتعددة تغيير القابض تلقائيًا، لكن ذلك يضيف واجهات ونقاط صيانة وأعمال تحقق.

يُعد استشعار وجود الجزء ضروريًا عندما قد يؤدي فوات الالتقاط أو التقاط جزأين إلى إتلاف المعدات. يعمل التأكيد الموثوق على تحسين الاستعادة التلقائية وتقليل تدخل المشغل.

أثناء التقييم، اطلب مفهومًا للقابض يحدد بوضوح الكتلة ومركز الثقل ومدى الفتح وقوة التثبيت وطريقة الاستشعار ومتطلبات الخدمة.

يتطلب التكامل مع معدات التصنيع أكثر من مجرد نقل المواد

في بيئات التصنيع، تربط روبوتات المناولة غالبًا آلات لها معدلات دورات ومتطلبات سلامة وحالات أجزاء وواجهات تحكم مختلفة.

فعلى سبيل المثال، قد يزيل الروبوت مكوّنًا من أنبوب أو صفيحة جرى إعداد شطف حافته، ويوجهه للفحص، ويقدمه إلى محطة لحام أو تجميع.

يؤثر اتساق العملية السابقة مباشرةً في موثوقية الروبوت. إذ يمكن لجودة الحافة وحالة النتوءات والتشوه الحراري والتباين البُعدي أن تغير أداء الإمساك والوضع.

عندما يكون إعداد الشطف جزءًا من سير العمل، يمكن لمعدات مثل ماكينة CNC لشطف الأنابيب المربعة والأنابيب دعم المناولة اللاحقة المتوقعة من خلال إنتاج مقاطع شطف قابلة للتكرار.

وقد تكون قدرتها على معالجة الأنابيب المربعة والمستطيلة والمستديرة دون تغيير الملحقات ذات صلة عندما تتعامل الخلايا المؤتمتة مع أنواع متعددة من المقاطع.

بالنسبة للتخطيط الفني، لا تتمثل القضية الرئيسية في جودة الشطف فحسب، بل في مدى اتساق تقديم الجزء وحالته الحرارية وهندسة الحافة لالتقاطه روبوتيًا.

قد تدعم سرعات المعالجة من 0 إلى 1500 mm/min وتشكيل الشطف بتمريرة واحدة تخطيط التدفق، لكن الخط الكامل لا يزال يحتاج إلى تخزين مؤقت عملي.

ينبغي أن تحدد بنية الاتصال إشارات جاهزية الآلة وأذونات الروبوت ومسؤولية الأعطال وتعريف الجزء وتعشيقات السلامة وسلوك تسلسل إعادة التشغيل قبل بدء التشغيل التجريبي.

متى يكون الروبوت أو الآلية الأبسط خيارًا أفضل

قد يؤدي اختيار ستة محاور عندما لا تكون ضرورية إلى زيادة التكلفة الرأسمالية وجهد البرمجة ومتطلبات الصيانة وتعقيد خلية السلامة دون تقديم قيمة إنتاجية مفيدة.

قد يكون النظام الديكارتي أفضل للحركة المستقيمة الطويلة والحمولات الثقيلة والتحميل الرأسي البسيط أو التطبيقات التي تتطلب حركة خطية متوقعة بدرجة عالية.

غالبًا ما تكون روبوتات التكديس رباعية المحاور أفضل لمهام الرص المتكررة وإزالة الرص والنقل، حيث يبقى المنتج مستقيمًا ويكون الوصول مفتوحًا.

قد تكون اللوادر ثنائية أو ثلاثية المحاور كافية لخدمة آلات CNC عندما تكون قطع العمل متناظرة دورانيًا وتكون التجهيزات مصممة للتحميل الرأسي المباشر.

يمكن أن تكون الأتمتة المخصصة مقنعة أيضًا للمنتجات ذات الحجم المرتفع جدًا والهندسة المستقرة والمتغيرات القليلة وتسلسل العمليات المثبت.

المفتاح هو تحديد درجات الحرية الفعلية التي تتطلبها المهمة. ولا ينبغي اعتبار المرونة غير المستخدمة هامشًا هندسيًا.

ومع ذلك، تظل خرائط طريق المنتجات مهمة. فإذا كان من المرجح أن تتطور تصاميم الأجزاء أو تخطيطات التجهيزات أو مزيج الإنتاج، يمكن للمحاور الإضافية أن تخلق قدرة مستقبلية قيّمة.

يقارن القرار السليم المتطلبات الحالية بالسيناريوهات المستقبلية الموثوقة، بدلًا من الاختيار لأبسط جزء حالي فقط أو لحالة قصوى غير محتملة.

قائمة تقييم عملية للفرق الفنية

قبل اختيار ذراع روبوت مناولة سداسي المحاور، حدد كل وضعية التقاط ووضع، بما في ذلك الاتجاهات المطلوبة وممر الاقتراب المسموح به.

قِس أكبر الأجزاء وأصغرها، والحمولات، ومواضع مركز الثقل، وأسطح الإمساك، والتباين البُعدي، والحالة المتوقعة بعد المعالجة السابقة.

ارسم خريطة لعوائق التجهيزة في ثلاثة أبعاد. أدرج المشابك في كل حالة، والأبواب، والمستشعرات، والكابلات، ومناطق المشغل، وحركة الآلة، ووصول الصيانة.

حدد الإنتاجية المطلوبة باستخدام زمن دورة الخلية الكاملة، وليس فقط تقديرات حركة الروبوت المقدمة خلال مناقشات المفهوم الأولية.

حدد معايير الجودة في المحطة النهائية. قد تشمل خطأ الاتجاه وتأكيد الاستقرار وقوة الإدخال وحدود التلف وتوقعات الاستعادة.

راجع القابض المقترح بعناية مماثلة للروبوت. إذ تؤثر كتلته وتأثيره في الوصول وطريقة التثبيت ومتطلبات التبديل ومنطق المستشعرات في التصميم بالكامل.

اطلب من الموردين عرض الأجزاء الأكثر تمثيلًا لصعوبات الإنتاج، لا سيما تلك ذات الوصول المقيد والسماحات الأسوأ والقصور الذاتي الأقصى.

وأخيرًا، قيّم قابلية الصيانة. يؤثر الوصول إلى القوابض والكابلات وأجهزة السلامة ومستشعرات التجهيزات والمكونات القابلة للاهتراء بقوة في التوافر على المدى الطويل.

الخلاصة

يكون ذراع روبوت مناولة سداسي المحاور أفضل لوضع الأجزاء المعقدة عندما تعتمد الأتمتة الناجحة على تغيير الاتجاه والوصول المقيد ومسارات الاقتراب الدقيقة والحركة القابلة للتكيف.

لا تتمثل ميزته الأساسية في الحركة الإضافية فحسب، بل في القدرة على تنسيق الموضع والاتجاه مع الحفاظ على خلوص آمن حول أدوات الإنتاج الفعلية.

ينبغي للمقيّمين الفنيين تبرير قدرة المحاور الستة من خلال إمكانية الوصول إلى التجهيزة وهندسة الجزء ومتطلبات الجودة وأداء الدورة وسلوك القابض ومرونة الإنتاج المستقبلية.

عندما تكون المهمة مفتوحة ومتكررة ومستقرة الاتجاه، قد تحقق الأتمتة الأبسط عائدًا أفضل. وعندما تكون هندسة الوضع صعبة بالفعل، تصبح مرونة المحاور الستة أصلًا عمليًا في التصنيع.
