بالنسبة لمديري مراقبة الجودة والسلامة، فإن اختيار ذراع روبوت لمناولة الحمولات العالية لا يقتصر ببساطة على مقارنة وزن الجزء بالحمولة القصوى المقدرة للروبوت. السؤال الحقيقي هو ما إذا كان الروبوت يحتفظ بسعة كافية للتحرك بأمان وبشكل متكرر ودقيق عند أخذ ظروف الإنتاج الكاملة في الاعتبار.

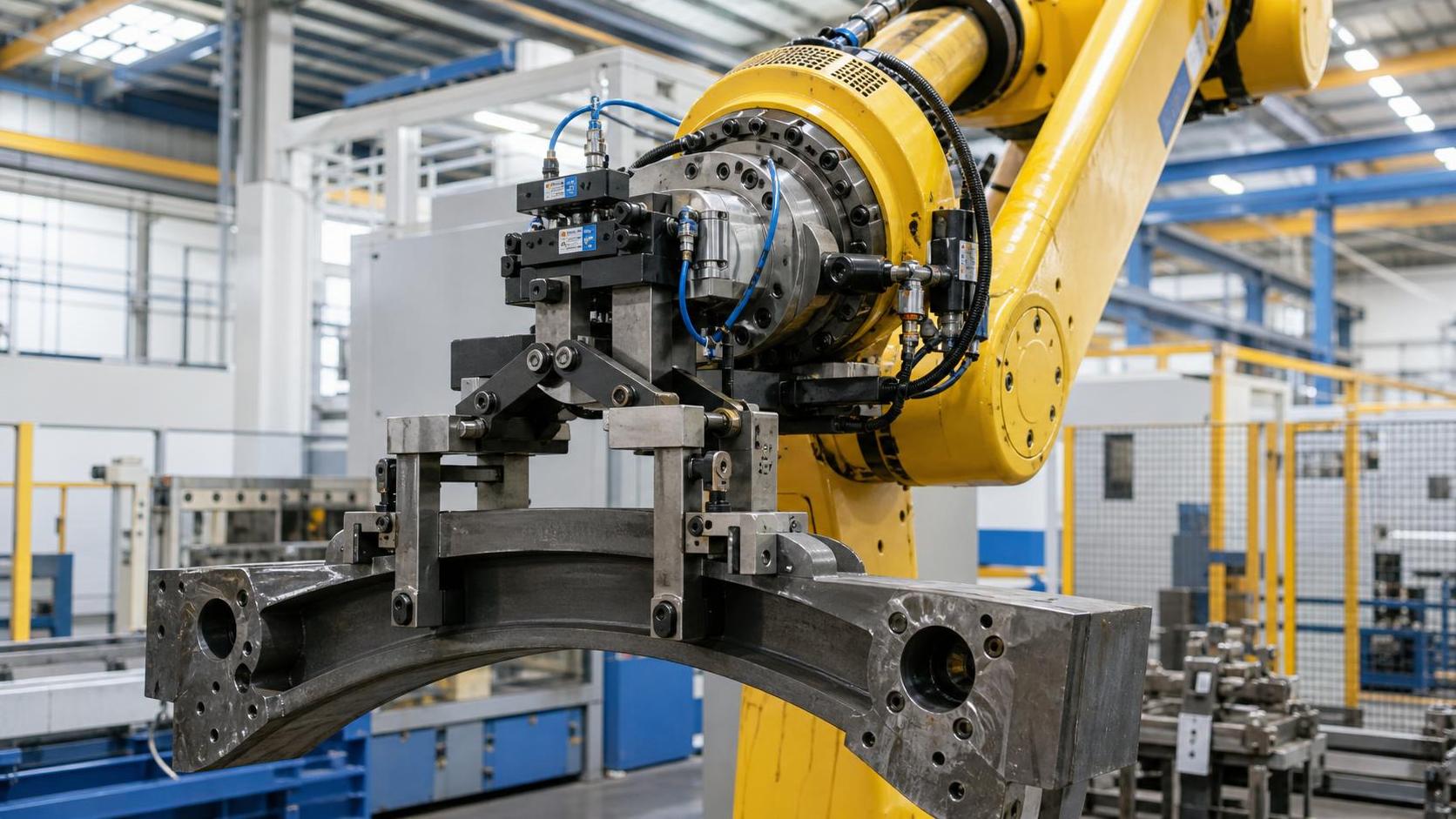

قد يبدو أن حجم الروبوت مناسب على الورق لأن وزن قطعة العمل 80 كجم والروبوت مصنف لـ100 كجم. ومع ذلك، قد تشمل الحمولة الفعلية عند المعصم قابضًا بوزن 15 كجم، وصمامات هوائية، وحواجز واقية، وحوامل حساسات، وحزم ترتيب الكابلات، ومركز ثقل متغيرًا. أضف إلى ذلك تسارعًا سريعًا أو مدى وصول ممتدًا أو دورة تشغيل متطلبة، وقد يصبح الاختيار الذي يبدو مقبولًا مصدرًا لإنذارات الحمل الزائد، أو ضعف دقة الوضع، أو تآكل متسارع لعلبة التروس، أو مصدر قلق للسلامة يمكن تجنبه.

لذلك، يمثل هامش الحمولة أداة عملية للتحكم بالمخاطر. فهو يمنح فريق الأتمتة مجالًا للتعامل مع التباين في الواقع العملي بدلًا من مطالبة الروبوت بالعمل بصورة مستمرة عند حده النظري.

تصنيف الحمولة هو نقطة بداية، وليس نتيجة الاختيار

لكل روبوت صناعي تصنيف حمولة معلن، ويُعبّر عنه عادةً بالكتلة القصوى التي يمكن حملها عند المعصم في ظروف محددة. هذا الرقم مهم، لكنه لا يعني أن كل حمولة تقل عن ذلك الرقم ستؤدي بنفس الكفاءة.

يحدد مصنعو الروبوتات عادةً أداء الحمولة إلى جانب حدود عزم المعصم، وقصور المعصم الذاتي، وموضع مركز الثقل، وسرعة المحاور، ووضعية الروبوت. قد يؤدي روبوت بقدرة 100 كجم يحمل حمولة مدمجة بوزن 90 كجم بالقرب من شفة التثبيت أداءً مختلفًا جدًا عن الروبوت نفسه وهو يحمل تجهيزًا طويلًا ومنحرفًا بوزن 90 كجم. في الحالة الثانية، تتعرض مفاصل معصم الروبوت وذراعه لعزم أكبر بكثير أثناء الحركة.

بالنسبة لذراع روبوت لمناولة الحمولات العالية، يجب أن يشمل تقييم الحمل ما يلي:

• الوزن الأقصى لقطعة العمل، بما في ذلك تفاوتات المواد المعتادة والخردة المحتجزة أو بقايا العملية.
• وزن أدوات نهاية الذراع، بما في ذلك القوابض، وأكواب التفريغ، والمغناطيسات، والمشابك، والحساسات، والمحولات، والأغطية الواقية.
• الخراطيم والكابلات والمشعبات الهوائية ومكونات حزمة الترتيب التي يدعمها الروبوت.
• المسافة بين شفة الروبوت ومركز الثقل المشترك.
• قصور الحمولة الذاتي، لا سيما بالنسبة للألواح الطويلة، والإطارات الملحومة، والأنابيب، واللفائف، والأجزاء المصنعة غير المتماثلة.
• التسارع والتباطؤ ومدى الوصول وتغيرات الاتجاه وزمن الدورة ودرجة حرارة التشغيل.

إن تجاهل أي عنصر من هذه العناصر قد يؤدي إلى حساب مضلل للحمولة. وبالنسبة لمديري السلامة، فإن مصدر القلق الأساسي ليس ما إذا كان الروبوت يستطيع إتمام رفعة بطيئة واحدة أثناء التشغيل التجريبي، بل ما إذا كان بإمكانه تنفيذ المسار المقصود مرارًا دون الاقتراب من الحدود الميكانيكية أو الكهربائية أو حدود نظام التحكم.

ما هامش الحمولة الذي ينبغي السماح به؟

لا توجد نسبة مئوية واحدة صحيحة لكل مشروع أتمتة. يعتمد الهامش المناسب على مدى قابلية التنبؤ بالحمل، وشدة الحركة، ومدى تكلفة أي توقف. ومع ذلك، فإن الدليل التالي مفيد أثناء الاختيار الأولي.

هذه نطاقات للتخطيط وليست بديلًا عن مخطط الحمولة وأدوات المحاكاة الخاصة بمصنع الروبوت. إذا كانت خلية تتعامل مع مكون مصنع بوزن 70 كجم ومجموعة قابض بوزن 20 كجم، فقد يبدو اختيار روبوت بقدرة 100 كجم منطقيًا من منظور الكتلة. ولكن إذا كانت الأدوات تمتد بعيدًا عن الشفة، أو كان الجزء يُرفع بسرعة، أو كان الروبوت يصل عبر فتحة آلة واسعة، فقد يكون روبوت من فئة 120 كجم أو 150 كجم الخيار الهندسي الأكثر أمانًا.

بعبارة أخرى، يجب قياس الهامش مقابل النظام المجهز بالكامل والمتحرك، وليس مقابل الجزء المجرد.

يجب أن يبدأ الحساب من شفة الروبوت

تبدأ المراجعة الداخلية المفيدة بسجل بسيط لإجمالي الحمولة. أدرج كل عنصر مركب بعد معصم الروبوت، ثم استخدم أثقل تركيبة واقعية بدلًا من الحالة الاسمية أو المتوسطة.

إجمالي الكتلة المحمولة = قطعة العمل + مؤثر النهاية + المحولات + الحساسات + الصمامات + الكتلة المدعومة بالكابل/الخرطوم + الإضافات المتوقعة.

غالبًا ما يتم التغاضي عن هذا العنصر الأخير. فنادرًا ما تبقى خلية الروبوت مجمدة على تكوينها الأصلي. قد يطلب فريق الجودة لاحقًا كاميرا رؤية، أو حساس وجود جزء، أو أصابع مشبك أقوى، أو مسبار فحص، أو حواجز إضافية حول الحواف الحادة. قد يكون كل تغيير صغيرًا بمفرده، لكنها مجتمعة قد تستهلك الهامش الذي جعل الخلية موثوقة.

الكتلة ليست سوى نقطة الفحص الأولى. ينبغي لمورد الروبوت بعد ذلك التحقق من قيم مركز ثقل الحمولة وقصورها الذاتي باستخدام الأبعاد الفعلية للقابض والجزء. فعلى سبيل المثال، قد تكون قطعة صاج عريضة خفيفة نسبيًا مقارنة بحجمها، لكنها تولد قصورًا ذاتيًا كبيرًا عند تدويرها. وقد تكون للقطعة المصبوبة الثقيلة مركز ثقل غير متساوٍ بسبب الأضلاع أو الشفاه أو الميزات المشغلة آليًا. ولا يمكن تمثيل أي من الحالتين جيدًا بمقارنة بسيطة تعتمد على الكيلوجرامات فقط.

لماذا يغير مركز الثقل قرار السلامة

فكر في حمل حمولة بالقرب من صدرك مقارنة بحمل الحمولة نفسها بذراعين ممدودتين. لم يتغير الوزن، لكن الجهد الواقع على جسمك تغير. يختبر الروبوت المبدأ نفسه من خلال عزم المفاصل وعزم المعصم.

عندما يتحرك مركز الثقل المشترك بعيدًا عن شفة الروبوت، تولد الحمولة عزم انحناء أكبر. وهذا مهم بشكل خاص عندما يتعامل الروبوت مع:

• ألواح فولاذية كبيرة أو هياكل منحنية.
• مقاطع أنابيب طويلة وعوارض ومكونات إنشائية.
• تجميعات مصنعة محملة خارج المركز.
• أدوات ذات أصابع ممتدة أو مناطق تفريغ متعددة.
• أجزاء يجب تقديمها عموديًا أو إمالتها أو تدويرها أثناء النقل.

قد تظهر مخاطر الجودة قبل حدوث عطل رسمي للحمل الزائد. فقد يُظهر الروبوت انحرافًا أكبر في المسار تحت الحمل الديناميكي، أو إدخالًا أقل اتساقًا في تجهيز التثبيت، أو وضعًا متغيرًا على ناقل أو مموضع لحام أو طاولة آلة. قد تبدو هذه المشكلات وكأنها مشكلات في تجهيز التثبيت أو البرمجة، بينما يكون السبب الجذري في الواقع نطاق حمولة غير كافٍ الحجم.

لذلك، ينبغي أن تتطلب عملية الاختيار الآمنة من المُكامل تقديم مركز الثقل والعزوم والقصور الذاتي المحسوبة لكل حالة التقاط ذات صلة. وإذا كان قابض واحد يتعامل مع عدة عائلات من الأجزاء، فقيّم أسوأ حالة لكل محور، وليس أثقل عنصر فقط.

يمكن للتسارع أن يزيل هامشًا يبدو مريحًا بهدوء

الحمولة ساكنة؛ أما الإنتاج فديناميكي. في اللحظة التي يتسارع فيها الروبوت أو يفرمل أو يعكس الاتجاه أو يدور بحمولة طويلة، ترتفع القوى فوق الحمل الثقالي البسيط. تتعرض خلايا المناولة عالية السرعة للخطر بشكل خاص لأن ضغط زمن الدورة يؤدي غالبًا إلى ملفات حركة أسرع بعد التركيب.

من المغري اختيار روبوت يحقق زمن الدورة الحالي بسرعة متحفظة وافتراض أن التحسين اللاحق سيكون سهلًا. لكن الروبوت الذي يعمل قريبًا من حدود حمولته أو قصوره الذاتي قد لا يملك مجالًا كبيرًا للتحسين. وقد تكون النتيجة توقفات وقائية متكررة، أو خفض السرعة المبرمجة، أو حل وسط بين الإنتاجية وعمر المعدات.

لإجراء مراجعة السلامة، اطرح الأسئلة التالية:

• هل سيتحرك الروبوت عند أقصى مدى وصول وهو يحمل أثقل جزء؟
• هل تتضمن الدورة توقفات مفاجئة أو انعطافات بمقدار 180 درجة أو دورانًا عالي السرعة للمعصم؟
• هل يمكن للأجزاء أن تتأرجح أو تنثني أو تتحرك داخل القابض؟
• هل يتم تقييم ظروف التوقف الطارئ والتوقفات المتحكم بها باستخدام الحمولة الفعلية؟
• هل سيطلب فريق الإنتاج لاحقًا زمن دورة أقصر؟

قد يتصرف الروبوت المحمل بخفة أثناء التعليم البطيء بشكل مختلف تمامًا في الإنتاج التلقائي بالسرعة المبرمجة الكاملة. ولهذا السبب، ينبغي أن يشمل التشغيل التجريبي أحمال إنتاج ممثلة، وليس فقط فحوصات مسار الأداة الفارغة.

ابنِ الهامش حول العملية، لا حول رقم في الكتالوج

تقدم مناولة المواد في تصنيع المعادن مثالًا جيدًا. قد تقوم خلية بتحميل قطع صفائح سميكة في آلة تشكيل، أو إزالة مقاطع أسطوانية ملفوفة، أو نقل هياكل مخروطية إلى محطات اللحام والفحص. وقد تختلف أبعاد الأجزاء وحالة الحواف واتجاه الإمساك اختلافًا كبيرًا بين الأعمال. في هذه البيئة، يدعم هامش الحمولة السخي أكثر من قوة الرفع: فهو يدعم التثبيت المستقر والتموضع القابل للتكرار والاستجابة الأكثر أمانًا للتغيرات الإنتاجية المتوقعة.

بالنسبة للعمليات التي تنتج مكونات أسطوانية أو مخروطية أو مقوسة من صفائح أثقل، ينبغي النظر في خطة المناولة اللاحقة إلى جانب معدات التشكيل. يمكن لآلة CNC Bending machine with 4 roller تحسين التحكم في الأبعاد من خلال ترتيبها ذي الأربع بكرات وتقليل امتداد البكرة السفلية، لا سيما لأعمال تصنيع المعادن المتطلبة. ومع ذلك، فإن دقة الأجزاء المشكلة الأفضل تزيد أيضًا من أهمية المناولة الروبوتية الدقيقة. فإذا تعرض الغلاف النهائي للتشوه أو الخدش أو الوضع غير المتسق بعد الدرفلة، فقد تضيع فائدة التشكيل الدقيق في المراحل اللاحقة.

عند تقييم روبوت لهذا النوع من الخلايا، سجّل أقصى سماكة للوحة وهندسة المكون النهائي، وليس وزن القطعة الأولية فقط. فقد يكون للجزء المدرفل مركز ثقل وسطح إمساك مختلفان عن الصفيحة المسطحة. وقد تؤثر الحواف الحادة والأسطح الدافئة والزيت والقشور والأقطار المتغيرة أيضًا في تصميم وكتلة مؤثر النهاية.

قائمة تحقق عملية لاعتماد فرق مراقبة الجودة والسلامة

قبل اعتماد ذراع روبوت لمناولة الحمولات العالية، ينبغي لأصحاب المصلحة في الجودة والسلامة طلب دليل على أن التصميم المقترح قد تم تقييمه ضمن نطاق تشغيله الفعلي. لا يلزم أن تتحول المراجعة إلى تمرين في برمجة الروبوت، ولكن ينبغي أن تكون محددة بما يكفي لكشف الافتراضات.

1. أكد أسوأ حمولة محتملة. استخدم أقصى وزن للجزء بالإضافة إلى الأدوات الكاملة، وليس متوسط وزن المادة أو مفهوم القابض الأولي.
2. راجع بيانات الحمل عند الشفة. تحقق من مركز الثقل وعزوم المعصم والقصور الذاتي مقارنة بالقيم المسموح بها من مورد الروبوت.
3. تحقق من نطاق الوصول الكامل. قد تكون الحمولة مقبولة بالقرب من قاعدة الروبوت، لكنها تصبح مقيدة عند مدى الوصول الممتد أو المواضع العلوية.
4. تحقق من الدورة المقصودة. حاكي أو اختبر التسارع الفعلي وتغيرات الاتجاه ونقاط التسليم ومعدل الدورة.
5. أدرج الحالات غير الطبيعية ولكن المتوقعة. ضع في الاعتبار جزءًا رطبًا أو زيتيًا، أو قطعة عمل أكبر قليلًا من اللازم، أو حساسًا إضافيًا، أو عملية وضع فائتة، والاسترداد بعد التوقف.
6. تحقق من تثبيت مؤثر النهاية. لا تثبت سعة الحمولة أن الإمساك بالتفريغ أو المغناطيس أو الإمساك الميكانيكي آمن أثناء جميع الحركات.
7. وثّق المخصص المستقبلي. حدد الجزء من الهامش المحجوز لتغييرات الأدوات المخطط لها أو أجهزة الفحص الإضافية أو متغيرات المنتجات الجديدة.

تُعد قائمة التحقق هذه قيمة لأنها تحول «السعة» إلى دليل هندسي قابل للتتبع. كما أنها تمنح مديري الجودة أساسًا أوضح لاعتماد قدرة العملية، وتمنح مديري السلامة الثقة بأن حدود التشغيل لا تُعامل كأهداف.

أخطاء الاختيار الشائعة التي تسبب مشكلات لاحقة

أحد الأخطاء الشائعة هو الاختيار وفقًا لأثقل قطعة عمل وحدها. وخطأ آخر هو استخدام الوزن التقديري لمورد القابض قبل الانتهاء من الكابلات والصمامات والمحولات والحواجز. قد يترك كلا النهجين الخلية بسعة احتياطية ظاهرية لا تتجاوز بضعة كيلوجرامات، وهي سعة قليلة جدًا عند ظهور تفاصيل الإنتاج الفعلية.

خطأ آخر هو اعتبار جميع الروبوتات المصنفة لـ100 كجم قابلة للتبادل. يختلف مدى الوصول وهندسة الذراع والقصور الذاتي المسموح به وتكوين المعصم وأداء الحركة حسب الطراز. فقد يكون روبوت ما مناسبًا تمامًا لعمليات الرص المدمجة على الطبليات، بينما يتعامل آخر براحة أكبر مع أجزاء مصنعة منحرفة. والسؤال الصحيح ليس «أي روبوت لديه الحمولة المطلوبة؟»، بل «أي روبوت يستطيع حمل هذه الحمولة الكاملة خلال هذه الحركة المحددة بهامش مقبول؟»

وأخيرًا، لا تخلط بين تصنيف الحمولة الكبير وحل السلامة الكامل. تعتمد الأتمتة الآمنة أيضًا على تقييم المخاطر، ووسائل الحماية، ووظائف السرعة الآمنة والفصل الآمن حيثما تنطبق، وسلوك فشل القابض، ومنع سقوط الأجزاء، وأداء التوقف الطارئ، ووصول المشغل أثناء التحميل والفحص والاسترداد.

قاعدة القرار: اترك مجالًا للواقع

لا ينبغي لذراع روبوت مختار جيدًا أن يعمل في الإنتاج العادي عند حافة تصنيفاته. إذا كانت الحمولة الإجمالية المحسوبة قريبة من السعة القصوى للروبوت، أو إذا كان من الصعب التحكم في مركز الثقل والقصور الذاتي، فإن الانتقال إلى فئة الحمولة التالية غالبًا ما يكون القرار الأكثر مسؤولية. يمكن أن تحمي السعة الإضافية قابلية التكرار، وتبسط تغييرات الأدوات المستقبلية، وتقلل الضغط لتخفيض سرعة العملية بعد التركيب.

بالنسبة لمعظم مديري مراقبة الجودة والسلامة، فإن هامش الحمولة المناسب هو الهامش المدعوم ببيانات حمل موثقة، والتحقق الواقعي من الحركة، ومخصص واضح للتباين. اختر الروبوت بناءً على أثقل تركيبة كاملة من الأداة والجزء، وتحقق من العزوم والقصور الذاتي عند أسوأ مدى وصول، ثم احتفظ بقدرة احتياطية كافية للتغييرات الإنتاجية التي تتبع دائمًا تقريبًا. يجعل هذا النهج ذراع روبوت لمناولة الحمولات العالية جزءًا موثوقًا من نظام التصنيع بدلًا من أن يكون القيد الخفي التالي فيه.
