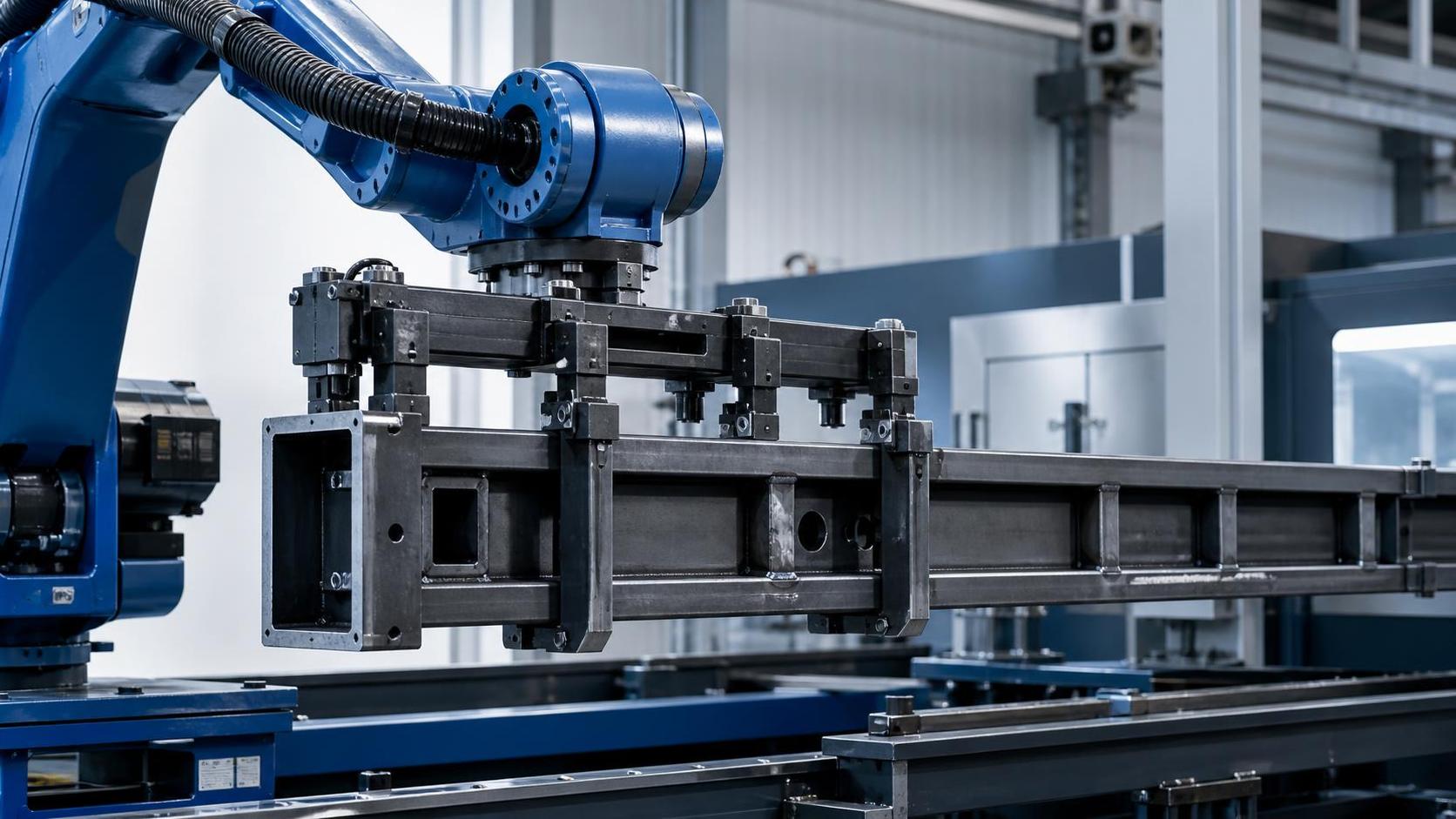

يلزم استخدام ذراع روبوت مناولة للخدمة الشاقة عندما يتجاوز حمل الإطار الحمولة الصافية المفيدة، أو عزم المعصم، أو استقرار مدى الوصول، أو السعة الديناميكية لروبوت قياسي. لا يمثل وزن الإطار وحده معيار اختيار كاملاً. فقد تكون قاعدة آلة ملحومة، أو إطاراً هيكلياً، أو تجميعة عارضة H، أو غلافاً مُصنّعاً ضمن تصنيف الحمولة الاسمية للروبوت، لكنها قد تولّد عزماً مفرطاً عند المعصم أو القاعدة لأن مركز ثقلها بعيد عن الشفة.

يتم بلوغ الحد العملي عندما يتعين على الروبوت رفع إطار أو تدويره أو نقله أو وضعه بدقة بشكل متكرر، وكانت كتلته وهندسته وطريقة إمساكه وملف حركته تُنشئ أحمالاً تتجاوز نطاق التشغيل المقدر. ويحدث ذلك عادةً مع الهياكل الملحومة الطويلة، والتجميعات غير المركزية، وقواعد الآلات الصلبة، والإطارات الفولاذية الحاملة للتجهيزات، والمكونات المصنعة التي يجب أن تبقى مستقرة أثناء اللحام أو التشغيل الآلي أو الفحص أو النقل.

الحمولة ليست سوى نقطة البداية

تُذكر تصنيفات حمولة الروبوت عموماً لشرط حمل محدد بالقرب من شفة المعصم. ونادراً ما يكون الإطار حملاً مدمجاً ومتمركزاً. يجب أن يحمل الروبوت قطعة العمل، والماسك، ولوحة التثبيت، والمستشعرات، والكابلات، والأغطية الواقية، وأحياناً جهاز توافق أو أداة دوارة. وتكون الكتلة المتحركة الإجمالية، بدلاً من كتلة الإطار وحدها، هي القيمة الأولى التي يجب تحديدها.

على سبيل المثال، الروبوت الذي يرفع إطاراً ملحوماً بوزن 600 kg باستخدام ماسك ميكانيكي بوزن 120 kg لا يتعامل مع حمولة قدرها 600 kg. يحمل المعصم ما لا يقل عن 720 kg قبل احتساب الحوامل والخراطيم والموصلات أو الأدوات التي تبقى أثناء الدورة. إن اختيار روبوت لا يتجاوز تصنيفه الاسمي الكتلة الساكنة المحسوبة إلا بقليل يترك هامشاً عملياً ضئيلاً للتسارع والكبح وتباين المنتجات أو فقدان القبضة الناتج عن حالة السطح.

يصبح اختيار روبوت للخدمة الشاقة مناسباً عندما يقترب استخدام الحمولة من حد التشغيل المستمر للروبوت، لا سيما عندما يجب تسريع الإطار بسرعة أو تثبيته أفقياً عند أقصى مدى. وقد توفر فئة روبوت أكبر صلابة هيكلية أعلى ونطاق قصور ذاتي أكثر ملاءمة، حتى لو بدا الفرق في الحمولة الاسمية غير ضروري عند مقارنة الوزن البسيطة.

غالباً ما يحدد مركز الثقل فئة الروبوت

يولد الإطار الطويل تأثير الرافعة. والعلاقة ذات الصلة هي كتلة الحمل مضروبة في المسافة الأفقية من معصم الروبوت إلى مركز ثقل الإطار. وتؤدي زيادة هذه المسافة إلى رفع عزم المعصم وحمل الكتف وميل الذراع إلى الانحراف أثناء البدء والتوقف. ولذلك، قد يتطلب هيكل ملحوم مستطيل خفيف ولكنه طويل روبوتاً أثقل من مسبوكة مدمجة وكثيفة ذات كتلة مماثلة.

ينبغي أن تصف بيانات مركز الثقل ثلاثة اتجاهات من شفة الروبوت، لا مجرد مسافة واحدة. تكون الإطارات غير متماثلة في كثير من الأحيان لأن الصفائح التقوية، والوسائد المشغلة آلياً، والحوامل، وحوامل الكابلات، أو المكونات المثبتة تحول الكتلة بعيداً عن المركز الهندسي. وإذا التقط الماسك الإطار من سكة واحدة أو حافة واحدة، فقد تؤدي كتلته وإزاحته إلى حالة حمل تختلف اختلافاً كبيراً عن نقطة الاتزان الاسمية في الرسم.

غالباً ما لا تكون الوضعية الأكثر تطلباً هي نقطة الالتقاط. فقد تحدث عندما يمد الروبوت الإطار فوق ناقل، أو يدوره من الوضع الرأسي إلى الأفقي، أو يصل إلى داخل تجهيز، أو يسحبه من غلاف آلة. تغير كل وضعية أحمال المفاصل. وقد يكون مخطط الحمل المقبول عند مدى قصير غير مناسب بعد نقل الإطار نفسه بعيداً عن قاعدة الروبوت.

الإطارات الطويلة وعوارض H

تضيف عوارض H والإطارات المصنعة مشكلة ثانية: الانحناء والاهتزاز. قد يدعم الروبوت الوزن المحسوب بأمان بينما تنحرف قطعة العمل نفسها بين نقاط الإمساك. وعندما تبدأ الحركة، قد يتحول هذا الانحراف إلى حمل متأرجح. عندها يواجه الروبوت قصوراً ذاتياً متغيراً، ويتعرض الماسك لقوة غير متساوية، وتنخفض قابلية تكرار الوضع.

غالباً ما يُفضّل التعامل مع العناصر الإنشائية الطويلة باستخدام روبوتين منسقين، أو روبوت وموضّع مؤازر، أو مؤثر طرفي مصمم خصيصاً مزود بنقاط دعم متعددة. يعتمد الاختيار على الطول والصلابة ومسار النقل والدقة المطلوبة عند الوجهة. قد يكون ذراع روبوت مناولة واحد للخدمة الشاقة مناسباً لإطار صلب ذي مركز ثقل مضبوط، لكن زيادة سعة الحمولة لا تحل تلقائياً مشكلة انثناء قطعة العمل.

الوزن الساكن والحمل الديناميكي حسابان مختلفان

يرى الروبوت الثابت الذي يحمل إطاراً حملاً جاذبياً ساكناً. تضيف دورة الإنتاج التسارع والتباطؤ وعكس الاتجاه ودوران المعصم. وتكتسب هذه القوى أهمية خاصة عند نقل إطار بين محطات اللحام، أو تدويره لإتاحة الوصول إلى وجه آخر، أو إدخاله في تجهيز دقيق.

ليست السرعة العالية المصدر الوحيد للحمل الديناميكي. فقد يسبب التوقف البطيء والمفاجئ اضطراباً أكبر من مسار أسرع ذي انتقالات سلسة. يرتفع القصور الذاتي بشكل حاد عندما تتوزع الكتلة بعيداً عن محور الدوران. فعلى سبيل المثال، يمكن لإطار خزانة ملحوم عريض أن يفرض قصوراً دورانياً كبيراً حتى لو كان وزنه الإجمالي متواضعاً مقارنة بحمولة الروبوت المقدرة.

يستخدم التقييم الصحيح حدود حمولة الروبوت ومركز الثقل والقصور الذاتي معاً. ينبغي أن يحاكي برنامج الحمولة أو أداة حساب الحمل الماسك والإطار الفعليين. كما ينبغي أن يشمل السرعة المقصودة ونطاق الاتجاهات. إن عرض الرفع الساكن مفيد لإثبات القبضة، لكنه لا يتحقق من حركة الإنتاج الكاملة.

الإطارات التي تبرر عادةً المناولة الروبوتية للخدمة الشاقة

تكون الأذرع للخدمة الشاقة مبررة عادةً لقواعد الآلات الملحومة، والقواعد المصنعة الكبيرة، والأبواب الفولاذية الثقيلة، والتجميعات الفرعية لعوارض H، وإطارات معدات البناء، والمكابس أو أغلفة الآلات، والتجهيزات التي تبقى مثبتة أثناء النقل. تميل هذه الأحمال إلى الجمع بين كتلة كبيرة وهندسة غير ملائمة. كما تزيد قيمتها من الحاجة إلى مناولة مضبوطة، لأن تلف التلامس أو أسطح التمركز المشوهة قد يسبب مشكلات في التجميع اللاحق.

غالباً ما تتطلب الإطارات الخارجة من خلية لحام تدويراً للفحص أو التجليخ أو التشغيل الآلي أو الوصول إلى الجانب المقابل. إذا أُعيد وضع الإطار يدوياً باستخدام معدات الرفع، فيجب تقييم بديل الروبوت مقارنة بالتسلسل الكامل: الالتقاط، وتغيير الاتجاه، وخلوص التجهيز، والإنزال المضبوط، والتحرير. إن الروبوت الذي يستطيع رفع الإطار لكنه لا يستطيع تدويره عبر المسار المطلوب دون تجاوز حد أحد المفاصل ليس حلاً عملياً للمناولة.

تعد حالة السطح مهمة في هذه المرحلة. قد تحمل مكونات الألواح المقطوعة بالليزر أو البلازما أو اللهب، أو المقصوصة أو المختومة، نتوءات وخبثاً قبل تجميعها في إطار. تؤدي النتوءات في مواضع تلامس الماسك إلى تثبيت غير صحيح وحمل نقطي موضعي. وعندما تُجهز مكونات الألواح قبل التجميع، يمكن لمعدات مثلآلة إزالة نتوءات الصفائح المعدنية RNS 800 إزالة نتوءات الحواف والثقوب من الصفائح المعدنية ضمن عرض المعالجة البالغ 800 mm ونطاق السُمك 0.5-40 mm. لا يحدد ذلك سعة الروبوت، لكنه قد يحسن اتساق أسطح التلامس التي تستخدمها الأعشاش والمشابك والمؤثرات الطرفية.

كتلة الماسك وأمان القبضة ومسار الحمل

المؤثر الطرفي جزء من نظام المناولة، وليس ملحقاً يُقدّر لاحقاً. تغير الرافعات المغناطيسية وأنظمة التفريغ والمشابك الميكانيكية وأدوات الشوك والتجهيزات الدبوسية المخصصة الحمولة الفعلية ومركز الثقل. يجب أن يبقى مسار الحمل من الإطار إلى الماسك آمناً عبر كل اتجاه. قد يكون الماسك الملائم للرفع الرأسي غير مناسب عندما يُقلب الإطار أو يُسرّع جانبياً.

تستحق القبضات بالتفريغ عناية خاصة على الإطارات الفولاذية الملحومة أو الخشنة. فقد تؤدي القشور السطحية ورذاذ اللحام والمسامية وعدم استواء اللوح والفجوات الصغيرة إلى تقليل سلامة الإحكام. كما تتطلب أدوات التفريغ استجابة محددة لفقدان الضغط وحالة احتفاظ بالحمل عند الاقتضاء. يمكن للتثبيت الميكانيكي تحمل الأسطح الأكثر خشونة، لكنه يضيف وزناً وقد يتداخل مع خرزات اللحام أو الأسطح المشغلة آلياً أو فتحات المكونات.

بالنسبة للإطارات رقيقة الجدران، يجب تقييم قوة الإمساك مقابل التشوه الموضعي. قد يؤدي زيادة قوة المشبك لمنع الانزلاق إلى تشويه سكة أو لوح. غالباً ما يكون دعم الإطار عند عدة عقد هيكلية أكثر فعالية من تطبيق قوة أكبر في موضع واحد مناسب. وينطبق المبدأ نفسه على أدوات الشوك: إذ تؤثر المسافة بين الشوك وعمق الإدخال في انحناء الإطار وكذلك في استقرار حمل الروبوت.

مدى الوصول وموضع التركيب وحمل الأساس

تجعل الإطارات الثقيلة من موضع الروبوت قراراً إنشائياً. يزيد وضع الروبوت بعيداً عن الآلة أو التجهيز من مدى الوصول، وبالتالي من عزم المفاصل. وقد يقلل تقريب الروبوت من طلب الحمل، لكنه يترك خلوصاً غير كافٍ لدوران الإطار. يحافظ الترتيب المفضل على أوضاع الحمل الأعلى بالقرب من منطقة عمل الروبوت الأقوى، مع الحفاظ على مسار خالٍ من التصادم لأطول بُعد في الإطار.

يغير ارتفاع التركيب المشكلة أيضاً. يمكن للقاعدة المرتفعة تحسين الوصول فوق الناقلات أو جدران التجهيز، لكنها ترفع تأثير قوى القصور الذاتي على هيكل الدعم. تحتاج القواعد المركبة على الأرض، والهياكل الفولاذية المرتفعة، والمسارات، والترتيبات العلوية، جميعها إلى تقييم موثق لأحمال رد الفعل. يجب أن يقاوم أساس الروبوت القوى المشتركة من الذراع وقطعة العمل وحالات التوقف الطارئ وتغيرات الاتجاه المتكررة دون هبوط أو اهتزاز.

إن استواء الأرضية وحده ليس دليلاً على كفاية الدعم. يؤثر ترتيب المراسي وسماكة الخرسانة والتسليح والخنادق القريبة وصلابة القاعدة المصنعة في الاستقرار. قد يحافظ روبوت كبير على موضع مفصل قابل للتكرار بينما يتحرك الهيكل الأساسي قليلاً تحت الحمل، مسبباً أخطاء عند الماسك. ويظهر ذلك بوضوح خاصة عند وضع إطار على دبابيس أو في تجهيز تشغيل آلي أو مقابل محددات التموضع.

قد تحول متطلبات الدورة حملاً حدياً إلى تطبيق للخدمة الشاقة

يمكن لإطار تتم مناولته مرة واحدة في كل وردية أن يتحمل حركة تحفظية ووقت استقرار أطول. أما الإطار نفسه الذي يُنقل مراراً عبر اللحام والفحص والتشطيب فيتطلب سعة للتشغيل المستمر. وقد تؤثر حرارة اللحام القريب والغبار الكاشط ورذاذ سائل التبريد ورذاذ اللحام أيضاً في توجيه الكابلات وتدابير الحماية وفترات الصيانة، رغم أنها لا تغير حمولة الروبوت المقدرة.

يعد التدوير المتكرر مصدراً شائعاً لسوء التحجيم الأولي. قد يرفع الروبوت إطاراً رأسياً باحتياطي كبير، ثم يواجه صعوبة عندما يجب تدوير الإطار نفسه حول محور مزاح. يمكن لنظام التحكم خفض السرعة للبقاء ضمن الحدود، لكن ذلك قد يعطل زمن التاكت المطلوب. غالباً ما يكون اختيار ذراع للخدمة الشاقة مبكراً أكثر عملية من محاولة استعادة زمن الدورة لاحقاً من خلال إعدادات تسارع قوية.

يجب توثيق تباين الحمل عبر مزيج الإنتاج. يمثل الإطار الملحوم المجرد، والإطار الحامل للحوامل، والإطار المزود بأدوات تجميع مؤقتة حالات حمل منفصلة. وليس التكوين الأثقل دائماً هو الأكثر تقييداً؛ فقد يسبب تكوين أخف ذي إزاحة أكبر أكبر عزم للمعصم. ينبغي ربط البرامج ببيانات جزء وماسك موثقة بدلاً من افتراض أن الإطارات المتشابهة في المظهر تشترك في الحركة المسموح بها نفسها.

التعرف على الحالات التي يُجبر فيها الروبوت القياسي على تجاوز دوره

تشير عدة علامات إلى نظام مناولة صغير السعة أو غير متوافق جيداً: انخفاض السرعة قرب أقصى مدى، أو تحذيرات حمل زائد متكررة، أو تأرجح ظاهر للإطار بعد التوقف، أو صعوبة في تحقيق سماحية الوضع، أو مؤثر طرفي يستهلك حصة مفرطة من تصنيف الحمولة. يمكن أن تنشأ هذه الأعراض أيضاً من تجهيز ضعيف أو بيانات مركز ثقل غير دقيقة أو قاعدة غير مستقرة. وقد يؤدي استبدال الروبوت دون تحديد السبب الفعلي إلى بقاء نمط الفشل نفسه.

يوجد فرق جوهري بين روبوت محدود بالكتلة وآخر محدود بالقصور الذاتي. تظهر مشكلات الكتلة في أوضاع الرفع ومد الذراع. وغالباً ما تظهر مشكلات القصور الذاتي أثناء الدوران أو عكس الحركة أو التباطؤ الطارئ. قد ينجح الإطار في اختبار الالتقاط الرأسي، لكنه يتجاوز نطاق القصور الذاتي المسموح به عند تدويره على محور المعصم. ينبغي فحص الحالتين قبل اعتماد تصميم التجهيز نهائياً.

عندما يكون شكل الجزء متغيراً بدرجة كبيرة، قد يكون تجهيز رفع مضبوط أو موضّع أفضل من حل يعتمد على الروبوت فقط. عندئذ يمكن للروبوت تنفيذ النقل أو التحميل بينما يتولى التجهيز أعمال الدوران الصعبة. وعلى العكس، عندما يجب أن ينتقل الإطار بين عدة محطات باتجاهات مختلفة، يوفر ذراع روبوت مناولة للخدمة الشاقة مرونة مسار أكبر من ترتيب رفع ثابت، شريطة بقاء مدى الوصول ونطاق الحمل صالحين طوال المسار.

البيانات المطلوبة قبل اختيار السعة

تبدأ المواصفات الموثوقة برسم أو نموذج مقاس للإطار في كل حالة من حالات المناولة. سجل كتلة الإطار المجردة والمكونات المثبتة والأدوات المؤقتة ومركز الثقل المتوقع والأبعاد الخارجية ومناطق الإمساك المسموح بها. ضمّن كتلة المؤثر الطرفي ومركز ثقله بالنسبة إلى شفة الروبوت. بالنسبة للإطارات ذات توزيع المواد الداخلية غير المؤكد، يكون اختبار الوزن والاتزان المضبوط أكثر فائدة من الاعتماد فقط على رسومات التصنيع الاسمية.

• حدد أعلى وأدنى تكوينات للكتلة، بما في ذلك تجهيزات المناولة التي تبقى أثناء الدورة.
• ارسم خريطة لكل اتجاه مطلوب، وخاصة أوضاع الحمل الأفقية والدورات الكاملة حول خط مركزي مزاح.
• حدد مسار النقل مع وجود جدران التجهيز الفعلية وأبواب الآلات والناقلات وحدود السلامة في النموذج.
• حدد ما إذا كان الإطار صلباً بما يكفي لنقطة التقاط واحدة أو يحتاج إلى دعم موزع لتجنب الانحراف.
• قيّم سلوك التوقف والاسترداد بعد دورة متقطعة، لأن الإطار الثقيل المعلق لا يمكن دائماً إعادته عبر المسار العادي.

ينبغي أن تكون النتيجة نطاق حمل بدلاً من رقم حمولة واحد. عندما يقترب هذا النطاق من الحد من حيث الكتلة أو العزم أو القصور الذاتي أو مدى الوصول أو دورة التشغيل، يكون التطبيق قد دخل مجال المناولة للخدمة الشاقة. إن اختيار السعة من النطاق الكامل يحمي جودة الحركة ودقة التجهيز، مع ترك هامش تشغيل واقعي للإطارات التي سيوفرها الإنتاج فعلياً.
