يمكن لذراع روبوت مناولة طويل المدى تقليل محطات النقل، ولكن فقط عندما يلغي عملية تسليم فعلية بدلاً من مجرد نقل عنق الزجاجة نفسه إلى خلية روبوت أكبر. وتتمثل أفضل التطبيقات في الخطوط التي تنتقل فيها الأجزاء عبر عدة عمليات نقل قصيرة ومتكررة بين الماكينات أو التجهيزات أو نقاط الفحص أو مواقع اللحام. وإذا تمكن روبوت واحد من الوصول إلى تلك النقاط بأمان، والحفاظ على الاتجاه المطلوب، وإتمام الحركة ضمن زمن التكت المتاح، فقد تصبح المحطات الوسيطة غير ضرورية.

بالنسبة إلى مدير المشروع، لا يقتصر السؤال على ما إذا كان الروبوت يمتلك مدى وصول كافياً وفقاً لورقة المواصفات. بل يتمثل القرار في ما إذا كان نطاق الأتمتة الأوسع يحسن تدفق المواد الكلي: عمليات تفريغ وإعادة تحميل أقل، وتغييرات أقل في التجهيزات، وعدد أقل من المشغلين الذين ينتظرون عملية تسليم، ومساحة أرضية أقل مخصصة لمناطق التخزين المؤقت. ويمكن لنظام طويل المدى تحقيق هذه النتيجة، لكنه قد ينشئ أيضاً عنق زجاجة مركزياً مكلفاً إذا لم يتم تقييم التخطيط والحمولة وإمكانية الوصول وخطة الاستعادة معاً.

متى يكون تقليل محطات النقل نتيجة واقعية

توجد محطات النقل عادةً لأحد أربعة أسباب: لا تستطيع الماكينة الوصول إلى العملية التالية، أو يجب إعادة توجيه الجزء، أو لا تتطابق معدلات الإنتاج بين العمليات، أو يحتاج الخط إلى منطقة تخزين مؤقت لمنع توقف واحد من إيقاف كل شيء آخر. يعالج ذراع روبوت المناولة طويل المدى السبب الأول مباشرةً، وقد يساعد في السبب الثاني. لكنه لا يحل السببين الأخيرين تلقائياً.

أفضل تطبيق مناسب هو مسار إنتاج مستقر تتحرك فيه العائلة نفسها من قطع العمل عبر منطقة واسعة ولكن قابلة للتنبؤ. فعلى سبيل المثال، قد يلتقط روبوت مثبت على مسار خطي مكوناً مُصنَّعاً من موضع التحميل، ويقدمه لعملية لحام أو تشغيل، ثم ينقله إلى موضع فحص ويضعه على رف الإخراج. وفي هذا الترتيب، يمكن أحياناً استبدال نقطتي نقل أو ثلاث بمساحة عمل واحدة مُدارة بواسطة الروبوت.

ويكون ذلك مفيداً بشكل خاص عندما تكون محطات النقل محملة بشكل خفيف لكنها لا تزال تتطلب وسائل حماية وناقلات ومستشعرات وتجهيزات وصيانة. ويمكن أن تؤدي إزالة هذه الجزر الصغيرة من المعدات إلى جعل الخط أسهل في الإشراف، وإتاحة مساحة أكثر فائدة حول العملية الرئيسية. كما يمكن أن تقلل من تراكم أخطاء التموضع الذي يحدث عند تثبيت قطعة عمل ثقيلة أو مرنة وفك تثبيتها بشكل متكرر.

ومع ذلك، فإن الروبوت طويل المدى ليس بديلاً عن كل محطة. فإذا كانت المحطة تنفذ عملية ضرورية مثل التبريد أو القياس أو تصحيح الاتجاه أو التنظيف أو التحقق من الجودة، فقد يختفي موقعها المادي بينما تظل وظيفتها مطلوبة في الخط. وينبغي أن يميز المشروع بين إلغاء عملية نقل وإلغاء متطلب عملية.

ابدأ بمشكلة تدفق المواد، وليس بطراز الروبوت

تبدأ المراجعة العملية برسم خريطة للمسار الحالي من التحميل الأول إلى التفريغ النهائي. سجّل كل عملية تسليم، وسبب حدوثها، والوقت المستغرق في الانتظار، وطريقة المناولة، والعواقب إذا أصبح ذلك الموضع غير متاح. ويوضح هذا ما إذا كانت محطات النقل تخدم الإنتاج أم تعوض عن تخطيط غير ملائم.

بعد ذلك، اختبر مسار الأتمتة المقترح مقارنةً بنطاق أبعاد الجزء الفعلي. فالمدى وحده لا يكفي. يجب أن يقترب الروبوت من الجزء دون المرور عبر مناطق محظورة، وأن يتجنب المشابك والتجهيزات، وأن يحافظ على خلوص عن المعدات المجاورة، وأن يظل لديه في الوقت نفسه قدر كافٍ من حرية حركة المعصم للإمساك بقطعة العمل وتدويرها وإطلاقها. وقد يبدو رقم المدى الاسمي كافياً، بينما يكون نطاق العمل القابل للاستخدام محدوداً جداً عند زوايا الالتقاط والوضع الفعلية.

كما أن حالة الجزء مهمة أيضاً. فالمكونات المسطحة والصلبة والمتكررة تكون عموماً أسهل في النقل عبر مسافة طويلة من التجميعات الملحومة الطويلة أو تجميعات الصفائح الرقيقة أو الأجزاء ذات مراكز الثقل المتغيرة. وقد يتأرجح العنصر الطويل أثناء التسارع، أو يتداخل مع وسائل الحماية، أو يتطلب حركة أبطأ مما افترضه التصور الأولي. وفي تصنيع الهياكل الفولاذية، يجب أن تأخذ استراتيجية المناولة في الاعتبار ليس فقط الطول والكتلة، بل أيضاً خطر التشوه والحواف الحادة والحرارة المتبقية وكيفية دعم الجزء أثناء الحركة.

المفاضلة الرئيسية: عمليات تسليم أقل مقابل نقطة فشل واحدة أكبر

لا يؤدي تقليل محطات النقل إلى تبسيط الخط إلا إذا كان لدى الروبوت طويل المدى هامش سعة كافٍ. فعندما تعتمد كل عملية على روبوت واحد، يمكن أن يؤثر عطل في القابض أو المسار، أو استعادة بعد تصادم، أو انقطاع البرنامج في الخلية بأكملها. وعلى النقيض، قد تكون محطات النقل المنفصلة أقل أناقة، لكنها توفر مناطق تخزين مؤقت وتسمح للعمليات المجاورة بالاستمرار لفترة من الوقت.

وهذا لا يعني أن التخطيط الموزع أكثر أماناً تشغيلياً دائماً. إذ إن تعدد المحطات ينشئ أيضاً المزيد من أنظمة الدفع والمستشعرات ووحدات التحكم والمواضع التي يمكن أن تظهر فيها أعطال المحاذاة. ويعتمد الخيار الأفضل على الموضع الذي يفقد فيه الخط الوقت حالياً. فإذا كانت معظم الانقطاعات ناتجة عن عمليات النقل اليدوية ووضع الأجزاء غير المتسق، فإن دمج الحركة يمكن أن يحسن قابلية التنبؤ. أما إذا كانت العمليات السابقة واللاحقة ذات أزمنة دورات متغيرة بدرجة كبيرة، فقد يحمي الاحتفاظ بمنطقة تخزين مؤقت متعمدة الإنتاج بصورة أفضل من جعل روبوت واحد مسؤولاً عن كل حركة.

يغيّر المدى التخطيط، لكنه لا يلغي قيود التخطيط

غالباً ما يُنظر في المناولة طويلة المدى عندما تكون مساحة المصنع محدودة للناقلات أو لخلايا المناولة المتعددة. ويمكن لترتيب مثبت على سكة أو كابولي أن يغطي منطقة عمل طويلة مع الحفاظ على الوصول من الجانبين. ومع ذلك، يجب أن تتضمن المساحة المطلوبة أكثر من الذراع أو السكة نفسها. وينبغي تضمين وسائل الحماية، ووصول الصيانة، وتمديد الكابلات، وخلوص التحميل، وممرات المشغلين، ومساحات خدمة التجهيزات، والمواضع الآمنة للاستعادة في الحالات غير الطبيعية في التخطيط.

من أخطاء التخطيط الشائعة قياس المسافة بين نقطتي الالتقاط والوضع فقط. يحتاج الروبوت أيضاً إلى ممر حركة خالٍ من التصادم ومواضع محددة ليتمكن الأشخاص من تحميل الأجزاء وفحص العمل واستبدال المواد الاستهلاكية والاستجابة للأعطال. وإذا كانت هذه الأنشطة تتطلب دخول نطاق الروبوت بصورة متكررة، فقد يقابل التوقف وأقفال الوصول الانخفاض المتوقع في عمليات النقل.

تستحق بنية التحكم أيضاً اهتماماً مبكراً. فدمج عمليات النقل يعني دمج مسؤولية هوية الجزء وموقعه وشروط تحريره. ولا ينبغي للروبوت أن ينقل قطعة عمل لمجرد انتهاء حركة سابقة. بل يحتاج إلى إشارات واضحة تفيد بأن التجهيزة التالية جاهزة، وأن المشابك مفتوحة، وأن أي خطر للعملية قد زال، وأن موضع الاستقبال قادر على قبول الجزء. وحيثما تختلف قطع العمل، يمكن للاستشعار أو التموضع بالليزر المساعدة في تحديد الموقع الفعلي، لكن المشروع لا يزال يحتاج إلى استجابة محددة عندما يكون الجزء خارج حدود التفاوت أو محملاً بطريقة غير صحيحة.

تكوين مناسب لقطع العمل المُصنَّعة الطويلة

في خلايا لحام الفولاذ الإنشائي أو الأجزاء المُصنَّعة الطويلة الأخرى، غالباً ما تتداخل مسألة المناولة مع إمكانية الوصول للّحام. ويمكن لنظام كابولي أن يقلل الحاجة إلى نقل أحد المكونات ذهاباً وإياباً بين مواضع عمل منفصلة عندما تغطي الأتمتة طاولة طويلة أو منطقة مدعومة بسكة. وبالنسبة إلى قطع العمل التي تتجاوز طول العمل الرئيسي، قد تكون المعالجة القائمة على المناطق أكثر عملية من نقل قطعة العمل بالكامل بشكل متكرر بين المحطات.

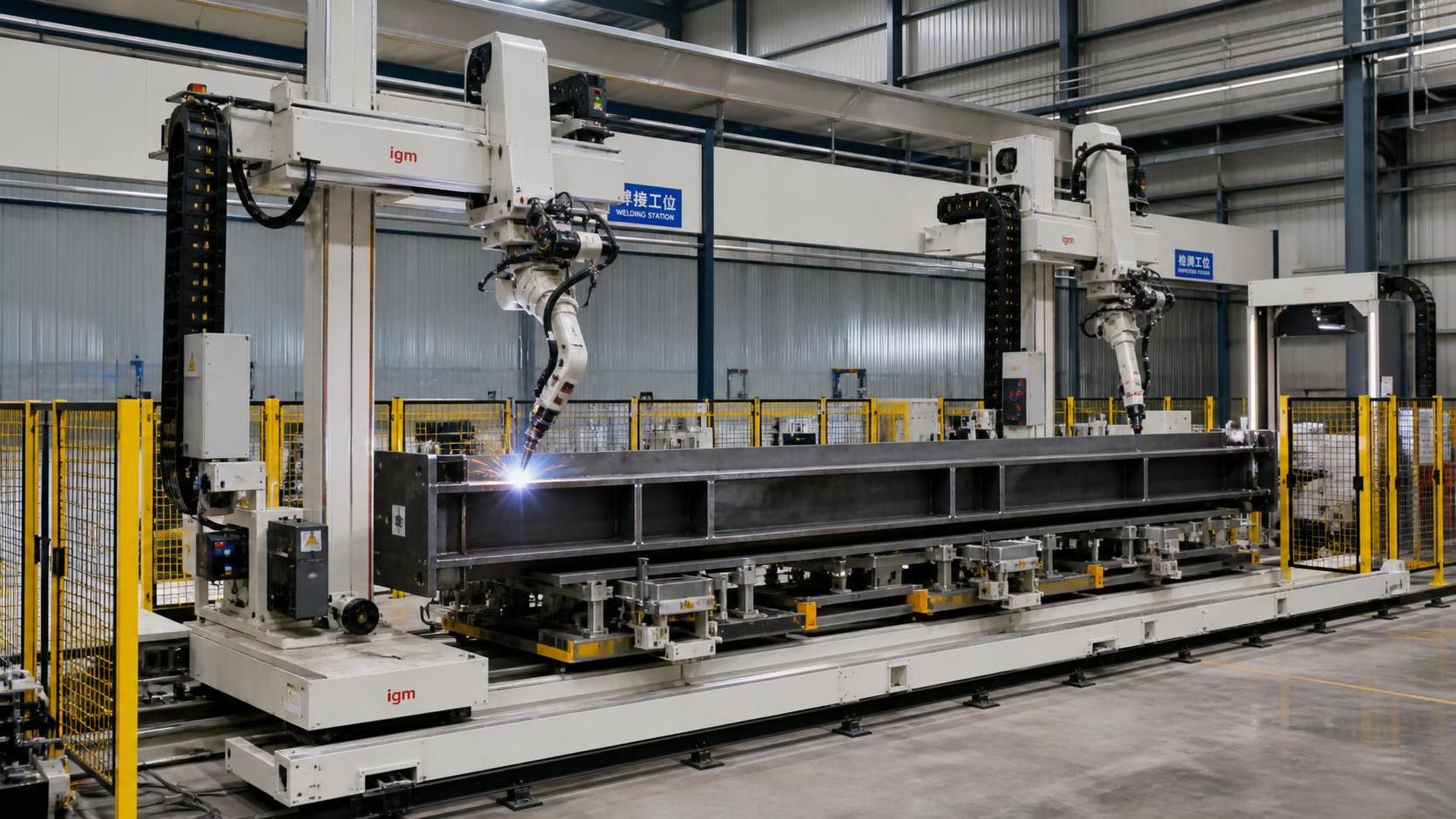

يوضحBR-2010A Pro/XB12-A8DP MAX Eight-Axle Cantilever Dual-Motor هذا النوع من التخطيط. فهو يستخدم ترتيب لحام مقلوباً أحادي الكابولي بروبوتين حول طاولة تشغيل واحدة، مع ترتيب معلن لمساحة أرضية بعرض 12 متراً وعمق مترين ودعم بسكة أرضية بطول 12 متراً. ويهدف تكوينه إلى اللحام المنسق، بما في ذلك العمل القائم على المناطق للأجزاء التي يزيد طولها على 12 متراً ويقل عن 25 متراً. ويُعد التموضع بالليزر، والتخصيص التلقائي للمهام، وتصحيح اللحام المتتبع، مناسباً عندما يكون الهدف تقليل إعادة التموضع غير الضرورية مع الحفاظ على إمكانية الوصول إلى العملية.

وهذا لا يجعله بديلاً شاملاً لمعدات نقل المواد. فهو يكون أكثر ملاءمة عندما تكون المناولة والتموضع واللحام مرتبطة ارتباطاً وثيقاً داخل خلية التصنيع نفسها. وقد يتطلب مشروع يضم ماكينات غير مرتبطة، أو تغيرات كبيرة في هندسة الأجزاء، أو حاجة إلى تخزين مؤقت مستقل، ترتيباً مختلفاً للروبوت والمسار، أو ناقلات تقليدية، أو تصميماً هجيناً.

كيفية اختبار الجدوى الاقتصادية قبل الالتزام

ينبغي تقييم العائد على الاستثمار باعتباره تغييراً على مستوى الخط، وليس مقارنة بين سعر روبوت واحد وسعر ناقل واحد. أدرج المحطات التي يمكن إزالتها فعلياً، وتجهيزاتها ووحدات التحكم فيها، والعمالة المخصصة للنقل المتكرر، ومساحة الأرضية المستعادة، والانخفاض المتوقع في الانتظار المرتبط بالمناولة. وقارن ذلك بوقت الهندسة، ووسائل الحماية، وأدوات نهاية الذراع، والسكة أو هيكل الدعم، والدمج، والبرمجة، والتشغيل التجريبي، والتدريب، وقطع الغيار، وتأثير فشل مركزي على الإنتاج.

تكون دراسة قصيرة لزمن الدورة أكثر فائدة من الافتراضات العامة. قِس زمن التسلسل الكامل: تأكيد الالتقاط، وتحرير المشبك، وحركة الروبوت، والتوجيه، والوضع، وإغلاق المشبك، وتأكيد الجاهزية، وأي تأخير في الخلوص. وكرر الدراسة لأكبر وأصغر وأقل قطع العمل استقراراً ضمن النطاق المقصود. وينبغي أن توضح النتيجة ما إذا كانت الذراع المقترحة تمتلك هامشاً للتغير الطبيعي، وليس فقط ما إذا كانت تستطيع إكمال حركة مثالية مرة واحدة.

قبل اعتماد المفهوم، ينبغي لفرق المشروع حسم خمسة أسئلة:

• ما محطات النقل التي لا تؤدي عملاً يضيف قيمة ويمكن إزالتها فعلاً؟
• هل يستطيع الروبوت الوصول إلى كل نقطة مطلوبة باستخدام القابض الفعلي واتجاه الجزء وخلوص السلامة؟
• هل تتناسب دورة المناولة الكاملة مع جدول الإنتاج مع هامش استعادة قابل للاستخدام؟
• ماذا يحدث للعمل الجاري عند عدم توفر الروبوت أو الماكينة التالية؟
• هل يمكن للمشغلين تحميل الخلية وفحصها وصيانتها واستعادتها دون التسبب في انقطاعات وصول متكررة؟

يقلل ذراع روبوت المناولة طويل المدى محطات النقل بأكبر قدر من الفاعلية عندما يُصمم كجزء من تدفق الإنتاج، لا عندما يُضاف بعد تثبيت التدفق بالفعل. وعادةً ما تكون أفضل نتيجة مزيجاً من الدمج والتخزين المؤقت المتعمد: إزالة عمليات التسليم التي تسبب التأخير ومخاطر المناولة، مع الاحتفاظ بالمواضع التي تحمي استقرار العملية أو تدعم الفحص والاستعادة الضروريين.
