Манипуляторный робот с большим радиусом действия может сократить количество передаточных станций, но только если он устраняет реальную передачу детали, а не просто переносит то же узкое место в более крупную роботизированную ячейку. Наиболее подходящими являются линии, где детали проходят через несколько коротких повторяющихся перемещений между станками, оснасткой, пунктами контроля или сварочными позициями. Если один робот может безопасно охватывать эти точки, сохранять требуемую ориентацию и выполнять перемещение в пределах доступного тактового времени, промежуточные станции могут стать ненужными.

Для руководителя проекта вопрос заключается не просто в том, имеет ли робот достаточный радиус действия согласно спецификации. Решение зависит от того, улучшает ли более широкая зона автоматизации общий поток материалов: сокращаются ли операции разгрузки и повторной загрузки, смены оснастки, ожидание операторами передачи детали и площадь, отведенная под буферные зоны. Система с большим радиусом действия может обеспечить такой результат, но также может создать дорогостоящее центральное узкое место, если компоновка, грузоподъемность, доступ и план восстановления не оцениваются совместно.

Когда сокращение числа передаточных станций является реалистичным результатом

Передаточные станции обычно существуют по одной из четырех причин: станок не может достичь следующего процесса, деталь необходимо переориентировать, производительность процессов не совпадает или линии нужен буфер, чтобы одна остановка не останавливала все остальное. Манипуляторный робот с большим радиусом действия напрямую решает первую проблему и может помочь со второй. Последние две проблемы он автоматически не решает.

Наиболее благоприятное применение — стабильный производственный маршрут, при котором одно и то же семейство заготовок перемещается по широкой, но предсказуемой зоне. Например, робот на линейной направляющей может забирать изготовленный компонент с позиции загрузки, подавать его на сварочную или механическую операцию, перемещать на контрольную позицию и размещать на выходной стойке. В такой компоновке две или три точки передачи иногда могут быть заменены одним управляемым рабочим пространством робота.

Это особенно полезно там, где передаточные станции имеют небольшую загрузку, но все равно требуют ограждений, конвейеров, датчиков, оснастки и технического обслуживания. Удаление этих небольших участков оборудования может упростить контроль линии и освободить больше полезного пространства вокруг основного процесса. Это также может уменьшить накопление ошибок позиционирования, возникающее при многократном зажиме и освобождении тяжелой или гибкой заготовки.

Однако робот с большим радиусом действия не заменяет каждую станцию. Если станция выполняет необходимую операцию, такую как охлаждение, измерение, коррекция ориентации, очистка или проверка качества, ее физическое расположение может исчезнуть, но ее функция все равно должна оставаться в линии. В проекте следует различать устранение передачи и устранение необходимости технологического процесса.

Начинайте с проблемы материального потока, а не с модели робота

Практический анализ начинается с составления карты текущего маршрута от первой загрузки до окончательной выгрузки. Зафиксируйте каждую передачу, причину ее возникновения, время ожидания, способ перемещения и последствия недоступности данной позиции. Это позволяет определить, обслуживают ли передаточные станции производство или компенсируют неудобную компоновку.

Затем сопоставьте предлагаемый маршрут автоматизации с фактическими габаритами детали. Одного радиуса действия недостаточно. Робот должен подходить к детали, не проходя через ограниченные зоны, избегать зажимов и оснастки, сохранять зазор от соседнего оборудования и при этом иметь достаточную свободу запястья для захвата, поворота и освобождения заготовки. Номинальный показатель радиуса действия может выглядеть достаточным, тогда как полезная рабочая зона оказывается слишком ограниченной при фактических углах захвата и размещения.

Состояние детали также имеет значение. Плоские, жесткие, повторяемые компоненты обычно легче перемещать на большое расстояние, чем длинные сварные конструкции, тонколистовые сборки или детали с переменным центром тяжести. Длинная деталь может раскачиваться при ускорении, мешать ограждениям или требовать более медленного движения, чем предполагалось в исходной концепции. В стальном производстве стратегия перемещения должна учитывать не только длину и массу, но и риск деформации, острые кромки, остаточное тепло и способ поддержки детали во время перемещения.

Ключевой компромисс: меньше передач против более крупной единой точки отказа

Сокращение передаточных станций упрощает линию только при наличии у робота с большим радиусом действия достаточного запаса производительности. Когда каждый процесс зависит от одного робота, неисправность захвата, направляющей, восстановление после столкновения или прерывание программы могут повлиять на всю ячейку. Напротив, отдельные передаточные станции могут быть менее элегантными, но способны обеспечивать буферы и позволять смежным процессам продолжаться некоторое время.

Это не означает, что распределенная компоновка всегда безопаснее в эксплуатации. Несколько станций также создают больше приводов, датчиков, систем управления и мест для возникновения ошибок выравнивания. Лучший выбор зависит от того, где линия в настоящее время теряет время. Если большинство перебоев вызвано ручными передачами и непоследовательным размещением деталей, объединение перемещений может повысить предсказуемость. Если процессы до и после имеют сильно изменяющееся время цикла, сохранение целевого буфера может лучше защитить выпуск продукции, чем возложение на одного робота ответственности за каждое перемещение.

Радиус действия меняет компоновку, но не устраняет ее ограничения

Решения для перемещения с большим радиусом действия часто рассматриваются, когда на предприятии мало места для конвейеров или нескольких манипуляционных ячеек. Рельсовая или консольная компоновка может охватывать длинную рабочую зону, сохраняя доступ по бокам. Однако требуемая площадь должна включать не только саму руку или рельс. В компоновке необходимо учитывать ограждения, доступ для обслуживания, прокладку кабелей, зазоры для загрузки, проходы операторов, пространство для обслуживания оснастки и безопасные позиции для нештатного восстановления.

Распространенная ошибка планирования — измерять только расстояние между точками захвата и выгрузки. Роботу также необходим коридор перемещения без столкновений и определенные места, где люди могут загружать детали, проверять работу, заменять расходные материалы и реагировать на неисправности. Если эти действия требуют слишком частого входа в рабочую зону робота, ожидаемое сокращение передач может быть нивелировано остановками и блокировками доступа.

Архитектура управления также заслуживает раннего внимания. Объединение передач означает объединение ответственности за идентификацию детали, ее местоположение и условия выдачи. Робот не должен перемещать заготовку только потому, что предыдущее движение завершилось. Ему необходимы четкие сигналы о том, что следующая оснастка готова, зажимы открыты, любая технологическая опасность устранена и приемная позиция может принять деталь. При вариативности заготовок датчики или лазерное позиционирование могут помочь определить фактическое положение, однако в проекте все равно необходимо предусмотреть порядок действий, если деталь находится вне допуска или загружена неправильно.

Подходящая конфигурация для длинных изготовленных заготовок

В сварочных ячейках для строительной стали или других длинных изготовленных деталей вопрос перемещения часто связан с доступом для сварки. Консольная система может сократить необходимость перемещать компонент между отдельными рабочими позициями, когда автоматизация охватывает длинный стол или зону с рельсовой опорой. Для заготовок, превышающих основную рабочую длину, зональная обработка может быть практичнее, чем многократное перемещение всей заготовки между станциями.

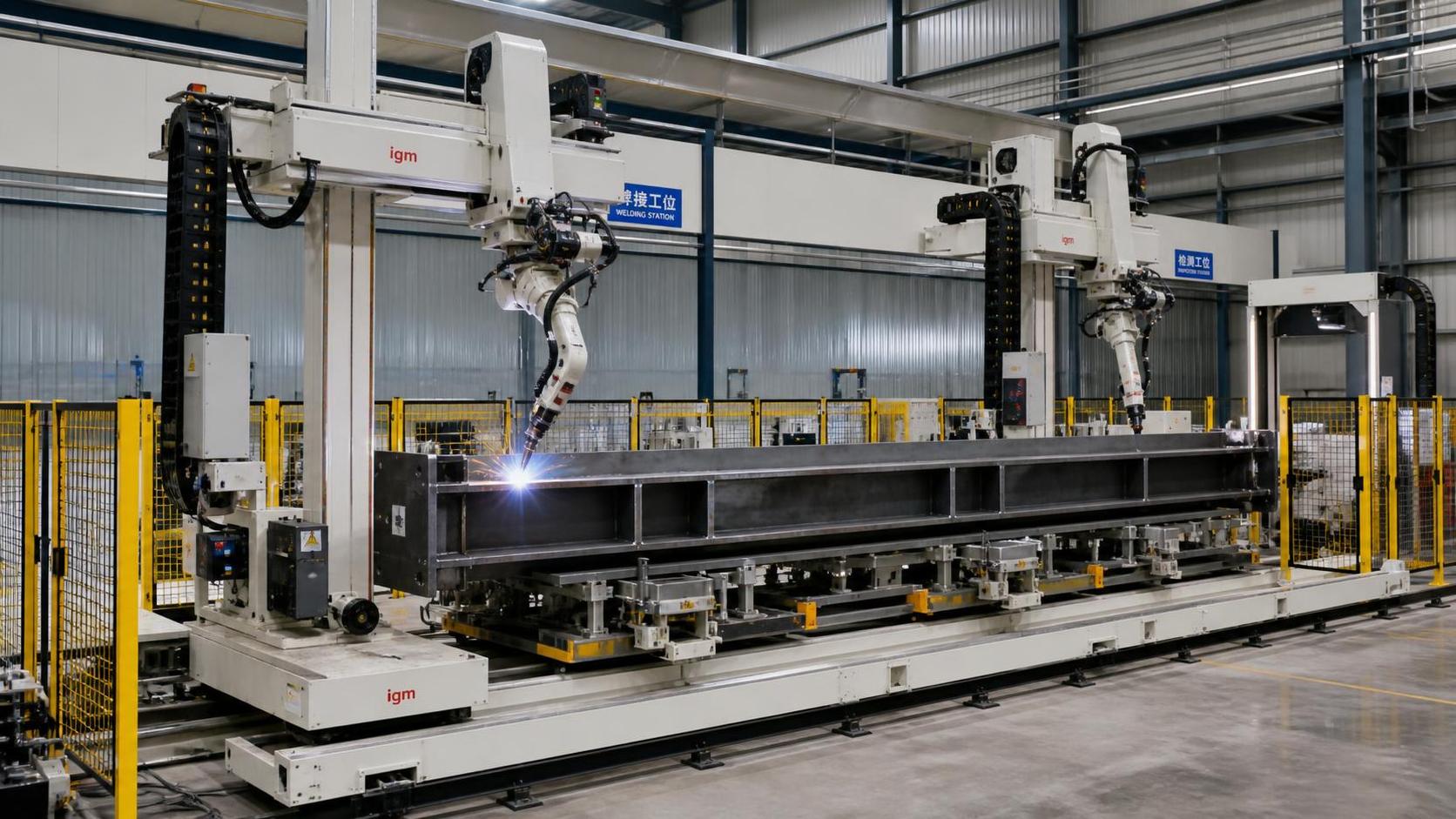

СистемаBR-2010A Pro/XB12-A8DP MAX Eight-Axle Cantilever Dual-Motor иллюстрирует такой тип компоновки. Она использует одноконсольную перевернутую сварочную компоновку с двумя роботами вокруг одного рабочего стола, с заявленной площадью размещения шириной 12 метров и глубиной 2 метра, а также с поддержкой наземной рельсовой направляющей длиной 12 метров. Ее конфигурация предназначена для координированной сварки, включая зональную обработку деталей длиной более 12 метров и менее 25 метров. Лазерное позиционирование, автоматическое распределение задач и отслеживаемая коррекция сварных швов актуальны, когда целью является сокращение ненужного перепозиционирования при сохранении доступа к процессу.

Это не делает ее универсальной заменой оборудования для передачи материалов. Она наиболее актуальна, когда перемещение, позиционирование и сварка тесно связаны в одной производственной ячейке. Проект с несвязанными станками, значительными изменениями геометрии деталей или потребностью в независимом буферировании может потребовать иной компоновки робота и направляющей, традиционных конвейеров или гибридного решения.

Как проверить экономическое обоснование до принятия обязательств

Окупаемость инвестиций следует оценивать как изменение на уровне линии, а не как сравнение цены одного робота и одного конвейера. Учитывайте станции, которые действительно могут быть устранены, их оснастку и системы управления, трудозатраты на повторяющиеся передачи, высвобождаемую площадь и ожидаемое сокращение ожидания, связанного с перемещением. В противовес этому учитывайте время проектирования, ограждения, концевую оснастку робота, рельсовую или опорную конструкцию, интеграцию, программирование, ввод в эксплуатацию, обучение, запасные части и влияние централизованного отказа на производство.

Краткое исследование времени цикла полезнее общих предположений. Измерьте всю последовательность: подтверждение захвата, отпускание зажима, перемещение робота, ориентацию, размещение, закрытие зажима, подтверждение готовности и любую задержку на обеспечение зазора. Повторите исследование для самых крупных, самых малых и наименее стабильных заготовок в предполагаемом диапазоне. Результат должен показать, имеет ли предлагаемая рука запас для нормальных вариаций, а не только способна ли она один раз выполнить идеальное перемещение.

До утверждения концепции проектные группы должны решить пять вопросов:

• Какие передаточные станции не выполняют работы, создающей добавленную стоимость, и действительно могут быть удалены?
• Может ли робот достигать каждой необходимой точки с фактическим захватом, ориентацией детали и безопасным зазором?
• Соответствует ли его полный цикл перемещения производственному графику с достаточным запасом на восстановление?
• Что происходит с незавершенным производством, когда робот или следующий станок недоступен?
• Могут ли операторы загружать, проверять, обслуживать и восстанавливать работу ячейки без создания частых прерываний доступа?

Манипуляторный робот с большим радиусом действия наиболее эффективно сокращает количество передаточных станций, когда он проектируется как часть производственного потока, а не добавляется после того, как поток уже зафиксирован. Наилучший результат обычно достигается сочетанием консолидации и целенаправленного буферирования: устраняются передачи, создающие задержки и риски при перемещении, при сохранении позиций, обеспечивающих стабильность процесса или поддерживающих необходимый контроль и восстановление.
